当前位置:服务支持 >  软件文章 >  UG/NX几何操作:「相交」命令详解

UG/NX几何操作:「相交」命令详解

阅读数 121
点赞 85
article_banner



一、「相交」命令概述

使用相交命令可创建一个体,其中包含目标体与一个或多个工具体的共享空间体或区域。

当您使用相交命令时:

  • 可以选择多个体作为目标,并将其作为工具。
  • 可以将实体与实体、片体与片体以及片体与实体相交,如果选择片体作为工具体,则结果将是完全参数化相交特征,其中保留所有区域。
  • 如果工具体将目标体完全拆分为多个实体,则所得实体为参数化特征。

正常结果为包含目标体与所有工具体实体的相交空间体的实体。

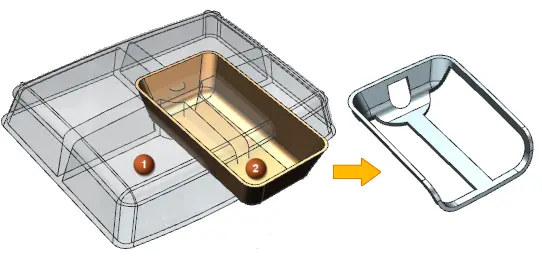

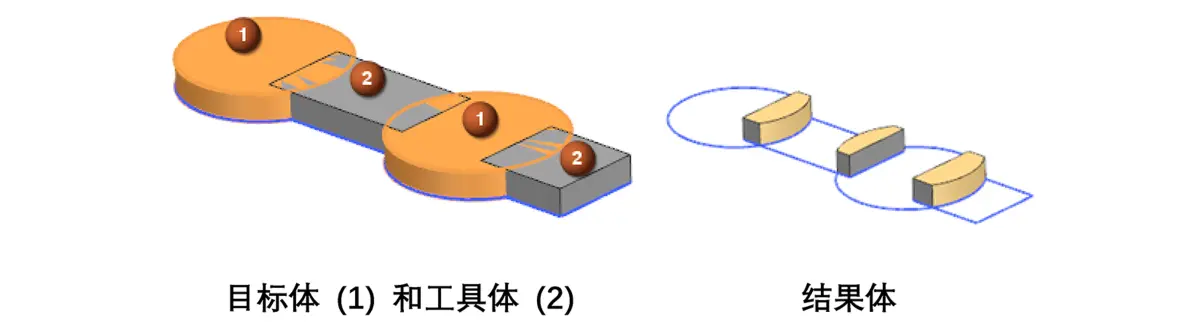

目标实体 (1) 和工具体 (2) 相交生成参数化体

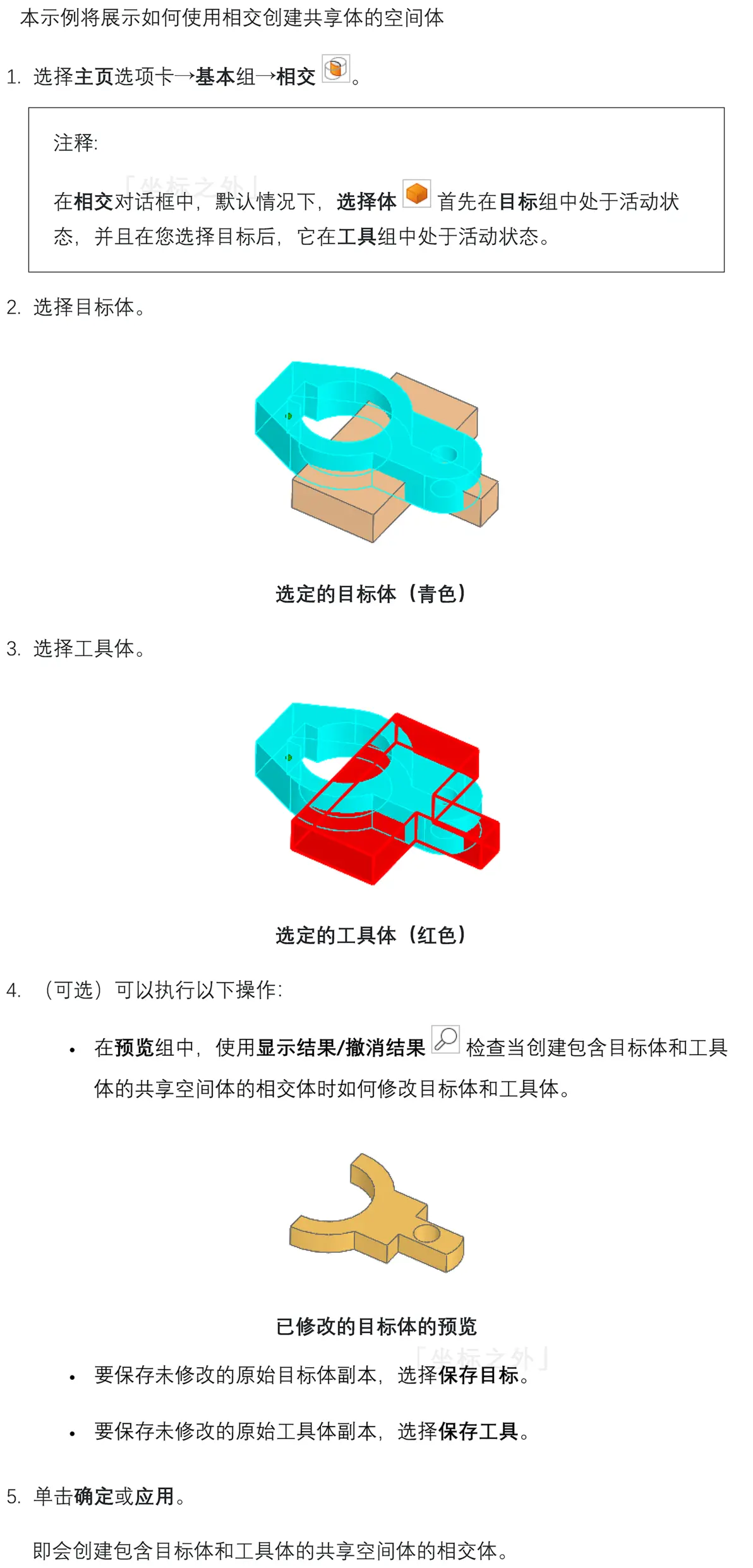

二、示例
