UG/NX基准操作：「基准平面」命令详解与实例

一、「基准平面」命令概述

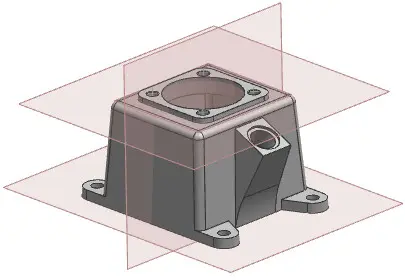

使用基准平面命令可创建平面参考特征，以辅助定义其他特征，如与目标实体的面成角度的扫掠体及特征。

基准平面可以是关联的，也可以是非关联的。

关联基准平面

关联基准平面可参考曲线、面、边、点和其他基准。您可以创建跨多个体的关联基准平面。

关联基准平面在部件导航器中被列为基准平面条目。

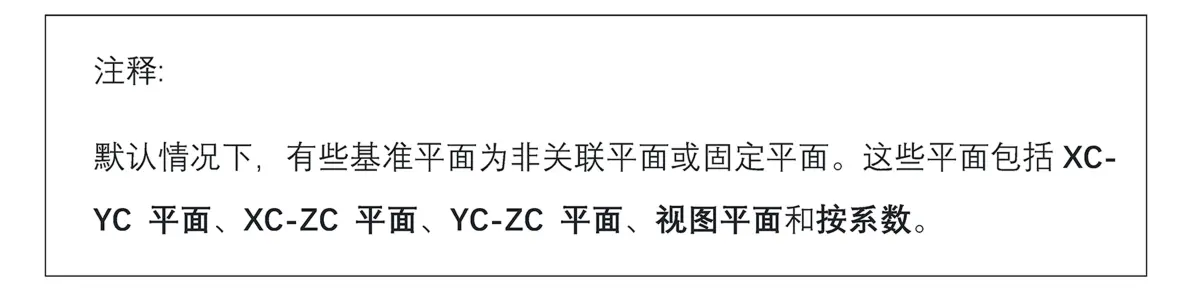

非关联基准平面

非基准平面不会参考其他几何体。通过清除基准平面对话框中的关联框，可以使用任何基准平面方法来创建非关联基准平面。

非关联基准平面在部件导航器中被列为固定基准平面条目。

二、示例

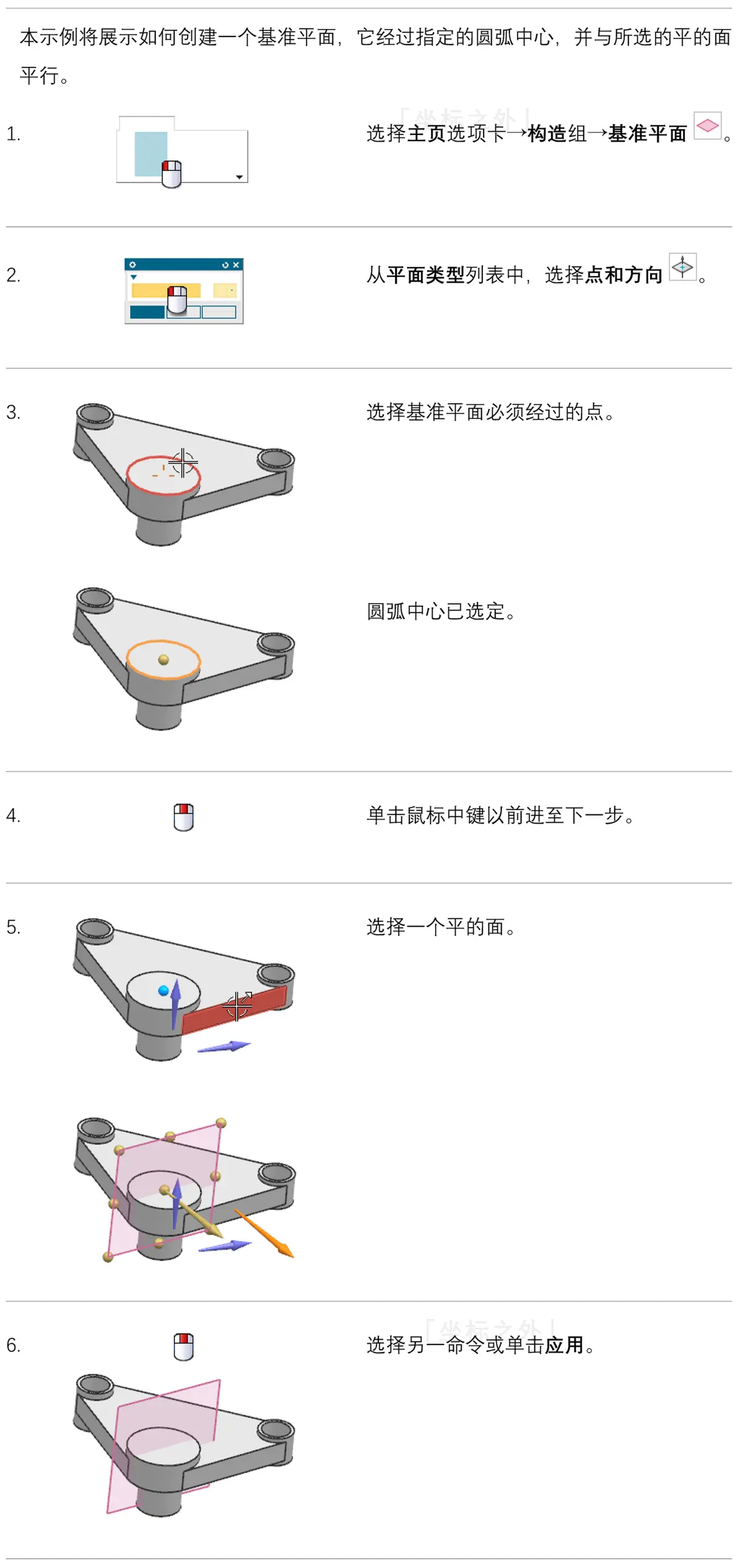

示例一

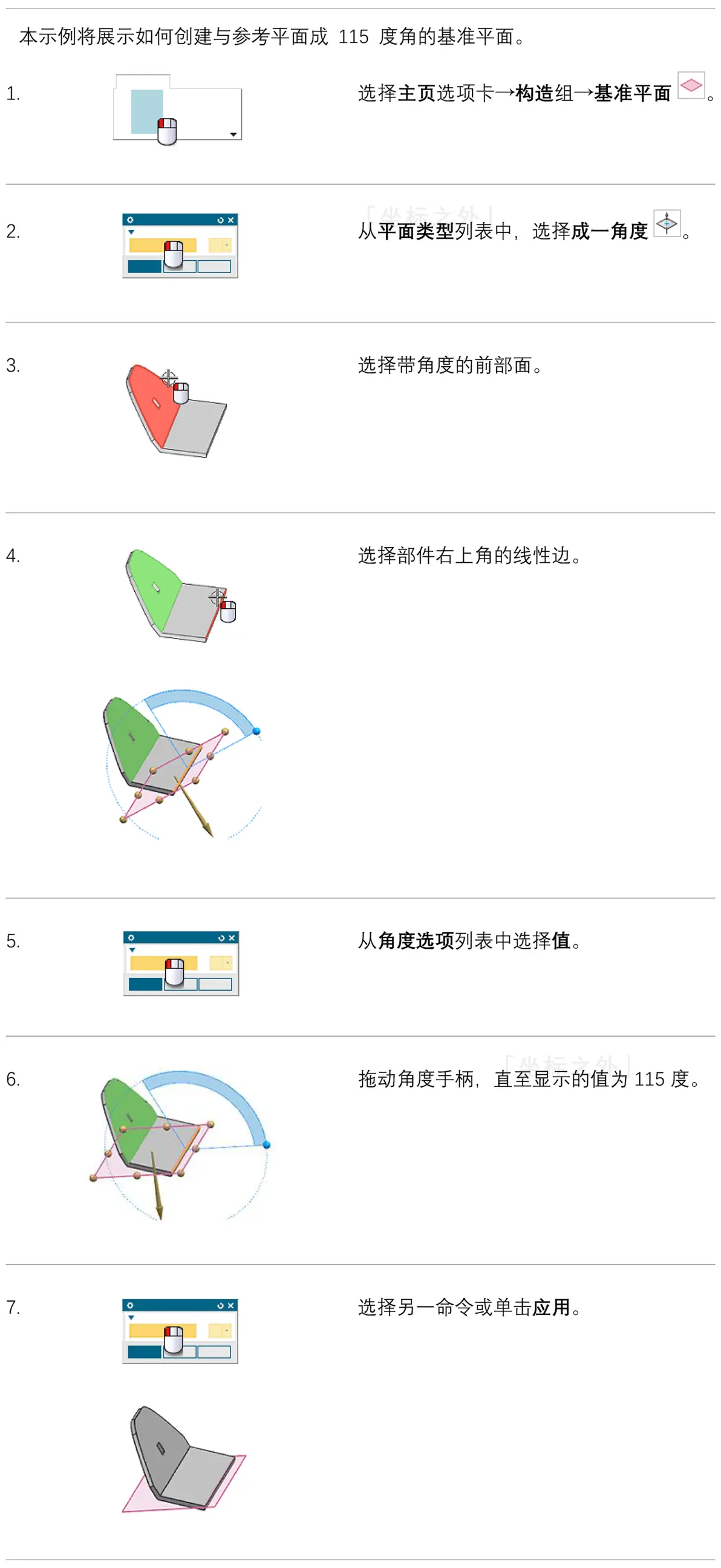

示例二

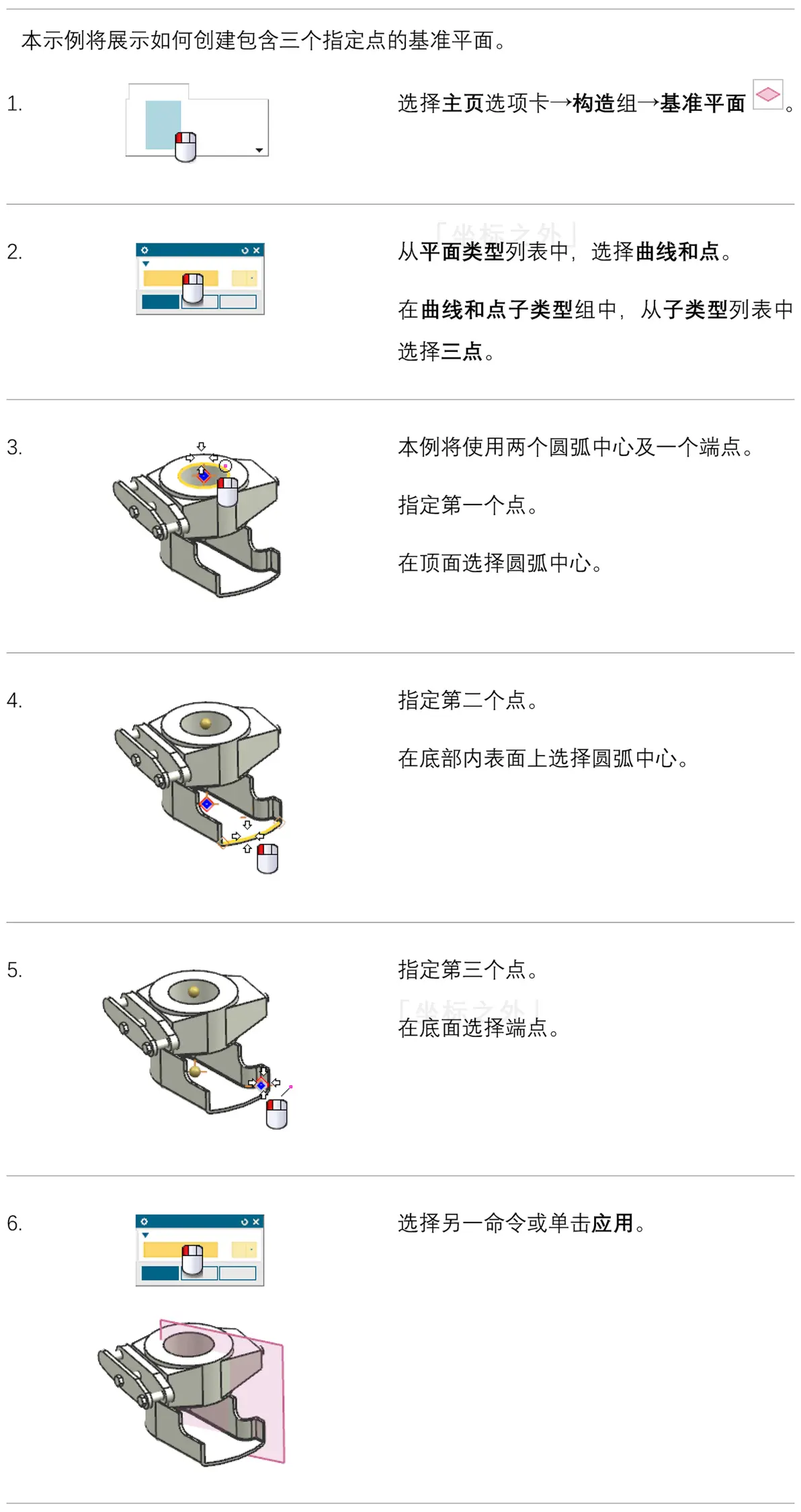

示例三

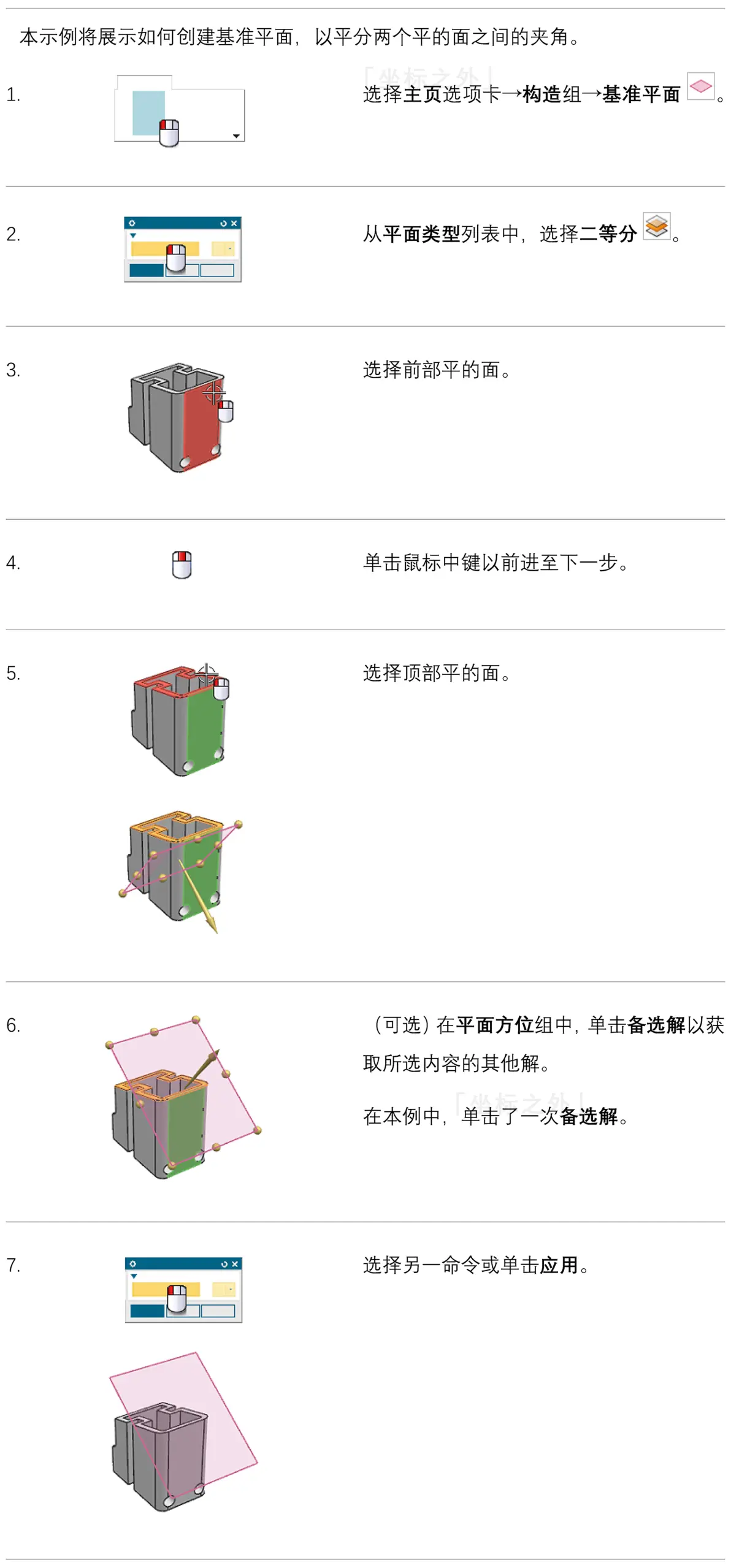

示例四

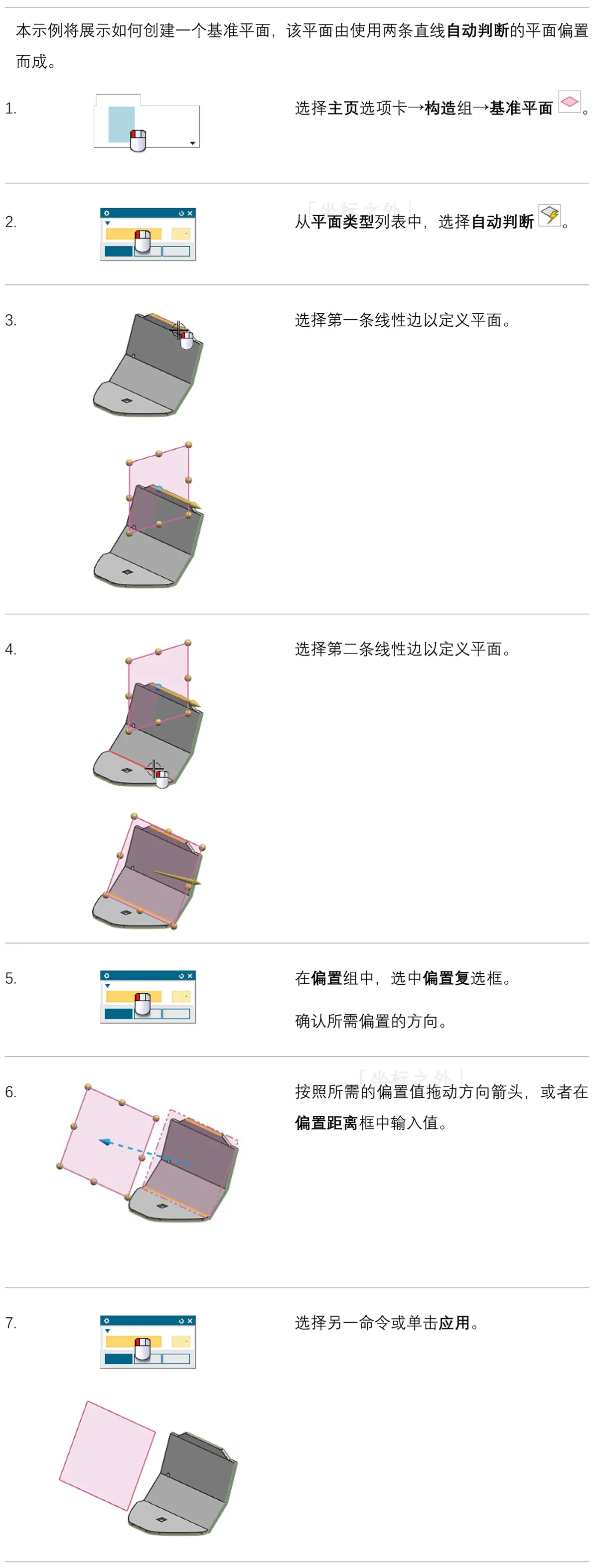

示例五

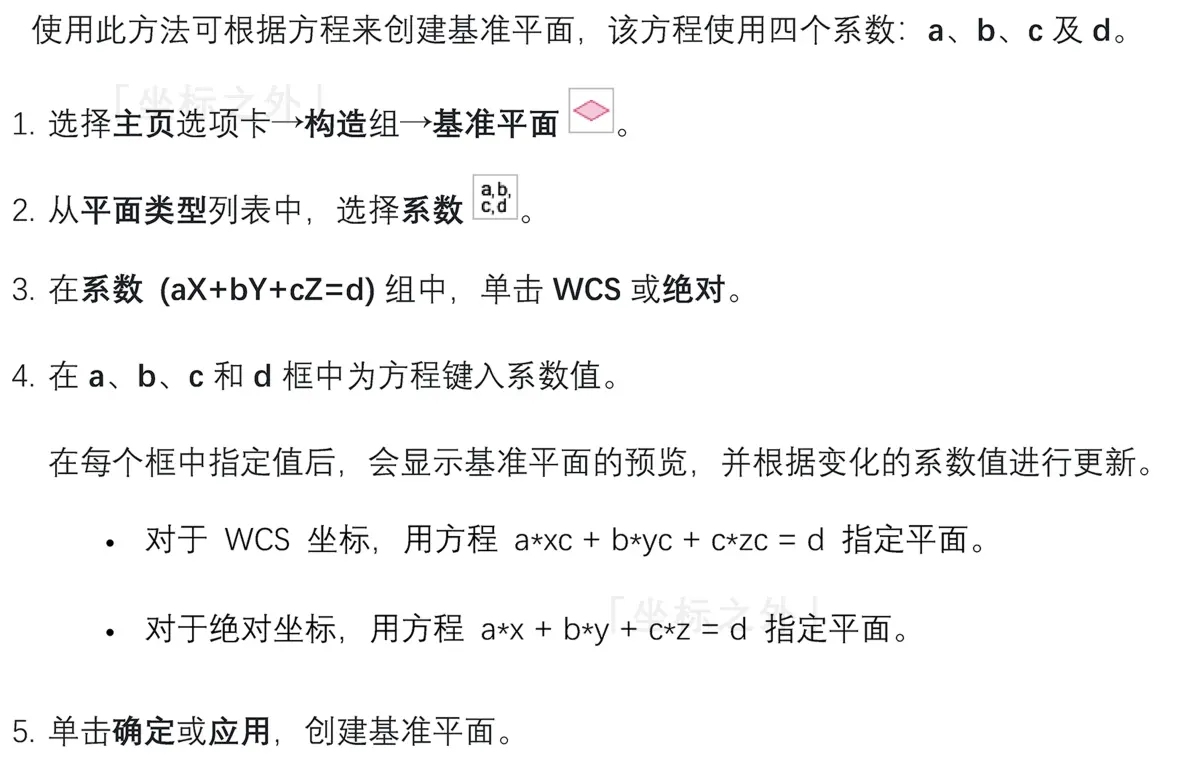

示例六

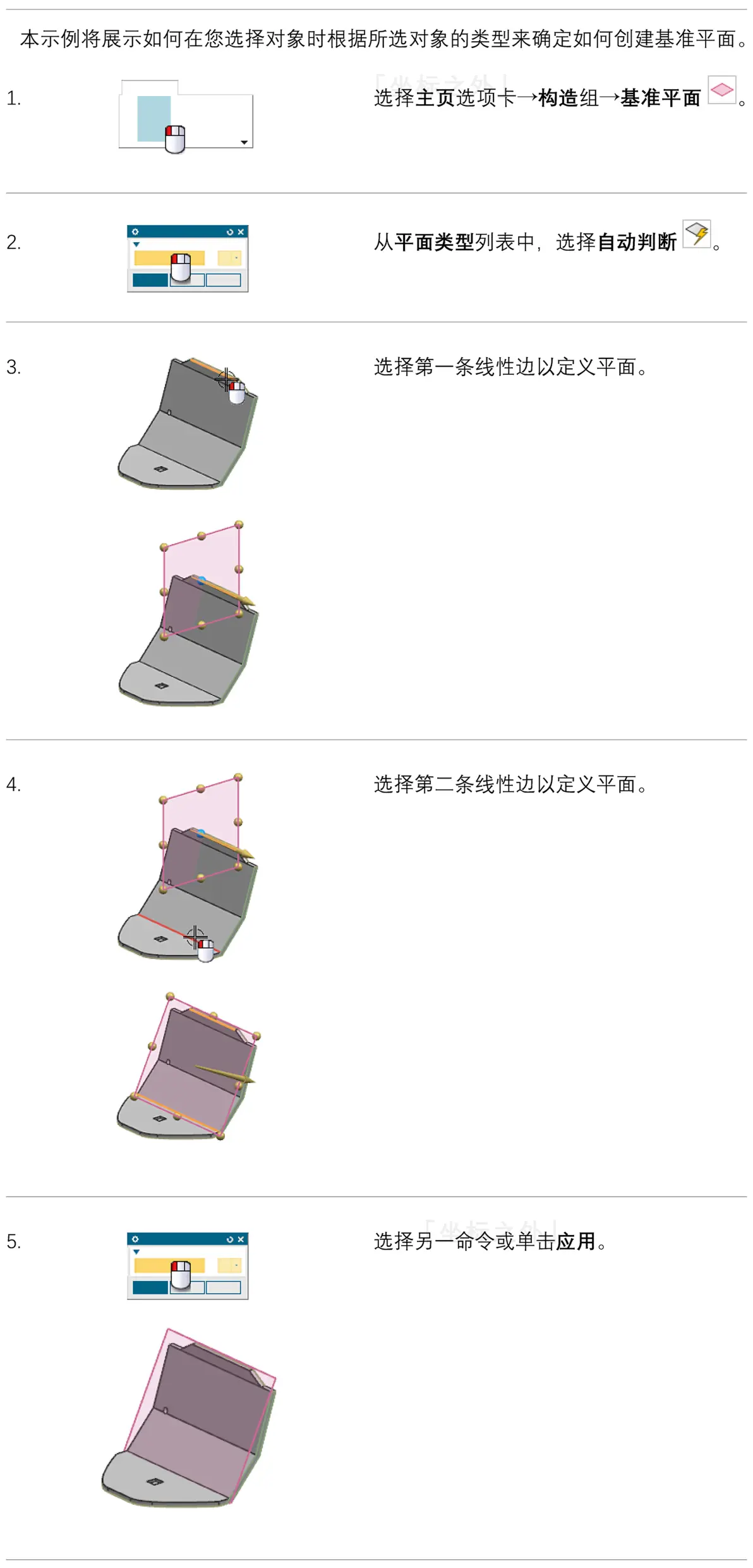

示例七
