UG NX 12 基准平面设置与应用精解

UG的建模过程中，常常需要借助辅助的点、线、面等来完成产品的造型建模，这些辅助的点、线、面虽然不直接构成模型的一部分，但却是造型建模过程中必不可少的。

基准平面

基准平面的主要作用为辅助在圆柱、圆锥、球、回转体上建立形状特征，当特征定义平面和目标实体上的表面不平行（垂直）时辅助建立其他特征，或者作为实体的修剪面等。

在UG NX 12中，用户可以通过以下两种方法创建基准平面：

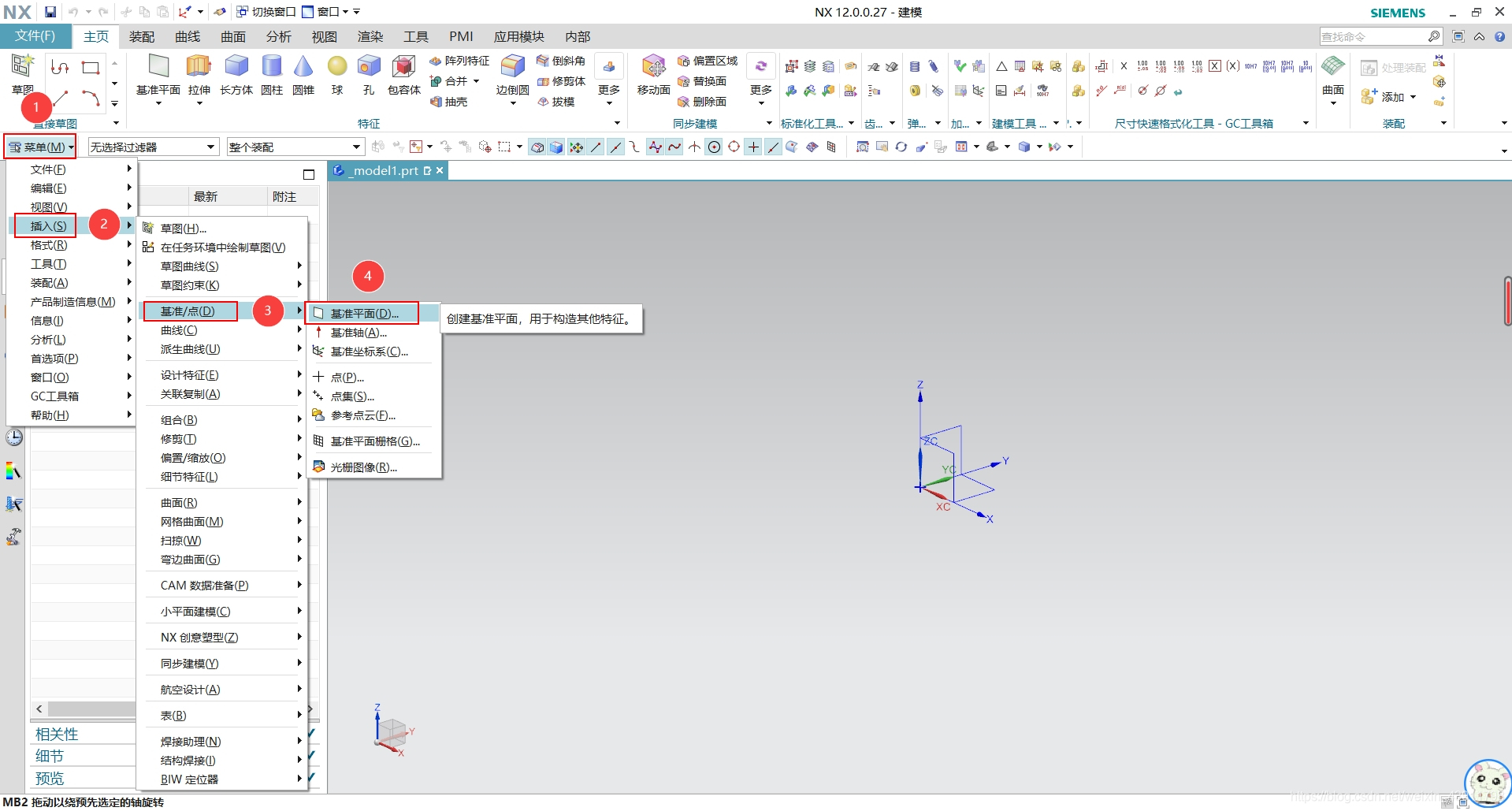

在边框条中单击“菜单”——“插入”——“基准/点”1“基准平面”命令，如图所示。

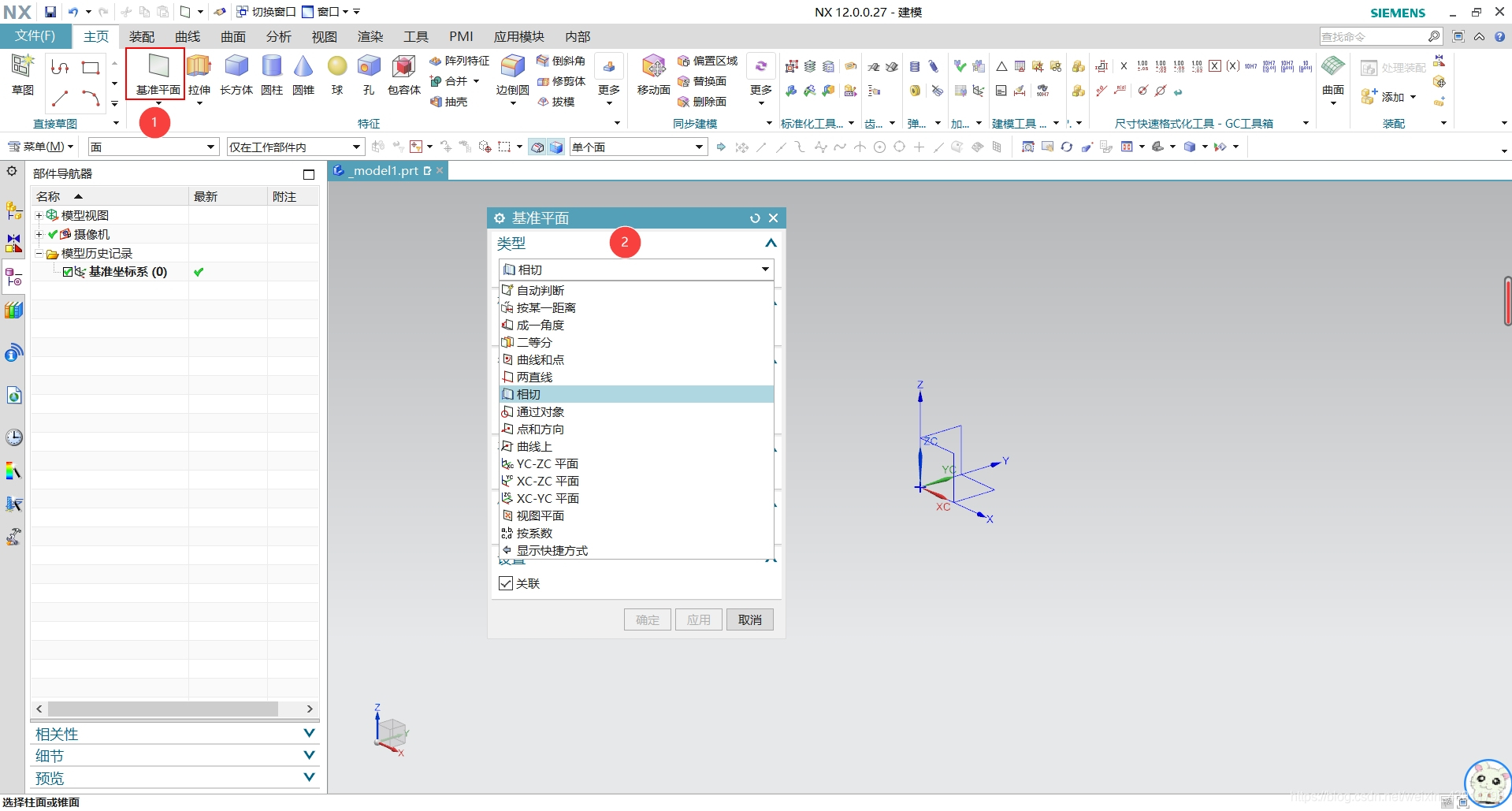

   在功能区“主页”选项卡的“特征”选项板中单击“基准平面”按钮，如图所示。

   在“基准平面”对话框的“类型”列表框中，各主要选项的含义如下。

自动判断：用于完成多种方式的操作。

点和方向：使用点和方向方法创建基准平面需要选择一个参考点和一个参考矢量，建立的基准平面通过该点垂直与所选矢量。

曲线上：用于通过选择一条参考曲线创建基准平面，该平面垂直于该曲线某点处的切矢量或法向矢量。

偏置：选择一个平面或基准面输入偏置值，则会建立一个基准平面，该平面与参考平面的距离为所设置的偏置值。

平行：选择两个平行的平面或基准面，系统会在所选的平面之间创建基准平面。

相切：通过和一曲面相切且通过该曲面上的点、线或平面来创建基准平面。

基准平面是建模的辅助平面，之所以用到基准平面，主要是为了在非平面上方便地创建特征，或为草图提供草图工作平面的位置。
