NX MCD 3.7:平面副设计与应用

阅读数 204
点赞 50
article_banner

任务目标:掌握平面副的性质和平面副命令的使用。

1.平面副的概念

       平面副(Planar Joint)是指在两个实体之间具有三个自由度,两个平移自由度和一个旋转自由度。保持平面接触的两个实体可以相对彼此滑动和旋转,例如不能从地板表面抬起的物体。

2.创建平面副

       打开平面副对话框的方式有三种。如图所示。

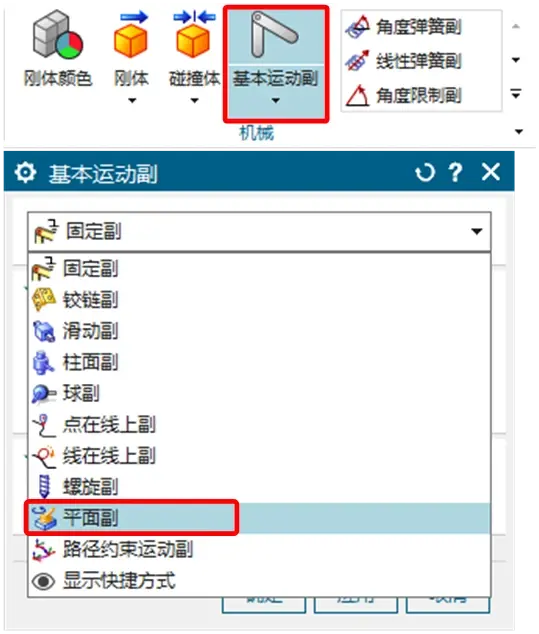

(1) 方式一

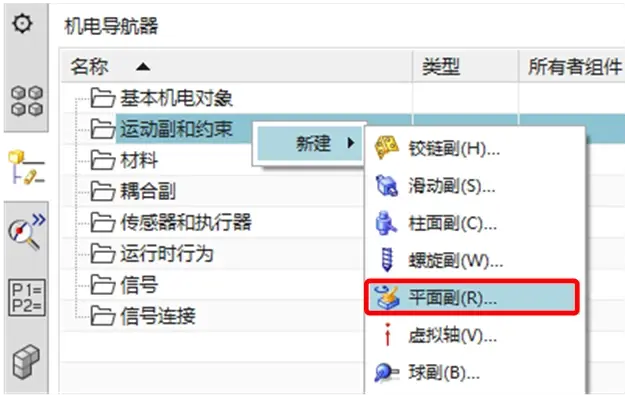

(2) 方式二

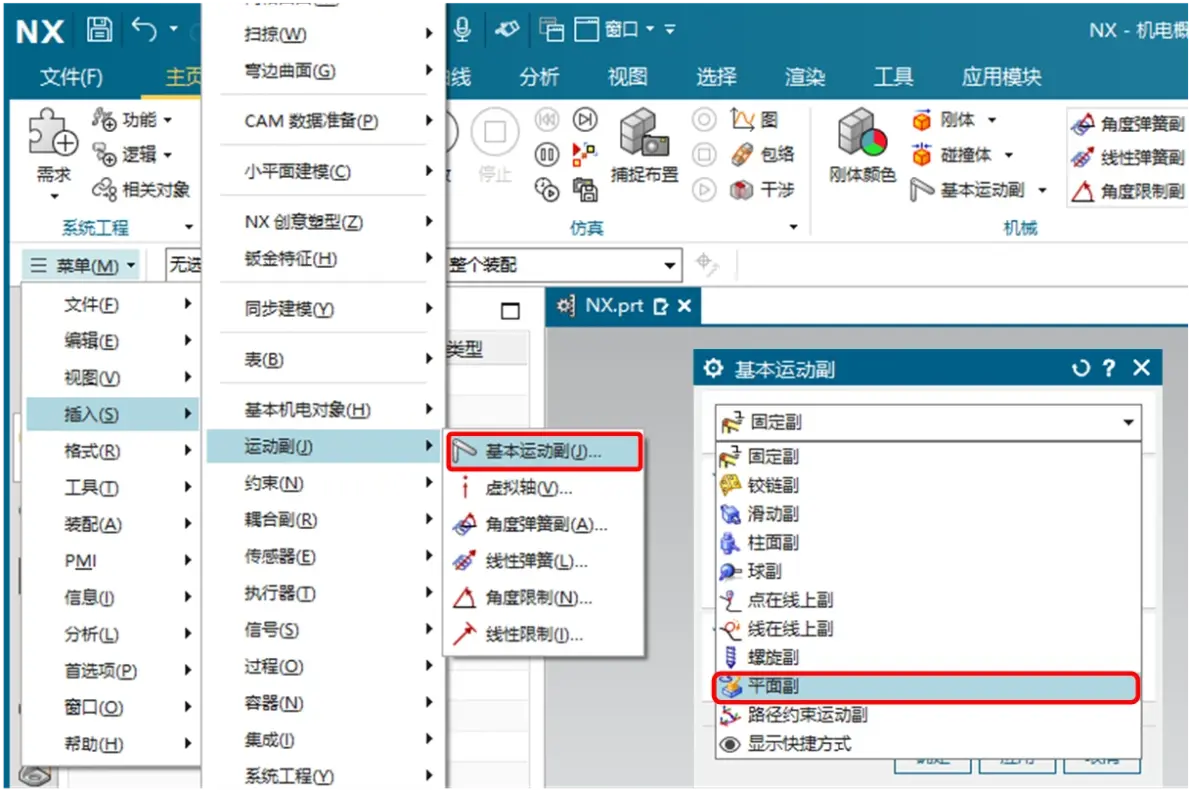

(3) 方式三

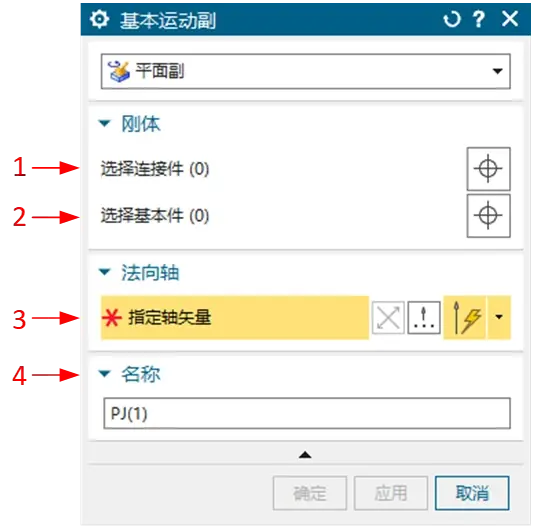

3.平面副参数含义

 4.实战演练

【例3-7】 打开“#例3-7 平面副 练习.prt”,对模型中的物料进行平面副设置。

要求实现仿真效果:点击播放运行仿真,鼠标拖动物料,物料在存放槽中滑动。

具体操作如下:

《生产线数字化仿真与调试(NX MCD)》课程,是广州高谱技术有限公司开发。

视频课程在线免费学习:https://www.bilibili.com/video/BV1vk4y1p7EK/
