NX MCD 4.2：齿轮齿条设计与应用

任务目标:掌握齿轮齿条的性质和齿轮齿条命令的使用。

1.齿轮齿条的概念

       齿轮齿条（Rack and Pinion）是将线性轴连接到旋转轴，使其能够以固定比率运动。

2.创建齿轮齿条

       打开齿轮齿条对话框的方式有三种。如图所示。

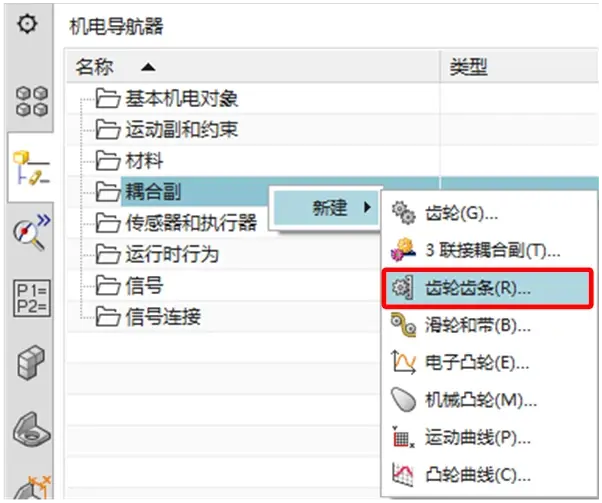

(1) 方式一

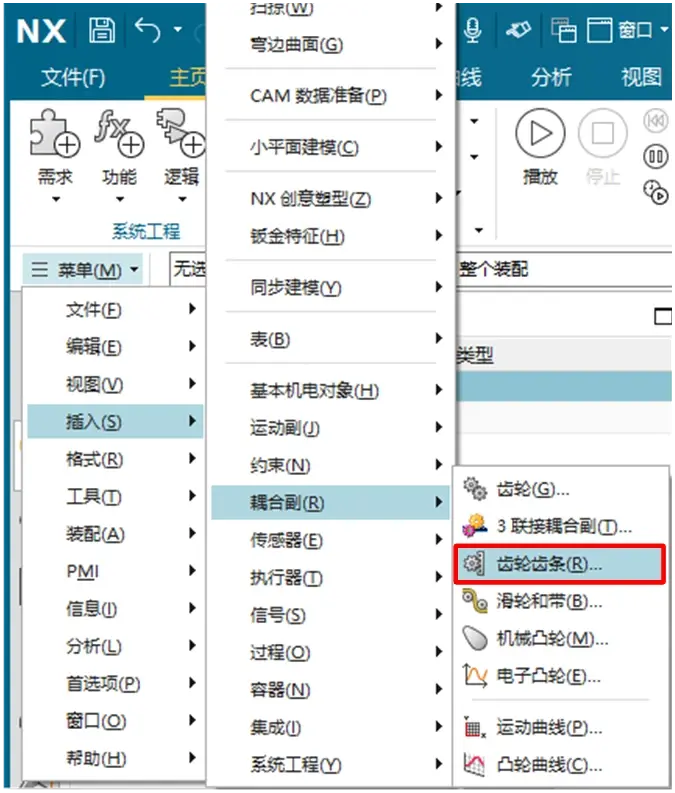

(2) 方式二

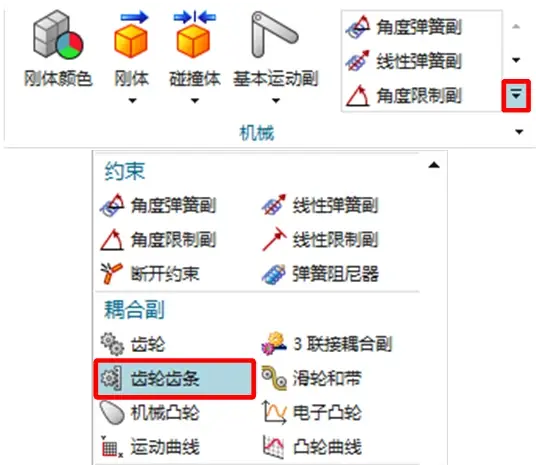

(3) 方式三

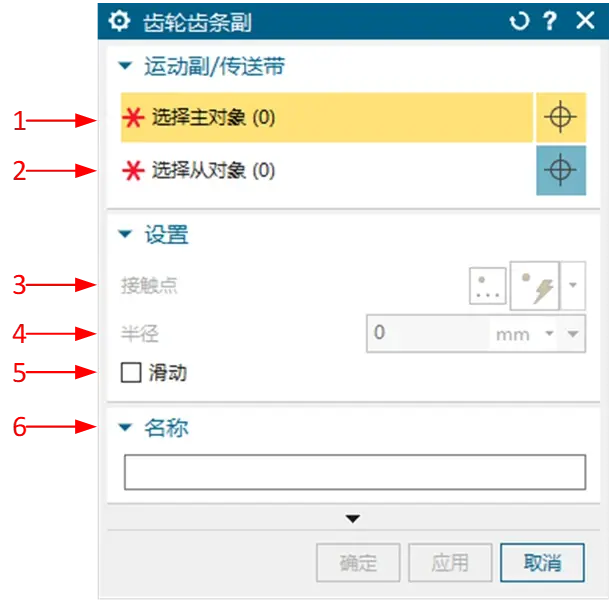

3.齿轮齿条副参数含义

4.实战演练

【例4-2】 打开“#例4-2 齿轮齿条 练习.prt”，对模型中的齿轮和齿条进行齿轮齿条命令设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动齿条，齿条和齿轮相互啮合运动。

具体操作如下：

00:46

第四章【MCD耦合副】4.2齿轮齿条

1060观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
