NX MCD 4.1：齿轮模块功能详解

任务目标：掌握齿轮的性质和齿轮命令的使用。

1.齿轮的概念

       齿轮（Gears）是指轮缘上有齿轮连续啮合传递运动和动力的机械元件。在NX MCD中，齿轮命令能够连接两个运动轴，使其能够以固定比率运动。

2.创建齿轮

       打开齿轮对话框的方式有三种。如图所示。

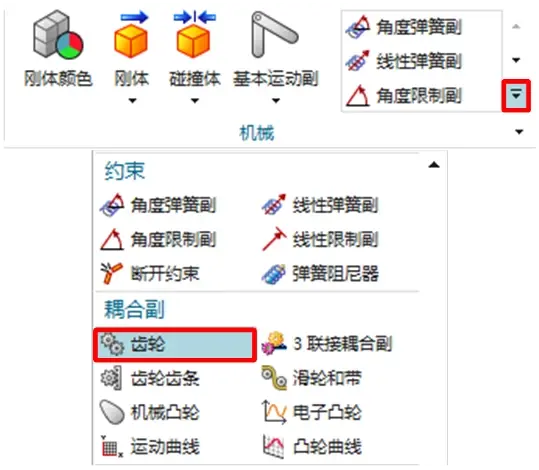

(1) 方式一

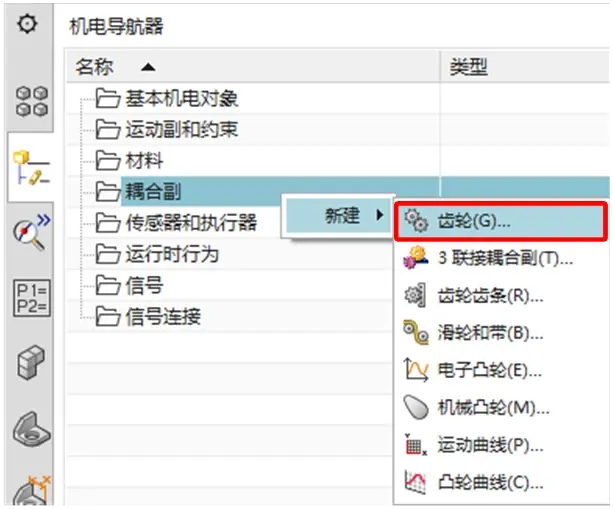

(2) 方式二

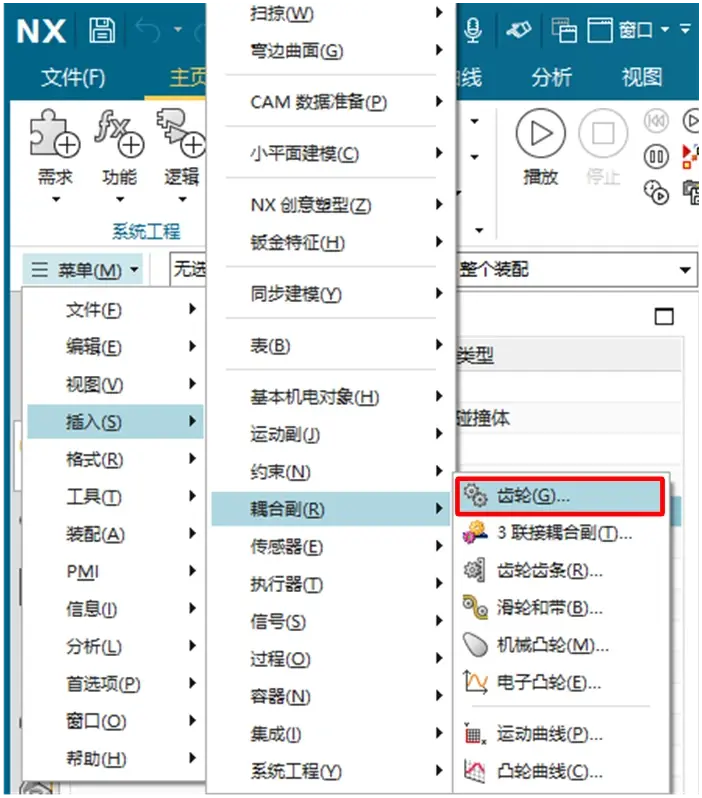

(3) 方式三

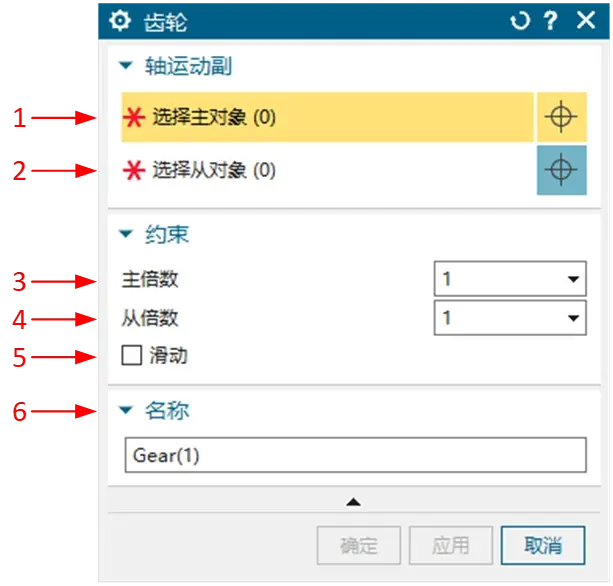

3.齿轮参数含义

4.实战演练

【例4-1】 打开“#例4-1 齿轮 练习.prt”，对模型中的齿轮进行齿轮命令设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动齿轮，两个齿轮相互啮合转动。

具体操作如下：

00:45

第四章【MCD耦合副】4.1齿轮

955观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
