任务目标：掌握NX的装配、分析、视图及快捷键的功能。
在机电一体化概念设计的过程中，常需用到其他模块的一些命令，以便能够更好地完成机电一体化概念设计。例如装配模块中组件的添加、移动和约束，分析模块中的测量，视图中的正三轴测图，以及NX的快捷键操作等。
下面将对这些模块命令进行介绍。
1.装配模块

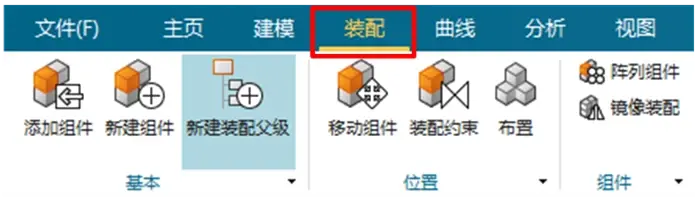

装配模块主要是对组件的操作，例如有添加组件、新建组件、移动组件、装配约束等功能。
下面将对常用的命令进行讲述。
(1) 添加组件
① 添加组件命令说明

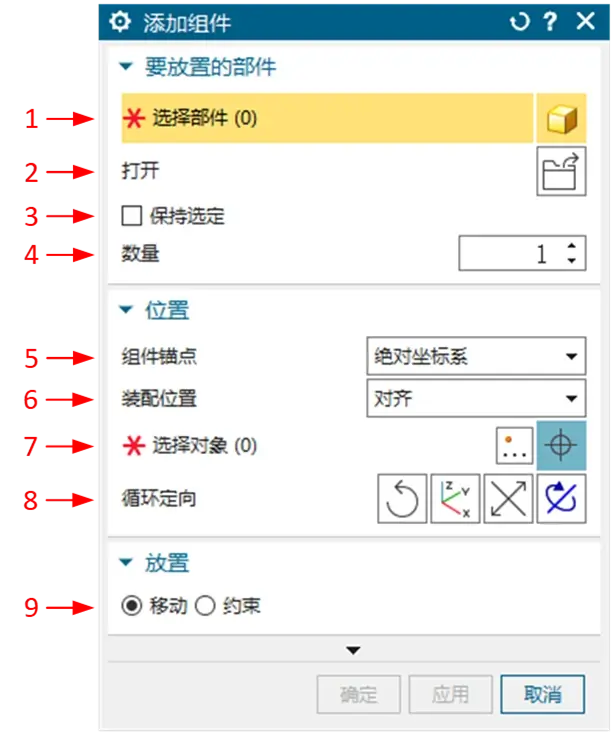

添加组件是可在工作部件中添加一个或多个部件。
② 添加组件的参数含义
③ 任务示例
【例1-1-1】添加气缸部件：在“底板.prt”中添加“气缸缸体.prt”和“气缸活塞.prt”两个部件。
具体操作如下：
(2) 移动组件
① 移动组件命令说明
移动组件是可在装配中移动一个或多个组件，可以动态移动组件或创建临时约束，以将组件移动到位。

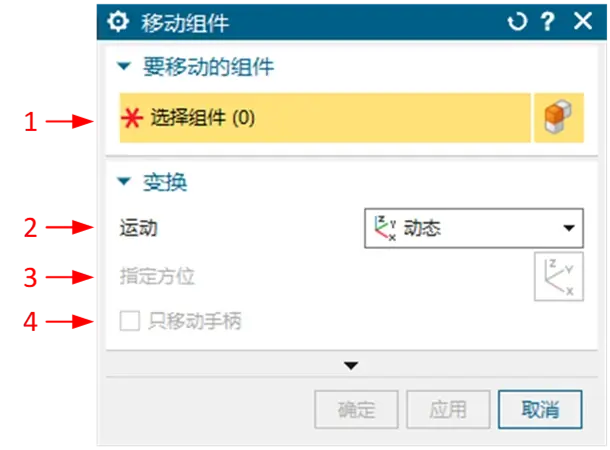

② 移动组件的参数含义
③ 任务示例
【例1-1-2】移动气缸部件：使用【例1-1-1】中完成的模型，将添加的两个部件移动到合适的位置。
具体操作如下：
(3) 装配约束
① 装配约束命令说明

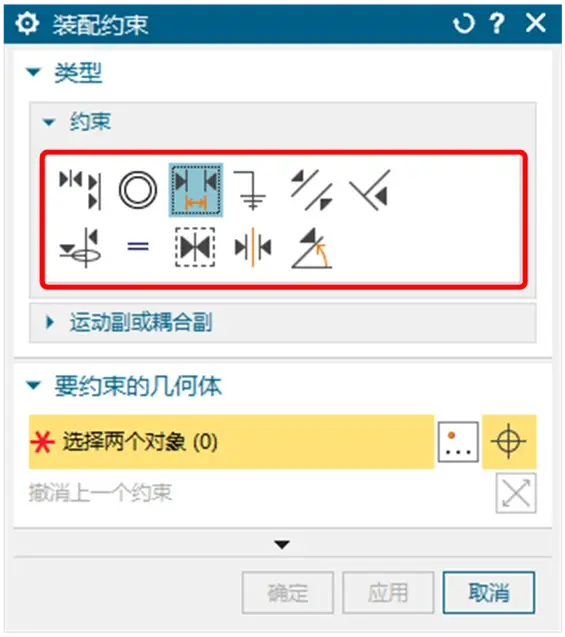

使用装配约束可以移除组件的自由度来限制它们的运动。

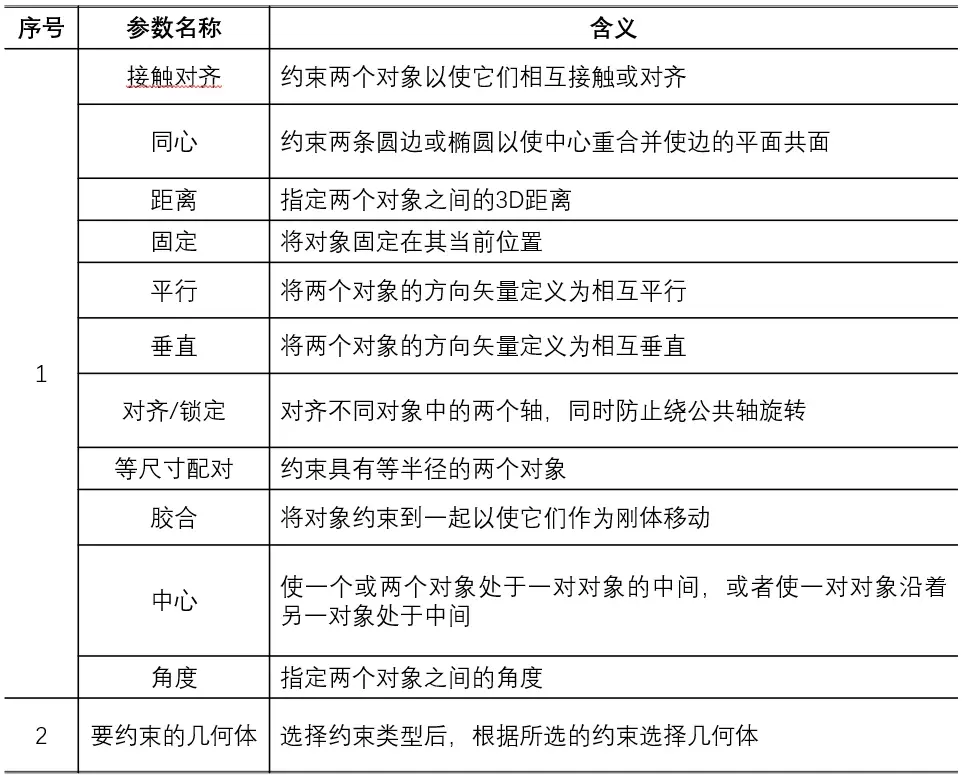

② 装配约束的参数含义
③ 任务示例

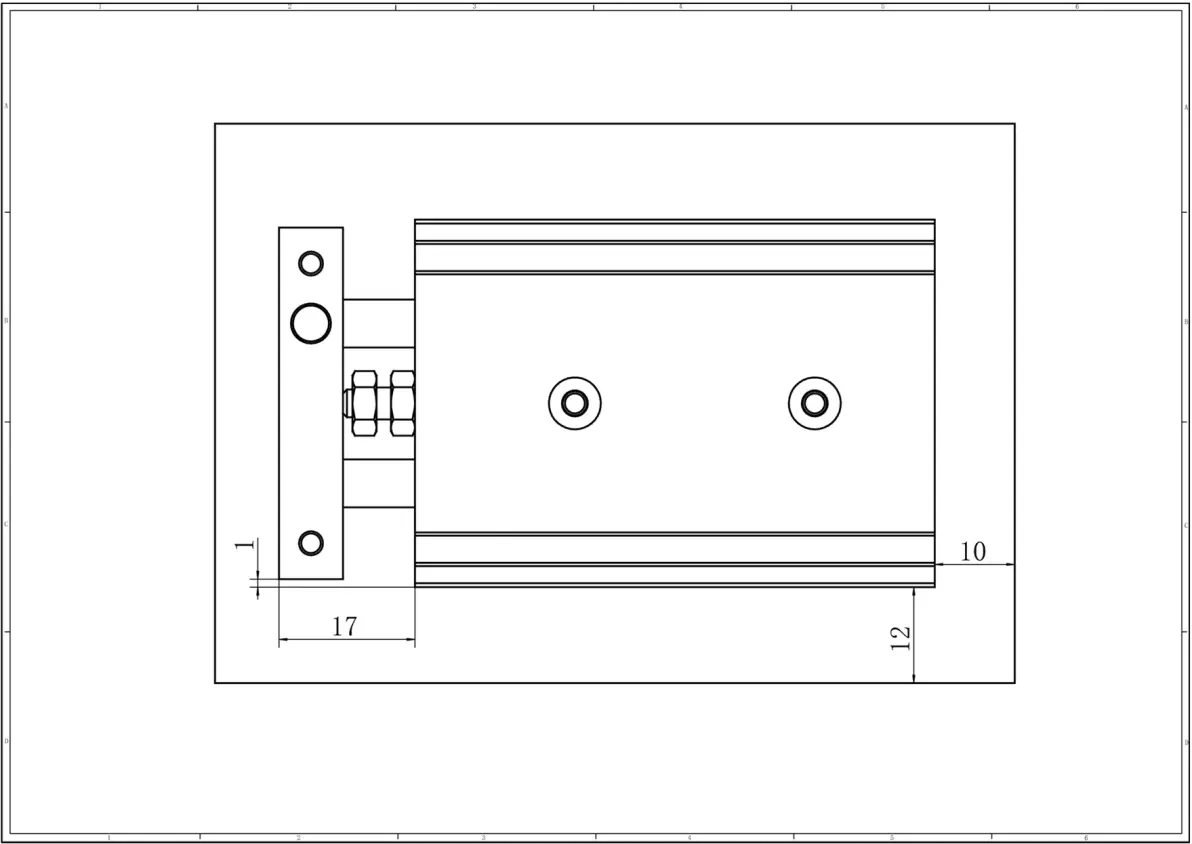

【例1-1-3】装配约束气缸：使用【例1-1-2】完成的模型，根据下图所示的气缸装配图，将【例1-1-2】中的气缸缸体和气缸活塞进行装配约束。
具体操作如下：
2.分析模块
分析模块中最常用到的是测量命令，主要用于测算部件之间的距离等。
下面对测量命令的使用进行讲述。
① 测量命令说明

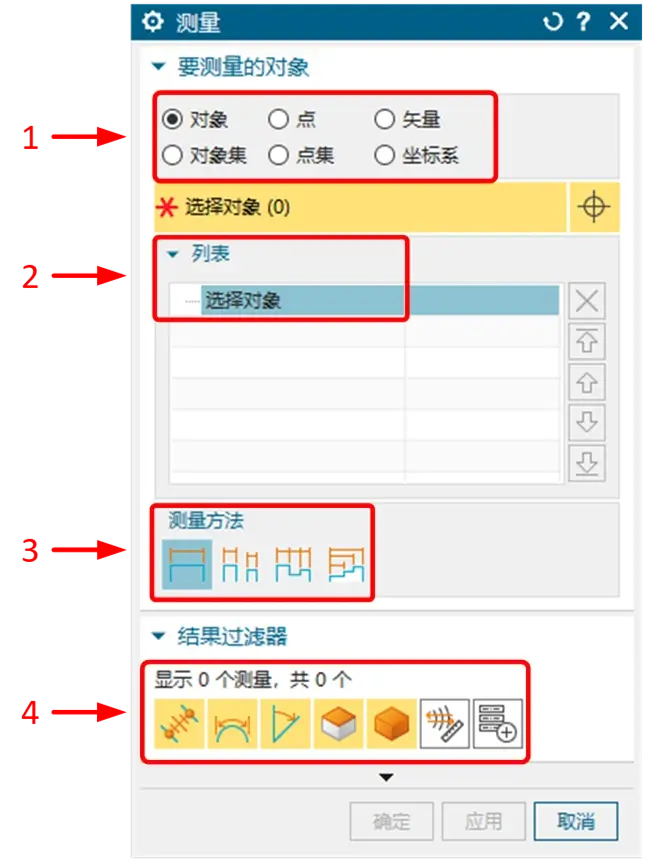

使用测量命令分析模型并为选择的对象创建测量。

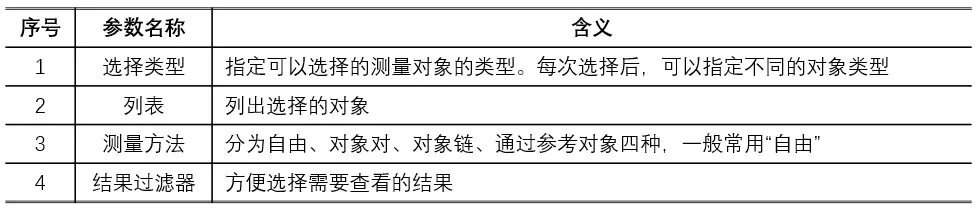

② 测量命令的参数含义
③ 任务示例
【例1-1-4】测量组件尺寸：使用【例1-1-3】完成的模型，根据装配图的距离验证装配约束的距离是否准确。
具体操作如下：
3.视图及快捷键

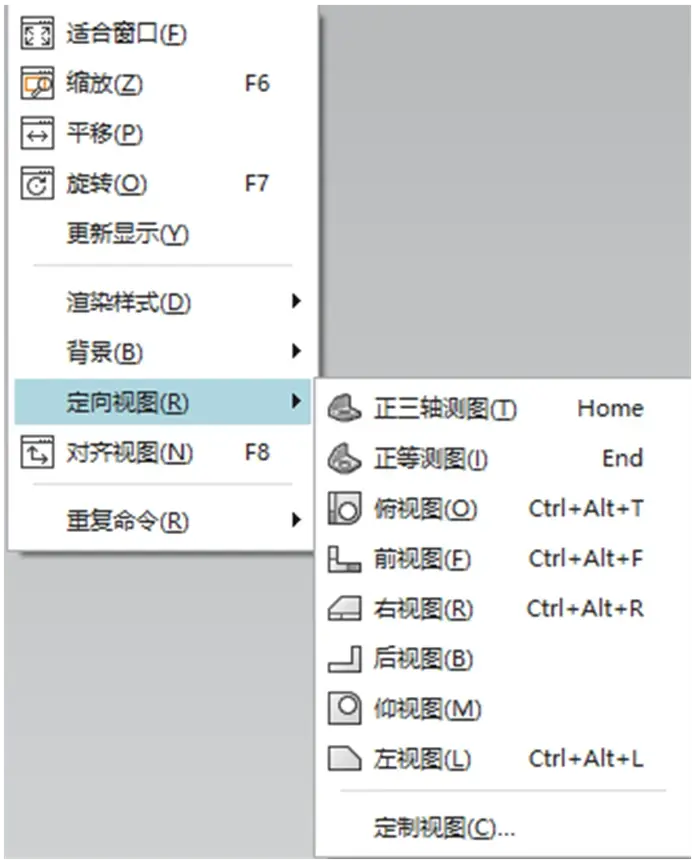

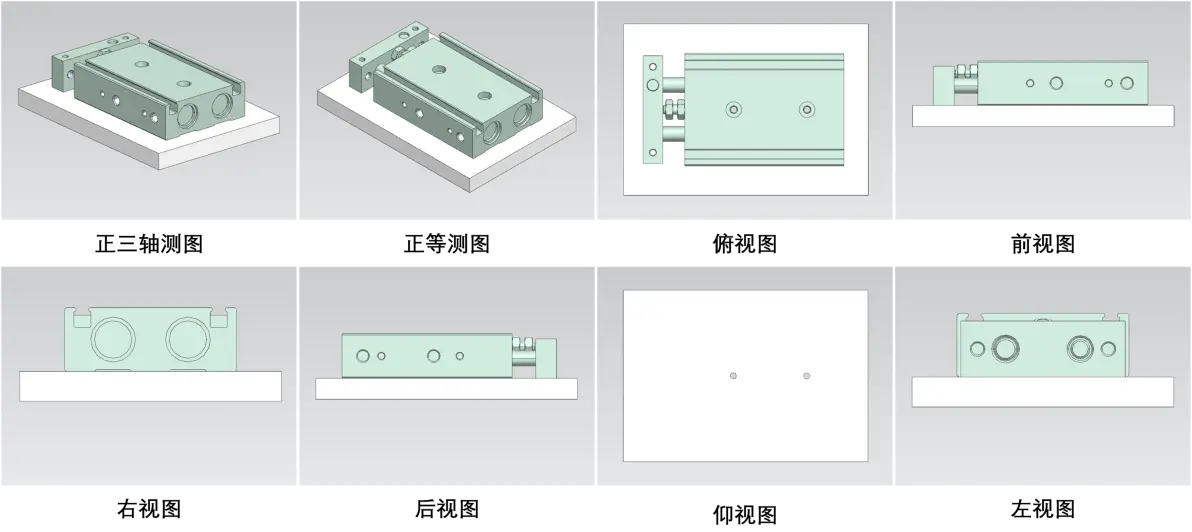

常用视图有正三轴测图、正等测图、前视图等，鼠标右键工作区空白处，选择“定向视图”，即可看到各个视图以及快捷方式。

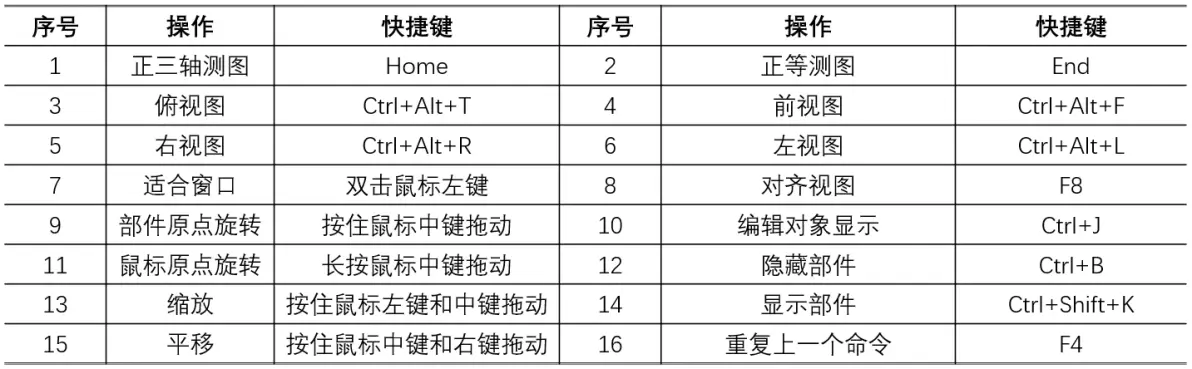

在NX MCD中，熟悉常用的快捷键能够提高在MCD设计中的效率，常用快捷键见表。
《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。
视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
