NX MCD 3.6：点在线上副功能解析

任务目标：掌握点在线上副的性质和点在线上副命令的使用。

1.点在线上副的概念

     点在线上副（Point on Curve Joint）是指一个实体上的一点始终沿着一条曲线运动。

2.创建点在线上副

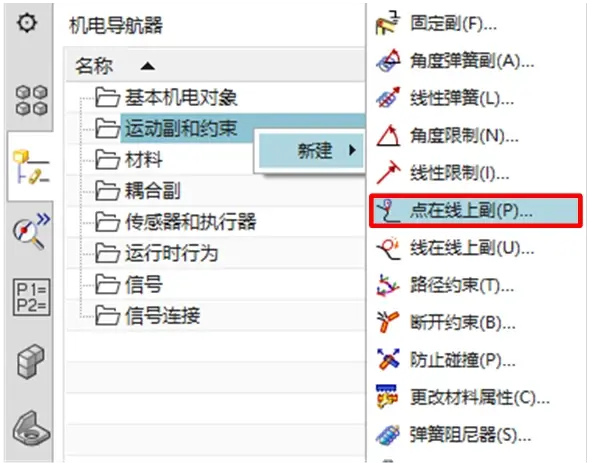

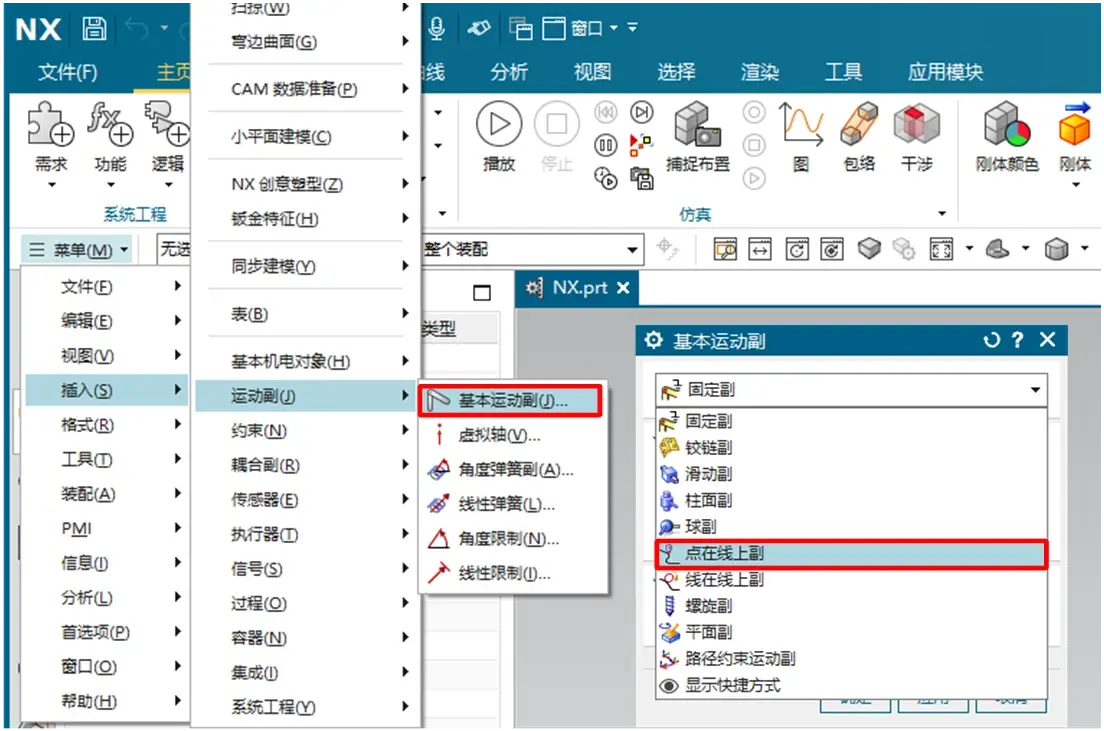

     打开点在线上副对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

(3) 方式三

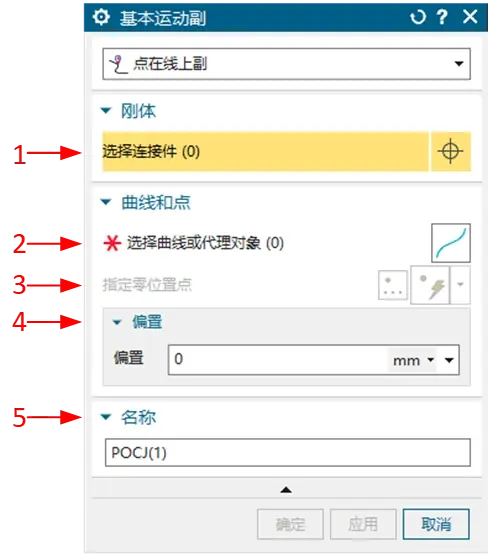

3.点在线上副参数含义

4.实战演练

【例3-6】 打开“#例3-6 点在线上副 练习.prt”，对模型中的激光头进行点在线上副设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动激光头只能沿着轨迹移动。

具体操作如下：
