NX MCD 2.5：对象收集器功能详解

任务目标：掌握对象收集器的性质和对象收集器命令的使用。

1.对象收集器的概念

       对象收集器（Object Sink）与对象源的作用相反，作用是对象源生成的对象触碰到对象收集器后，将消除对象源生成的对象。在NX MCD中，对象收集器需要与碰撞传感器搭配使用。

2.创建对象收集器

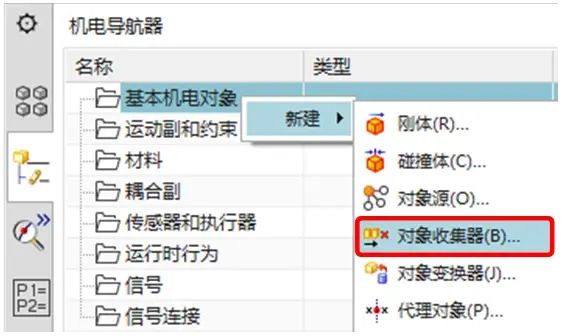

打开对象收集器对话框的方式有三种。如图所示。

(1) 方式一

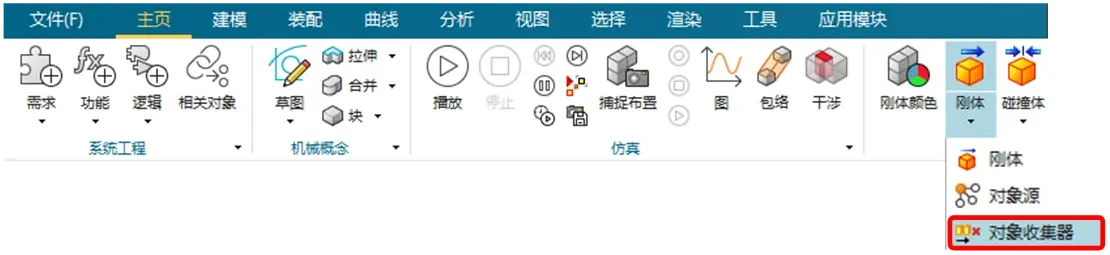

(2) 方式二

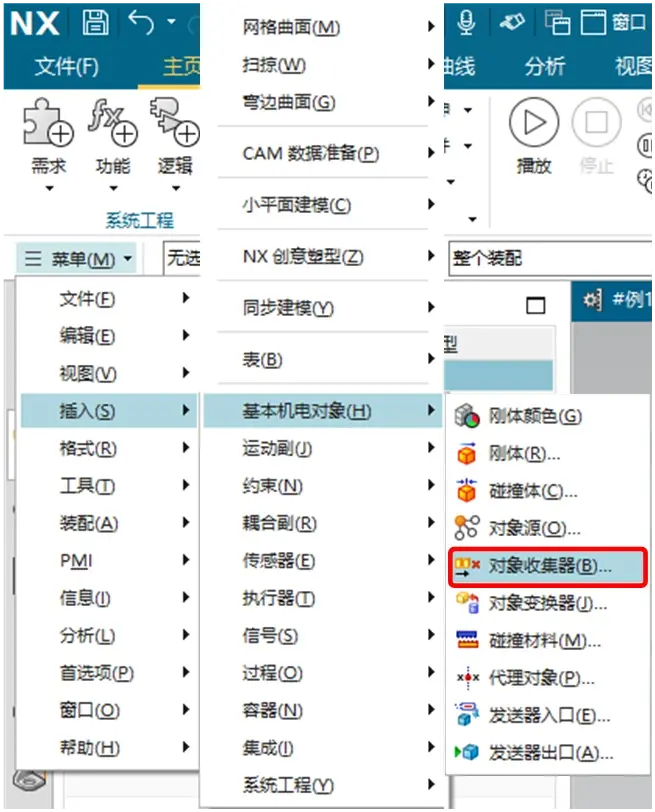

(3) 方式三

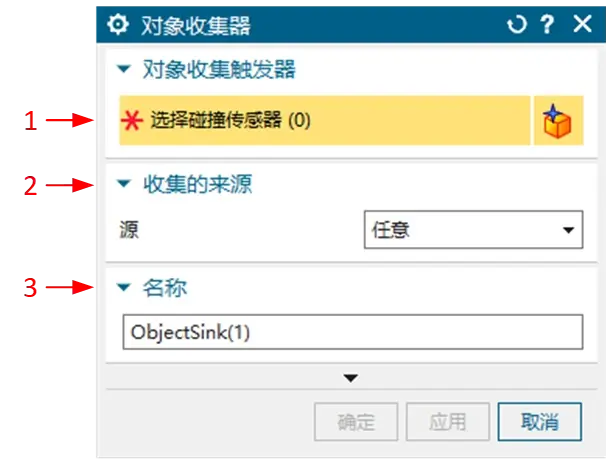

3.对象收集器参数含义

4.实战演练

【例2-5】 打开“#例2-5 对象收集器 练习.prt”，对模型中平台进行对象收集器的设置。

要求实现仿真效果：点击播放运行仿真，方块落在平台上，立马被收集。

具体操作如下：
