NX MCD 2.6：对象变换器模块解析

任务目标：掌握对象变换器的性质和对象变换器命令的使用。

1.对象变换器的概念

       对象变换器（Object Transformer）能够将一个几何体变换为另一个几何体，通过碰撞传感器作为触发器。在NX MCD中，对象变换器常用在模拟物料外观的改变。

2.创建对象变换器

打开对象变换器对话框的方式有三种。如图所示。

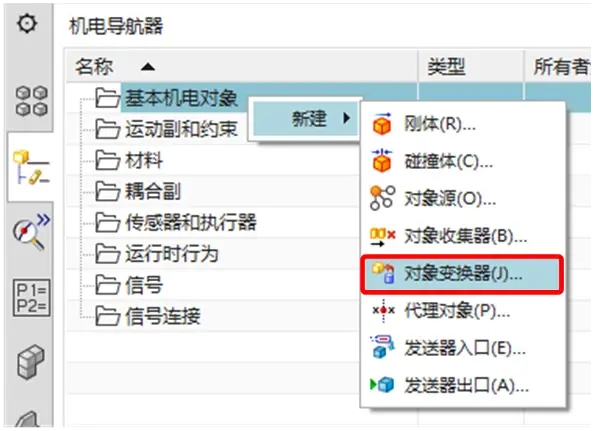

(1) 方式一

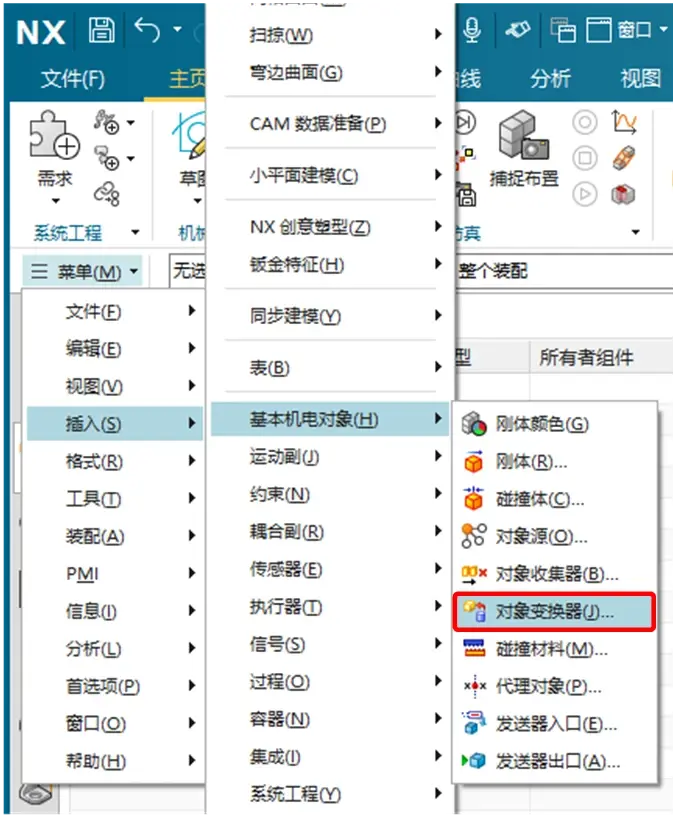

(2) 方式二

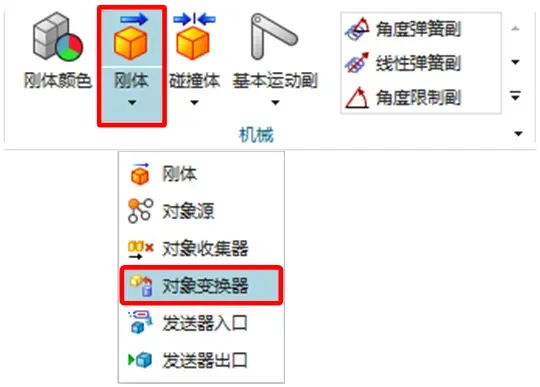

(3) 方式三

3.对象变换器参数含义

4.实战演练

【例2-6】 打开“#例2-6 对象变换器 练习.prt”，对模型中冲压刀具进行对象变换器的设置。

要求实现仿真效果：点击播放运行仿真，拖拽冲压刀具，完成切割。

具体操作如下：
