NX MCD 2.7：碰撞材料模块详解

任务目标：掌握碰撞材料的性质和碰撞材料命令的使用。

1.碰撞材料的概念

碰撞材料（Collision Material）可以创建一个新的碰撞材料，碰撞材料的属性包含了动摩擦、滚动摩擦系数、恢复系数，在NX MCD仿真过程中，设置不同的属性，会呈现不同的运动行为。在NX MCD中，碰撞材料可以分配给碰撞体和传输面。

2.创建碰撞材料

打开碰撞材料对话框的方式有三种。如图所示。

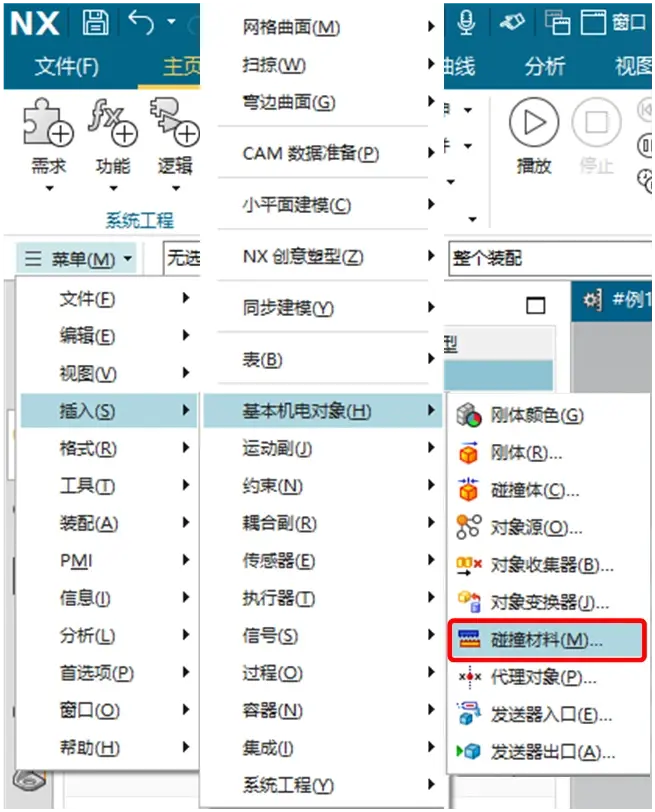

(1) 方式一

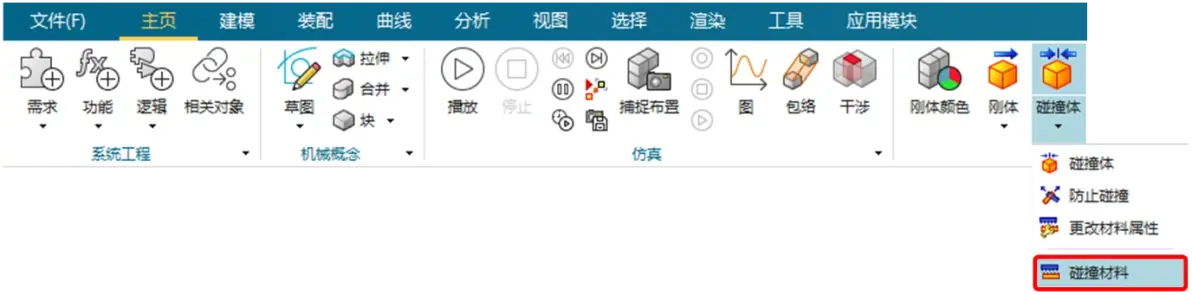

(2) 方式二

(3) 方式三

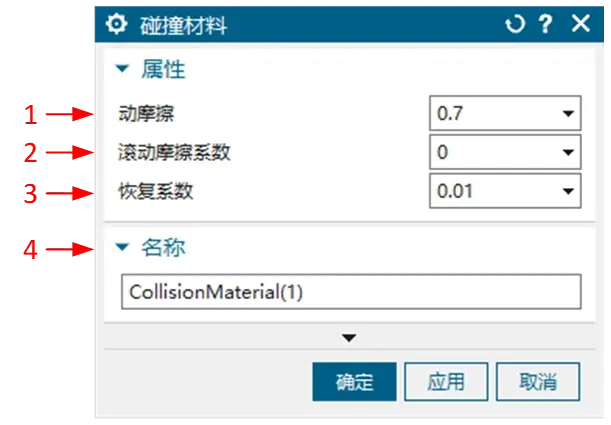

3.碰撞材料参数含义

4.实战演练

【例2-7】 打开“#例2-7 碰撞材料 练习.prt”，对模型中的斜坡进行碰撞材料的设置。

要求实现仿真效果：点击播放运行仿真，红色方块滑落到平台上，蓝色方块滑落一半停在斜坡上。

具体操作如下：

00:57

第二章【MCD基本机电对象】2.7 碰撞材料

972观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
