NX MCD 2.3：对象源模块解析

任务目标：掌握对象源的性质和对象源命令的使用。

1.对象源的概念

       对象源（Object Source）可以基于时间或基于事件触发，创建复制多个外观、属性相同的对象，适合在物料流的案例中使用。在NX MCD中，设置对象源常与刚体、碰撞体一同使用。

2.创建对象源

打开对象源对话框的方式有三种。如图所示。

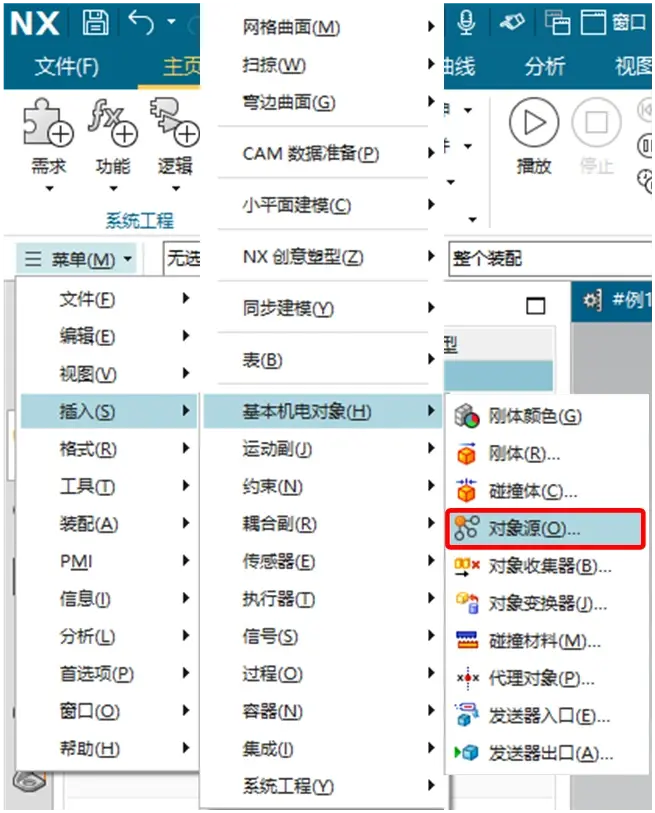

(1) 方式一

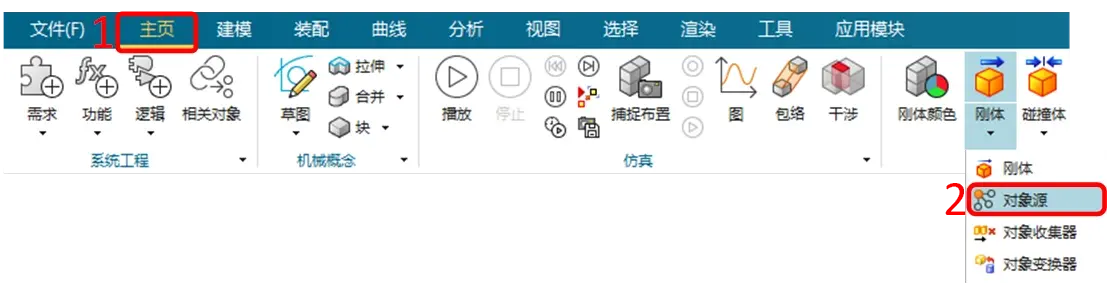

(2) 方式二

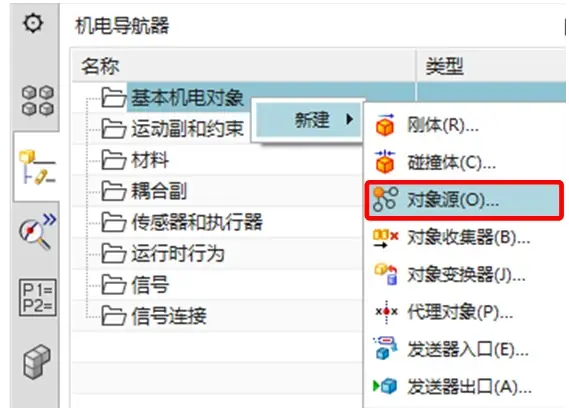

(3) 方式三

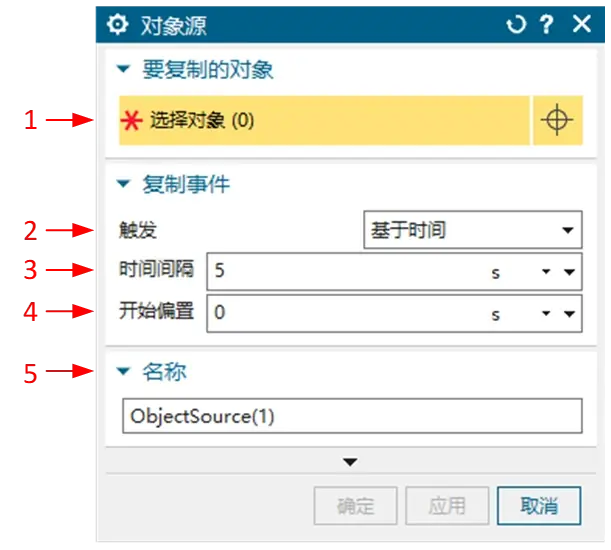

3.对象源参数含义

4.实战演练

【例2-3】 打开“#例2-3 对象源 练习.prt”，对模型中的方块进行对象源设置。

要求实现仿真效果：点击播放运行仿真，分别实现两种不同的效果：(1) 激活一次对象源，生成一个方块。(2) 每隔1秒，生成一个方块。

具体操作如下：

00:58

第二章【MCD基本机电对象】2.3对象源

991观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
