UG NX 12 对象选择操作深度剖析

   用户对对象进行操作前,首先需要选择对象。用户在选择对象时,可以使用鼠标直接选取对象,也可以在导航器中选择。

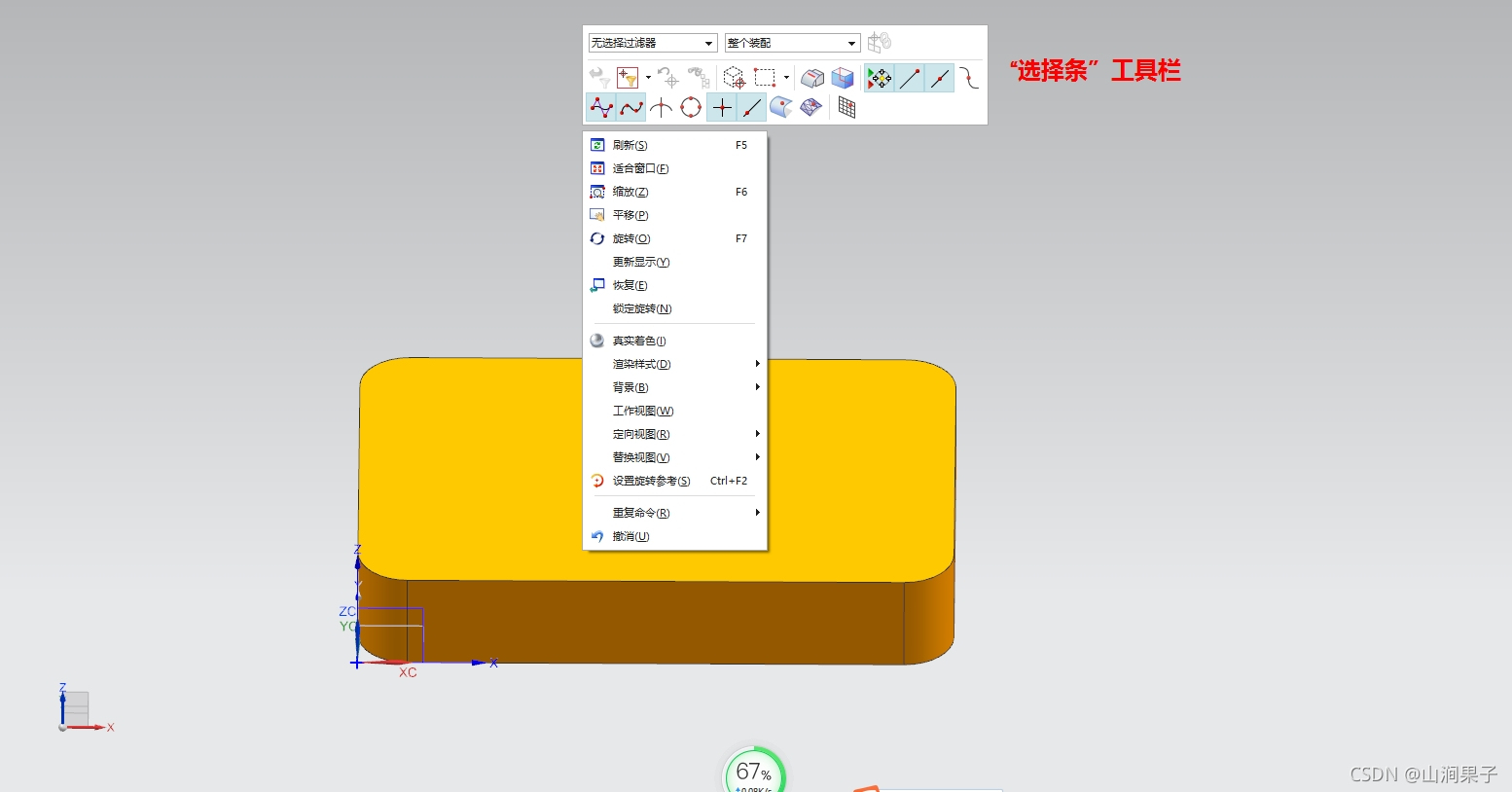

在工作区以外的空白界面上单击鼠标右键,即可弹出“选择条”工具栏,如下图所示。
在这里插入图片描述

   在该工具栏中,主要选项的含义如下:

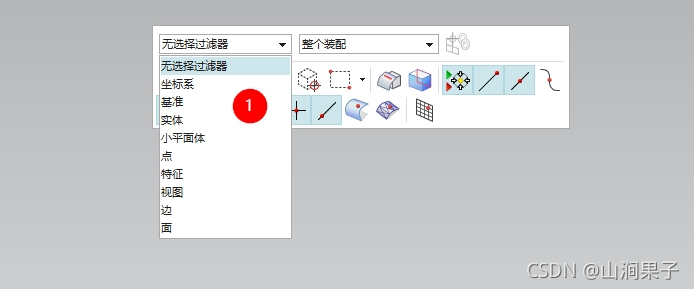

(1)“类型过滤器”下拉列表框:在该下拉列表框中可以选择过滤的条件。
在这里插入图片描述

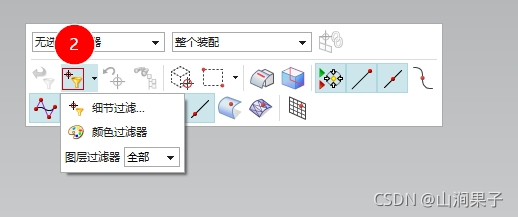

   (2)“常规选择过滤器”按钮:单击该按钮后,可以设置选择类型过滤器和选择范围。
在这里插入图片描述

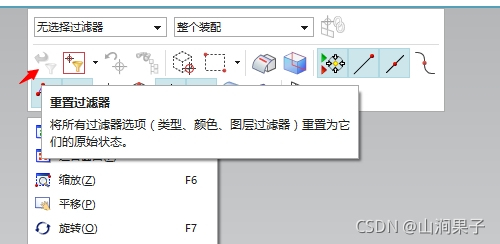

   (3)“重置过滤器”按钮:单击该按钮,可以将所有的过滤器选项重置为它们的原始状态。
在这里插入图片描述

   (4)“高亮显示隐藏边”按钮:高亮显示隐藏对象时使它们可见。

   (5)“启用捕捉点”按钮:启用捕捉点从而可以捕捉对象上的点。
在这里插入图片描述

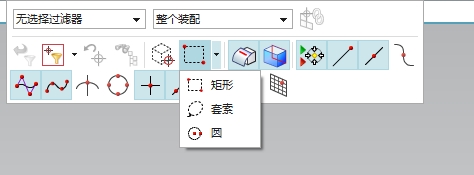

   (6)“矩形”按钮:单击该按钮,可以使用矩形动作进行多选。
在这里插入图片描述

   (9)“曲线上的点”按钮:单击该按钮,可以允许选择曲线上最接近光标中心的点。

除了在绘图区单击鼠标右键外,用户还可以直接在边框条上单击相应的按钮进行选择。

用户在选择对象时,可以直接在对象上单击鼠标左键进行选择,也可以通过拖出矩形区域来选择对象,这两种方法只适用于对象很少时的情况。
