NX MCD 2.1：刚体模块功能解析

任务目标：掌握刚体的性质和刚体命令的使用。

1.刚体的概念

       刚体（Rigid Body）指的是在运动过程中和受力作用后，形状和大小不变，而且内部各点的相对位置不变的物体。

       在NX MCD中，对三维模型设置刚体对象后，则该模型在仿真过程中具备质量，能受到重力的影响，拥有惯性、平移、角速度等物理属性，没有刚体的模型则是完全静止的。需要注意的是，一个或多个模型上只能设置一个刚体对象。

2.创建刚体

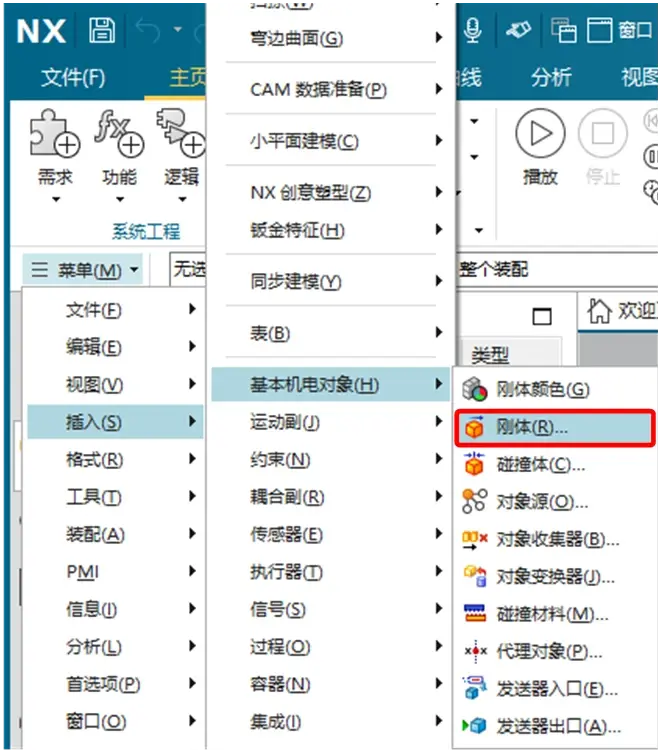

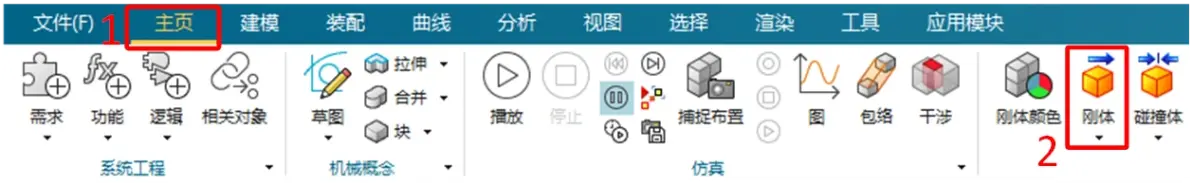

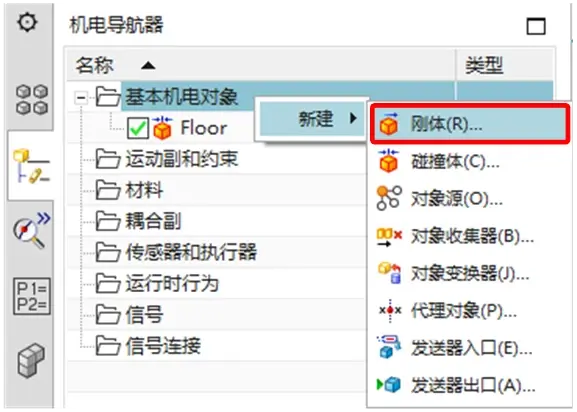

打开刚体对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

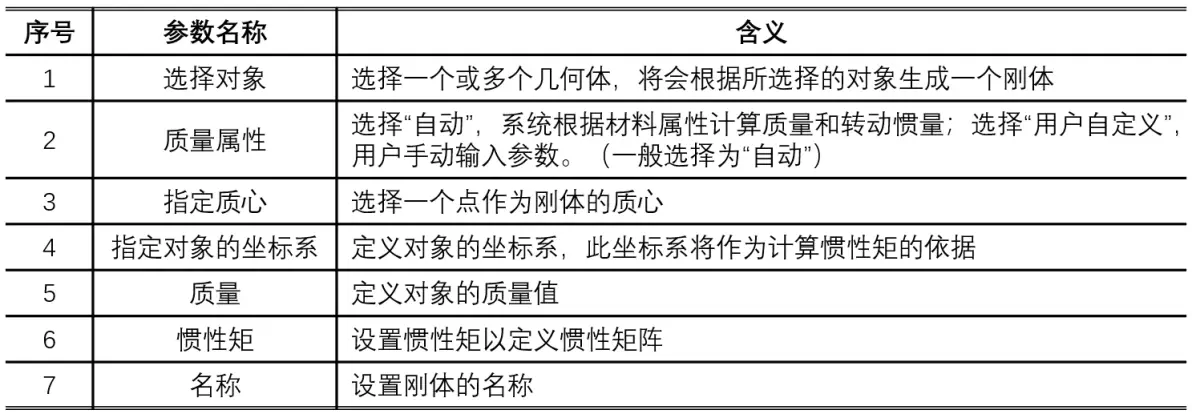

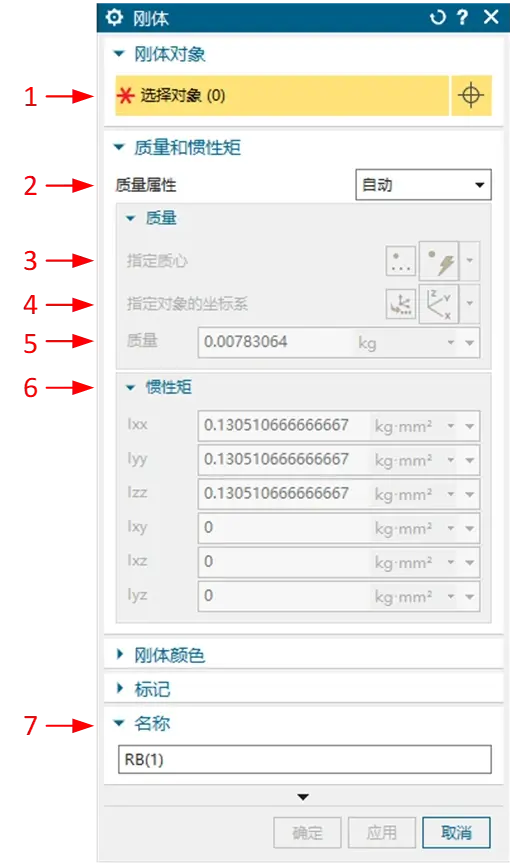

3.刚体参数含义

【例2-1】 打开“#例2-1 刚体 练习.prt”，对模型中其中一个方块进行刚体设置。

要求实现仿真效果：点击播放运行仿真，能看到设置了刚体的方块受到重力的影响而自由下落，没设置刚体的方块静止不动。

具体操作如下：

00:47

第二章【MCD基本机电对象】2.1刚体

1103观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
