NX MCD 6.3：胶合区域功能解析

任务目标：掌握胶合区域的性质和胶合区域命令的使用。

1.胶合区域的概念

       胶合区域（Bond Zone）可以将多个几何体组合在一起，例如可以模拟组装、物料码垛等场景。

       在NX MCD中，若是需要将几何体胶合，几何体则需设置刚体和碰撞体。

2.创建胶合区域

        打开胶合区域对话框的方式有三种。如图所示。

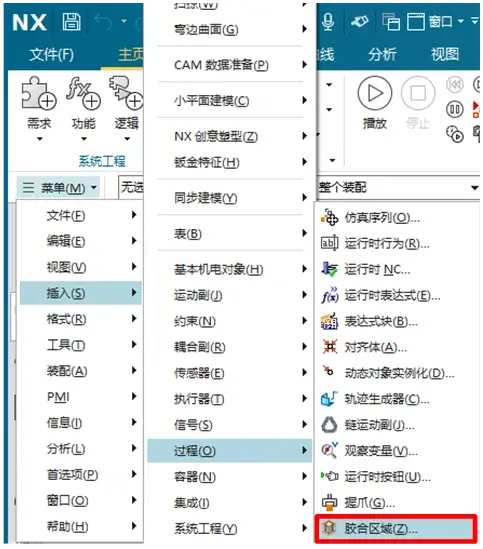

（1）方式一

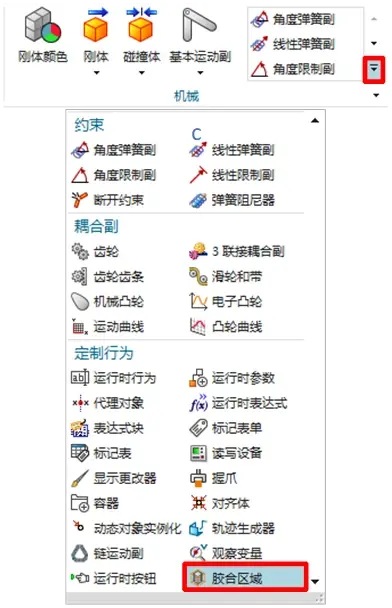

（2）方式二

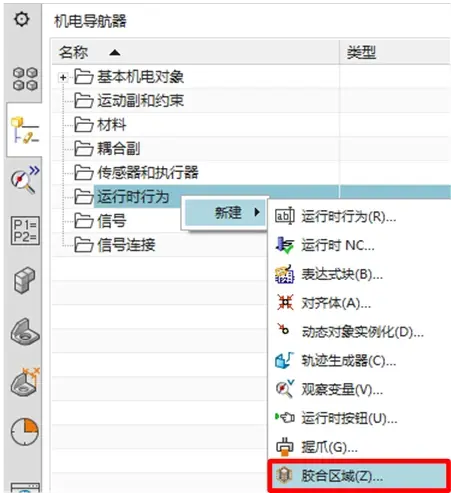

（3）方式三

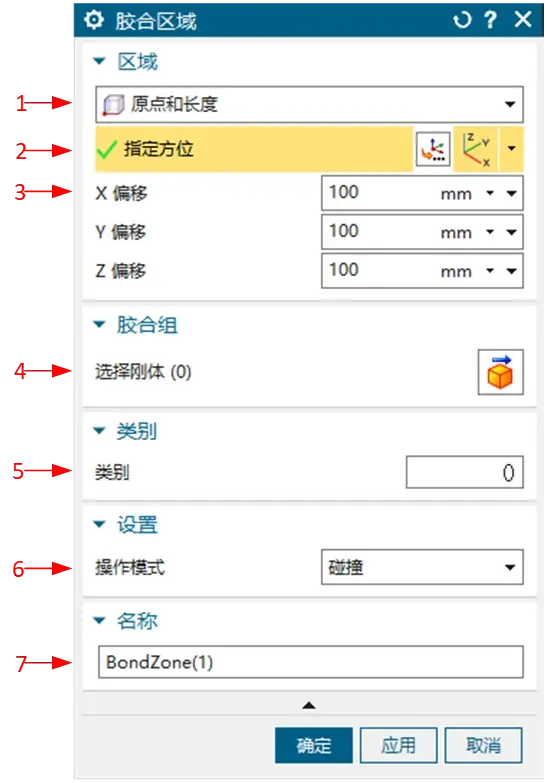

3.胶合区域参数含义

4.实战演练

【例6-3】 打开“#例6-3 胶合区域 练习.prt”，对模型进行胶合区域设置。

要求实现仿真效果：点击播放运行仿真，在运行时察看器中控制模型，推料气缸将物料推至刀片位置，将物料切割成两部分。

具体操作如下：

01:39

第六章【MCD运行时行为】6.3胶合区域

1287观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
