NX MCD 3.11：防止碰撞功能解析

任务目标：掌握防止碰撞的性质和防止碰撞命令的使用。

1.防止碰撞的概念

       防止碰撞（Prevent Collision）能够创建一个约束，防止两个碰撞体相互碰撞。在NX MCD中，常使用防止碰撞来防止与某些碰撞传感器发生碰撞。

2.创建防止碰撞

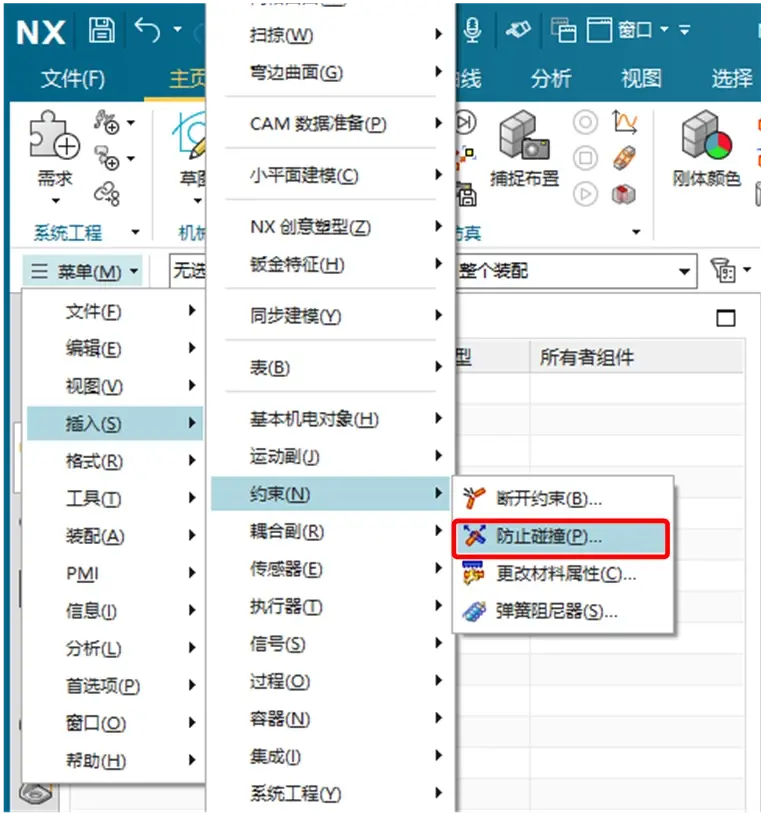

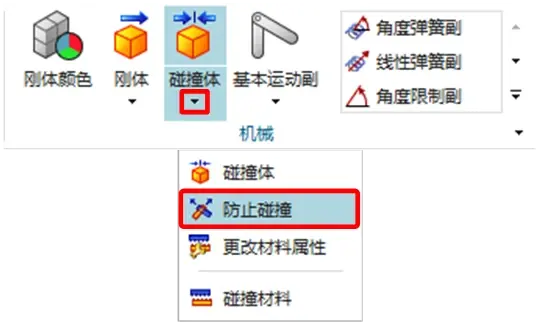

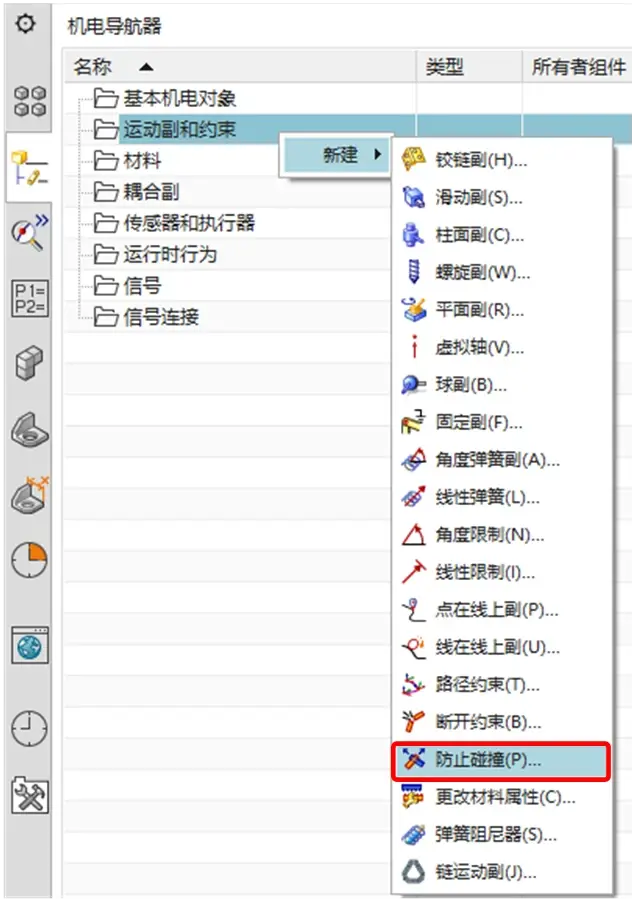

       打开防止碰撞对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

(3) 方式三

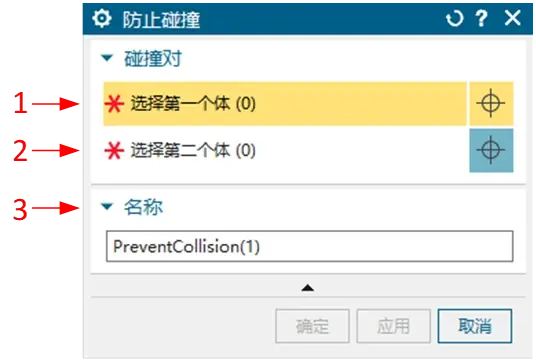

3.防止碰撞参数含义

4.实战演练

【例3-11】 打开“#例3-11 防止碰撞 练习.prt”，对模型中的两个方块进行防止碰撞设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动方块相互接触，其不会发生碰撞。

具体操作如下：

00:48

第三章【MCD运动副和约束】3.11防止碰撞

791观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
