NX MCD 3.8：平面副功能详解

任务目标：掌握螺旋副的性质和螺旋副命令的使用。

1.螺旋副的概念

       螺旋副（Screw Joint）能够使刚体运动围绕轴旋转并沿轴平移，例如能模拟螺栓的运动。

2.创建螺旋副

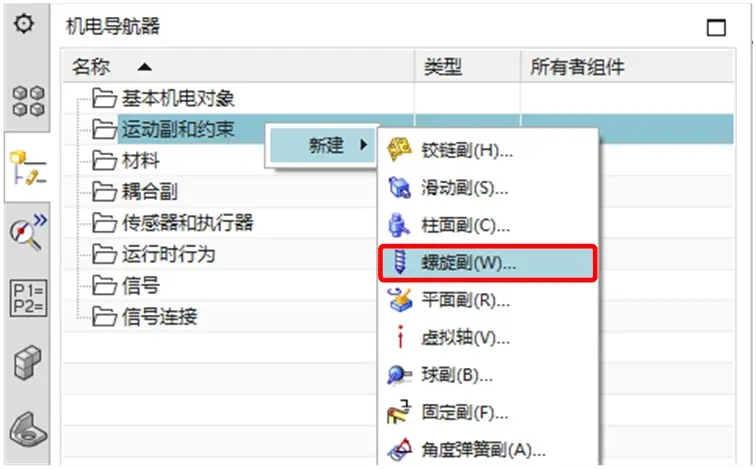

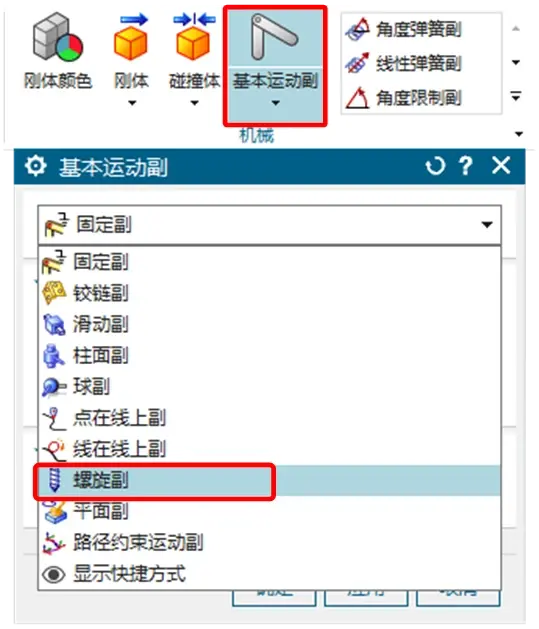

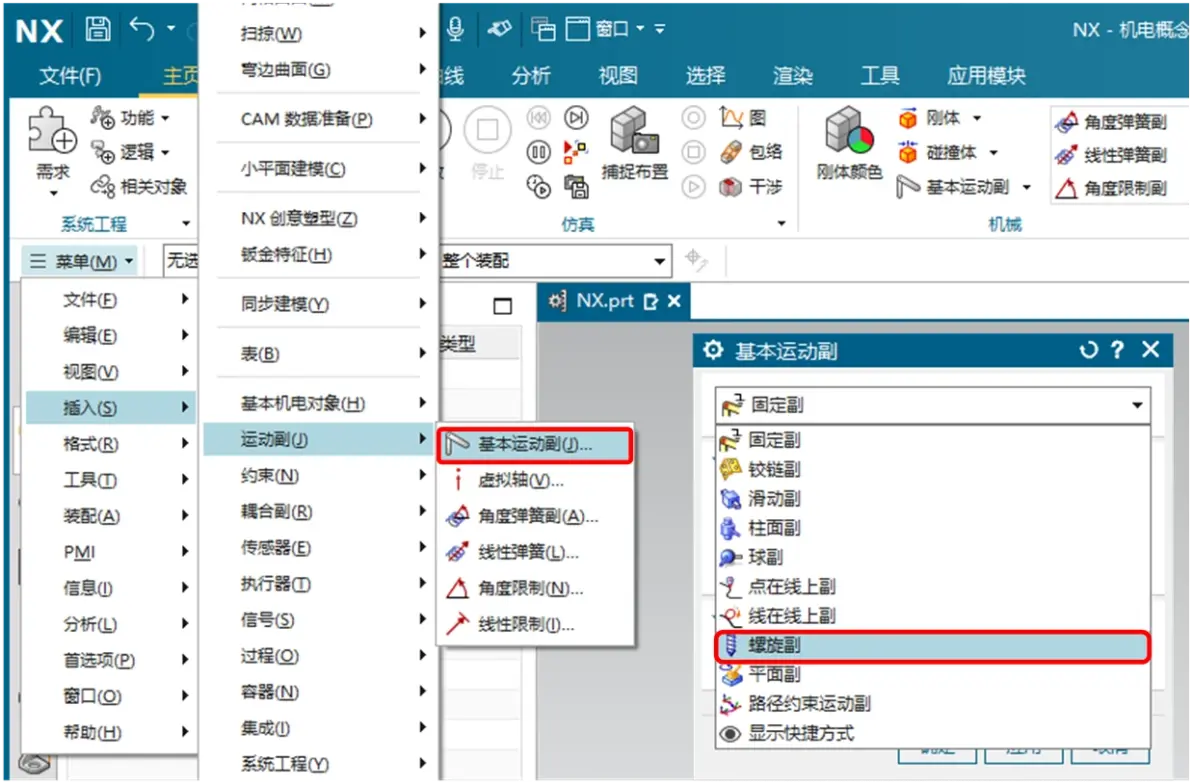

       打开螺旋副对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

(3) 方式三

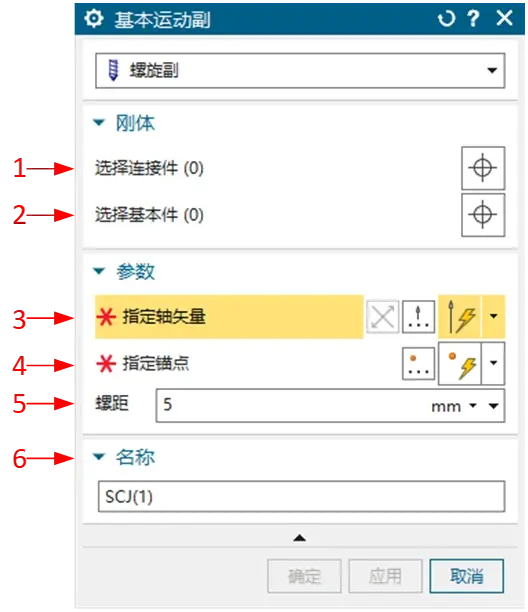

3.螺旋副参数含义

4.实战演练

【例3-8】 打开“#例3-8 螺旋副 练习.prt”，对模型中的螺母进行螺旋副设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动螺母，螺母套在螺杆上转动。

具体操作如下：
