NX MCD 3.10：断开约束功能解析

任务目标：掌握断开约束的性质和断开约束命令的使用。

1.断开约束的概念

       断开约束（Breaking Constraint）能够定义断开指定运动副的最大力/扭矩，即当该运动副受到大于设定的力/扭矩时，该运动副失去约束能力。

       在当前仿真周期内，断开约束后，该运动副将不再约束链接刚体的运动

2.创建断开约束

       打开断开约束对话框的方式有三种。如图所示。

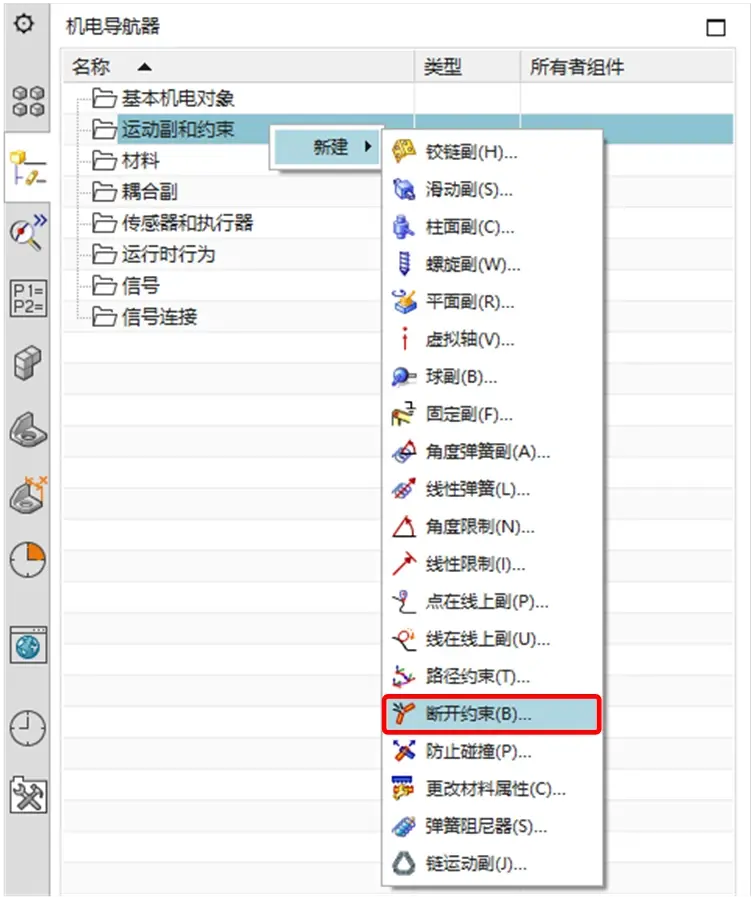

(1) 方式一

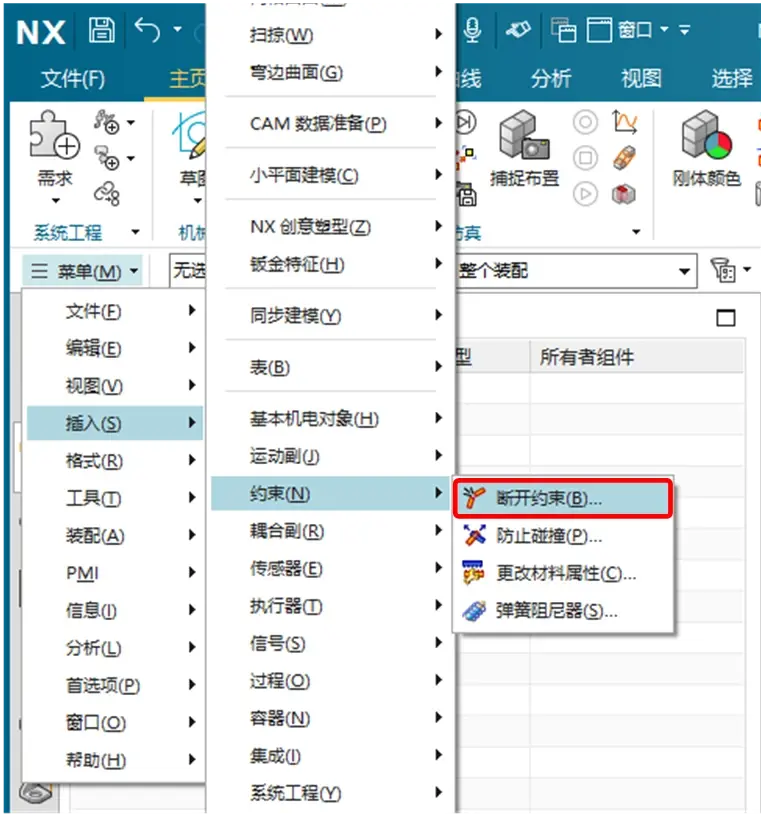

(2) 方式二

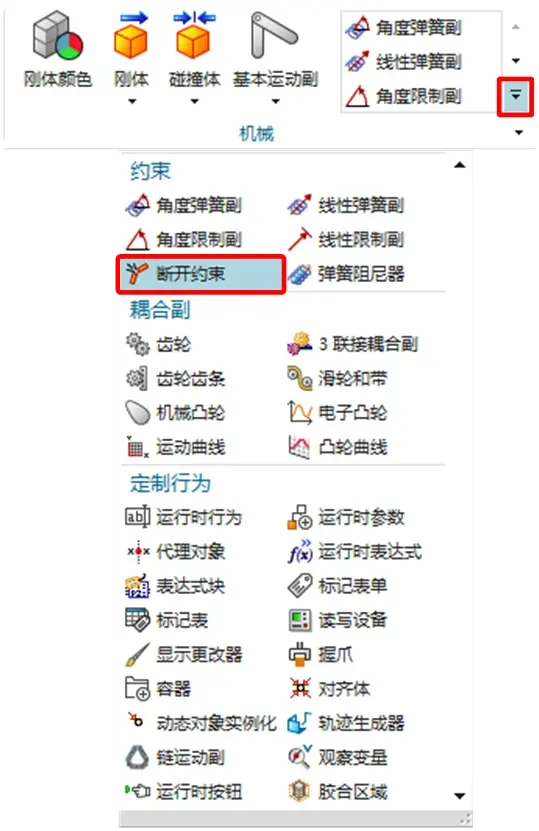

(3) 方式三

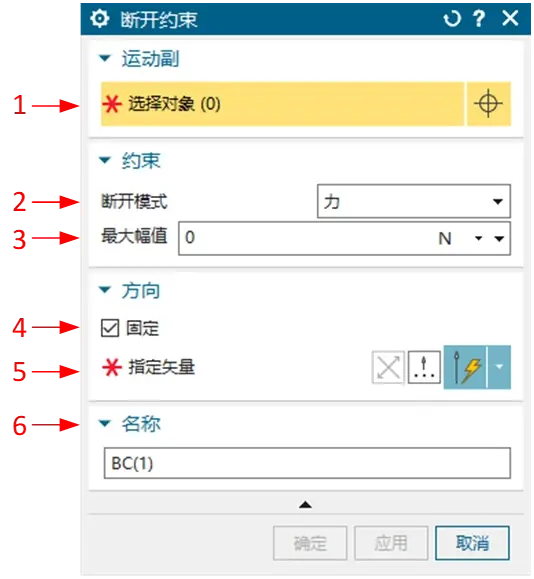

3.断开约束参数含义

4.实战演练

【例3-10】 打开“#例3-10 断开约束 练习.prt”，对模型中的方块进行断开约束设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动方块可滑动，当受到断开约束设定方向的力时会断开该方块的滑动副。

具体操作如下：

01:10

第三章【MCD运动副和约束】3.10断开约束

857观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
