UGNX版本跨越:1953~1980重量测量新法

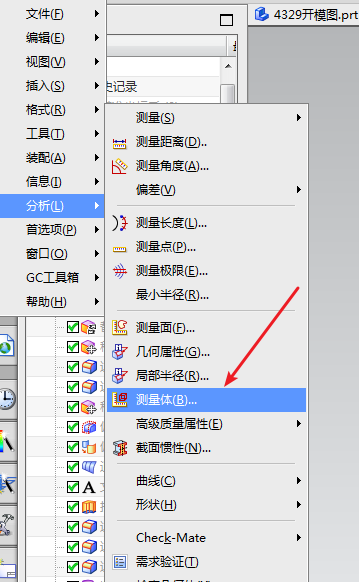

下面是以前版本UGNX测量产品重量“测量体”命令:

image-20210830090732999


其实在全新系列版本的UGNX中,把老版本中的好多分析命令,都集成到了“测量”中。

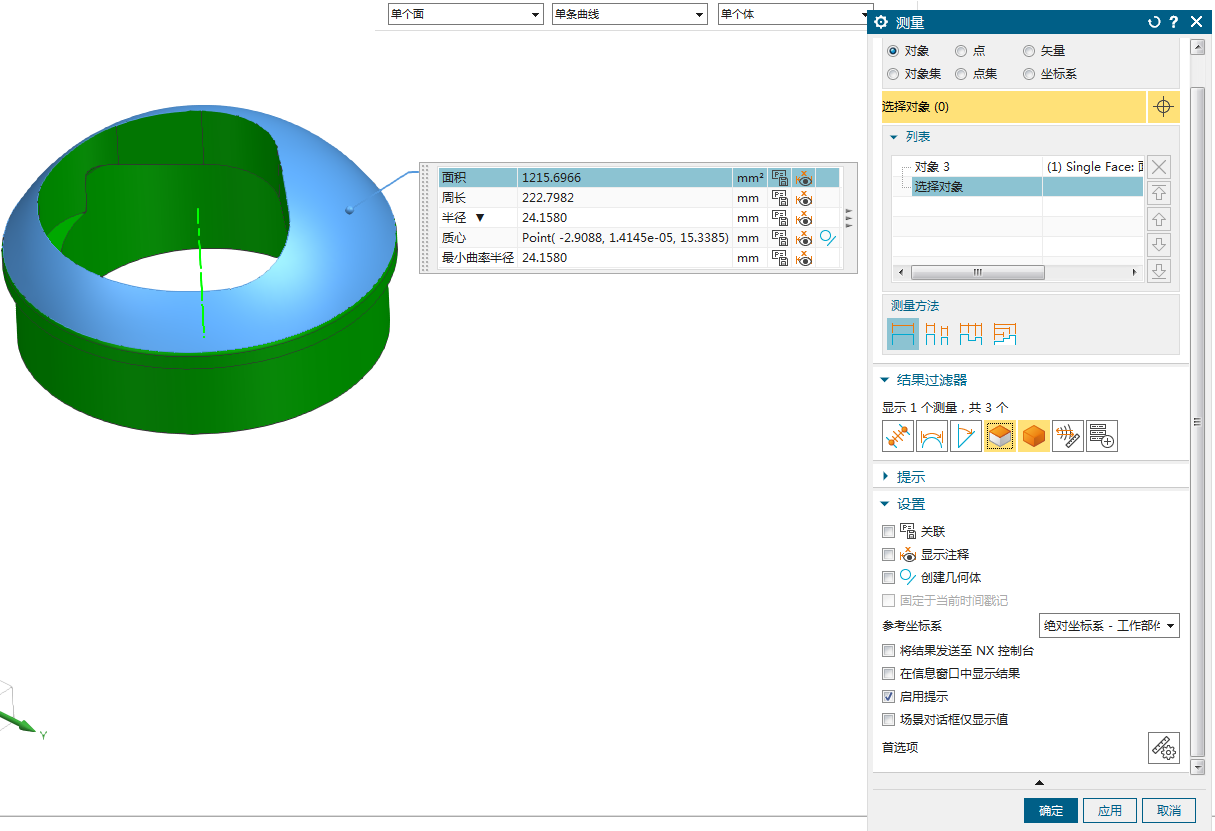

如下图中,你选择“分析”--“测量”--你选择产品的一个面,就会显示出关于这个面的大部分数据元素。(当然这里显示的内容,要在右侧的对话框中有所选择设置)

image-20210830091517938

上面选择的是一个面,分析测量出来的内容当然就是面相关的属性了。如果你是要分析测量产品的“重量”。那么,在你选择元素的时候,你就要选择的是“体”,而不是其他。

如下图:

image-20210830092201403

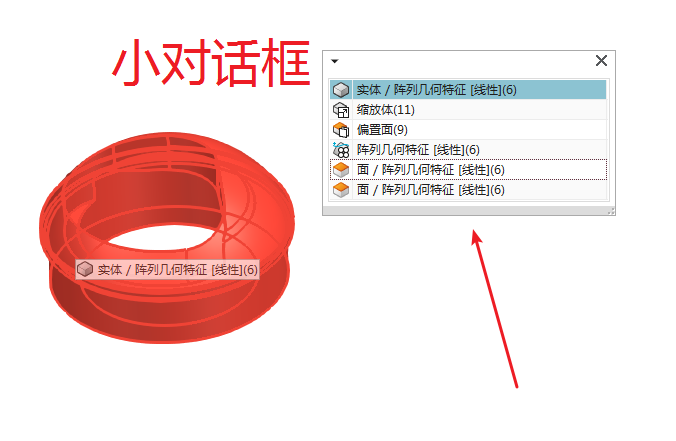

(这里可能有些朋友会发现,你选择体时,过滤选择器中,没有“体”的过滤器。这个时候怎么办呢。其实是有选择的技巧的,你只要把光标指针移动到产品上,停留一下,就会变成三个小白点,你只需要单击鼠标左键,就会弹出选择元素的小对话框。你在对话框里选择你要的元素即可)

如下图:

image-20210830092735617

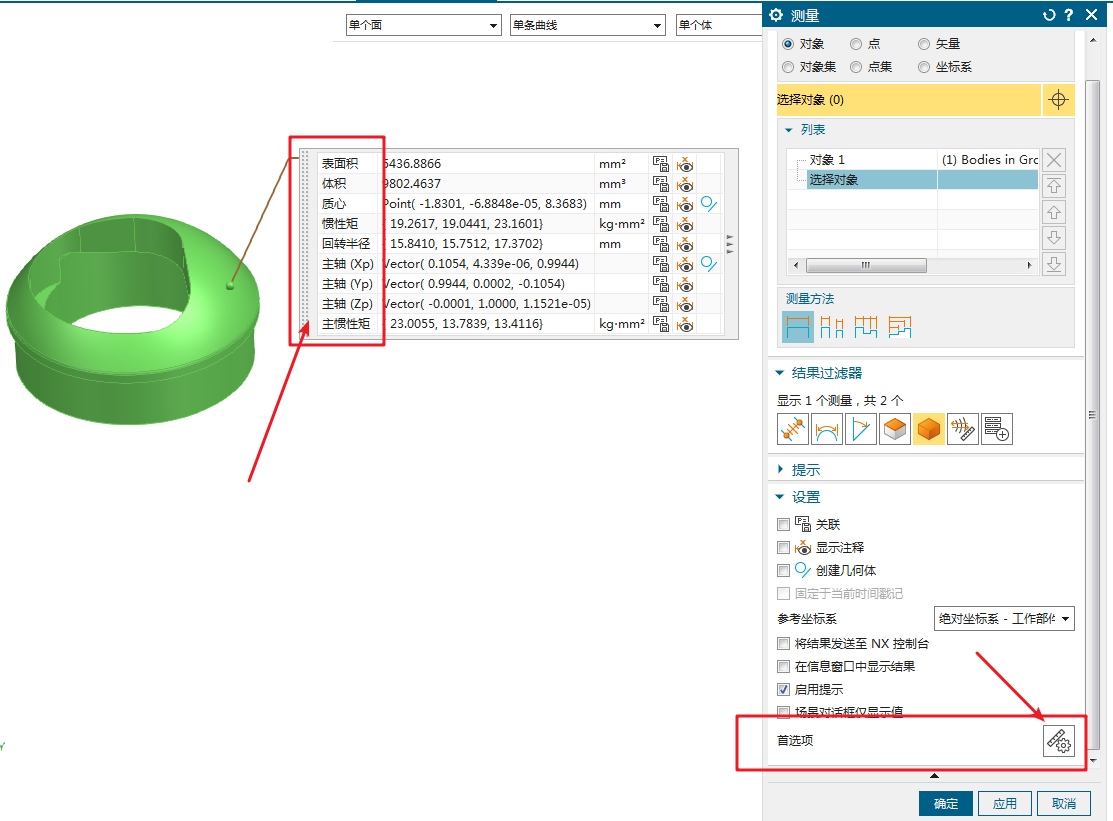

到了这一步,有的朋友又发现,感觉又被教程骗了,怎么我选择了“体”测量出来还是没有重量呢?

是不是如下图所示呢:

image-20210830093034370

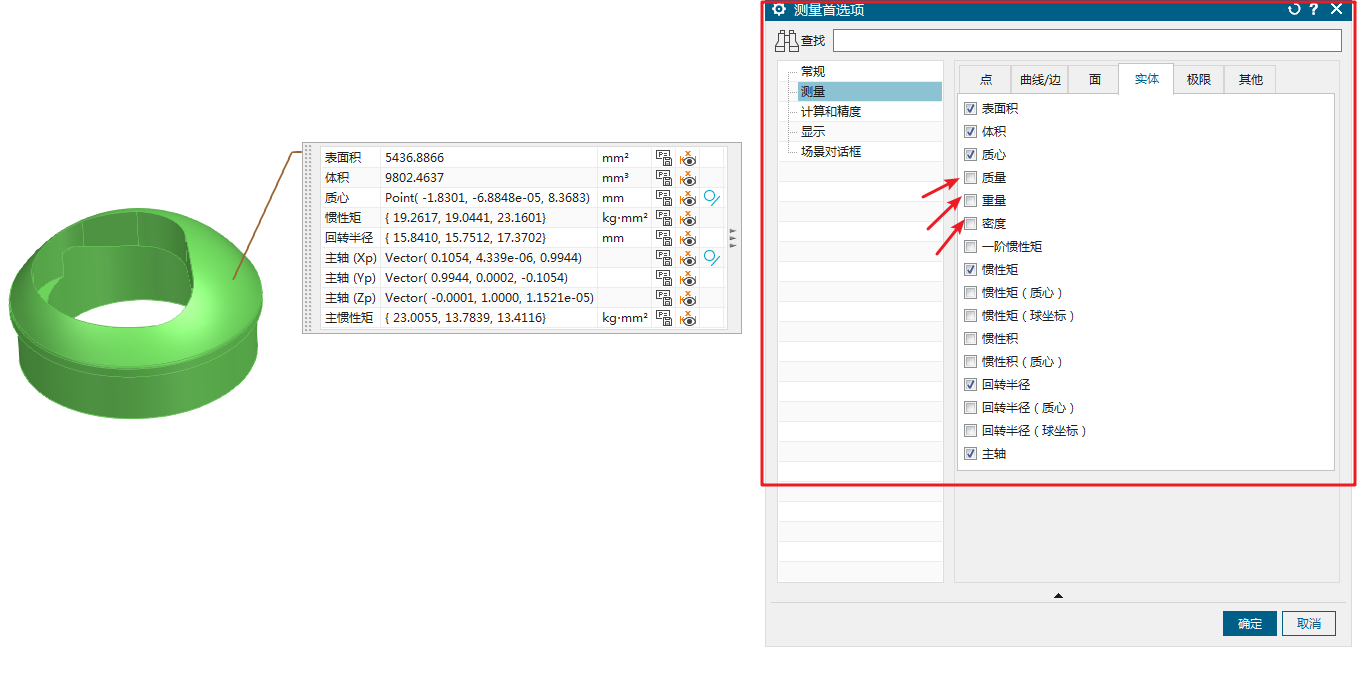

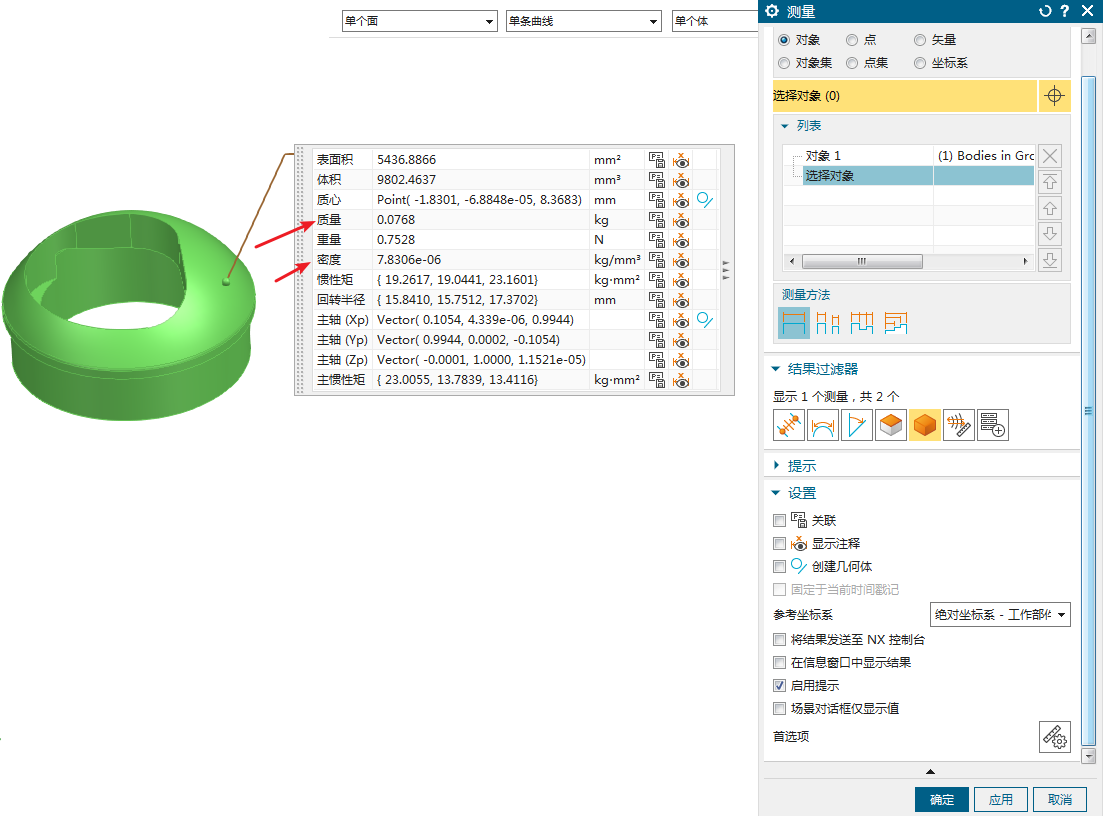

这个时候你别急,你只需要在“测量”的对话框中,拉到最底部,会看到有个“首选项”你点进去,把你要显示出来的元素,全部选中。确定之后,结果就出来了。

如下图:

image-20210830093447763

image-20210830093536692
