UGNX批量截图使用说明实体版装配版带长宽高方法

适用版本：

Ø UGNX11.0到UGNX2506在Windows11环境下测试通过

Ø UGNX11.0以下版本未测试

下载和安装：

Ø 在官网www.chuysoft.cn选择臭豆腐工具箱UG版下载

Ø 关注微信公众号 【UG遇上CATIA】下载。本功能提供14天免费试用，试用期满后需要付费注册

程序亮点：

Ø 有装配版和实体版两种模式，装配版只截图零件图片，实体版则对多实体零件各个实体分别截图

Ø 可设置图片中放置1到6个视图以便更清楚表达零件形状

Ø 截图背景可选择纯白或原始窗口背景

Ø 可选择输出Png\Jpeg\Tiff\Gif\Bmp等5种图片格式

Ø 可自动关闭点线面等辅助元素后再截图

Ø 可自定义图片保存路径

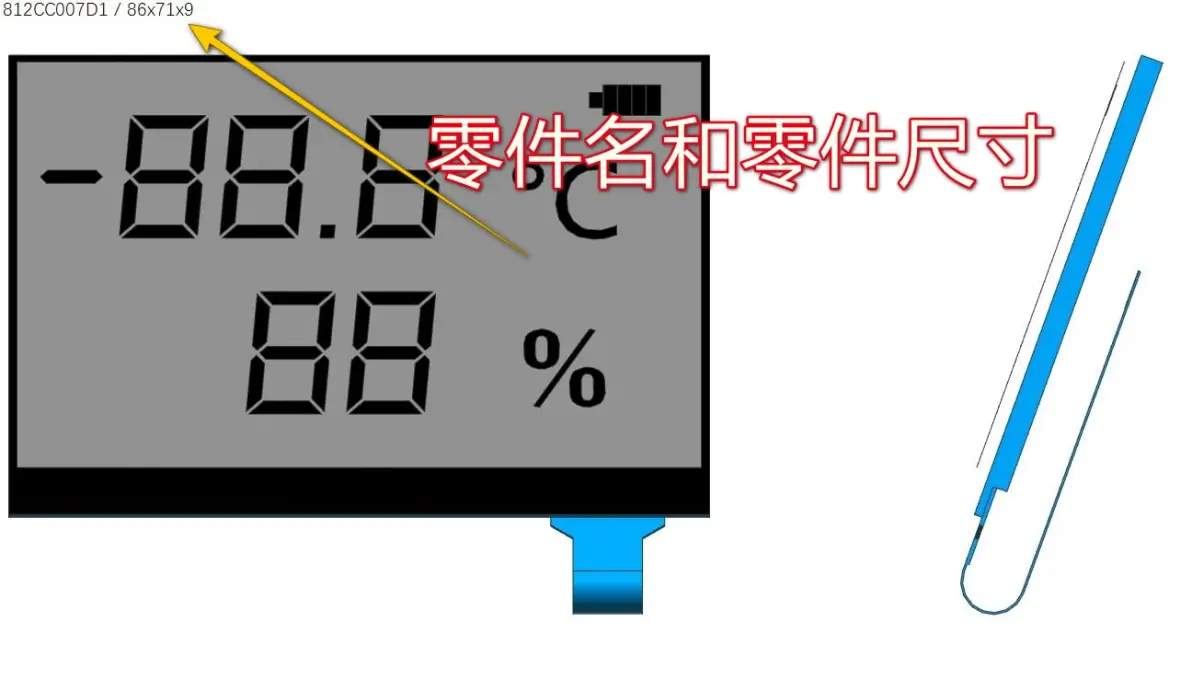

Ø 图片左上角自动添加零件名称或实体名称，自动添加零件的长宽高尺寸

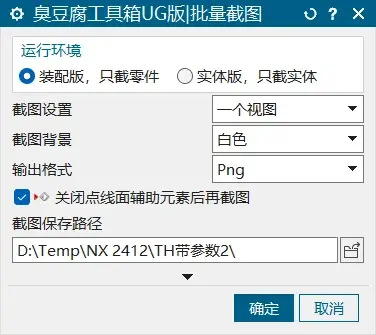

程序界面

程序选项说明:

由于大部分选项都是见文知义的，在此不再赘述。

Ø 需要注意的是NX11.0及以下版本，图片左上角的长宽高尺寸是基于绝对坐标系下的长宽高（不一定是最小包容体）。NX12.0及以上版本，程序会自动取得最小包容体的长宽高，因为计算精度的原因，长宽高可能会比理论值多0.1（取值原则是宁大勿小，而非四舍五入，即一定会“包裹”零件）

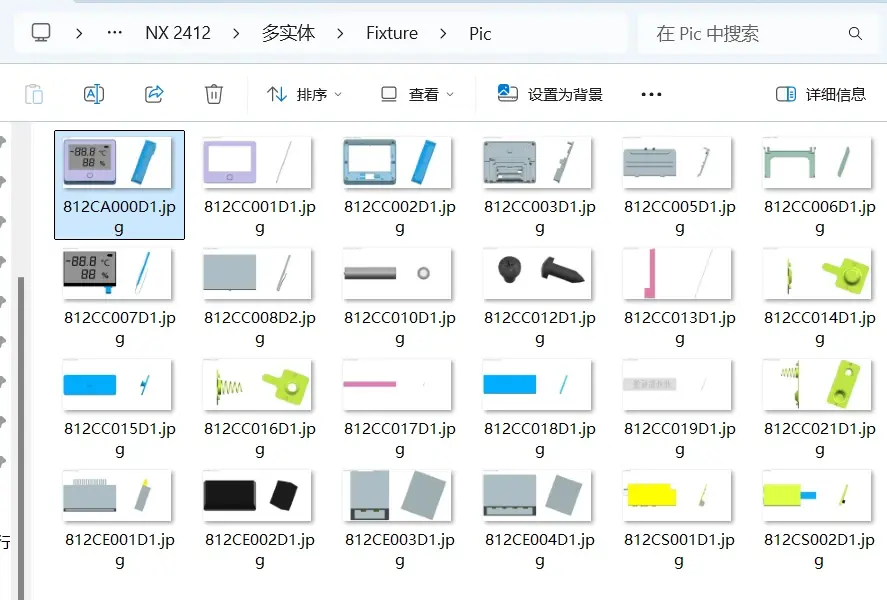

结果示例

可在官网www.chuysoft.cn下载本插件，或关注微信公众号 【UG遇上CATIA】下载

如果您觉得对您有帮助，请点赞或转发给有需要的人，谢谢您的支持！
