UG/NX体操作：「修剪体」命令详解

一、「修剪体」命令概述

使用修剪体命令，可以通过面或平面来修剪一个或多个目标体。可以指定要保留的体部分以及要舍弃的部分。目标体呈修剪几何元素的形状。

• 必须至少选择一个目标体。
• 可以从同一个体中选择单个面或多个面，或选择基准平面来修剪目标体。
• 可以定义新平面来修剪目标体。

您将使用“修剪体”去除：

• 材料，对复杂倒斜角或开孔使用基准平面。
• 材料，对更复杂形状使用曲面（片体）。
• 重叠几何体，然后完成其他布尔操作。

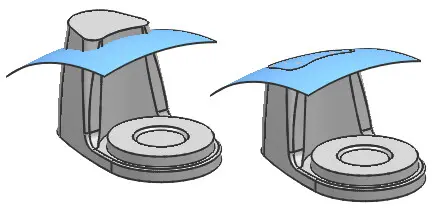

创建修剪体时，矢量指向要移除的目标体部分。

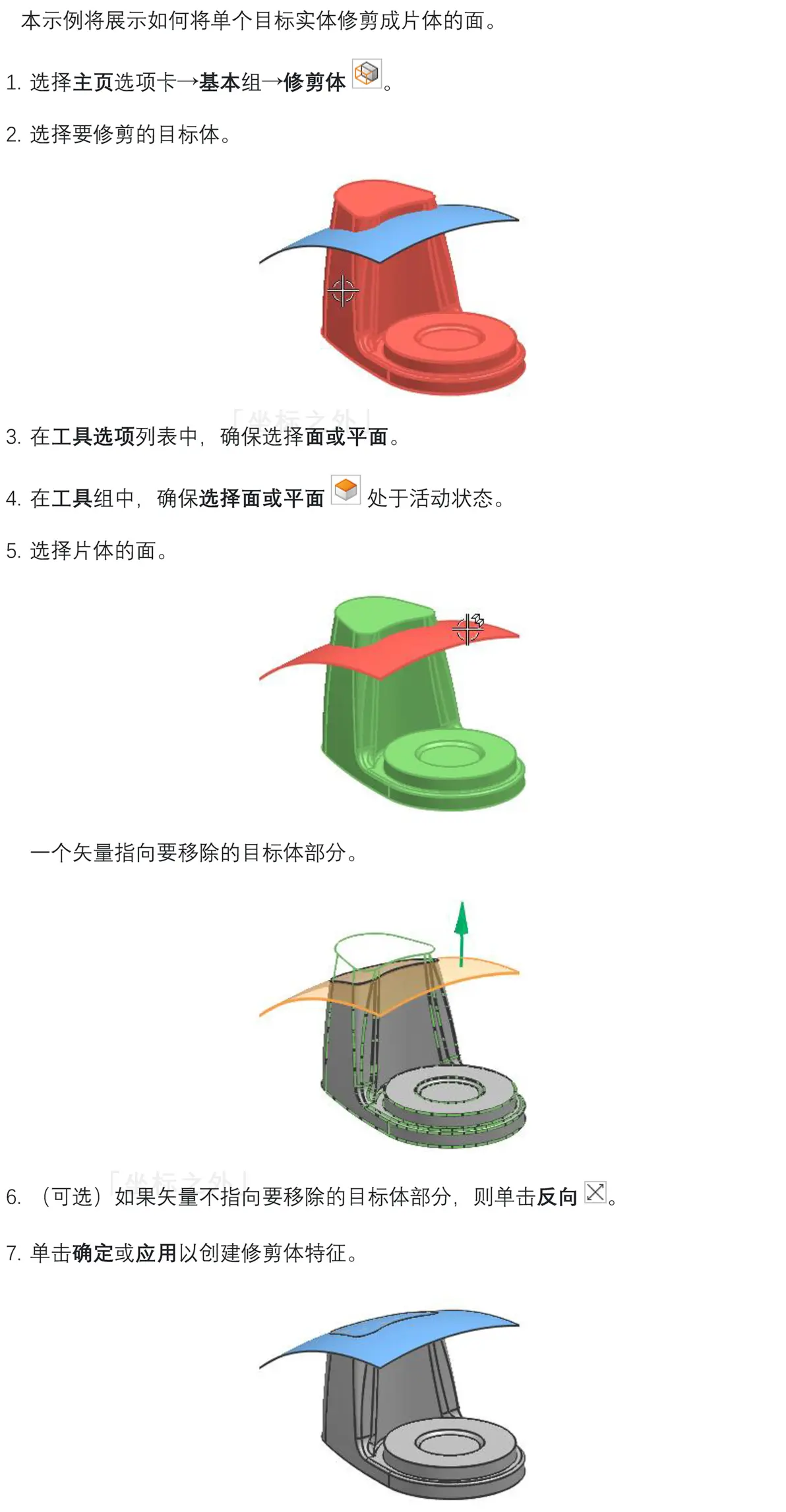

二、示例
