UG/NX：「整体变形」命令解析

一、「整体变形」命令概述

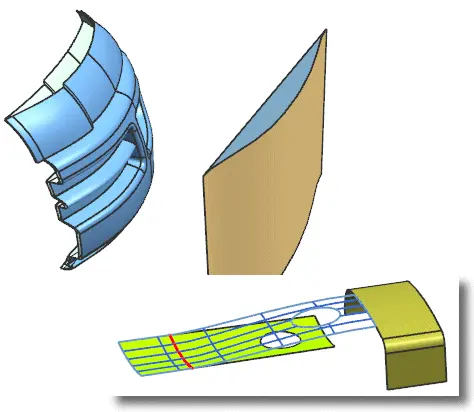

通过整体变形命令可使用几何体和值的组合、两条曲线的关系，或两个曲面的关系对曲面区域进行变形。通过 11 种类型的整体变形可获得多种几何体和值的组合。

整体变形用于以可预测的方式对曲面进行具有完全关联的变形。您可以使用它修改现有曲面，同时保留其美学属性。您还可以使用它修改曲面，以考虑金属成形时回弹的影响。

使用着色预览以度量整体变形结果

着色的结果将只与片体允许的小平面一致，这就是为什么预览不是验证整体变形操作结果的完整证明方法的原因。如果曲面的大部分区域是平的，有时可能需要调整面分辨率公差来增加小平面数，从而获得正确的着色显示。

可以在可视化首选项对话框的高级子节点中更改面的分辨率公差。还可使用截面分析栅格查看正确结果。

二、示例

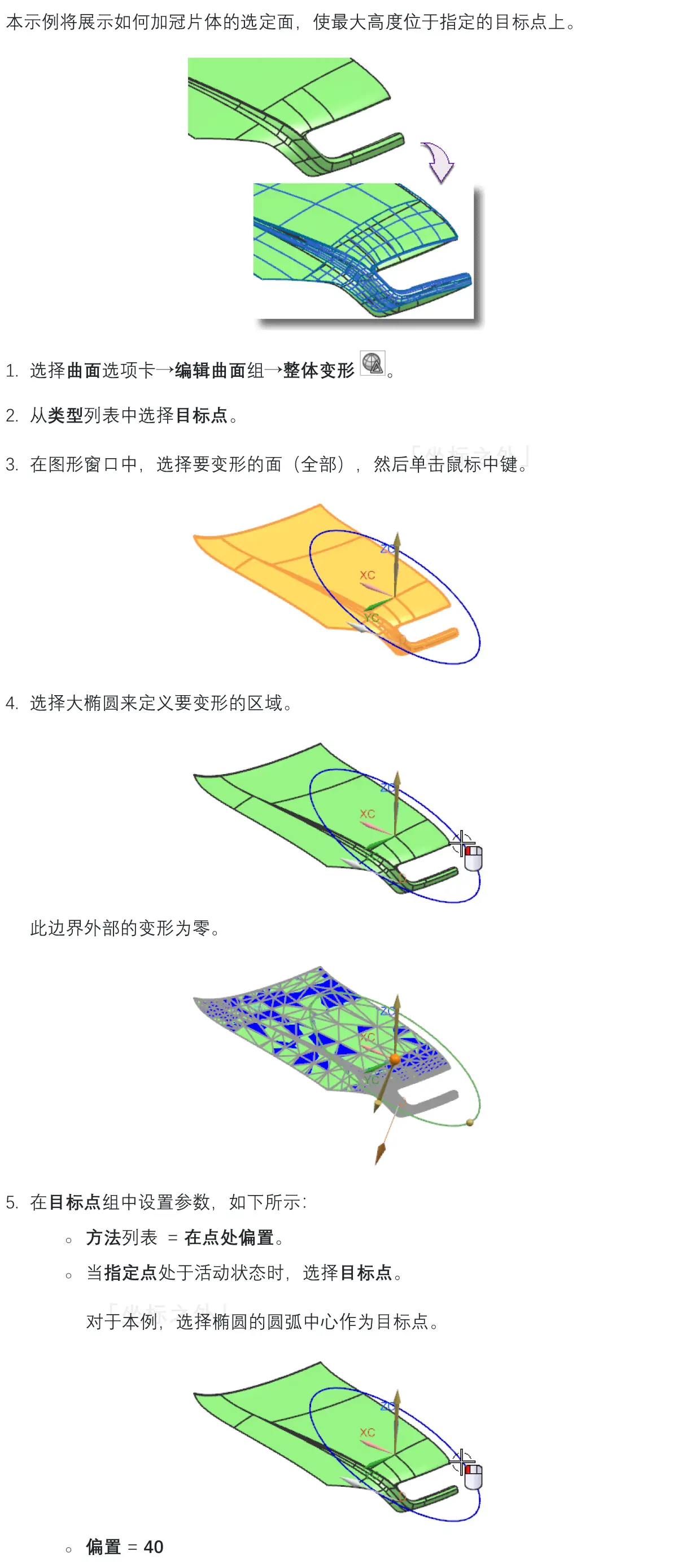

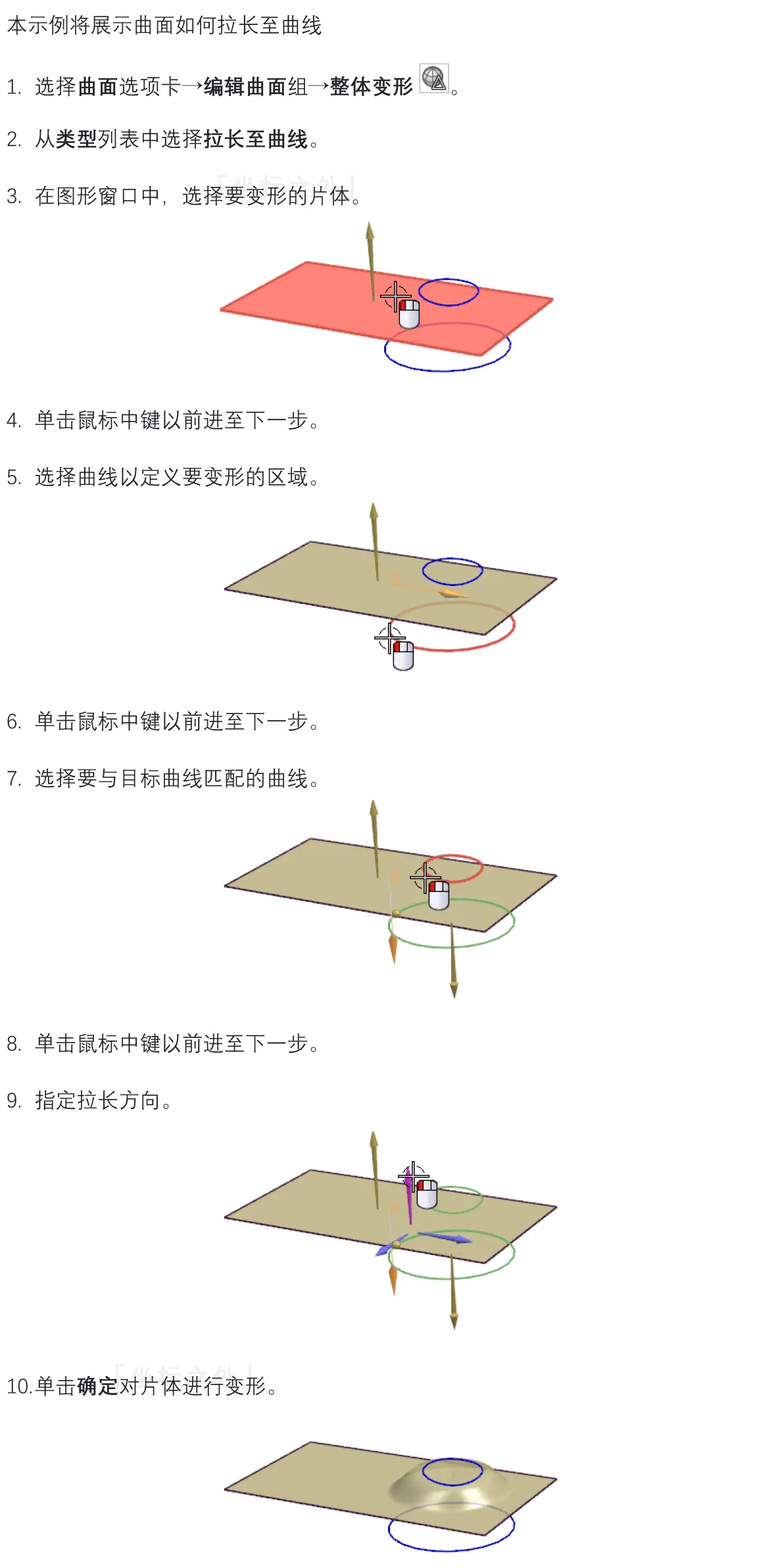

示例一

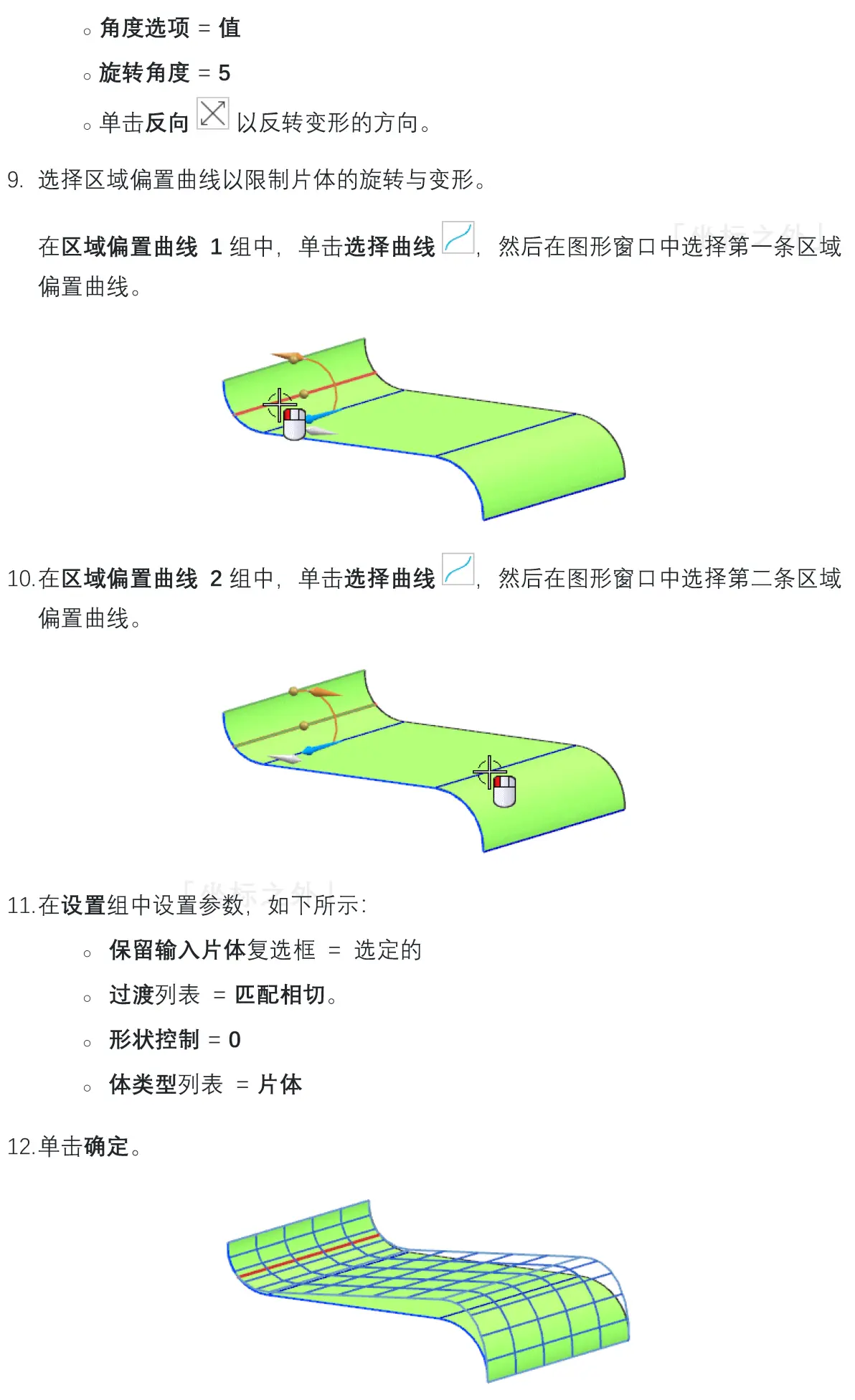

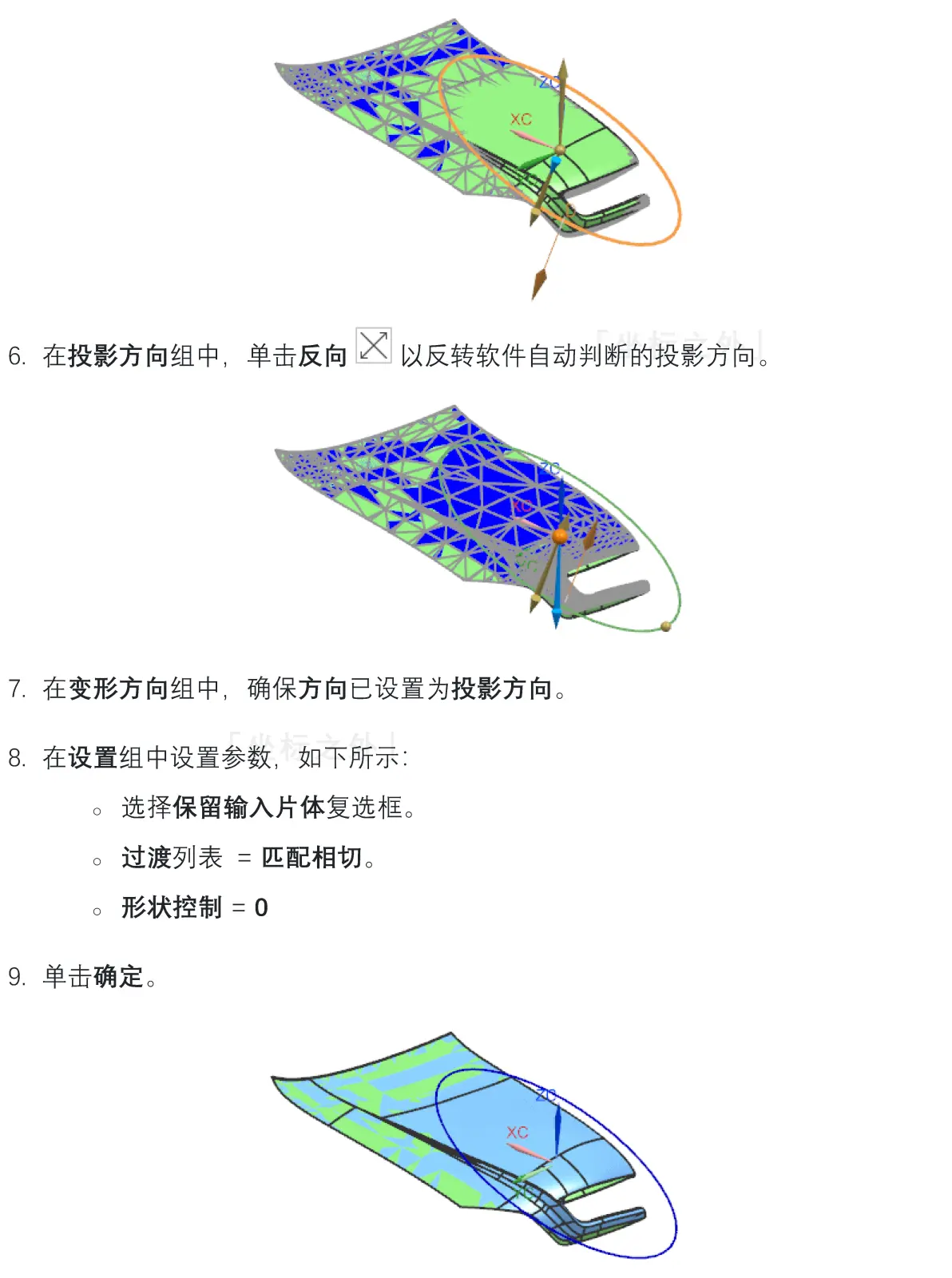

示例二

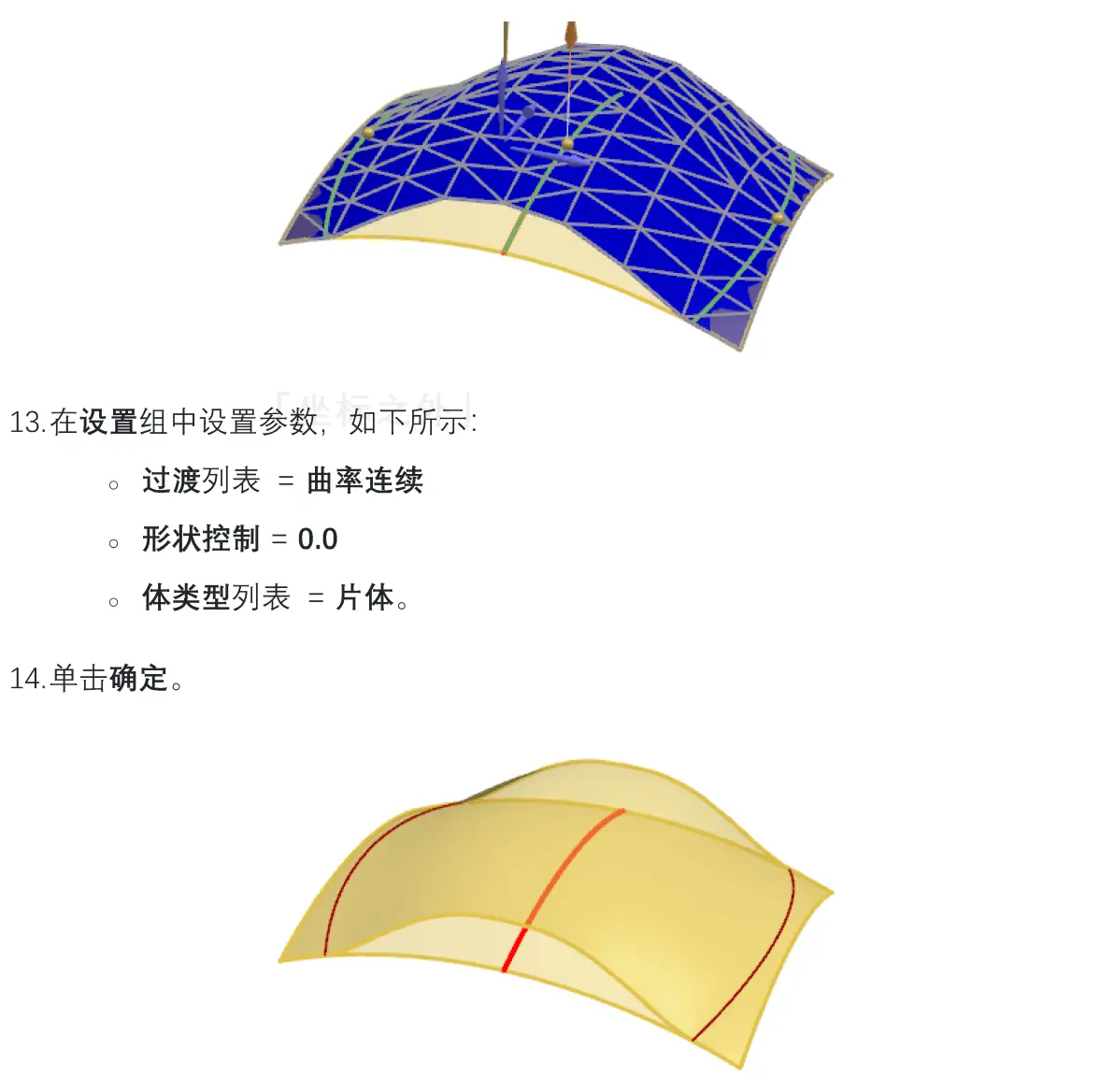

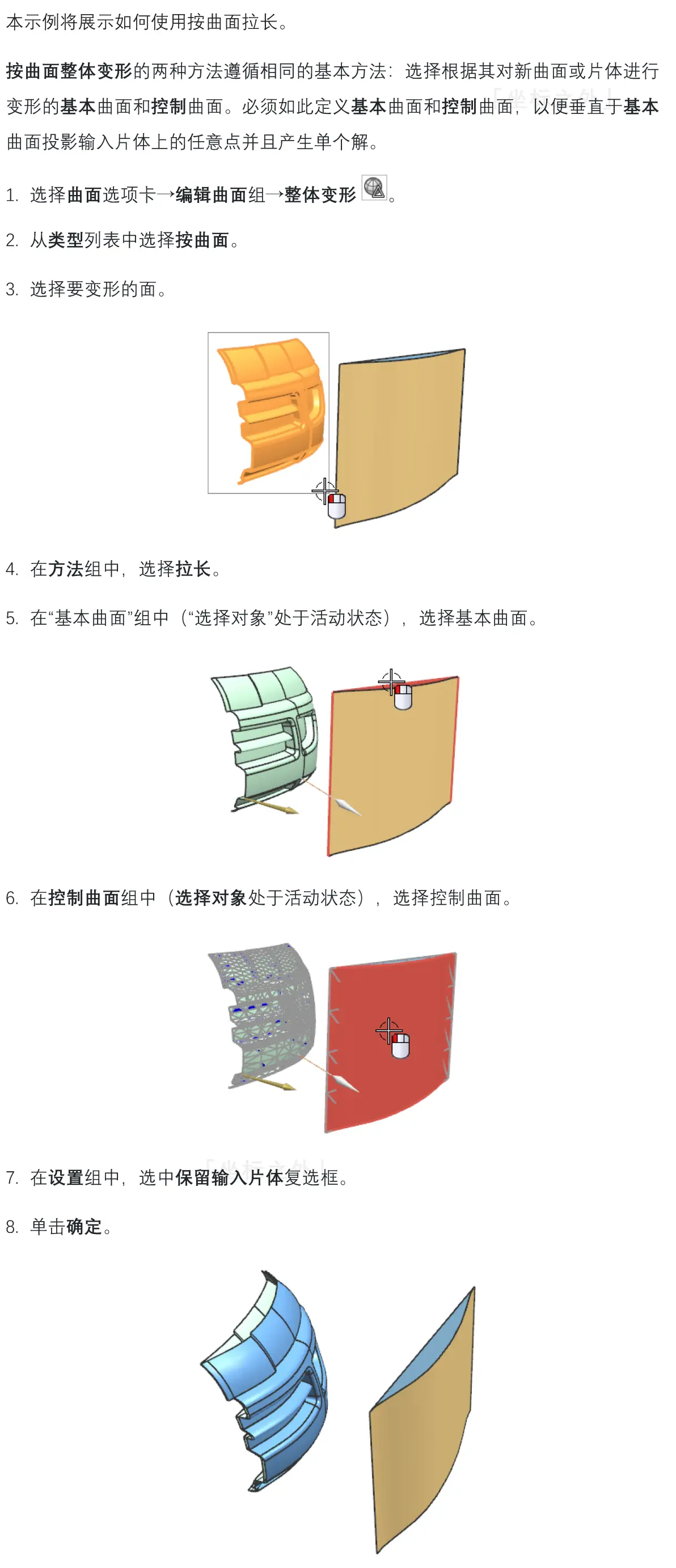

示例三

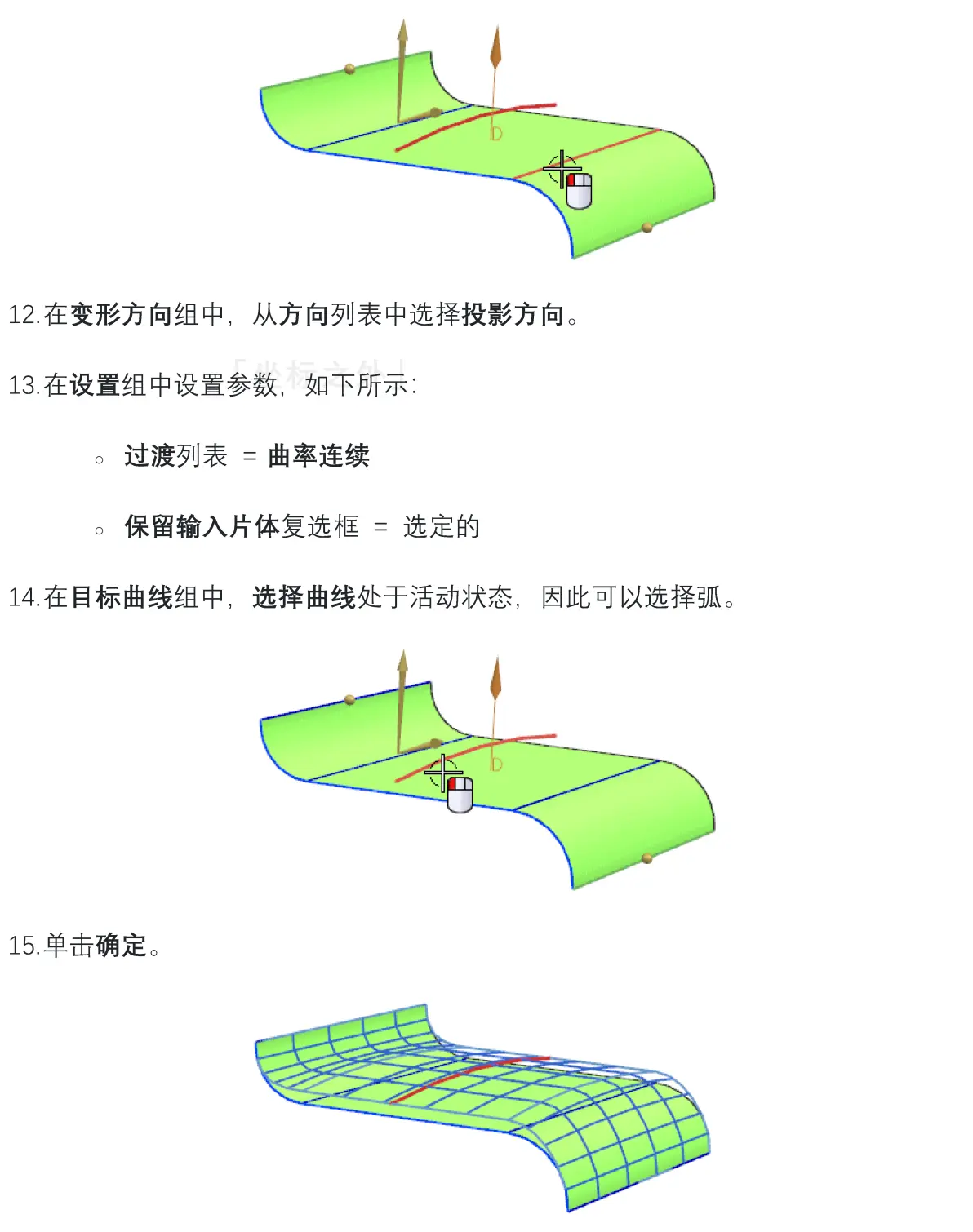

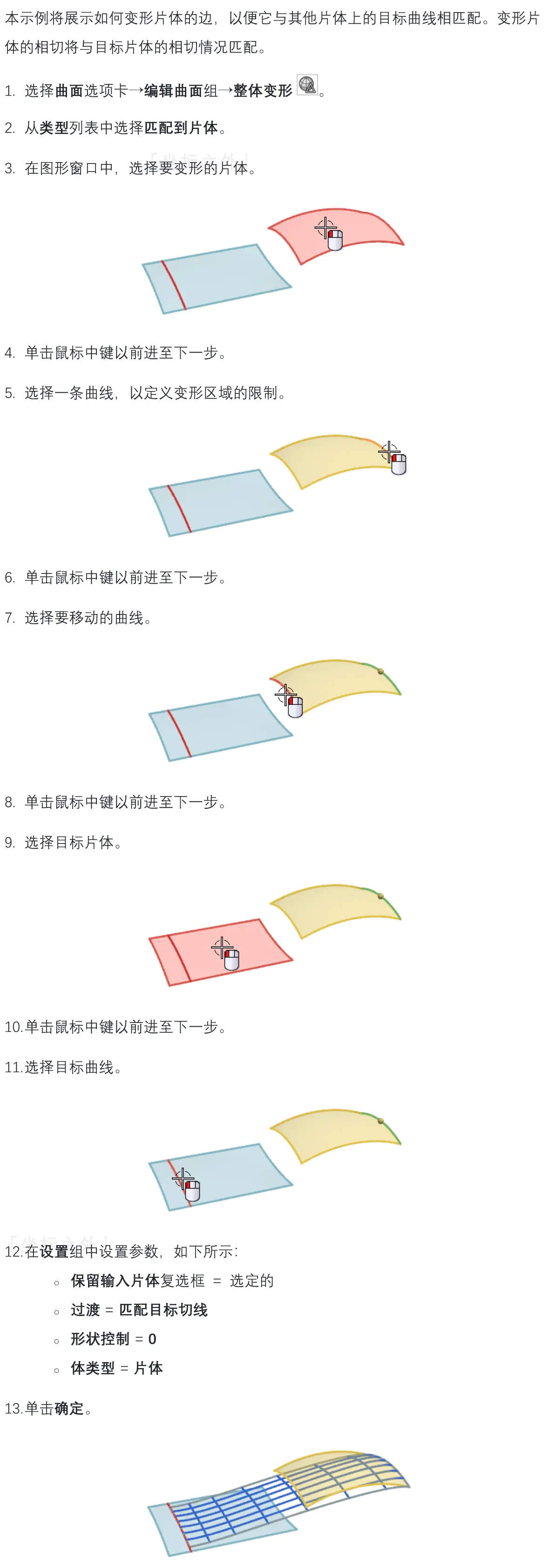

示例四

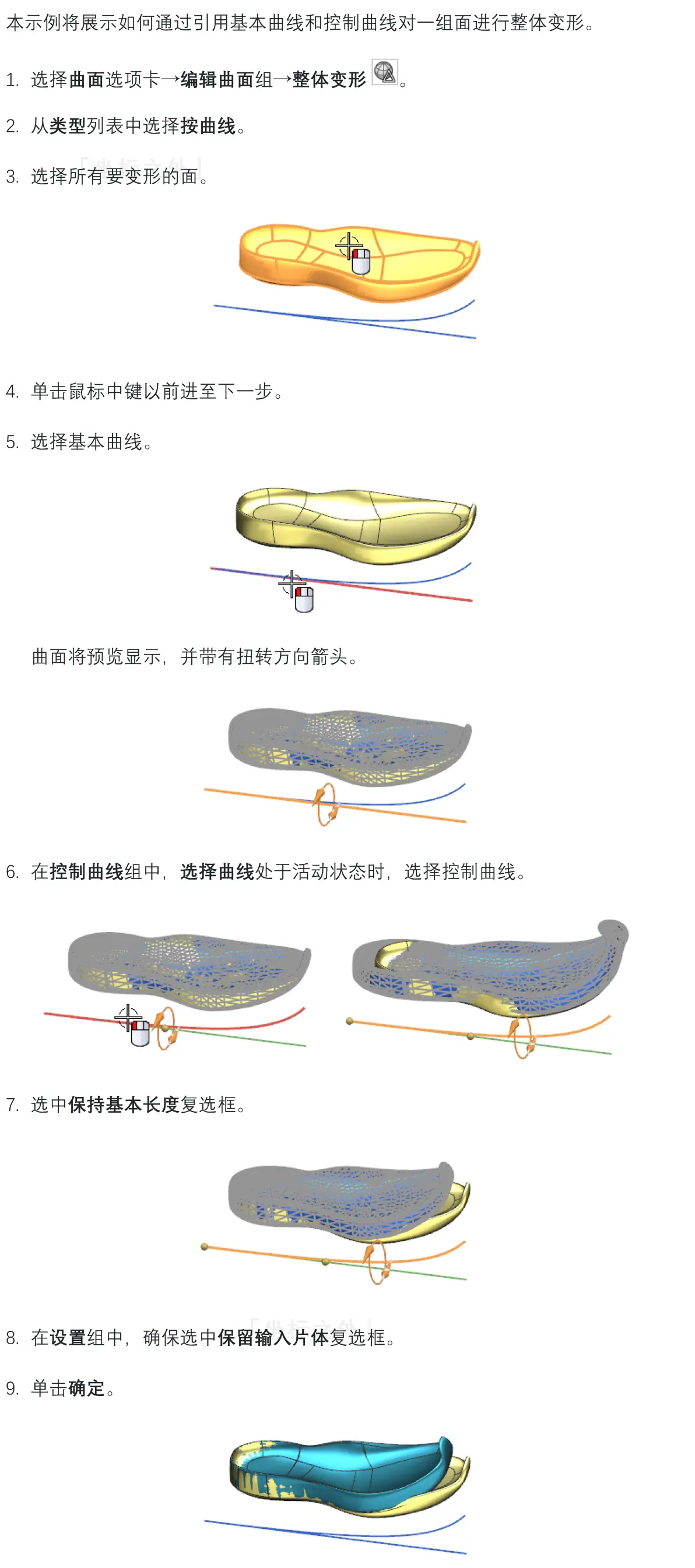

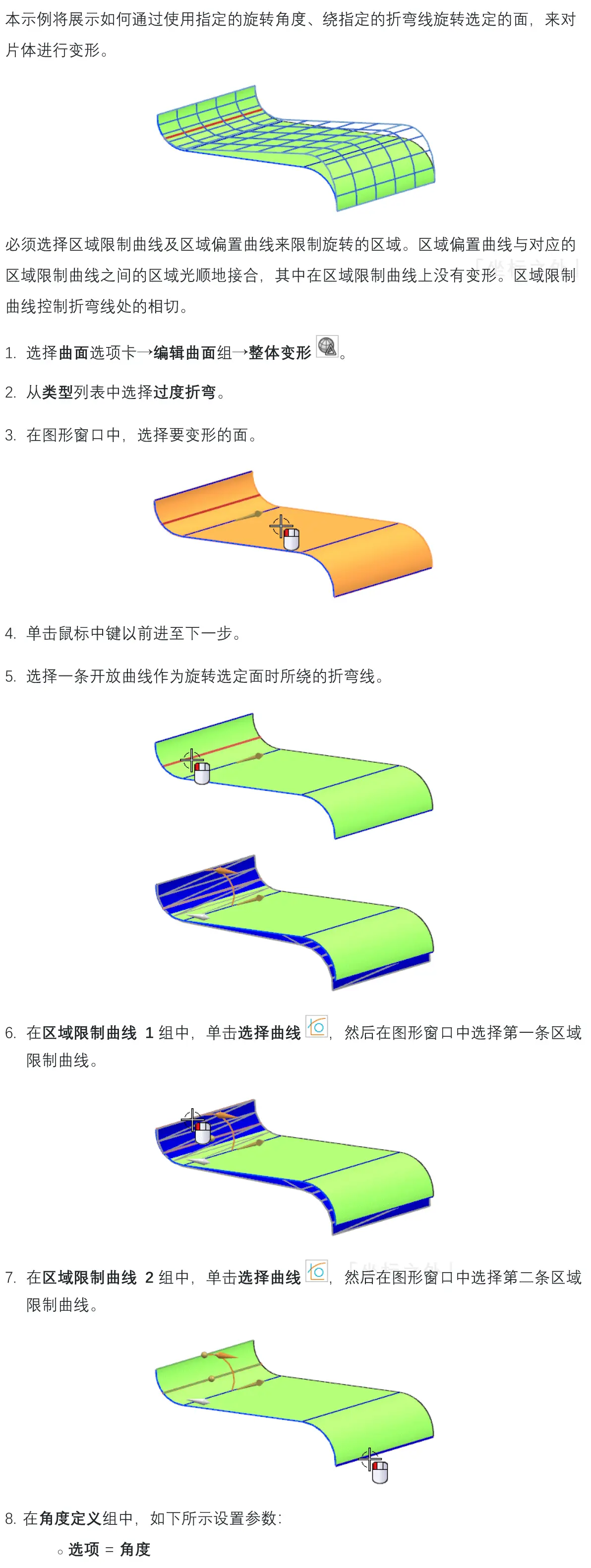

示例五

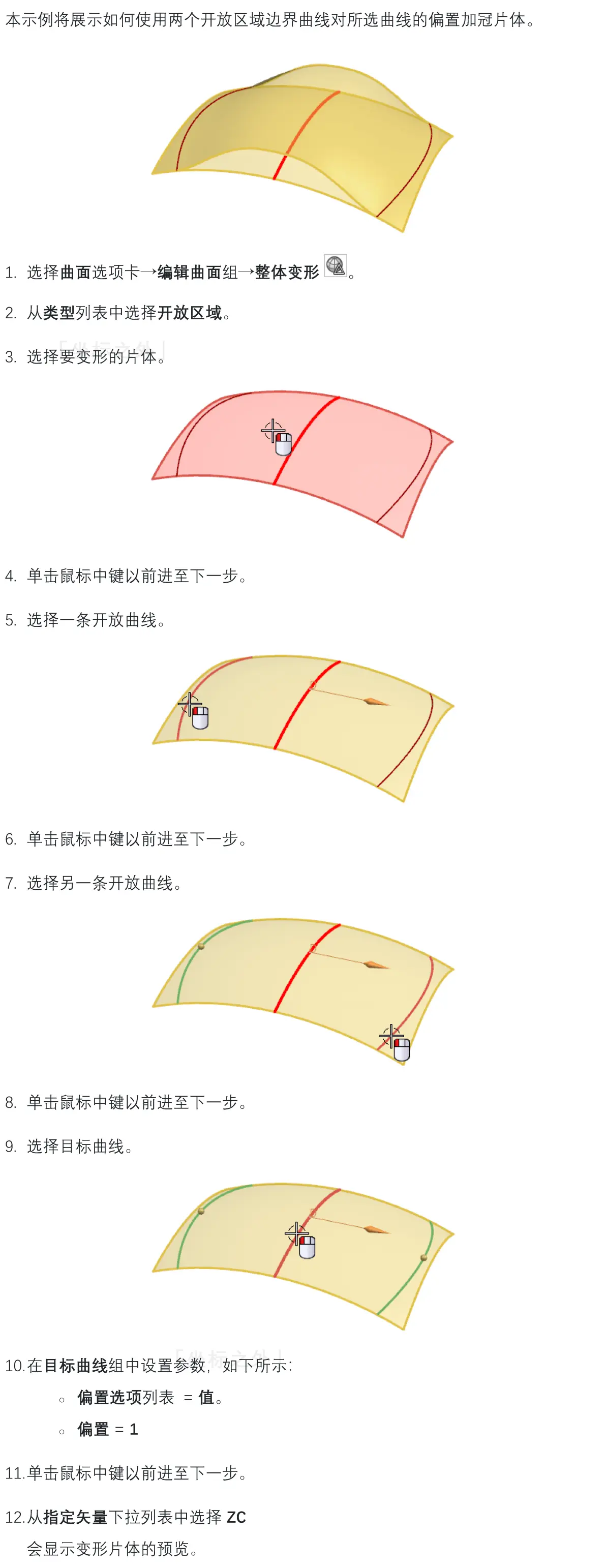

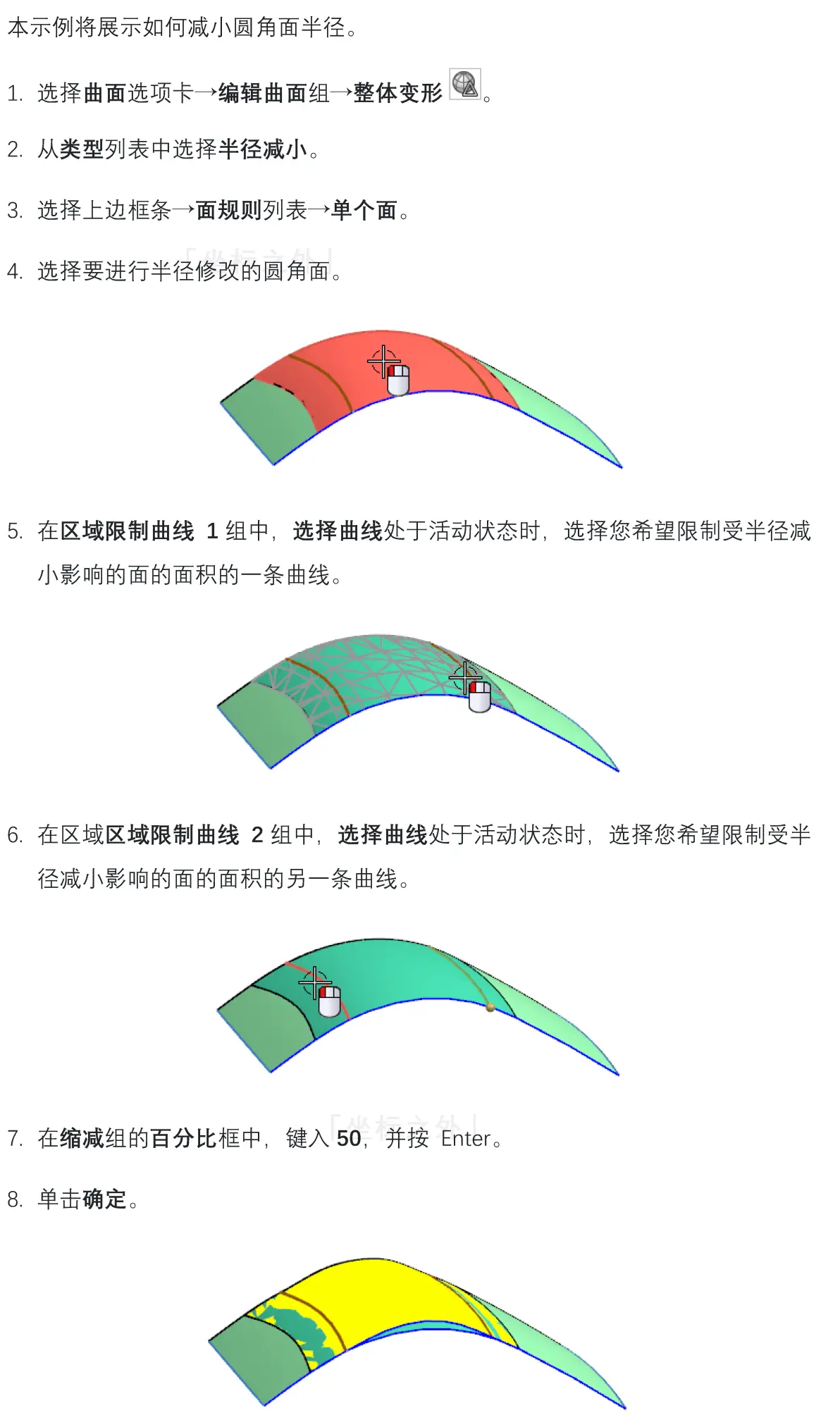

示例六

示例七

示例八

示例九
