UG/NX：「拉伸框架」命令解析

一、「拉伸框架」命令概述

使用拉伸框架命令，可以通过拉伸现有的框架面、框架边或框架多段线来创建新的框架面。

• 拉伸框架可以将新的细分几何体添加到细分体，如新的顶点、新的边、新的面。
• 在一次拉伸框架操作中，可以选择多个面或边。

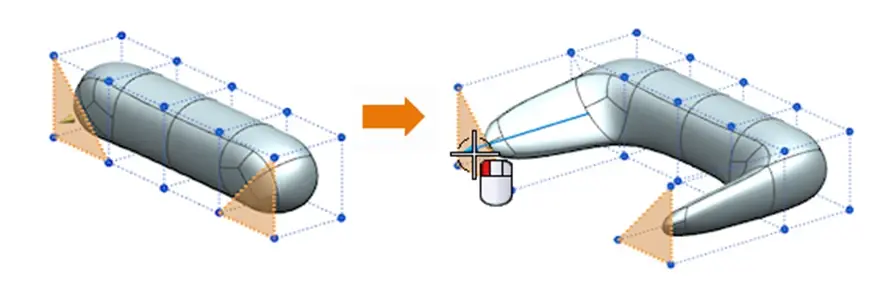

拉伸了多个框架面

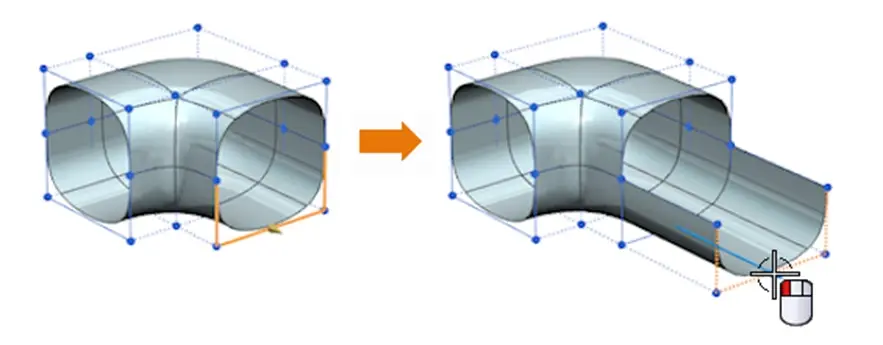

拉伸了多个框架边

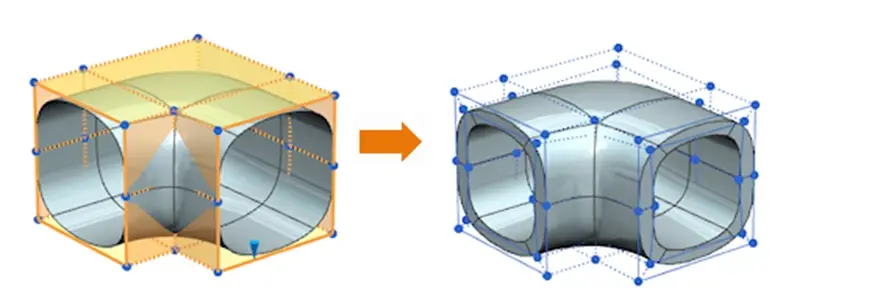

• 如果选中了开放片体的所有面，可以对这些片体进行加厚。

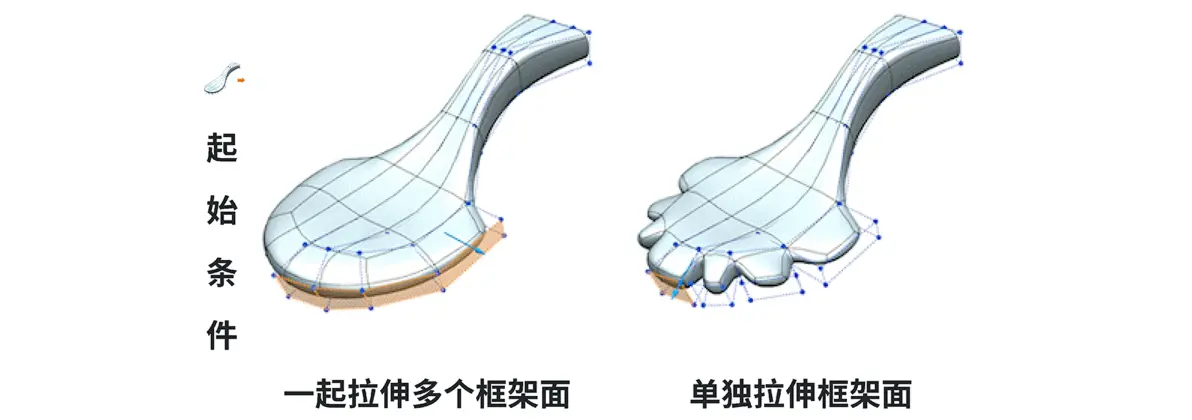

• 结果根据所选的对象而不同。一次拉伸多个几何实体与多次拉伸单个几何实体会产生不同的结果。

• 拉伸框架命令的变换选项可用于执行多个平移、旋转和缩放操作。

 二、示例

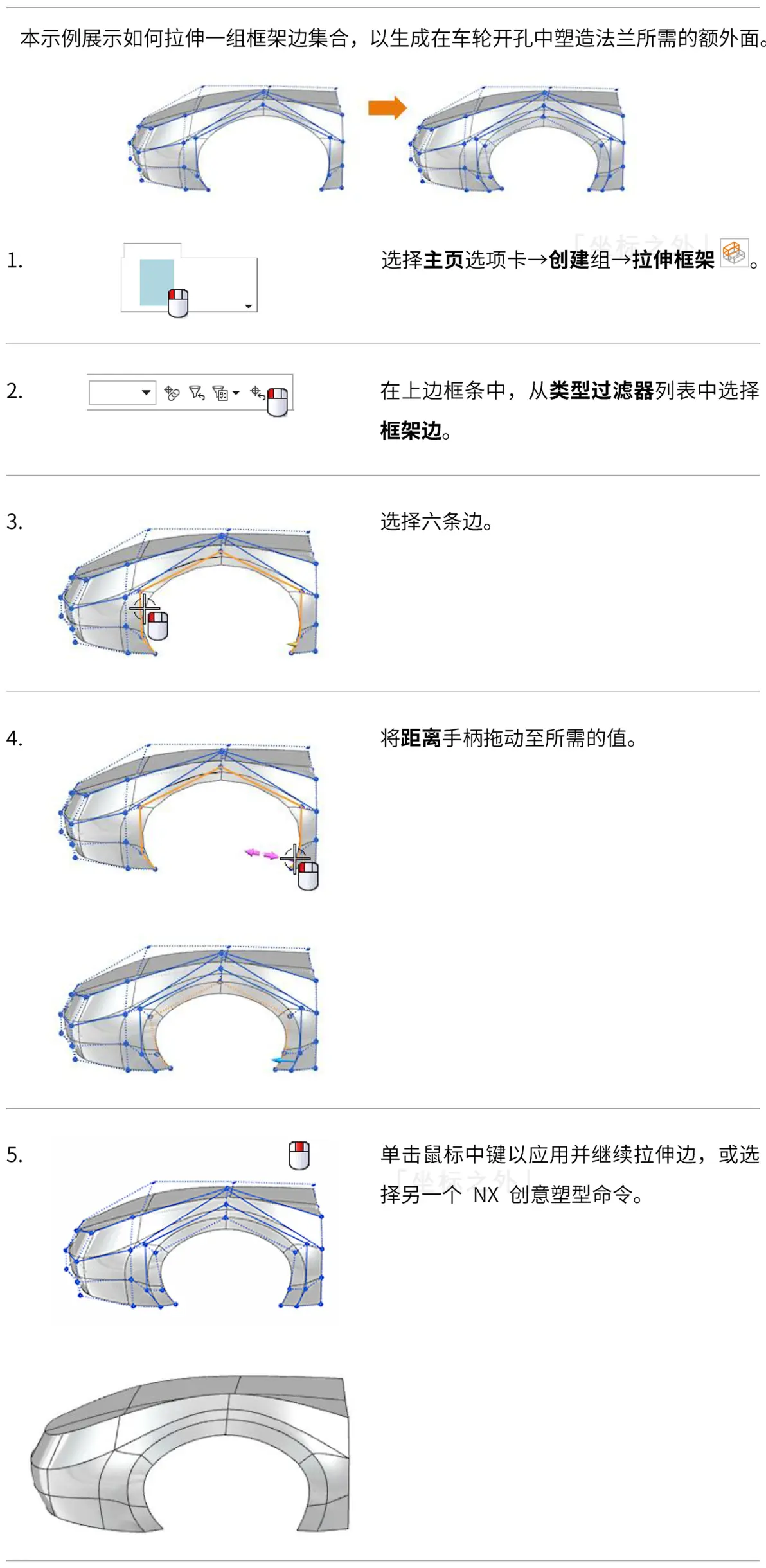

示例一

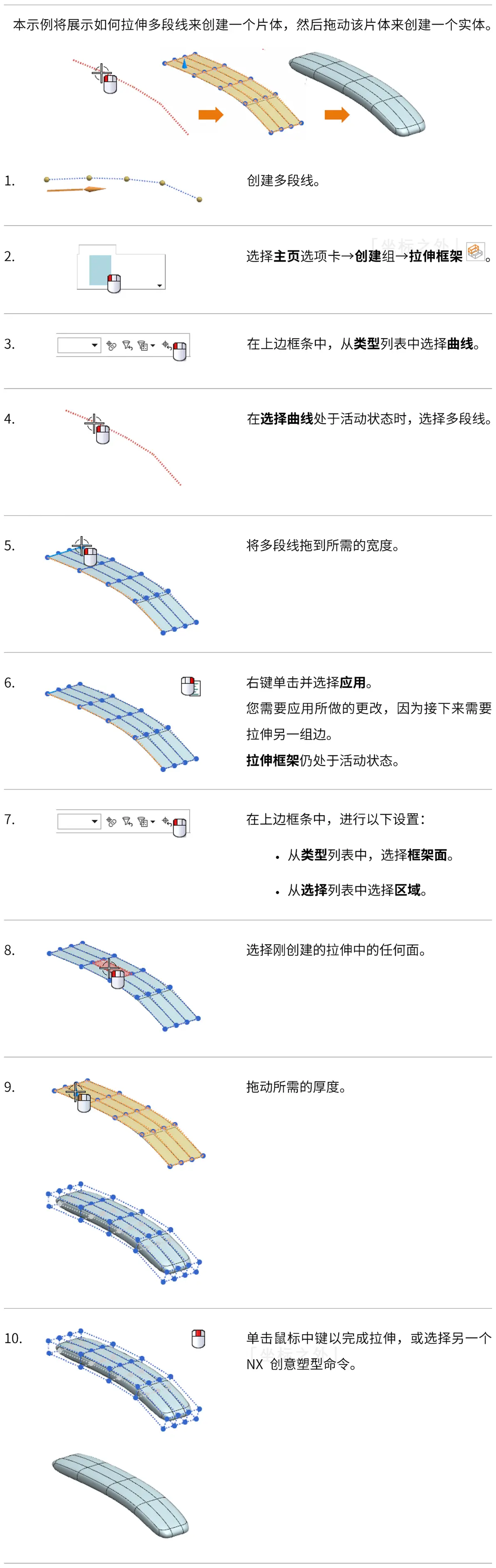

示例二

示例三
