UG/NX建模技巧：「框架多段线」命令详解

一、「框架多段线」命令概述

使用框架多段线命令可以创建或编辑一条直线或一组直线，用来创建控制框架。框架多段线对拉伸、旋转、放样或扫掠操作非常有用。

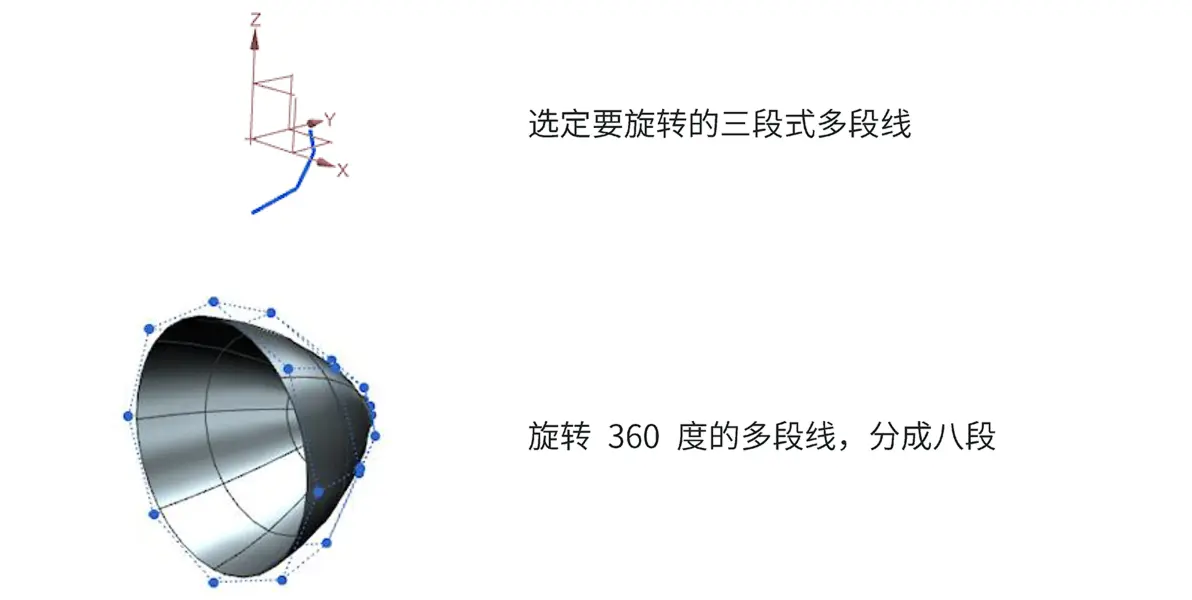

示例：

框架多段线是通过指定它的点创建的。每个指定的点定义一段多段线。

您可以：

• 在框架几何体或非框架几何体上选择任意点。
• 拖动任何多段线线段端点的位置。
• 在 NX 创意塑型首选项对话框中定制框架多段线的颜色、线型、宽度和顶点样式。

离开 NX 创意塑型任务环境时，将会隐藏当前细分特征中的任何框架多段线。只有在编辑该特定细分特征时，它们才会再次显示。

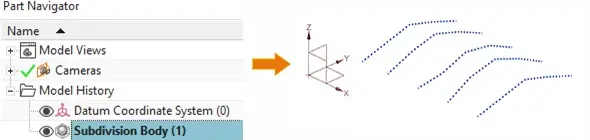

细分特征可以只包含框架多段线，但它们必须通过部件导航器进行编辑，因为它们不会显示在 NX 创意塑型任务环境外部。

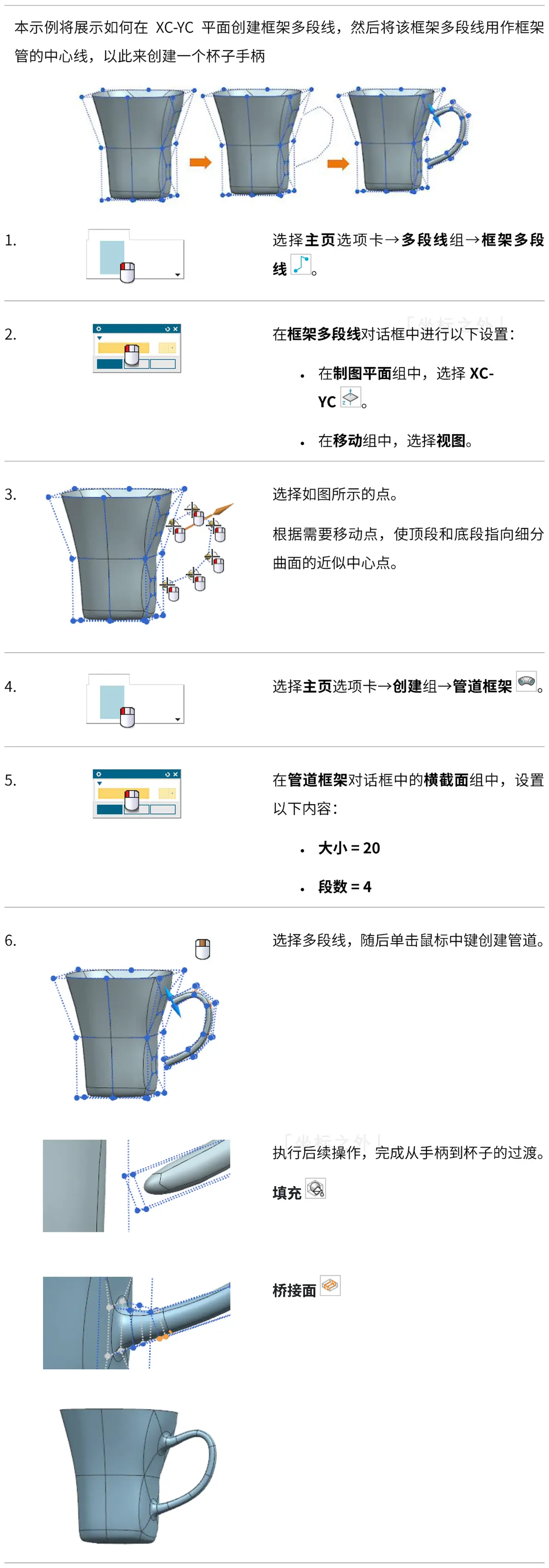

二、示例
