UG/NX：「对称建模」命令详解

一、「对称建模」命令概述

当想要创建在模型中对称的几何体时，可使用开始对称建模命令。

在创建几何体时，可以轻松地打开或关闭对称建模。

开始对称建模

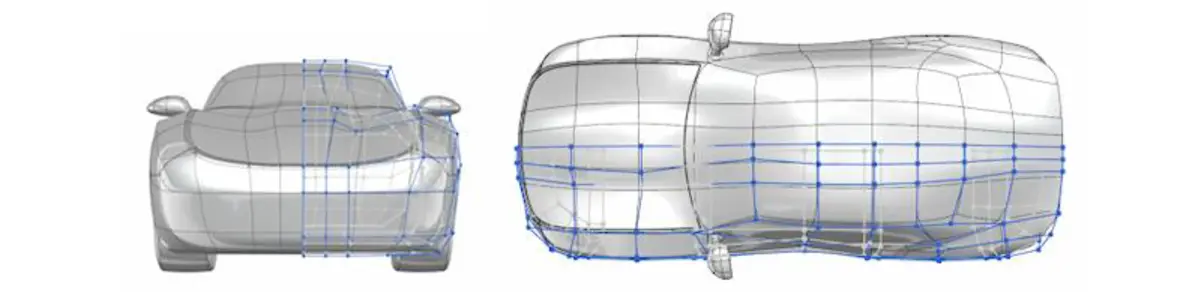

选中后，会围绕指定的平面镜像细分建模几何体。

• 对控制框架的任何操作都会导致立即更新细分体及其镜像的一半。
• 可以选择要投影到对称平面的开放边建立一个封闭的模型，或者让系统在对称平面上切出一个封闭的模型。
• 允许在对称平面上使用开放边。
• 只要启用了对称建模，就会用原始的一半和镜像的一半创建所得到的细分体。

停止对称建模

选中后，将关闭对称模式。

• 任何镜像的几何体都会获取自身的控制框架并成为独立的对象。
• 如果用户想要先塑造出对称的形状，然后再添加非对称细节，那么此工作流程就非常有用。

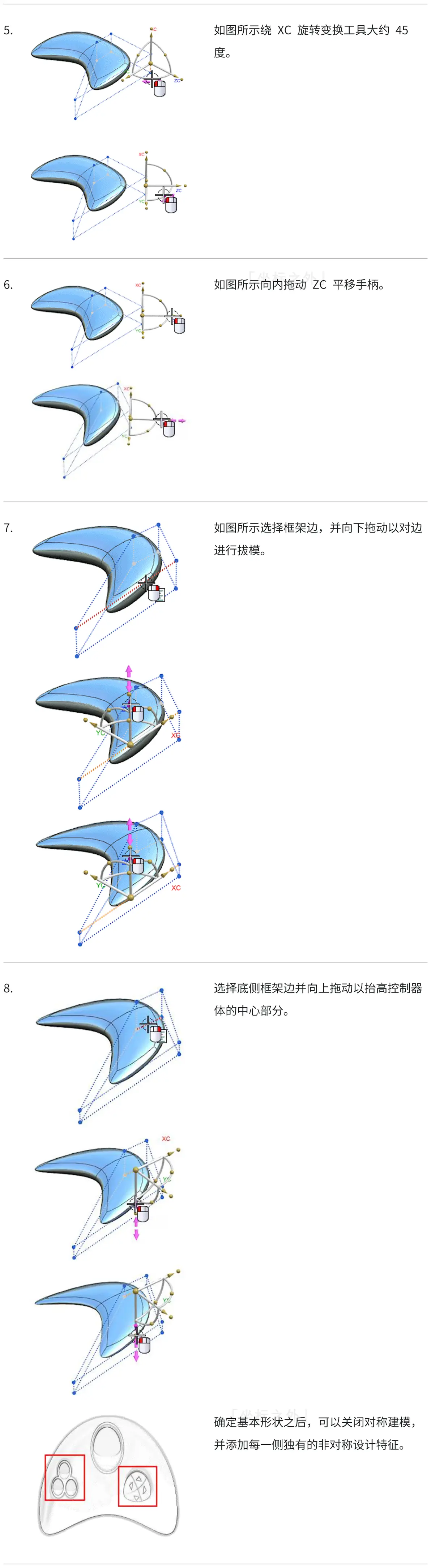

 二、示例
