UG/NX“曲线拟合”命令详解

一、「拟合曲线」命令概述

可使用拟合曲线命令,通过将二次曲线或样条拟合到指定数据点可创建这样的曲线。

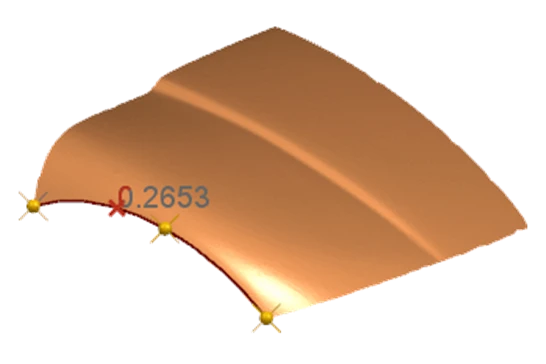

   在小平面体上拟合样条的示例


可以拟合样条、直线、圆和椭圆。

  • 样条、圆和椭圆可以是开放的或封闭的。

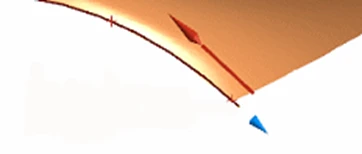

  • 使用手柄或场景对话框可以延伸直线和开放的圆、样条和椭圆。

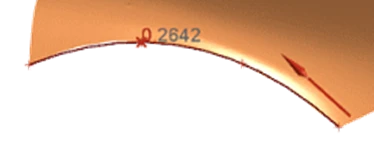

  • 屏幕上会显示最大拟合错误和错误位置。

数据点可在成链的点集中,或在小平面体、曲线或面上。

对于样条,可以设置端点和内部连续性约束,并且可以控制拟合的精度和形状,方法是指定:

  • 次数和段数
  • 次数和公差
  • 模板曲线

如果曲线、面、成链的点或选定的点是目标,则会创建关联的拟合曲线特征。对目标对象的任意修改均会导致关联的拟合曲线进行相应更新。拟合到小平面体的曲线没有关联。

二、示例
