UG/NX绘图基础：「抛物线」命令详解

—概述—

抛物线是与一个点（焦点）的距离和与一条直线（准线）的距离相等的点的集合，位于平行于工作平面的一个平面内。构造的默认抛物线的对称轴平行于 XC 轴。

创建抛物线：

1.    使用点构造器指出抛物线的顶点。

2.    定义抛物线的创建参数。

焦距是指从顶点到焦点的距离。焦距必须大于 0。

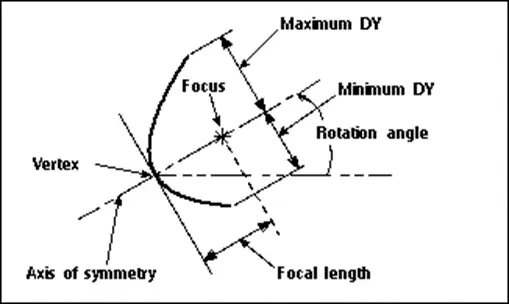

抛物线的宽度参数为“最小 DY”和“最大 DY”。“最小 DY”和“最大 DY”限制抛物线在对称轴两侧的扫掠范围。

DY 值通过限制抛物线的显示宽度来确定该曲线的长度。如果输入的“最小 DY”值在代数意义上大于“最大 DY”值，则较小的值会自动转为最小值，较大的值自动转为最大值。

抛物线的旋转角度是指对称轴与 XC 轴之间所成的角度。它是沿逆时针方向测量的，枢轴点在顶点处。
