UG NX：绘制挖掘机铲子的建模教程

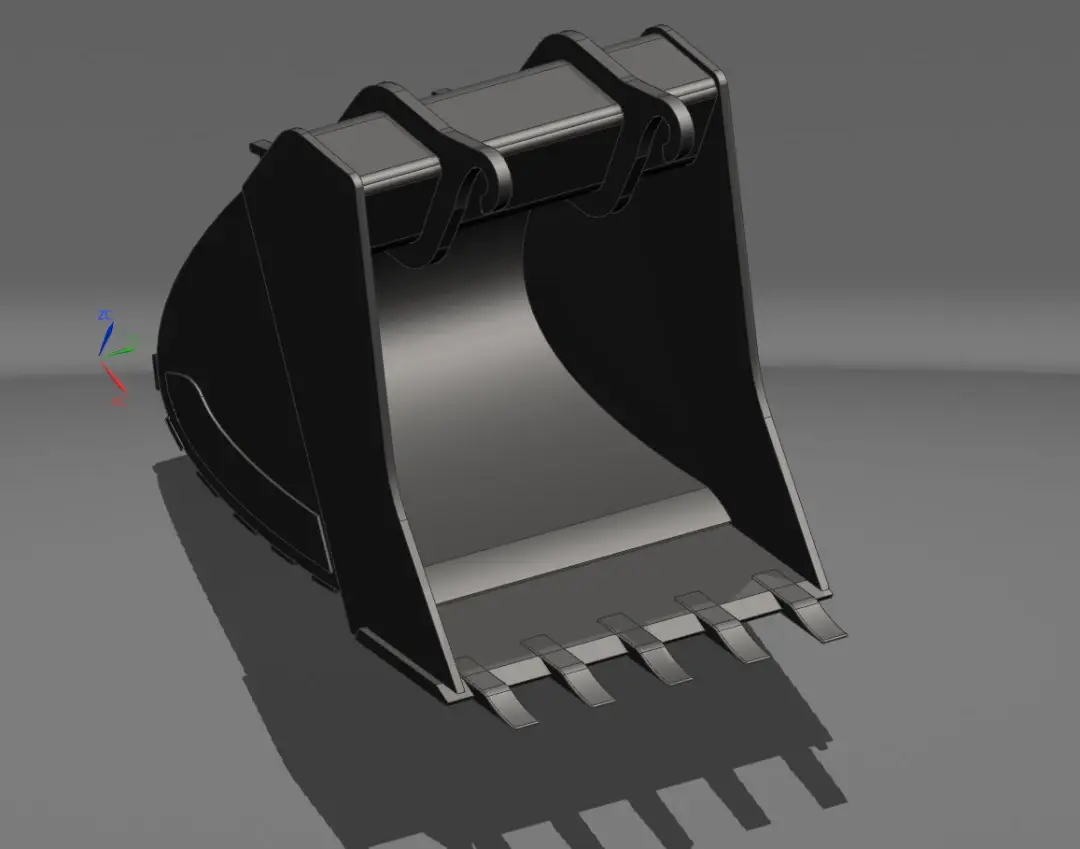

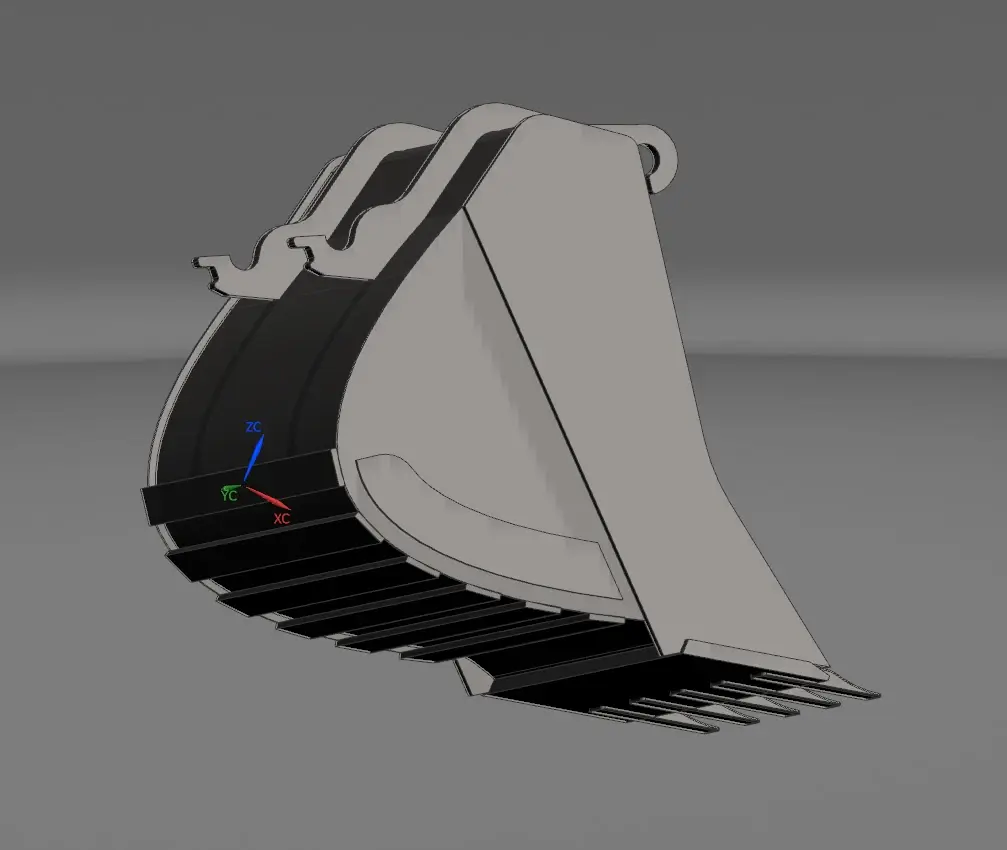

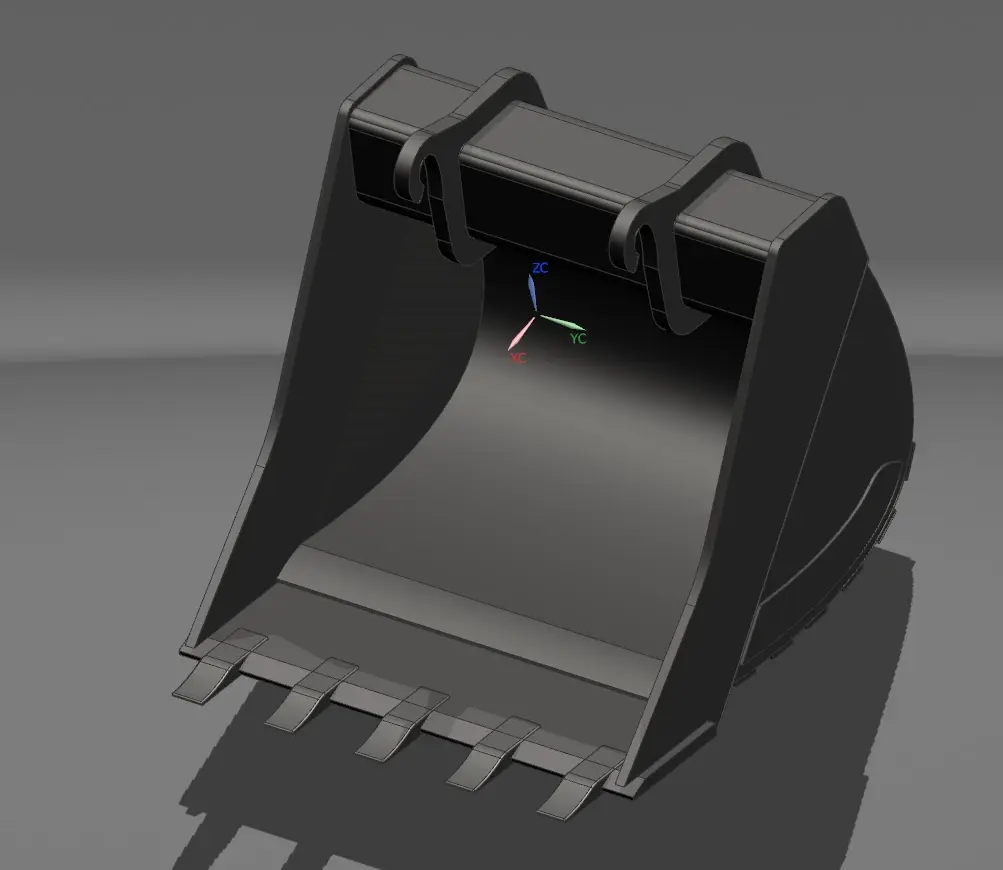

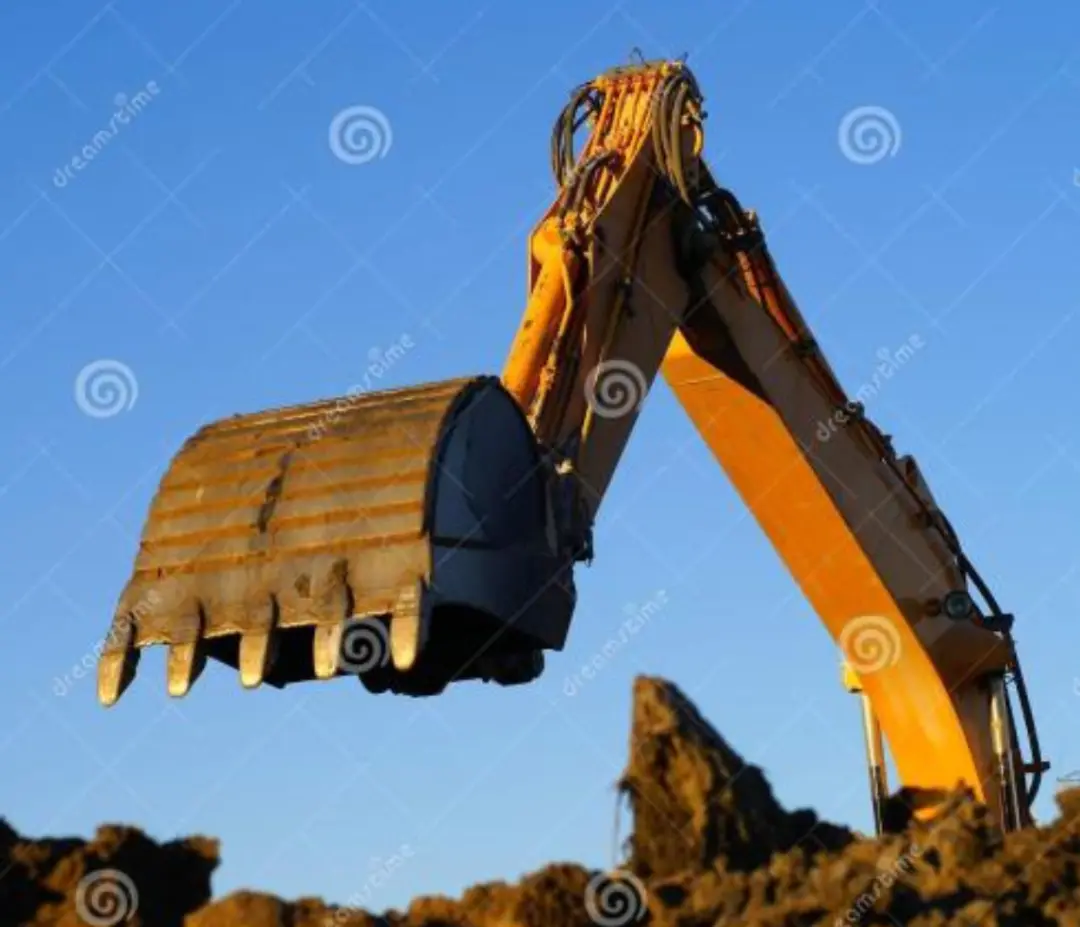

今天，我们来用UG绘制这么一个挖掘机的大铲子，看起来挺麻烦的，真做起来还是挺简单的，找个挖掘机小玩具就能照着画了！

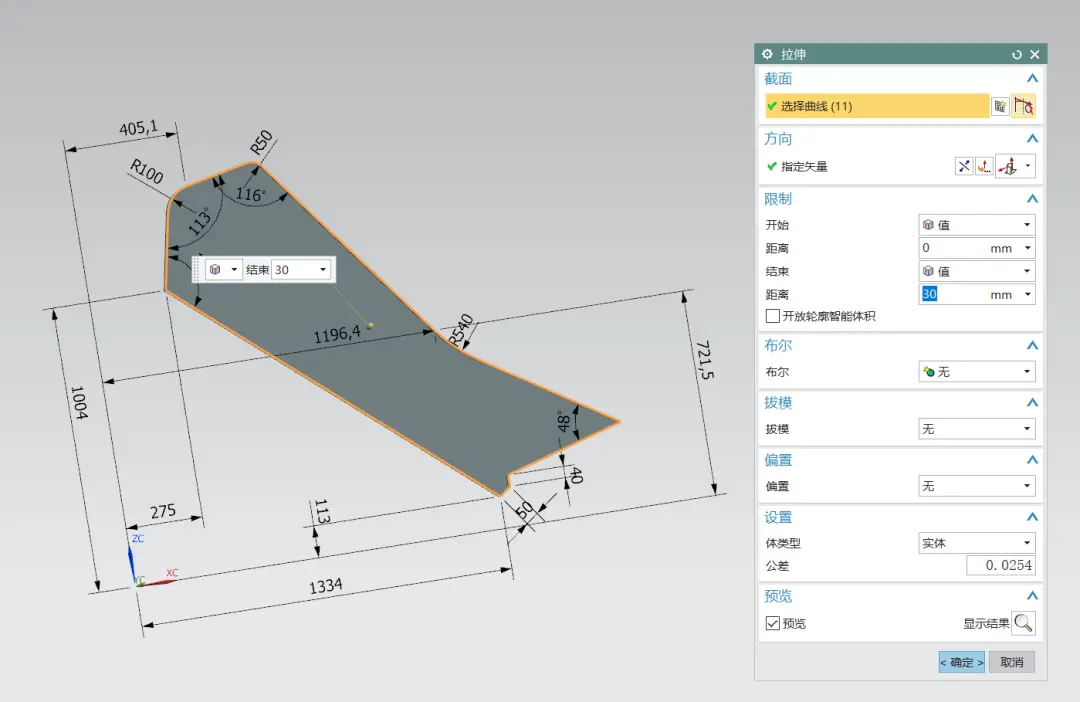

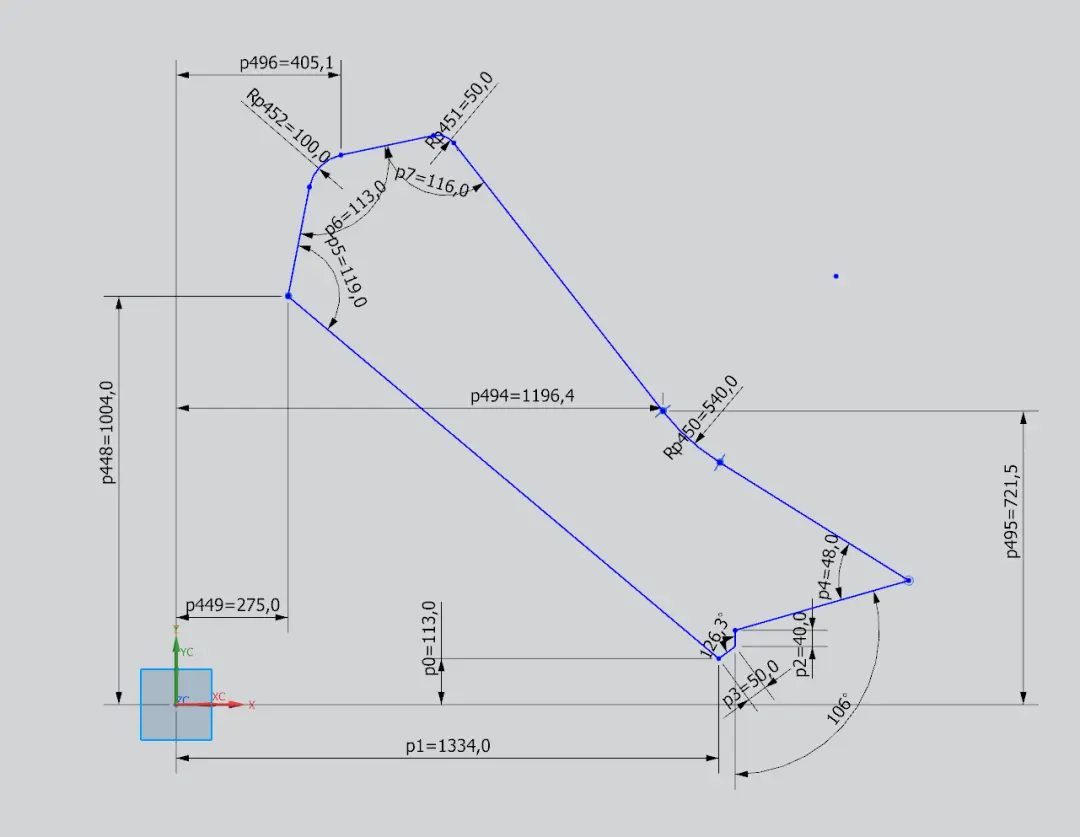

建模过程：  1.打开UG，在XY平面绘制草图，拉伸30mm。

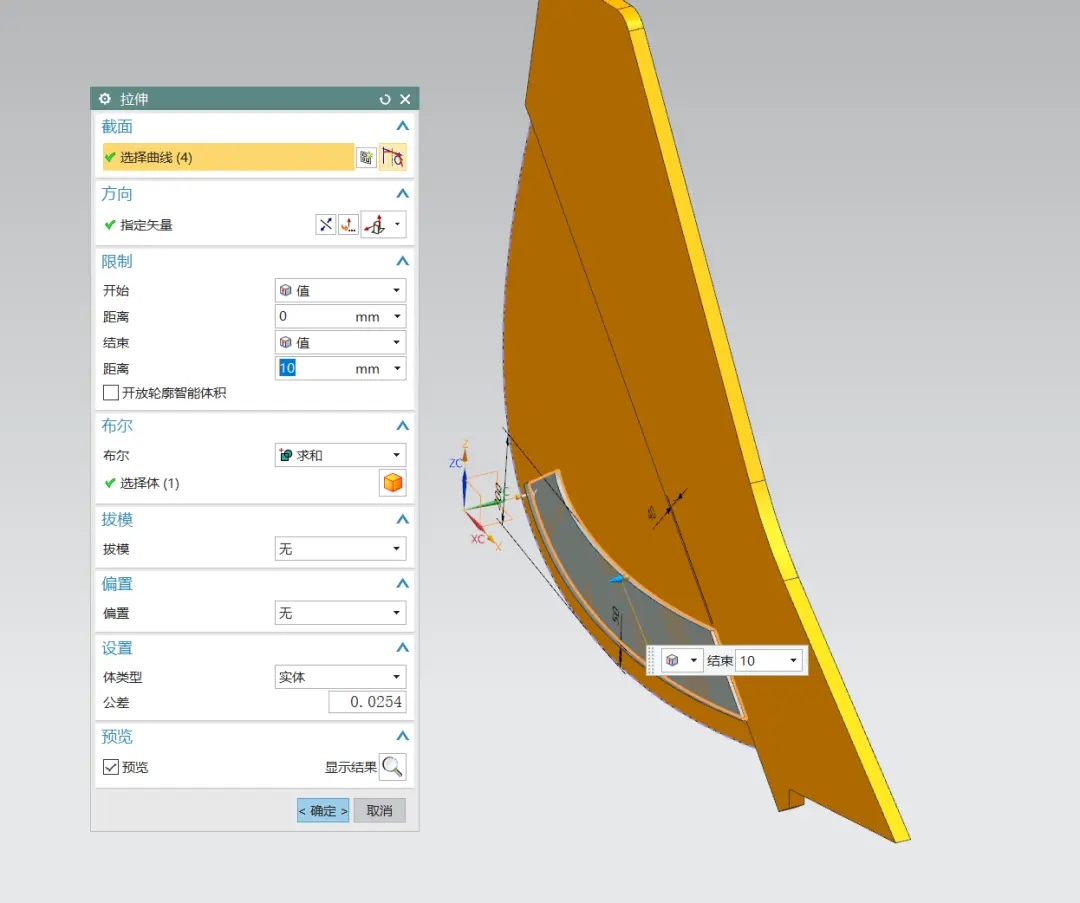

  2.继续在XZ平面绘制草图，拉伸10mm.

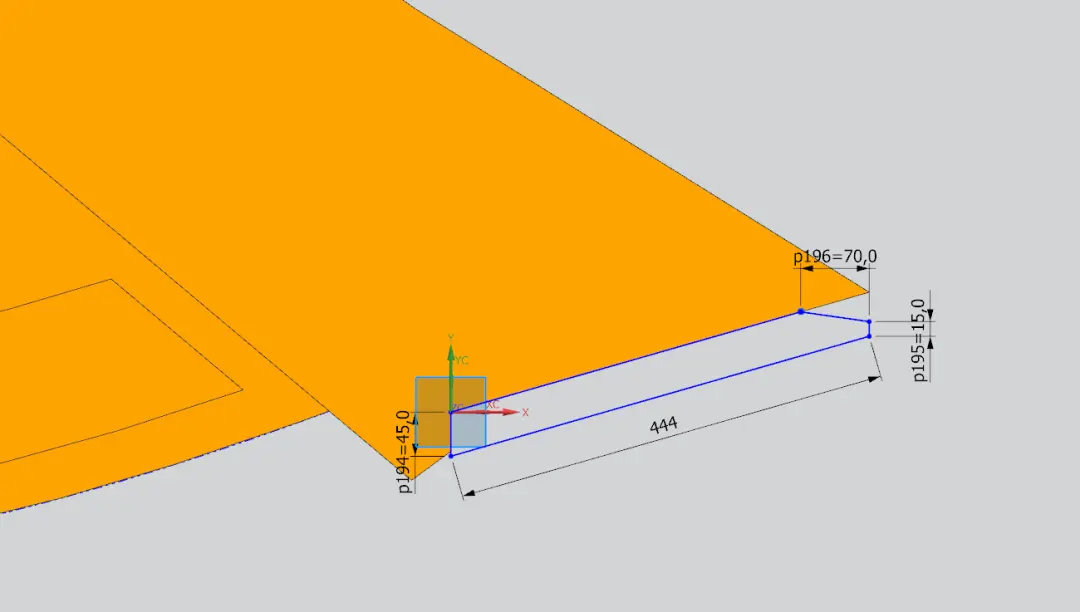

  3.接下来绘制铲子上的焊口，拉伸完后可以倒角

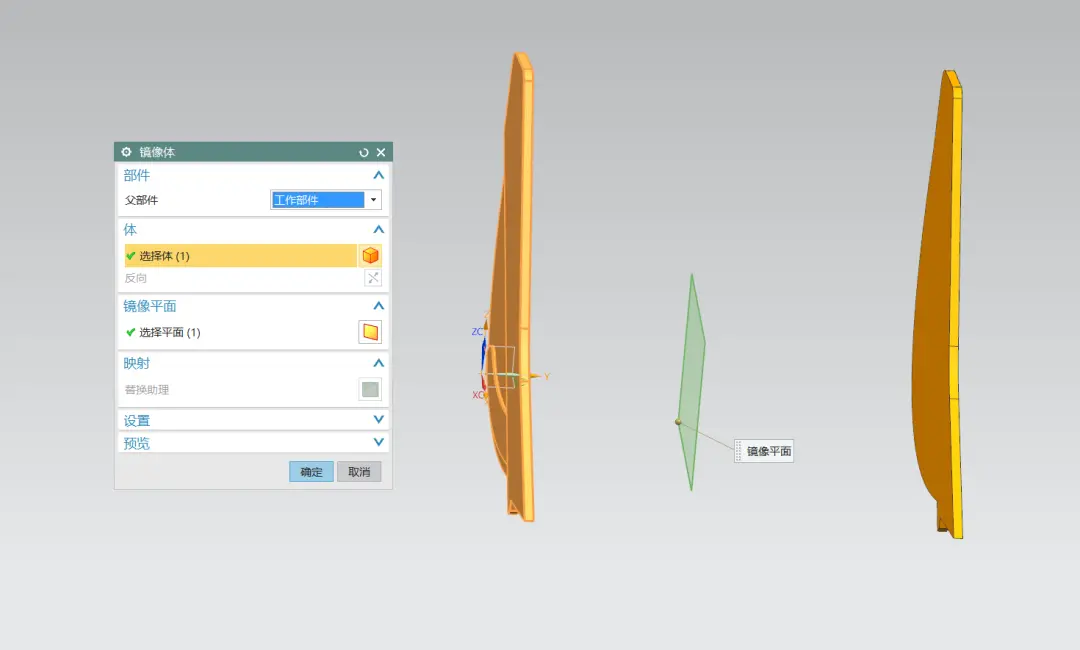

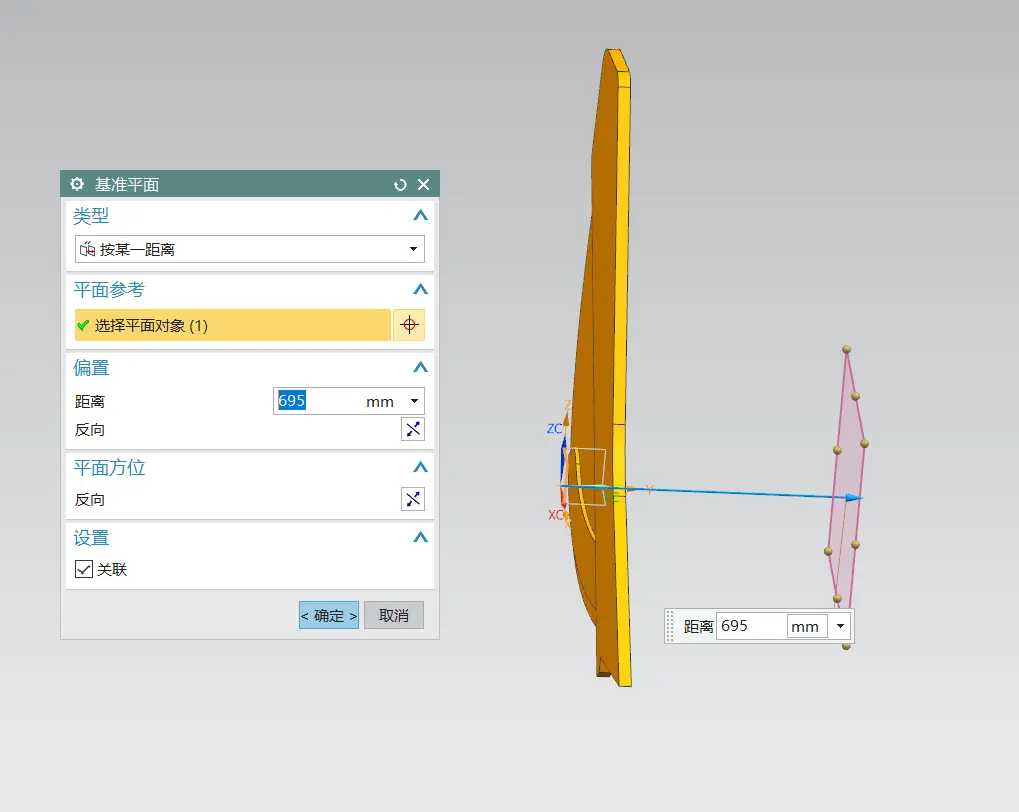

  4.新建一个平行XZ平面的基准面，进行镜像

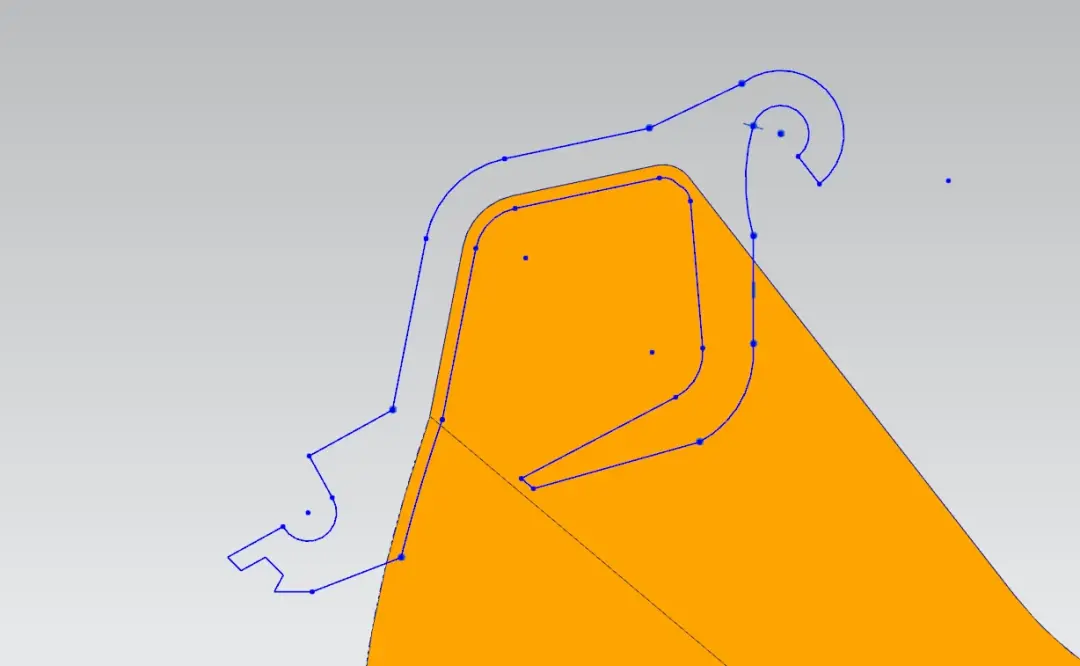

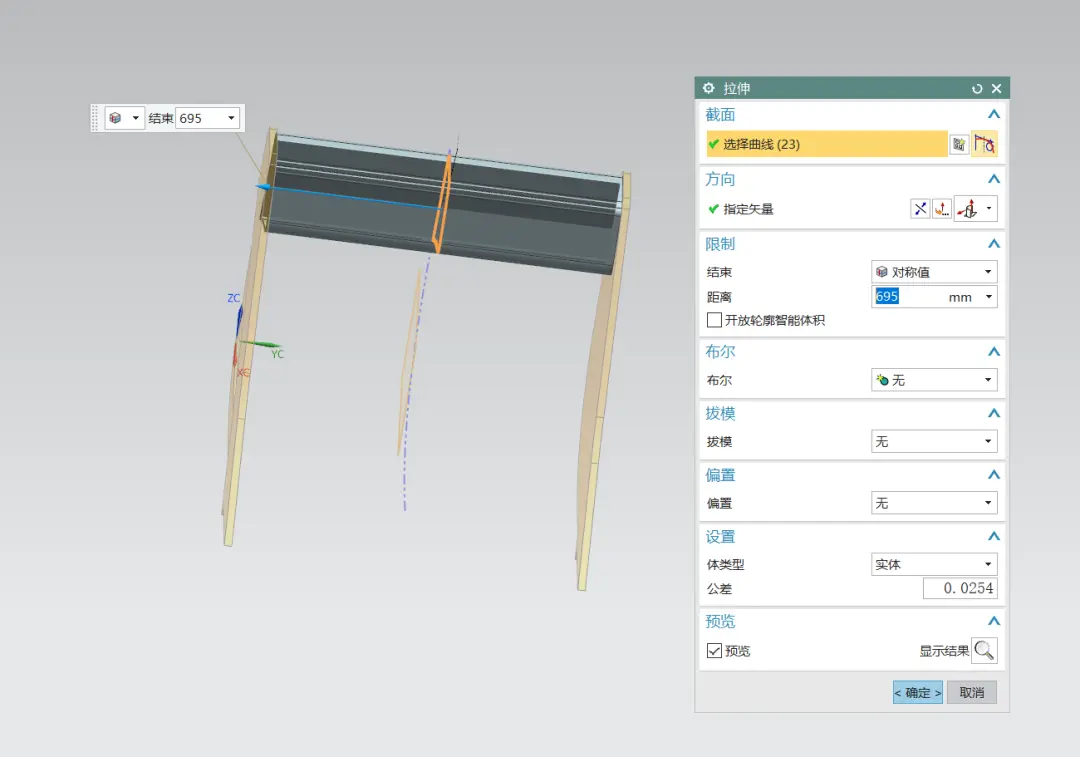

  5.在基准面上绘制草图（利用偏置和镜像即可），对称拉伸做出横梁

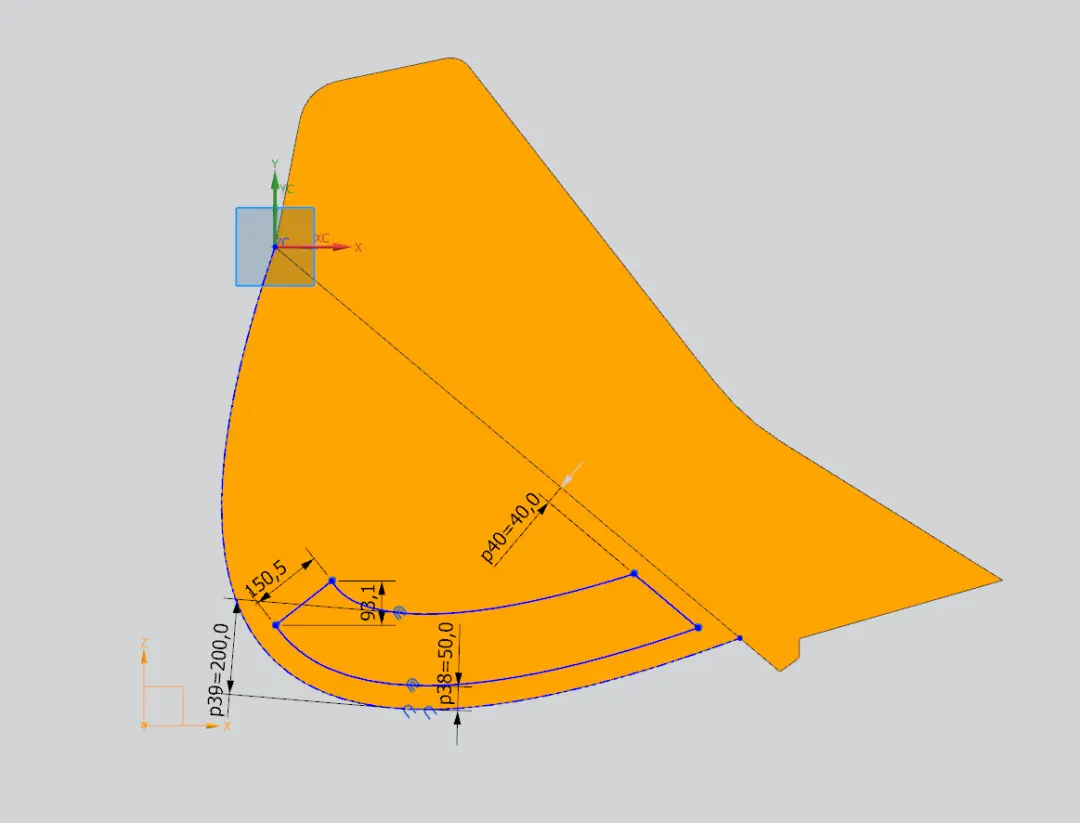

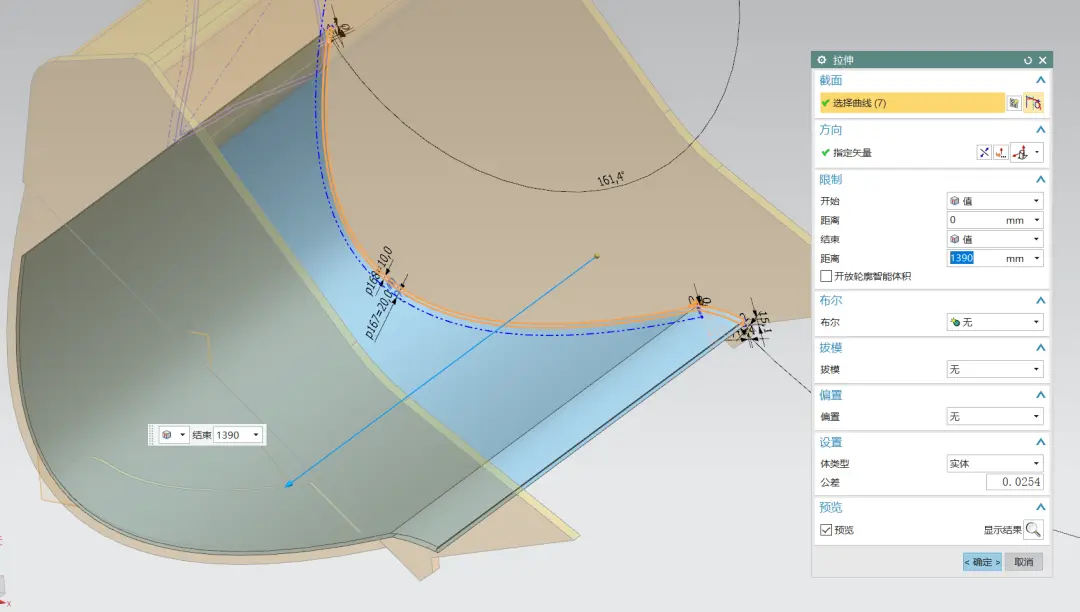

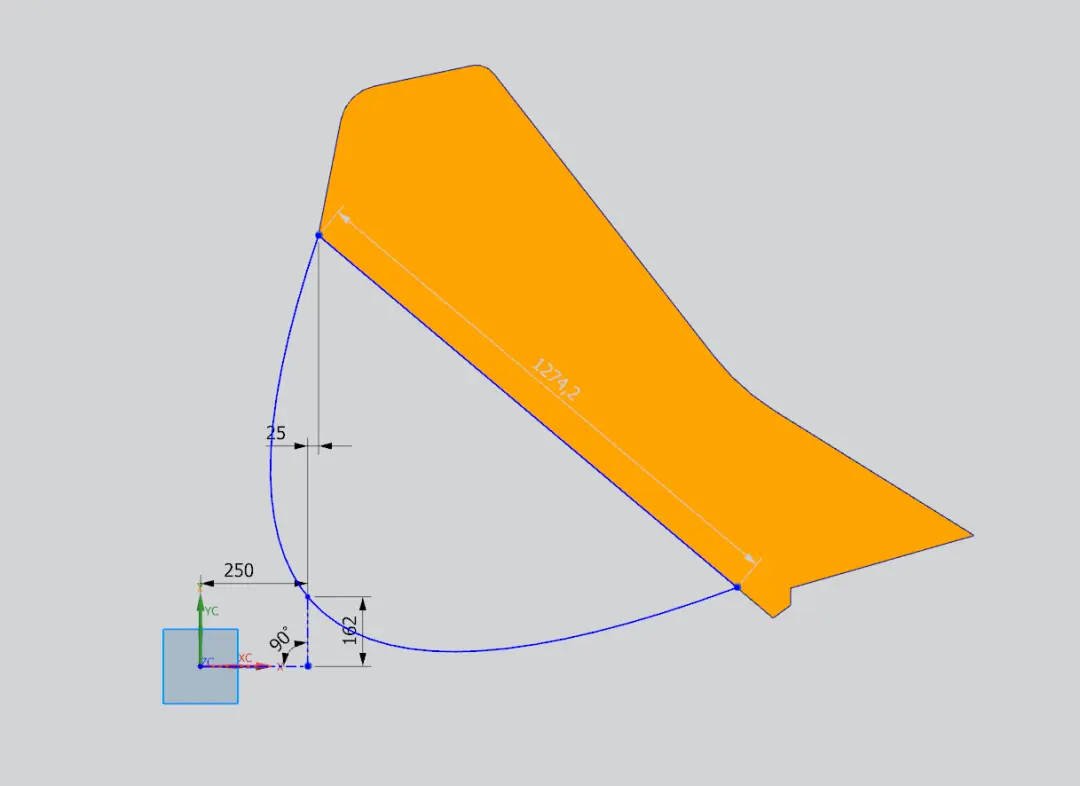

  6.接下来做铲子身，绘制草图拉伸

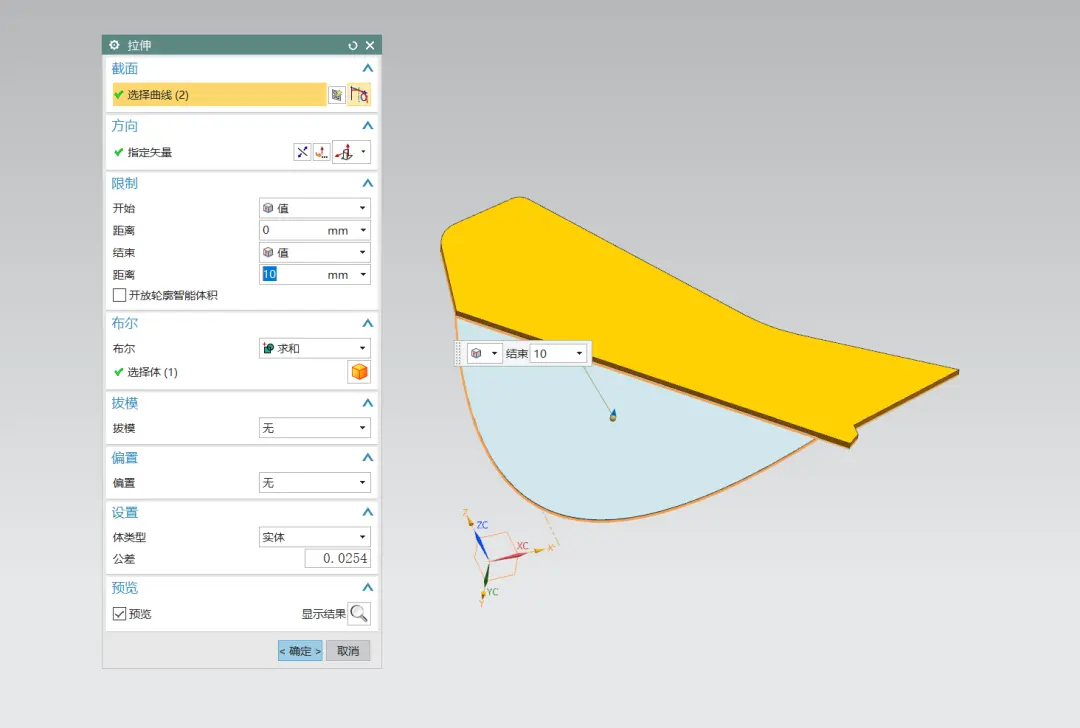

  7.继续在拉伸面上绘制草图，拉伸出斜铲。

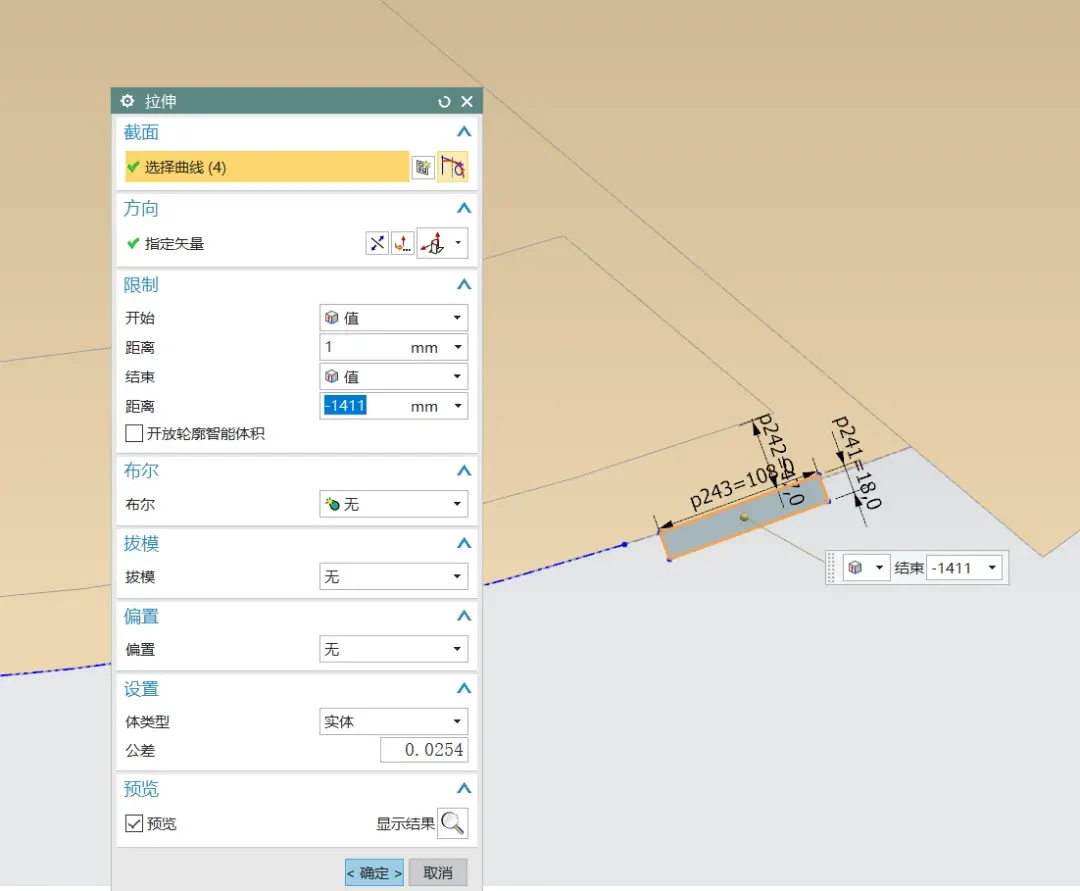

  8.接下来做铲子身上的横杆，绘制草图拉伸即可

  9.进行阵列

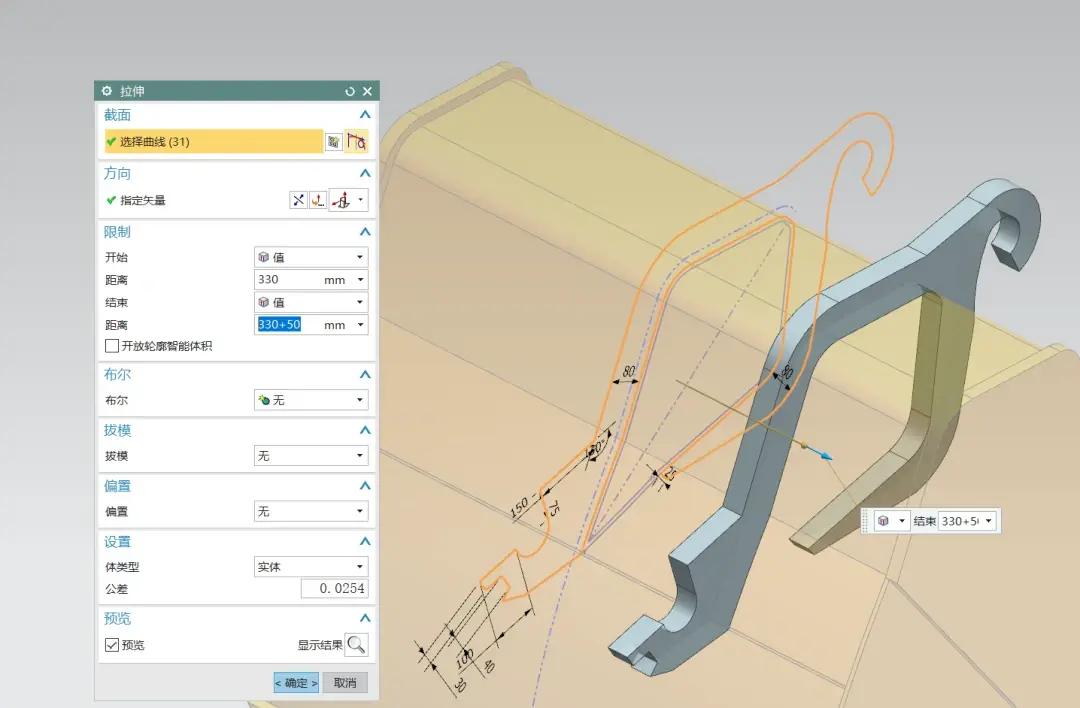

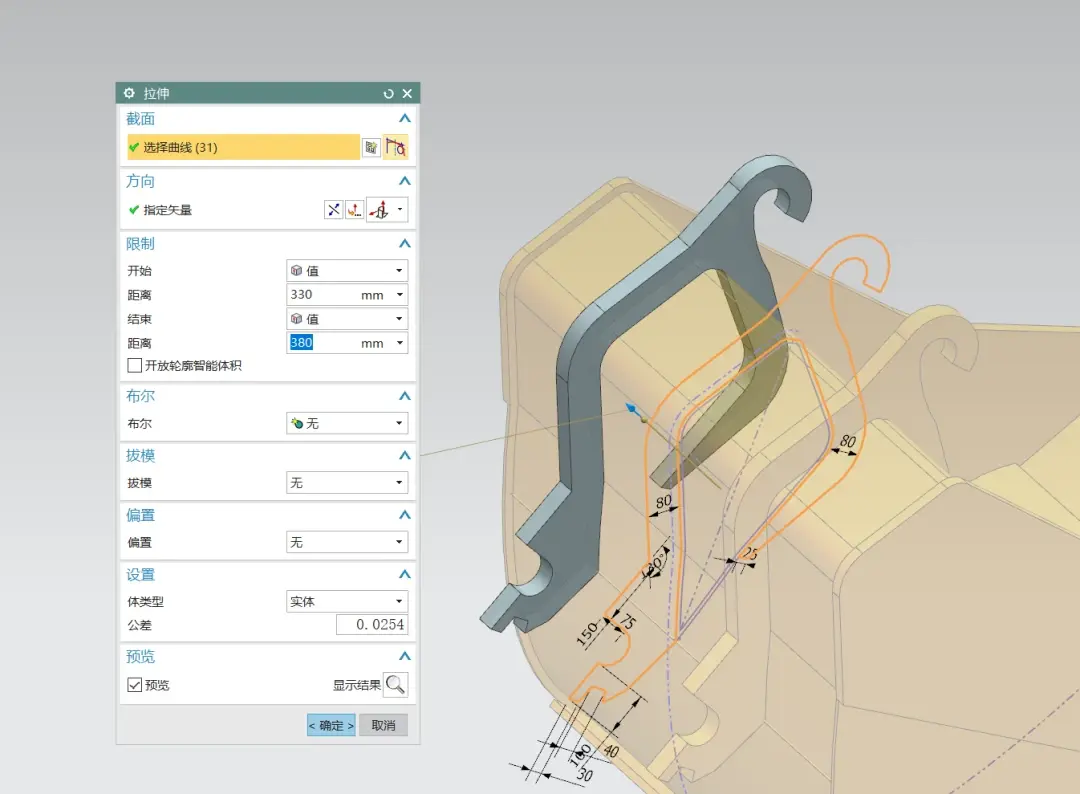

10.在之前创建的基准面上绘制草图，尺寸随意做吧，进行拉伸，注意起始位置，厚度为50

  11.再拉伸或者镜像一个对称的，连接挂件就做好了。

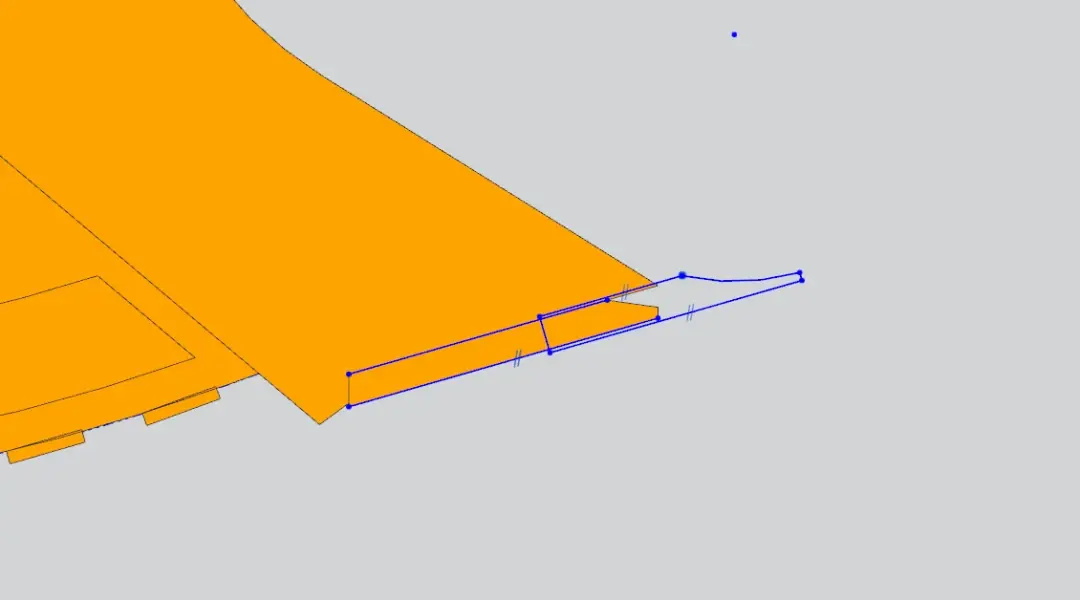

  12.最后来做挖掘机铲子的牙齿，在基准面上绘制草图

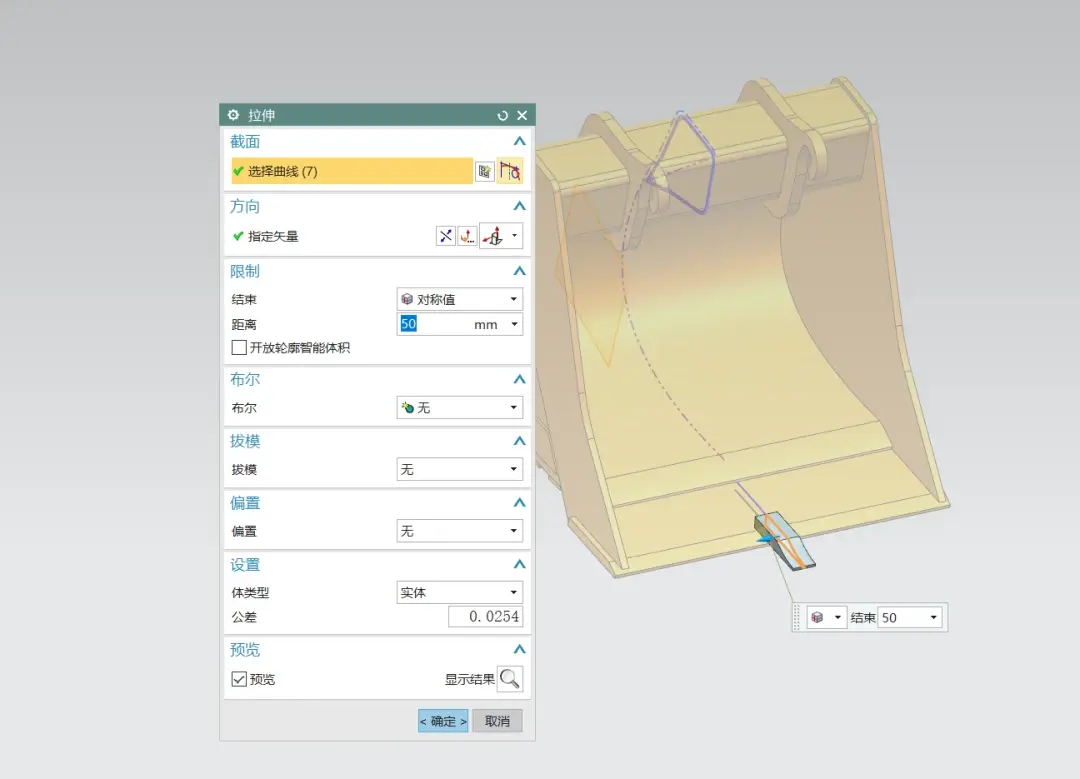

  13.对称拉伸50mm

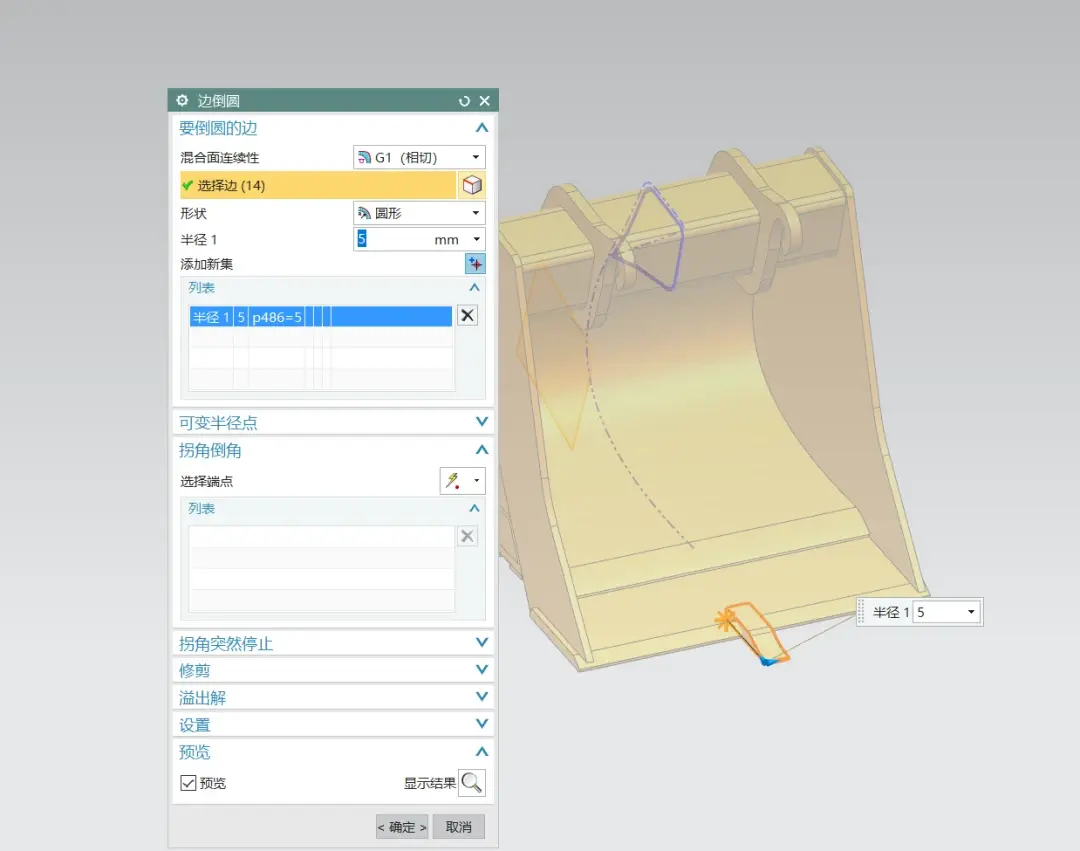

  14.倒圆角处理一下

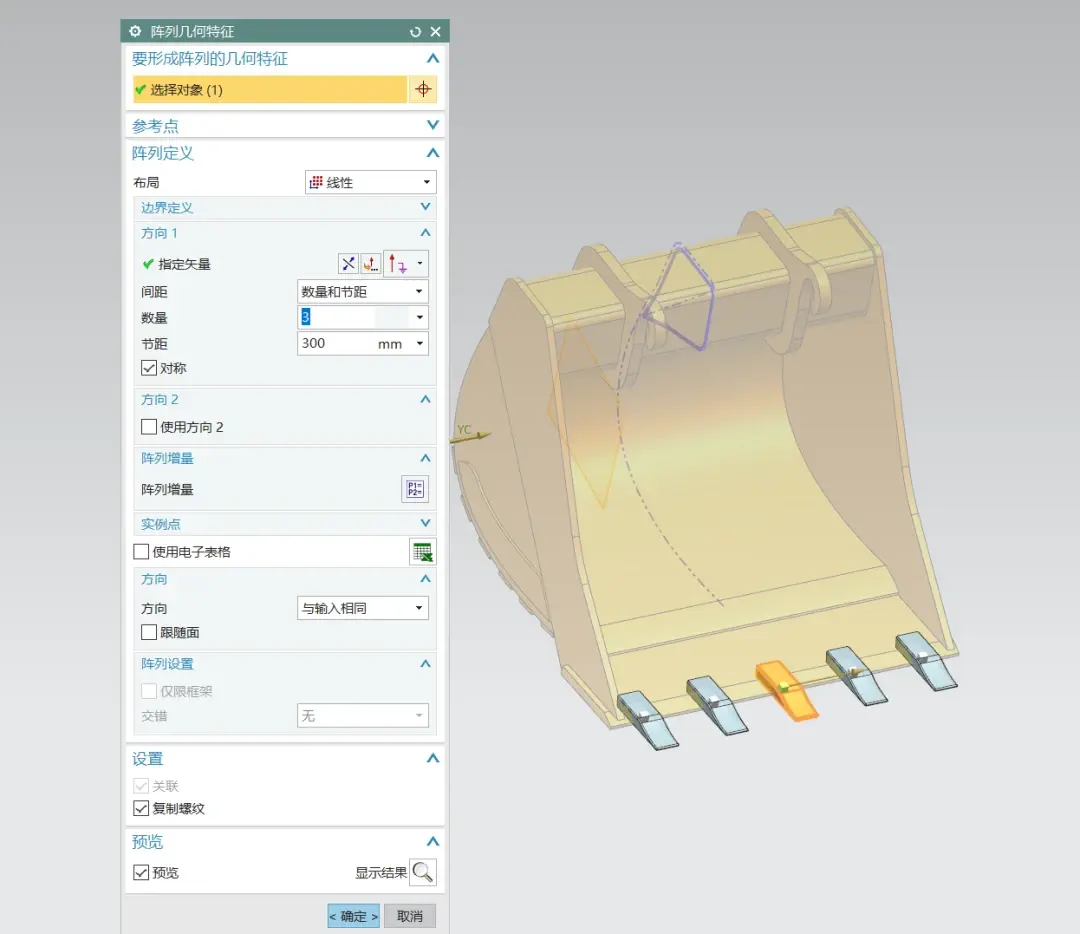

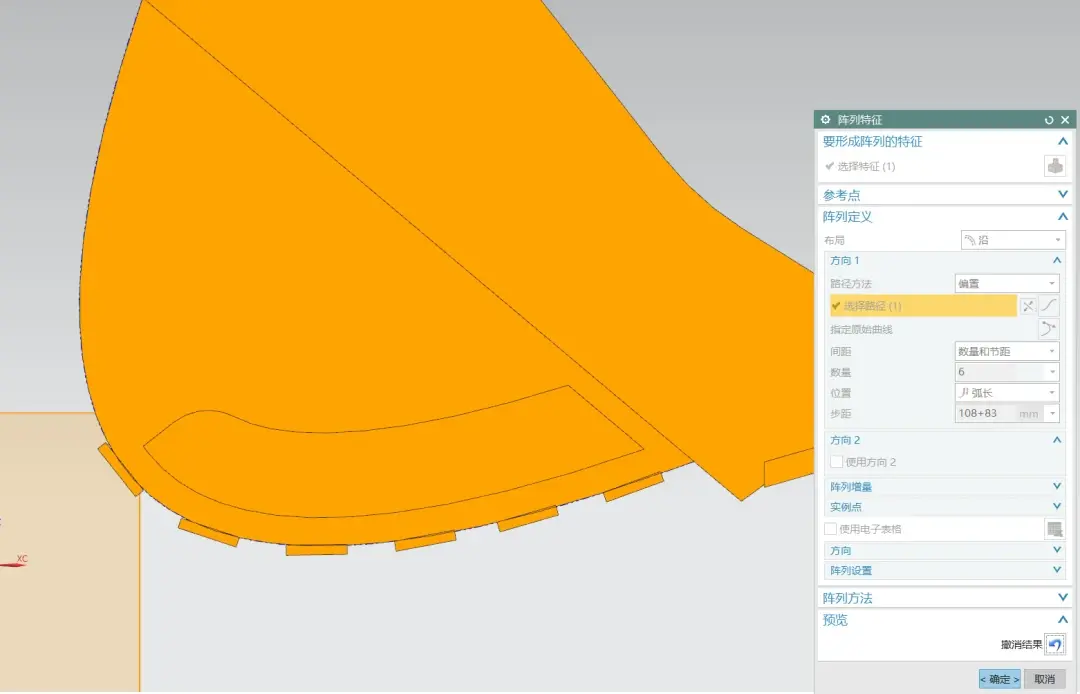

  15.进行对称阵列

  大功告成
