UG NX建模教程：创建渐消面罐子的详细步骤

今天来一个曲面练习，一个带有波纹面的罐子，看看如何一步创建一个大面，来学习下方法吧！

建模过程：

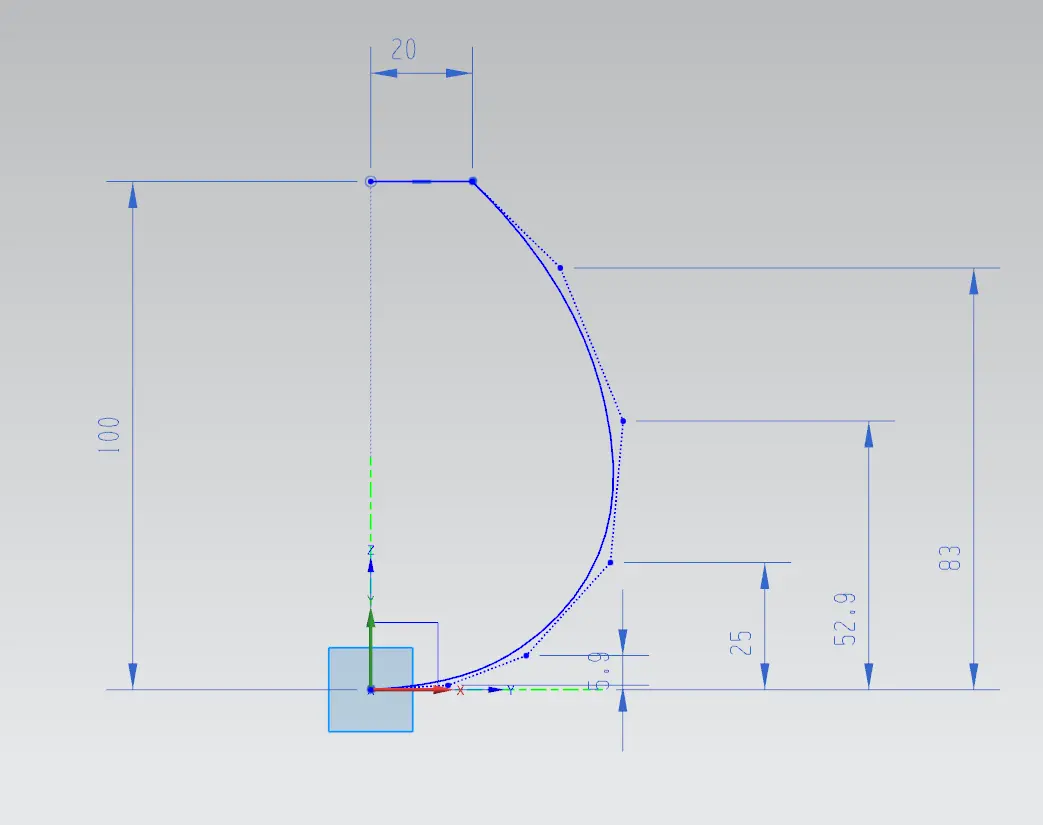

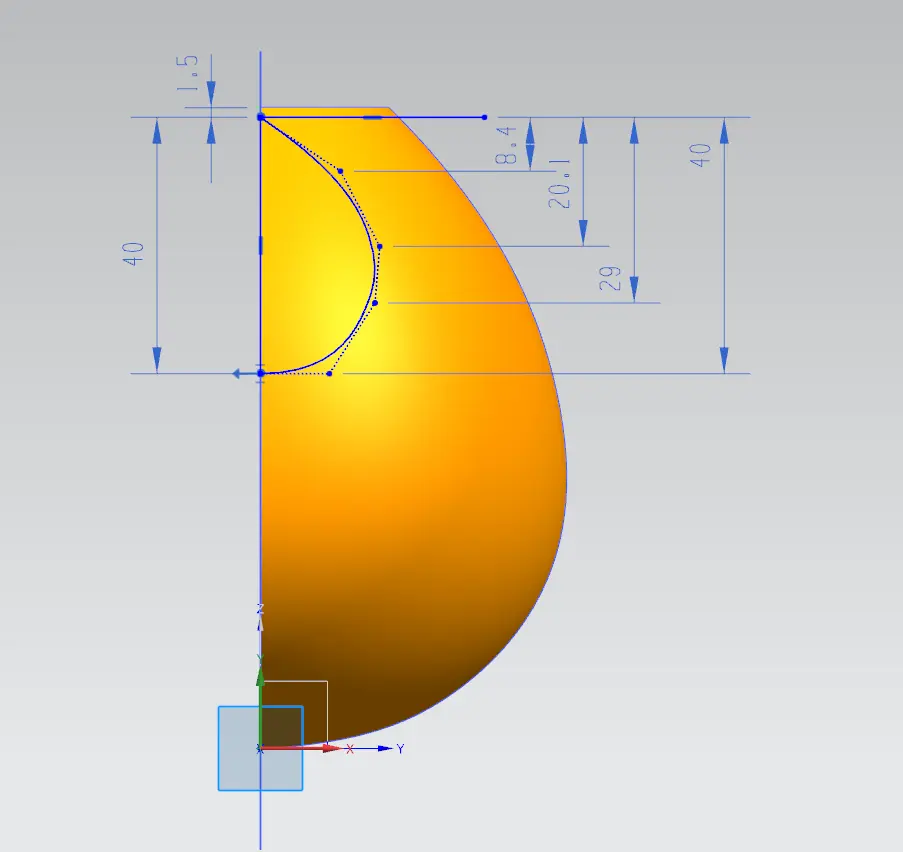

1.打开UG,绘制草图艺术样条如下

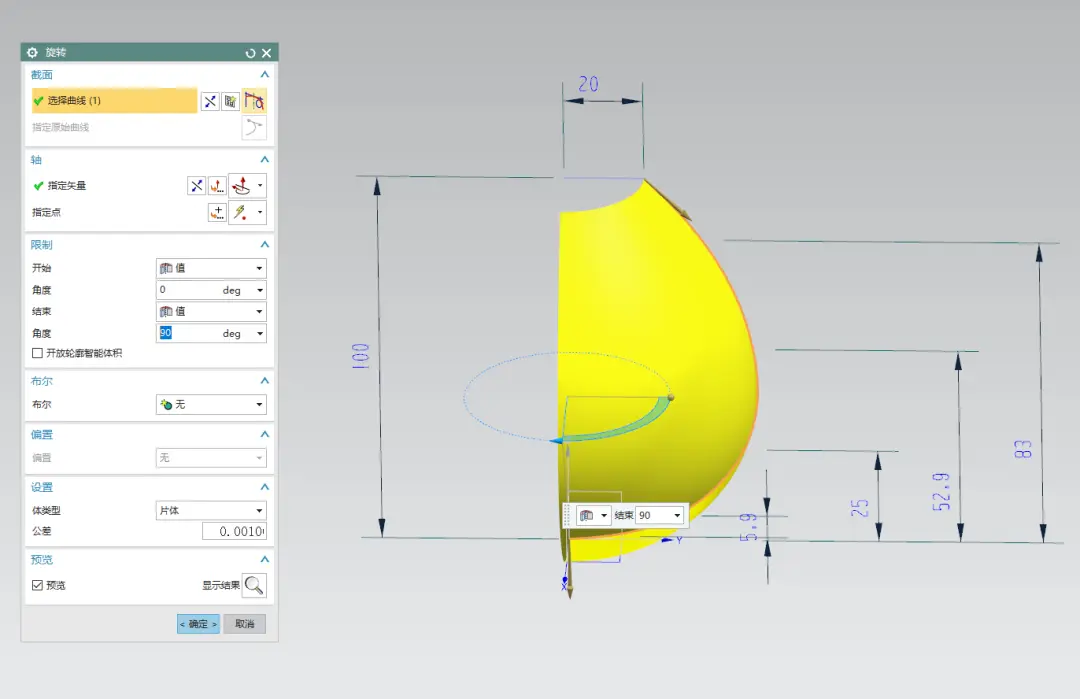

  2.旋转90度做成片体，然后用移动对象或者阵列复制一份

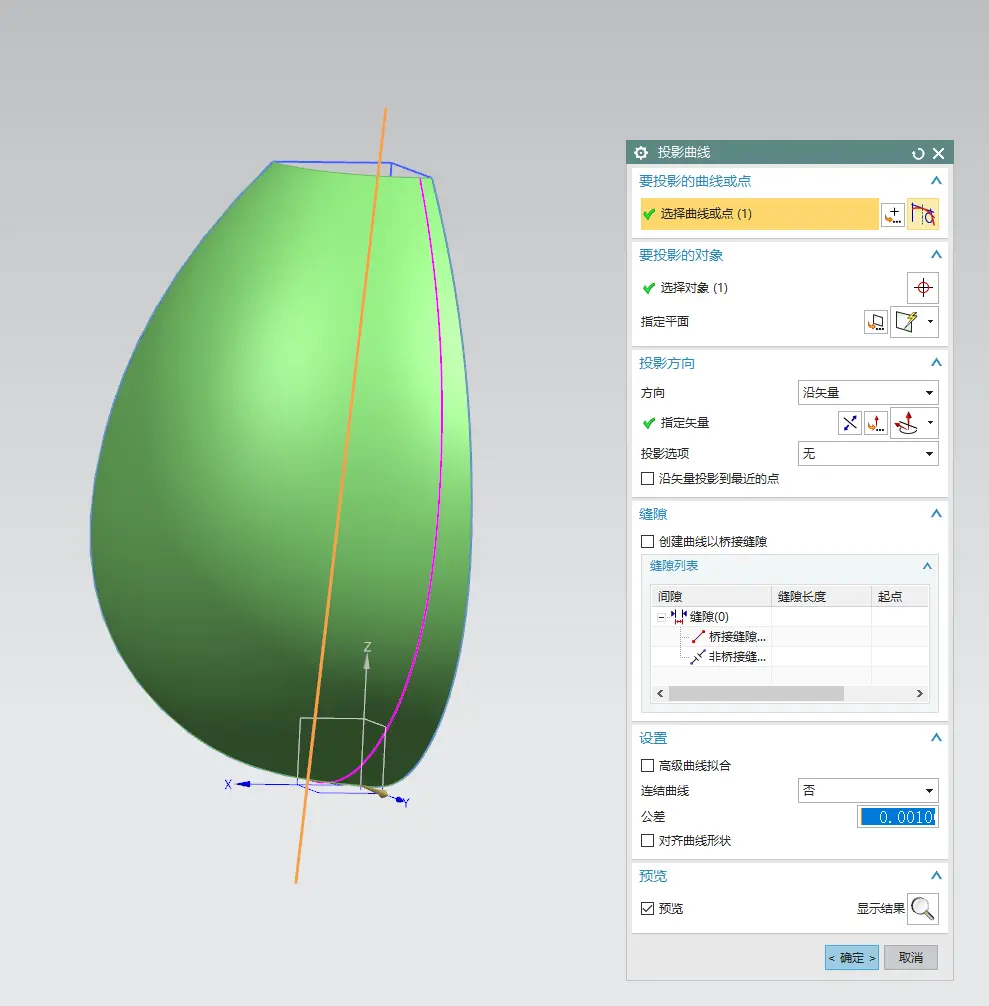

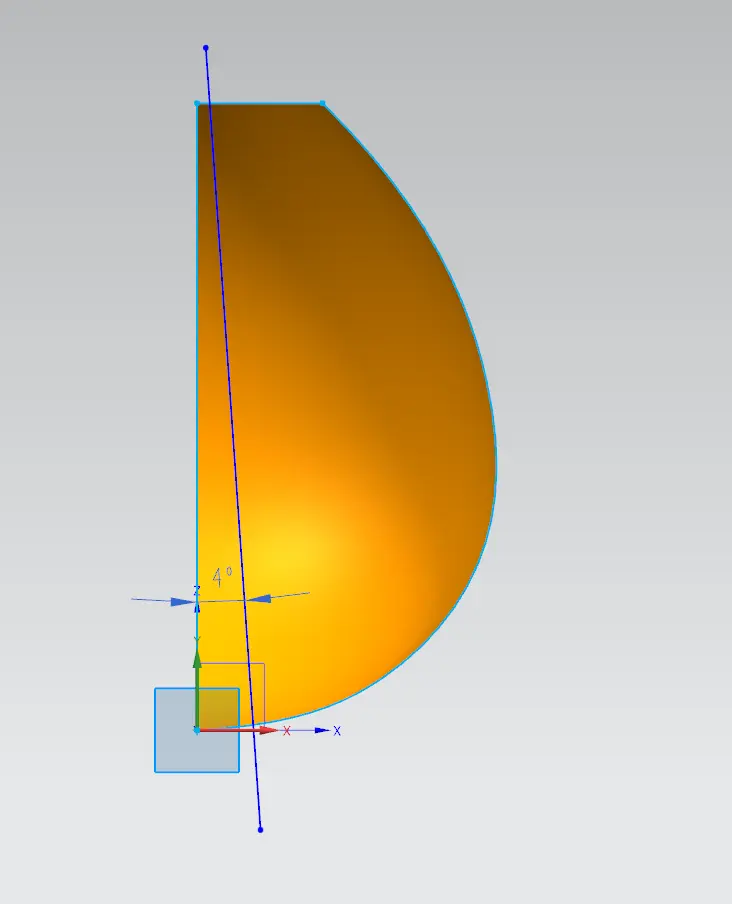

  3.在XZ平面创建斜线一根，然后沿Y轴投影到面上

  4.yz平面创建草图，然后沿X轴投影到面上

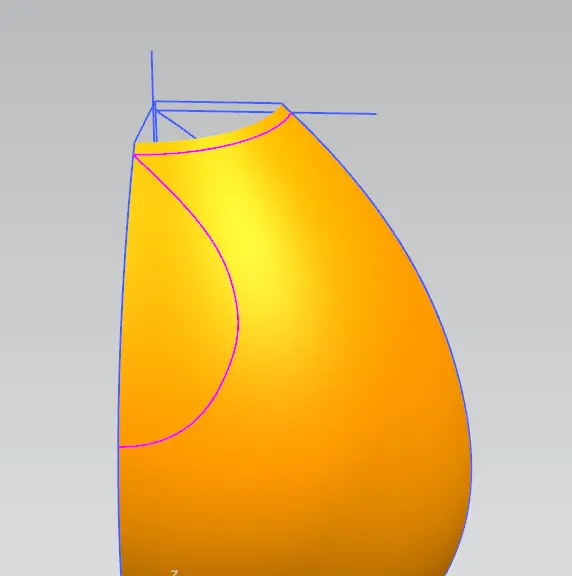

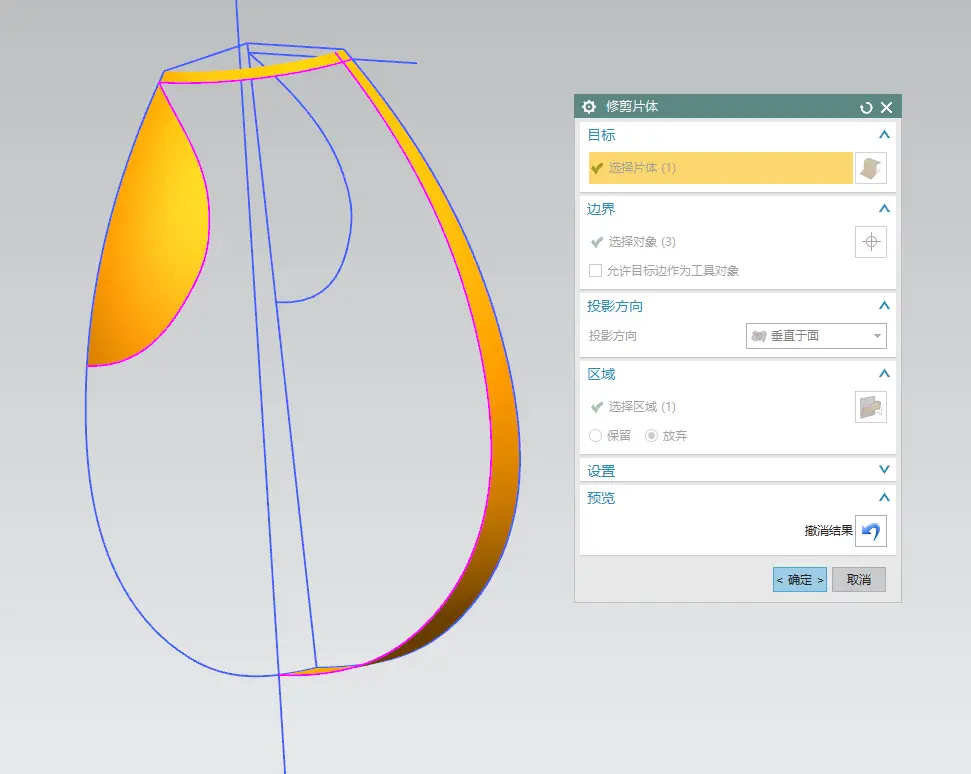

  5.利用投影线进行修剪

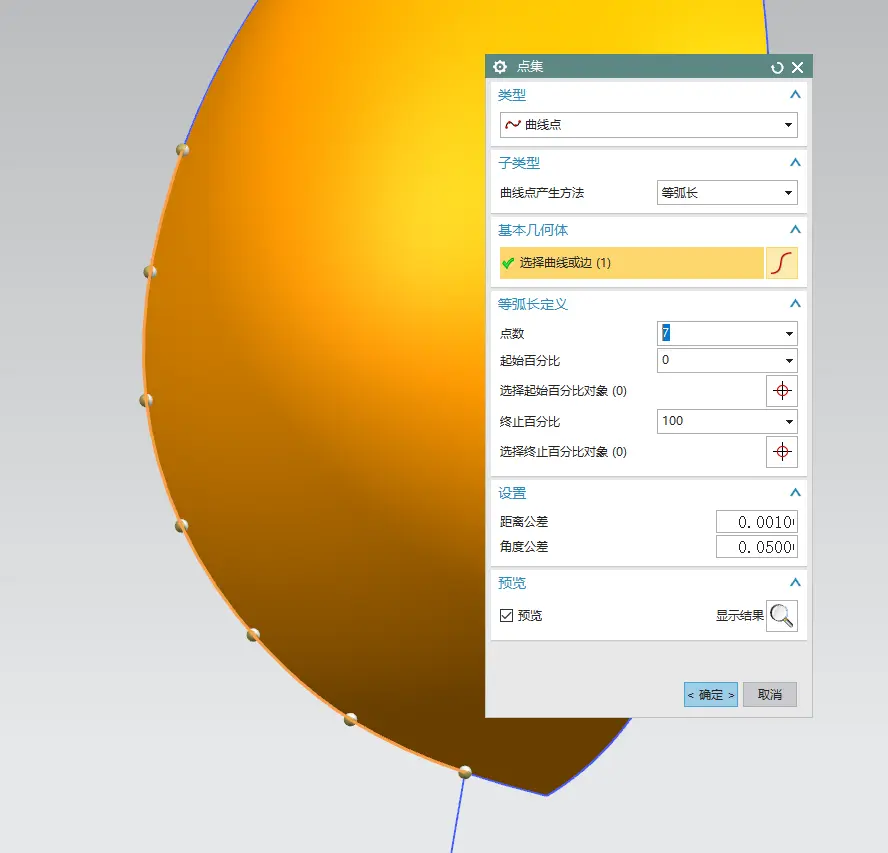

  6.利用复制的片体的边做点集分布，然后删除复制的片体

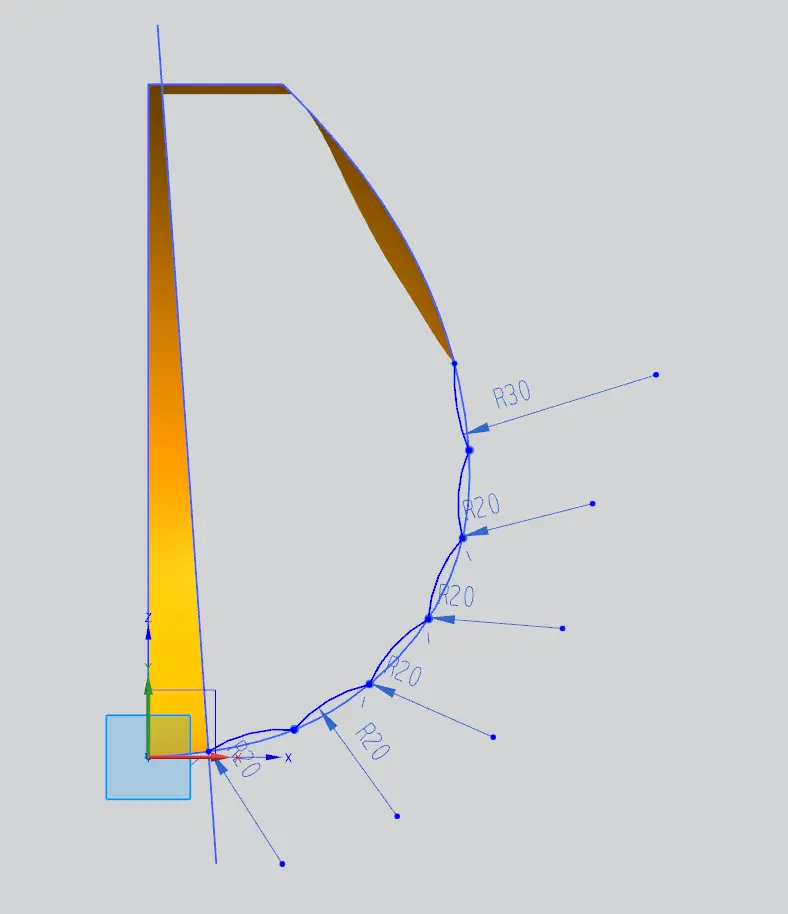

  7.利用点集做圆弧连接

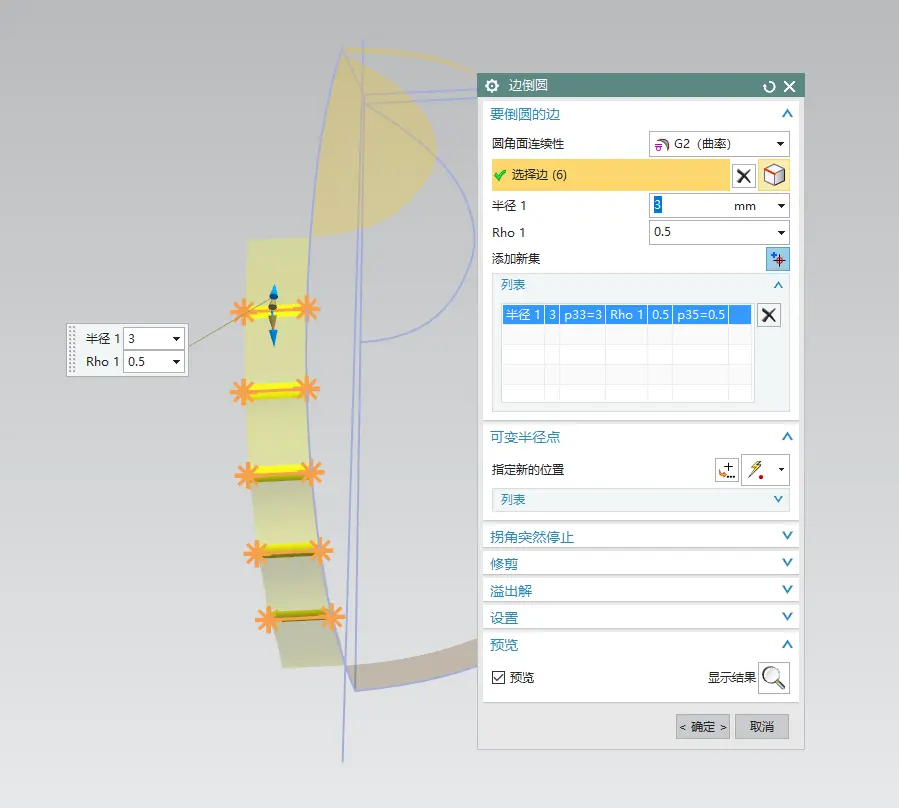

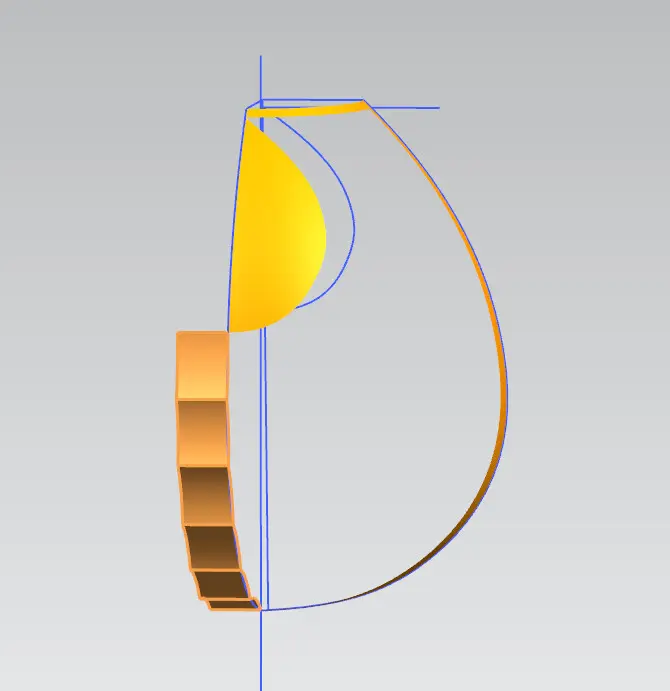

  8.拉伸做辅助相切面后，给辅助面倒圆角

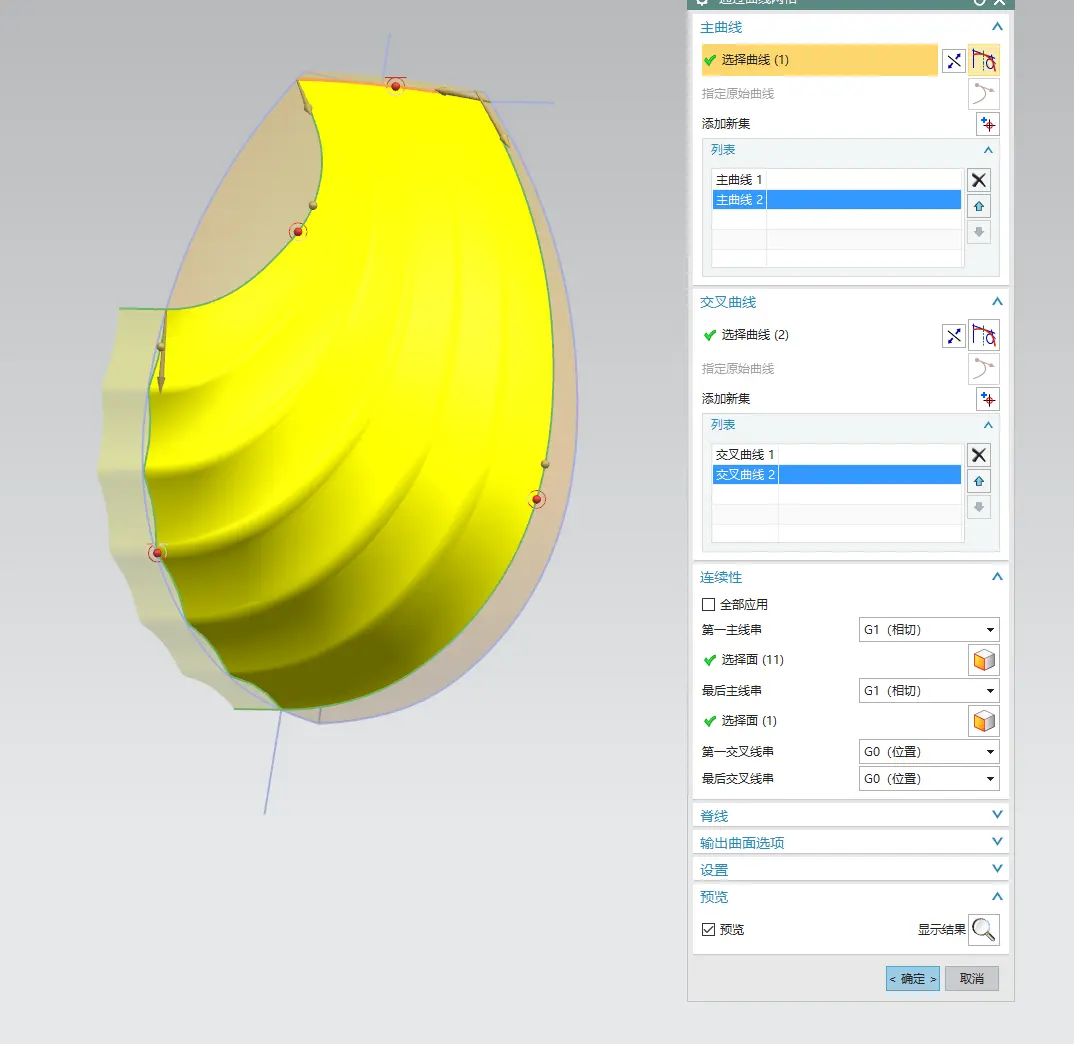

  9.利用曲线网格一步完成

  10.缝合后倒圆角处理。

  11.分两步将它们镜像成四份。

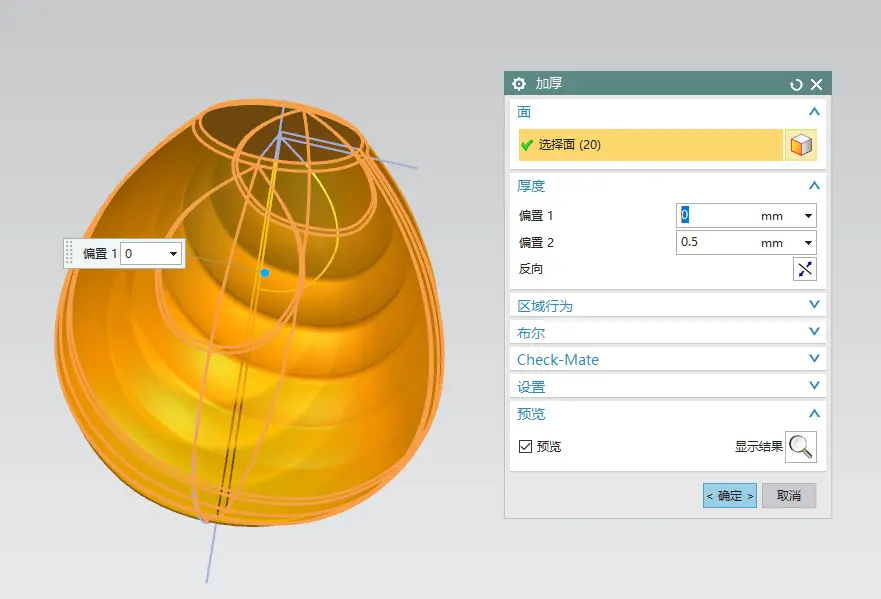

  12.整体缝合成后（缝合避开拉伸的辅助面），加厚成实体。

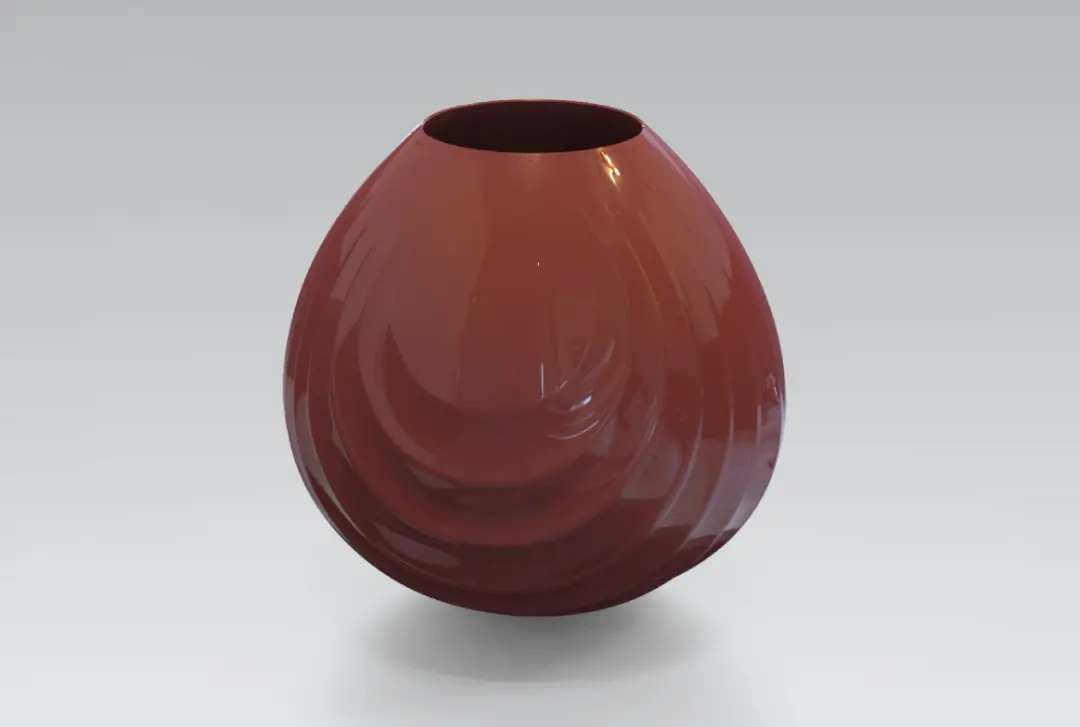

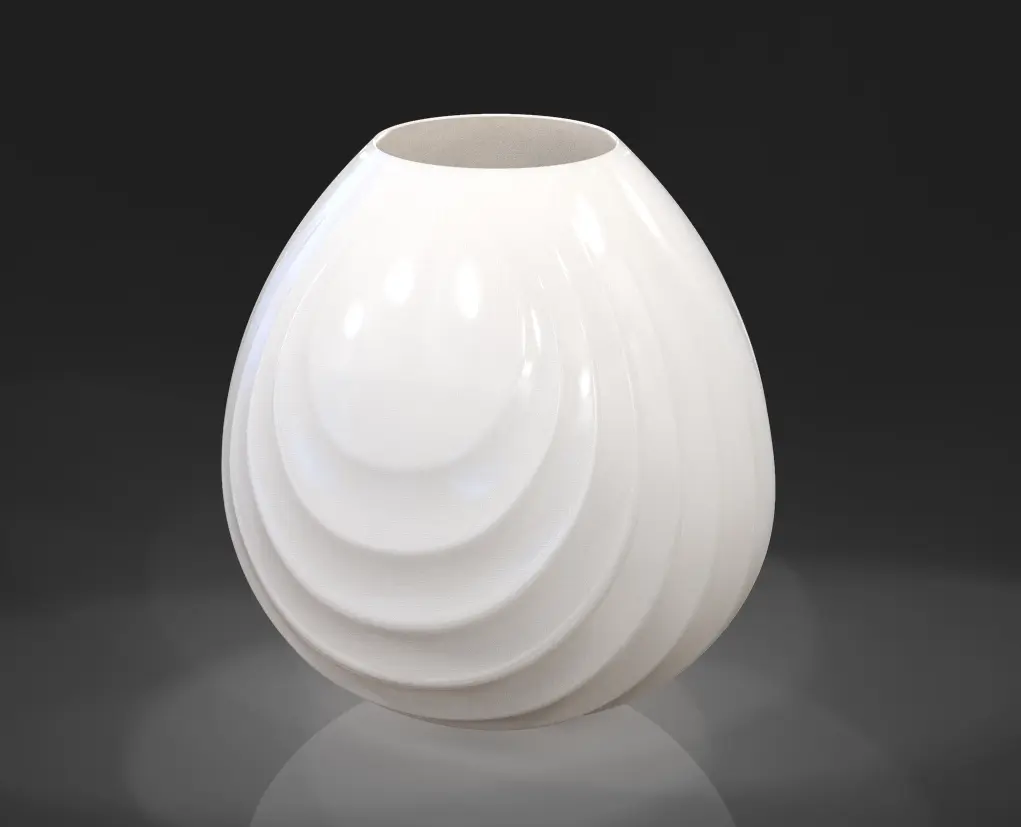

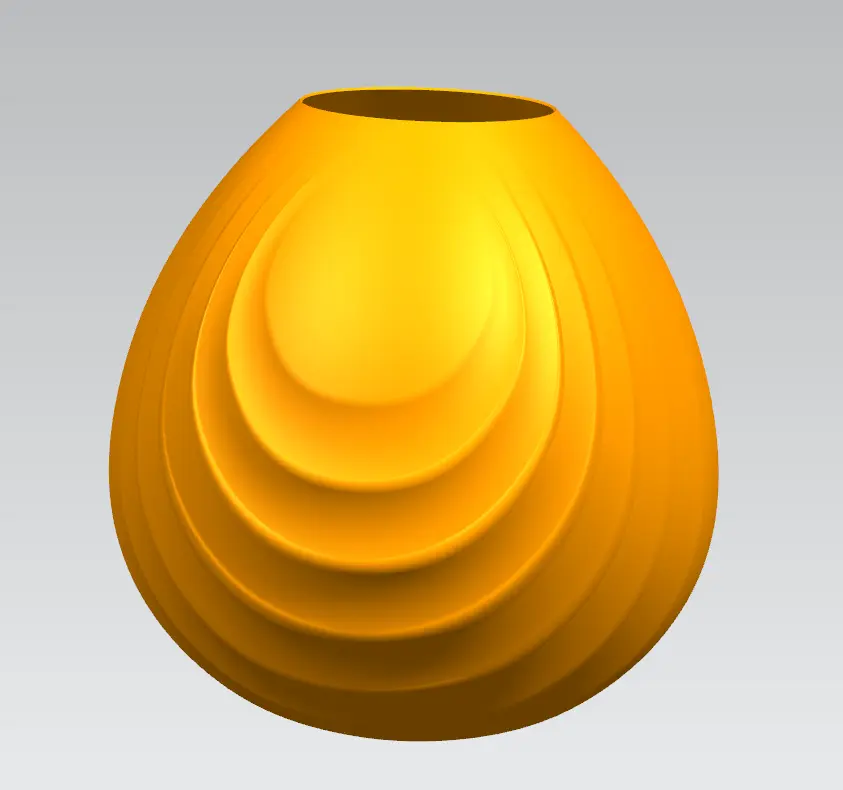

  渲染上个色一下就会变成这样
