适用版本：NX
NX软件在车加工仿真时正常的操作步骤是先调机床，再调刀塔，然后再调入对应的刀具，刀具调入后，还要调整刀具的安装位置，步骤极为繁琐。在实际生产中，车床的刀塔和刀具的编号一般是比较固定的，很少去更换刀具。用户如需做车床仿真，每次都重复相同的操作极为浪费时间和降低工作效率。

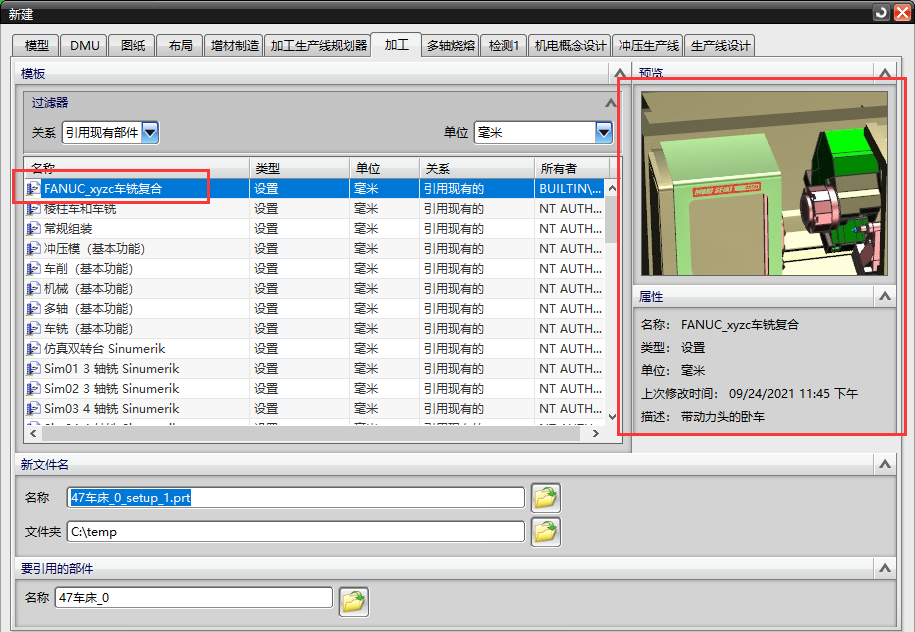

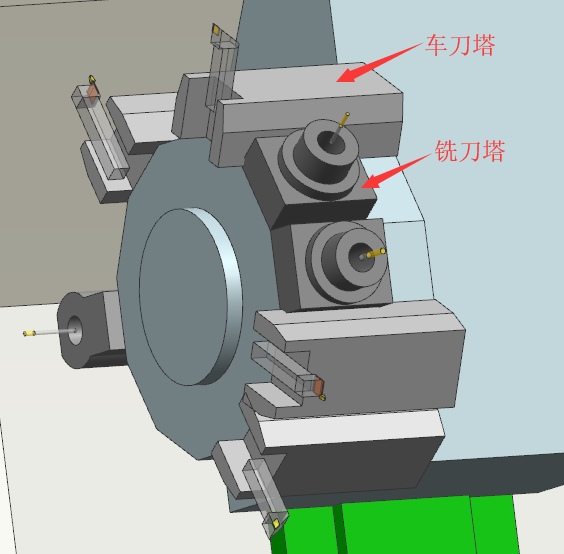

能否有一种方法可以将上述操作打包成一个步骤，用户只需做一次，以后都一劳永逸，直接调用就行了？本文提供一种方法可以做到这样的效果，即仿真模板。如下图1所示，用户调入仿真模板后，所有刀塔和刀具就全部按以前设好的状态呈现出来。用户通过文件→新建→加工来调入对应的机床仿真模板，效果如下图2所示。
图1
图2
具体操作步骤

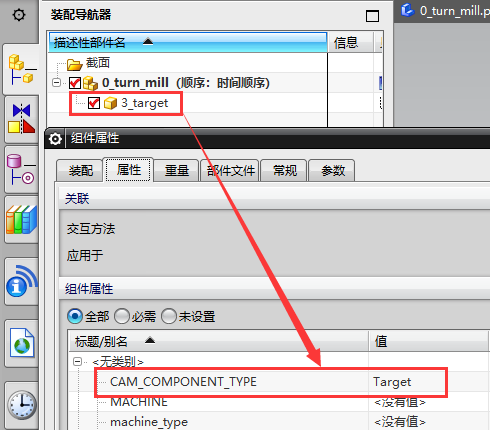

新建一装配文件，装配文件下新建一组件，并给组件赋与属性CAM_COMPONENT_TYPE= Target，操作效果如下图3所示。
图3
将装配文件切换到加工环境，并建好对应的几何体及常用刀路，如下图4所示。
图4

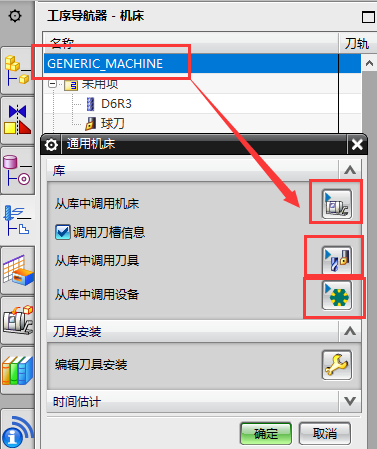

切换到机床视图，双击GENERIC_MACHINE，调入对应的机床、刀塔、刀具，并如上图1所示，装配好它们的位置。
图5

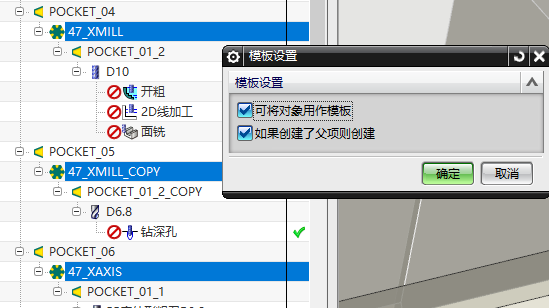

将所有刀塔选中，执行鼠标右键指令对象→模板设置，如下图6所示，将模板设置项两个勾选上。继续操作，将刀塔下的刀槽（POCKET）和刀具也进行模板设置。
图6
同样也可以将上图4所示的几何体及常用刀路也进行模板设置。只有进行了模板设置的对象才可以在调入模板时跟随模板出现在新的文件内。

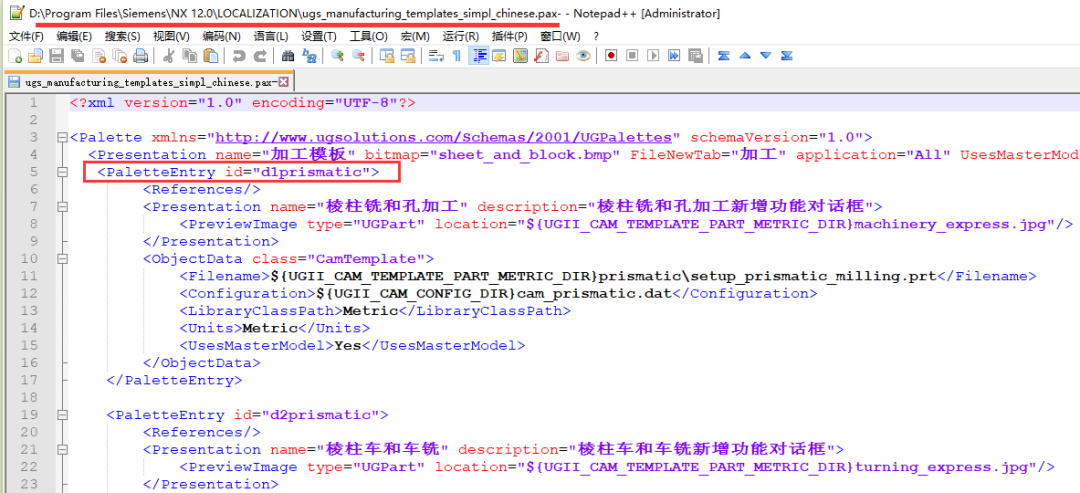

注册模板文件的信息。模板文件的信息通过PAX文件来注册，NX的仿真模板PAX文件为：ugs_manufacturing_templates_simpl_chinese.pax，此文件默认放在NX 12.0LOCALIZATION下面。先去掉此文件的只读属性，然后用记事本打开此文件。文件打开后效果如下图7所示。
图7

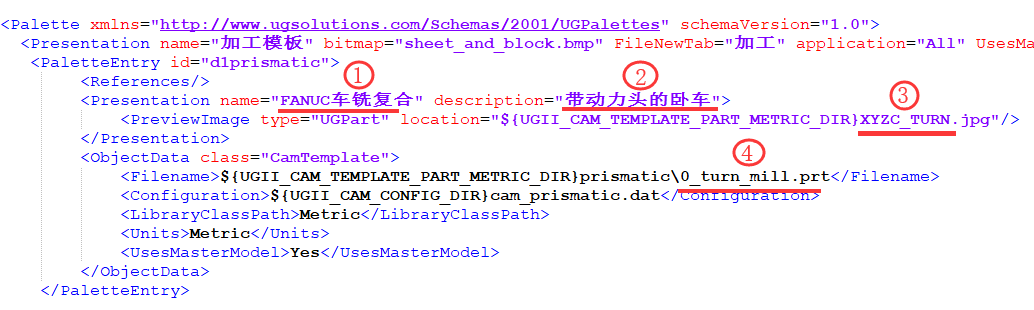

为简化操作，这里直接用第一个模板信息来修改，即它的ID信息为”d1prismatic”。修改效果如下图8所示，共修改4处，这4处的的作用如下：1是模板名称；2是模板的描述；3是模板的预览图片；4是模板的文件名，即第一步所创建的装配文件。
图8

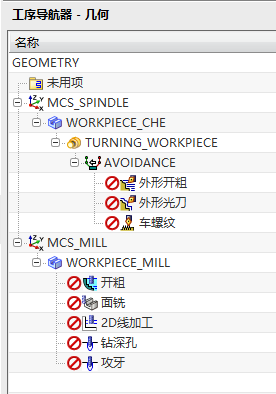

重启NX软件，打开一个模型图，执行文件→新建→加工，即可看到如上图2所示的模板效果。新建加工文件的效果如下图9所示，下图9所示的车床和铣床程序组内的刀路是之前模板内已经进行了模板设置的结果，它是一个空刀路，只是为了方便用户编程。需要注意的是，如果已经在零件图内编好了刀路，通过此方法，刀路将带不进来，这方法只适用于零件从新编程。
图9
