NX CAM刀柄库创建步骤



适用版本:NX所有版本


NX软件为用户提供了便利的工艺资源库,包括机床库、附件头库、刀具库等,这些工艺资源库的创建可以帮助用户在NX CAM中快速的调用工艺资源,提高用户编程效率。用户还可以通过创建机床库、附件库和刀具库,快速实现加工过程仿真。NX CAM的实体刀具库创建时通常是将刀柄和刀具一起导入库中,实现仿真调用,但是用户在编程过程中通常希望刀柄和刀具可像实际生产一样,实现自由组合,这样就可以在编程过程中验证车间现有的夹持器是否能满足加工要求。NX CAM为用户提供的刀柄库就可以实现这一要求,本文以BT50刀柄为例说明刀柄库的创建方法。

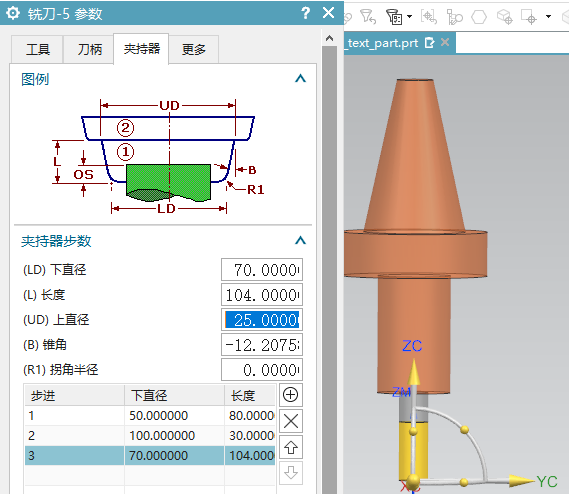

第一步:在NX CAM中创建一把刀具,并且按照BT50刀柄的尺寸创建夹持器如下图所示:

NX CAM中刀柄库的创建方法


第二步,将第一步创建好的夹持器导入刀柄库中,在刀具参数的【夹持器】选项卡下面展开【库】参数组,在【夹持器库号】中输入刀柄名称“BT50_L110”后单击【导出夹持器到库中】按钮如下图所示:

NX CAM中刀柄库的创建方法


第三步:在弹出的将刀具导出至库提示信息对话框中选择【确定】按钮,如下图所示:

NX CAM中刀柄库的创建方法

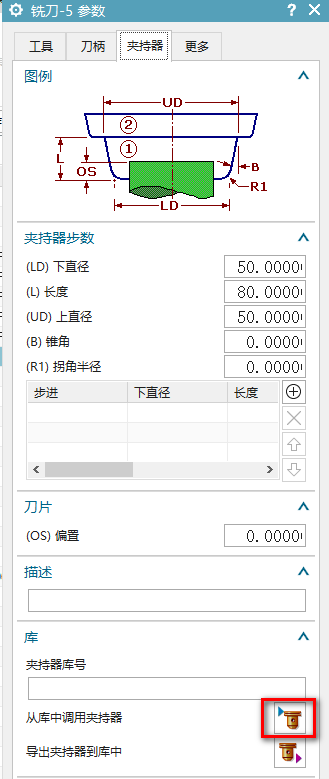

第四步:重新启动NX软件,进入CAM环境,创建一把刀具,切换到【夹持器】选项卡,展开【库】参数组,单击【从库中调用夹持器】按钮,如下图所示:

NX CAM中刀柄库的创建方法

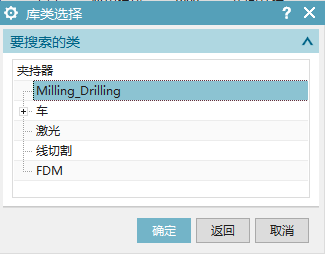

第五步:在弹出的库类选择对话框中,双击【Milling_Drilling】选项,如下图所示:

NX CAM中刀柄库的创建方法

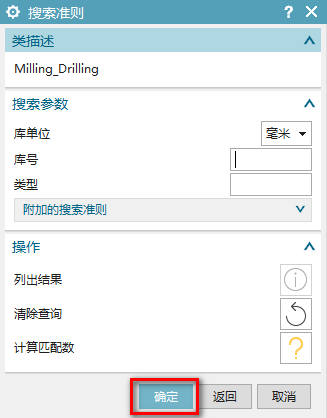

第六步:在弹出的搜索准则对话框中单击【确定】按钮,如下图所示:

NX CAM中刀柄库的创建方法

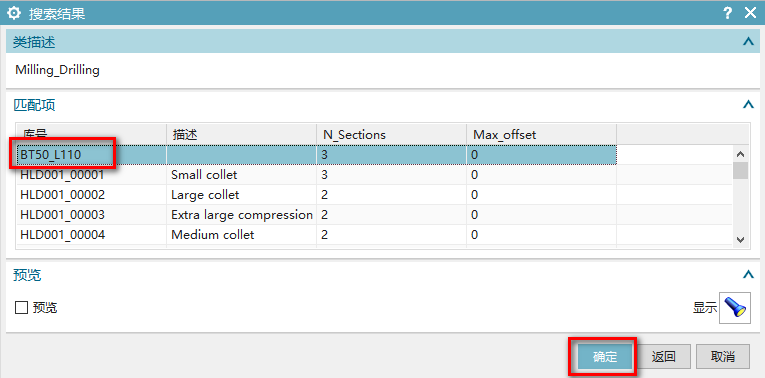

第七步:在弹出的搜索结果结对话框中选择BT50_L110刀柄后单击【确定】按钮,如下图所示:

NX CAM中刀柄库的创建方法

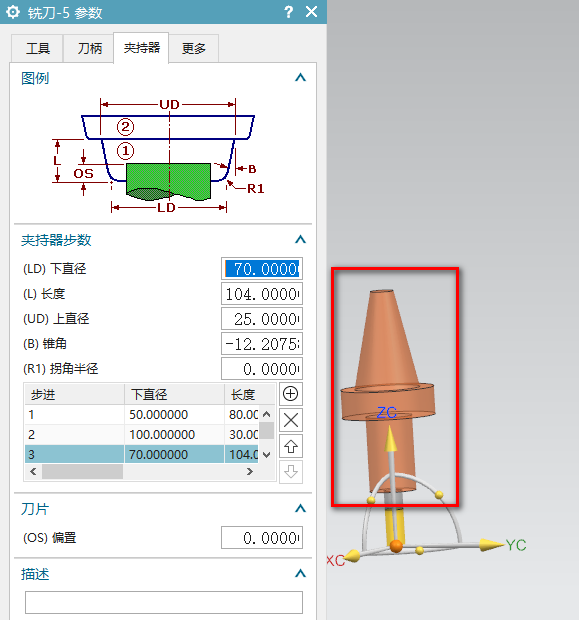

第八步:确定后就可以看到,BT50_L110刀柄已经被当前刀具调用,结果如下图所示:

NX CAM中刀柄库的创建方法


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
