NX CAM拐角刀轨优化技巧


适用版本:NX

在实际加工中,NX CAM的用户经常会遇到拐角加工,而模型中的拐角部分常常不带R角,使用固定轴曲面轮廓铣加工时就会出现拐角处刀轨不顺畅的现象,如图1所示的灰色面,用户的工艺要求使用D3的平底刀,从下往上加螺旋加工。

NX CAM 拐角刀轨优化方法

图1

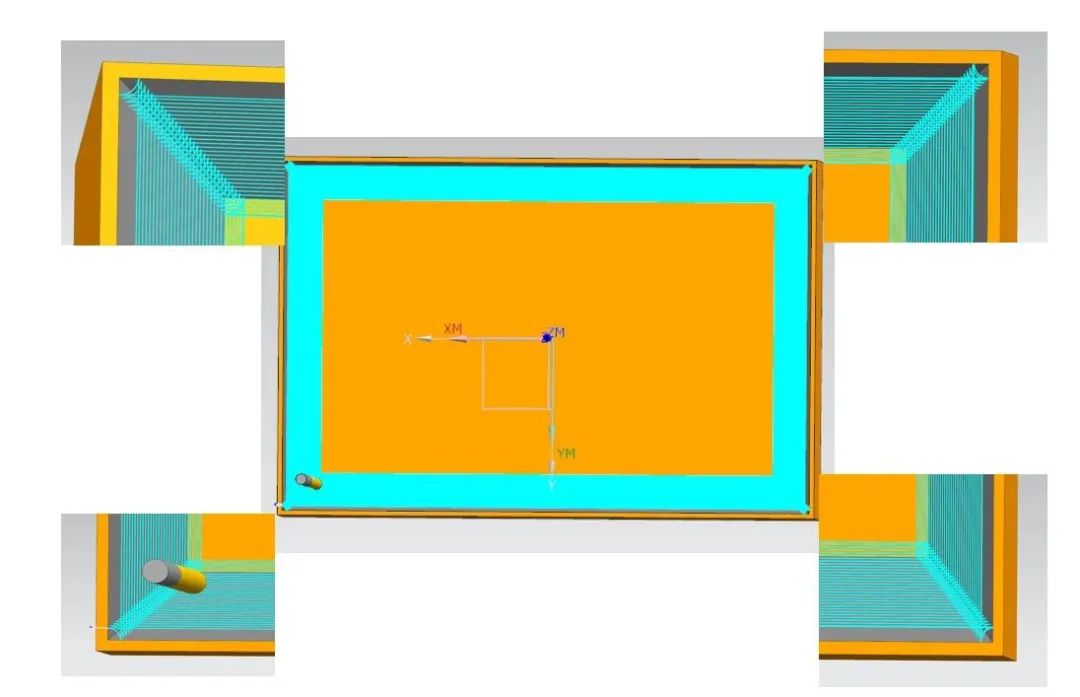

由于用户的工艺要求从下往上螺旋铣削,因此等高加工无法满足要求,只能用固定轴曲面轮廓铣加工,由于用户工艺要求螺旋铣削,因此固定轴轮廓铣中只能使用曲面驱动或者流线驱动。用常规的曲面驱动编写刀轨,如图2所示,可以看到四个拐角的位置刀轨都有问题。优化方法如下:

NX CAM 拐角刀轨优化方法

图2

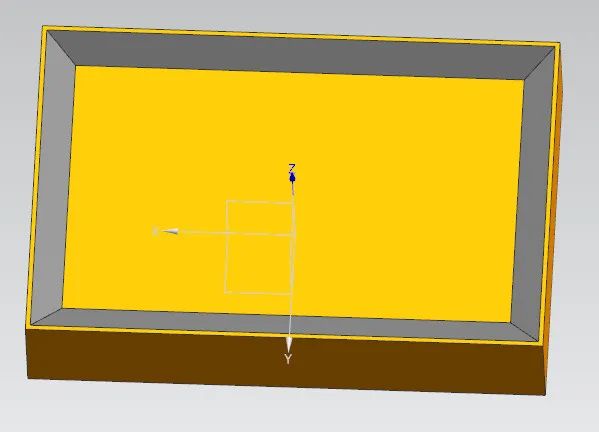

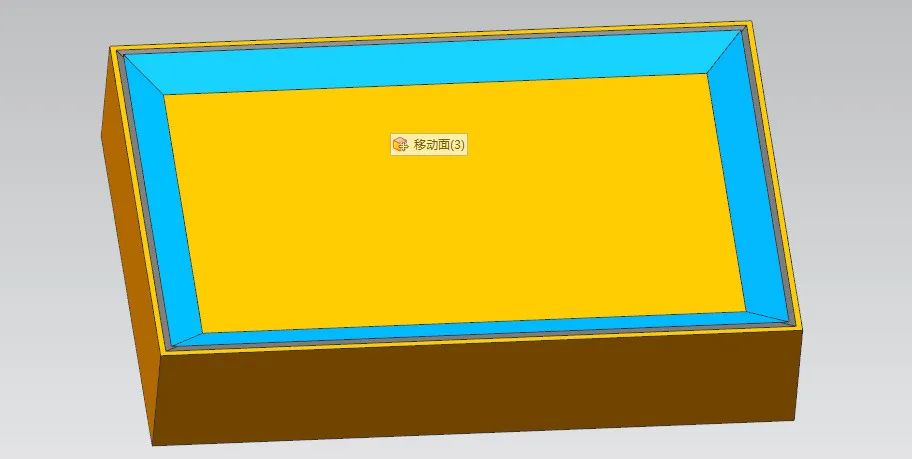

第一步:重新创建驱动体,切换到建模模块,将加工表面向内偏置一个刀具半径,用户工艺规定用D3的刀具,因此偏置1.5mm即可,由于偏置后拐角位置斜面发生的交叉,需要将交叉后的拐角修剪好,如图3所示:

NX CAM 拐角刀轨优化方法

图3:蓝色面为新的驱动曲面

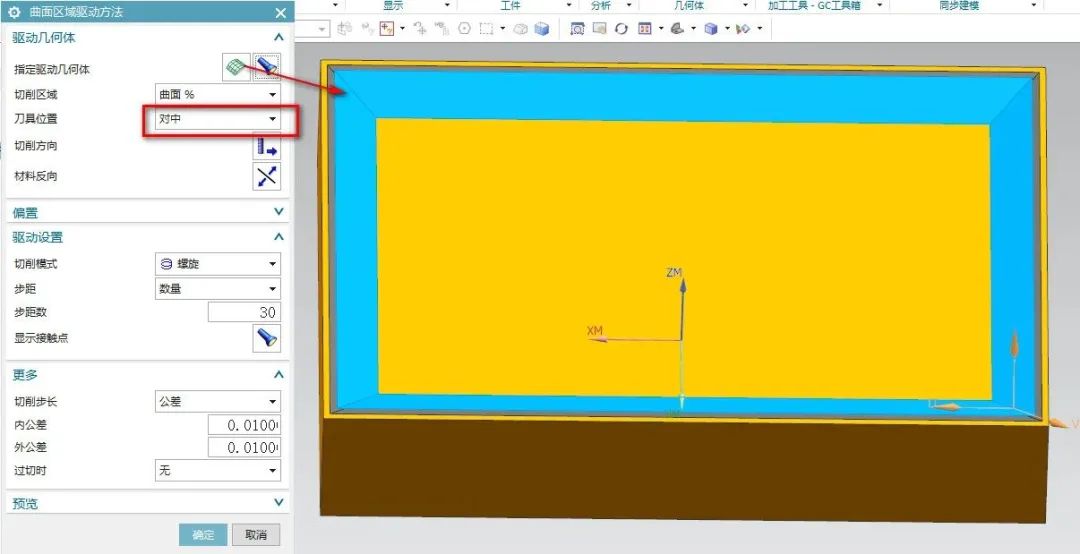

第二步:以图3所示蓝色面为驱动曲面,将刀具位置改为对中,编写刀轨,参数设置如图4所示:

NX CAM 拐角刀轨优化方法

图4

第三步:检查刀轨可以看到拐角处刀轨光顺过度,之前发现的拐角处刀轨问题已经修复,如图所5所示:

NX CAM 拐角刀轨优化方法

图5
