NX与TC集成详细步骤

各个设计软件跟TC集成无非也就那几个套路

1.集成介质安装

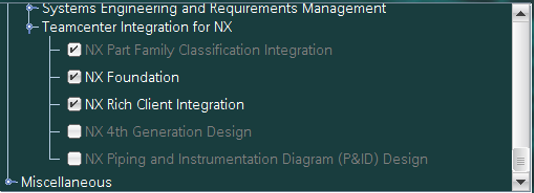

NX 的话直接起tem，勾选下图这几项，等待安装完毕


   2.配置种子文件

   所谓的种子文件就是配置客制化模板。

   2.1 对于NX来说，起tc command，执行命令

// NX集成模板导入
cd E:\Siemens\NX12\UGII\templates\sample
输入命令tcin_template_setup.bat -u=infodba -p=infodba -g=dba

2.2 将模板保存进TC中

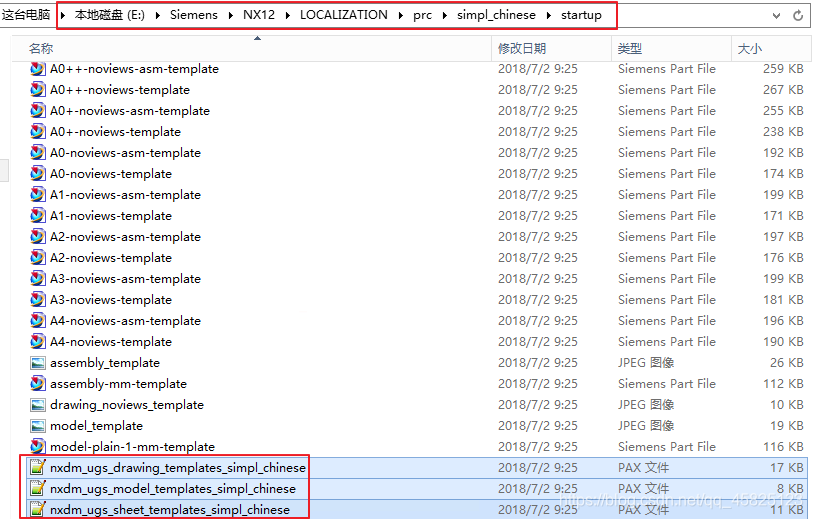

   2.3 将PAX模板导入TC中管理


   这里以3D模板为例

   在 系统 中新建对象，创建TXT数据集，通过命名的引用把PAX文件导进去


   新建首选项TC_NX_FileNewPAXFiles_NX12（此处的NX12是版本，根据实际情况填写，现在西门子取消了NX的版本，后面需要怎么处理要看help才能确定）

   首选项为多值，值就是模板ID+Version。eg.NX_3D_PAX

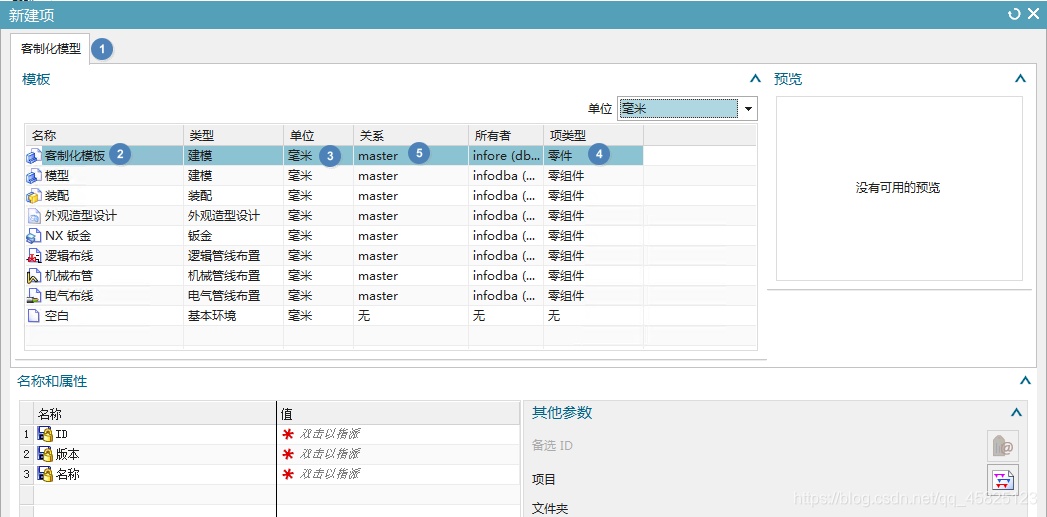

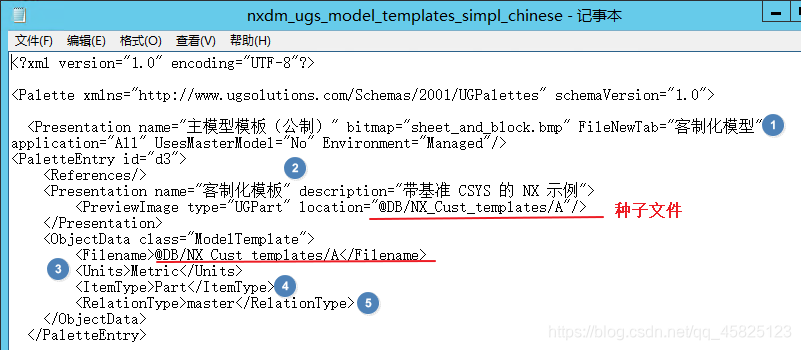

然后就可以去改PAX文件了，下面试参数对应关系

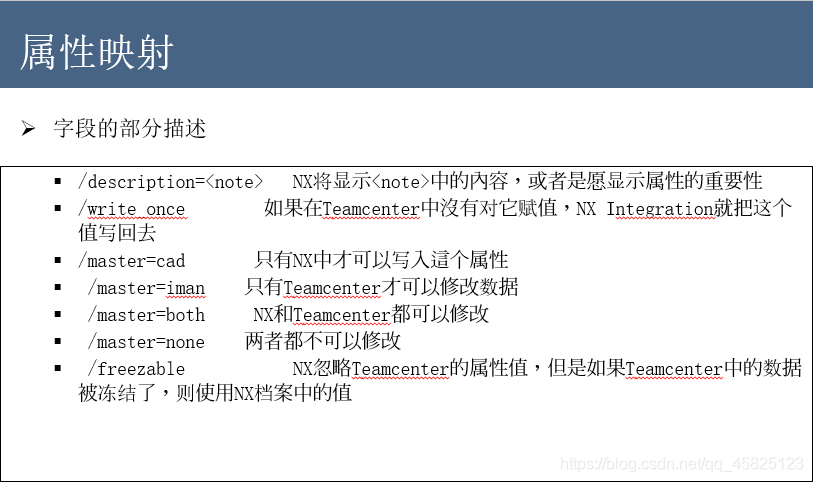

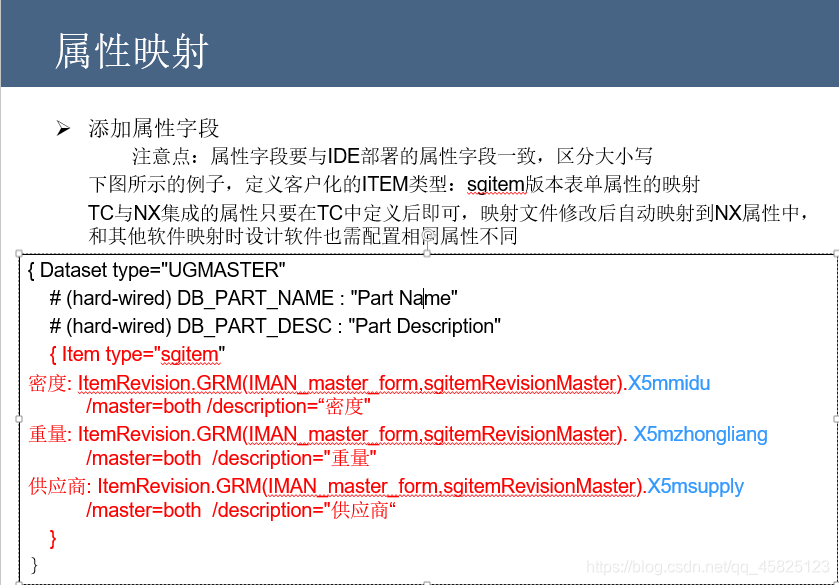

   3.属性映射

   在TC CMD执行命令，然后编辑导出的文笔

// 导出命令
export_attr_mappings -u=infodba -p=infodba -g=dba -file=c:\attr.txt

   编辑完成后，在TC CMD执行导入命令

// 导入命令
import_attr_mappings -u=infodba -p=infodba -g=dba -file=c:\attr.txt
