NX二次开发BlockUI集列表详细使用步骤

最近使用 NX  二次开发，需要用到集列表，也就是SetList这个控件，然而网上相关的资料和范例实在是太少，有幸找到《NX二次开发-BlockUI集列表的使用技巧》和《UG（NX）二次开发 BlockUI 集列表使用方法》，这两篇文章，对我的帮助很大，但是因为使用的 编程语言 不同（我使用的是c++），仍然遇到了很多困难，不过最终在我不断的摸索和尝试下，终于有个完整的使用流程，特此分享给需要的同学，避免跟我一样一下子不知道从何下手。

想快速获取结果的可以直接看代码，想看一下问题的解决过程的，且听我娓娓道来。

对于集列表，它不同于一般的控件，一般的控件直接添加即可，而集列表则需要添加种子块，那么种子块如何添加呢，下面我将详细说明这个步骤。

项目原因，我就使用nx8.0的32位版本来做说明，其他版本类似。

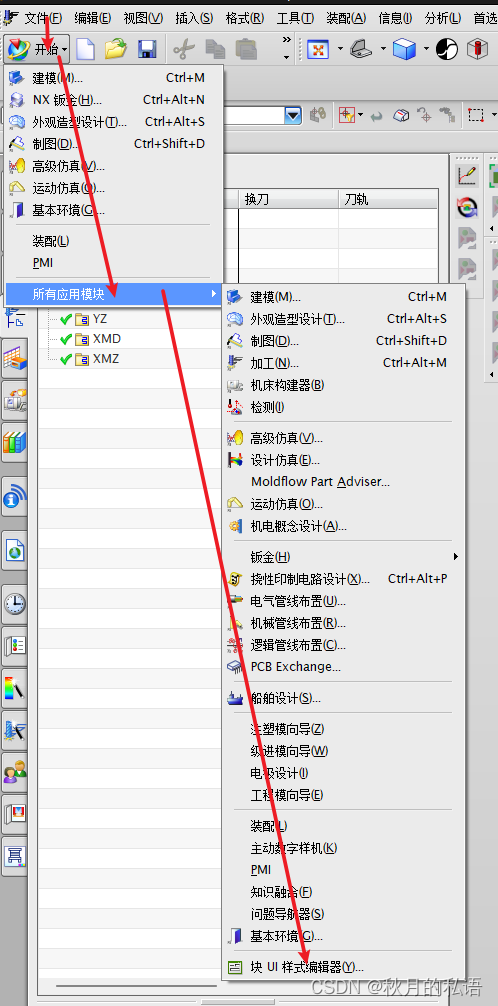

首先，打开任意项目，然后打开块UI样式编辑器，如下图所示：

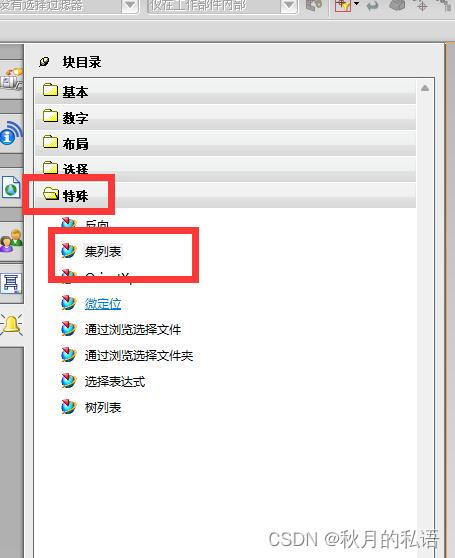

新建或者打开任意界面，并且添加集列表：

此时提示“错误：缺少种子块”。

我们需要新建或者使用已有的任意 对话框  dlx文件，并且在下方红色方框位置填入文件名（dlx在同一目录的情况下），如果种子块在不同目录，则使用种子块dlx文件的全路径。

此时，错误提示消失，并且自动加入到主界面。

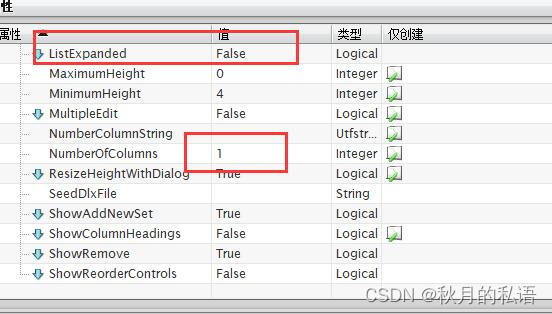

在集列表中可以设置是否自动展开以及列数等。

以上是界面相关，下面进入代码部分，这部分主要是我在前面两篇文章的的帮助下摸索和尝试出来的，特此分享关键代码，项目原因部分不重要的代码实现无法公开，可以自己考虑实现，或者查阅资料，调用UG自带的函数。

针对集列表，主要有两个回调函数，添加和删除按钮时的回调函数，我无法直接找到相关的c++范例，不过后来我发现，可以查看函数的声明和参数来确定回调函数的样式。

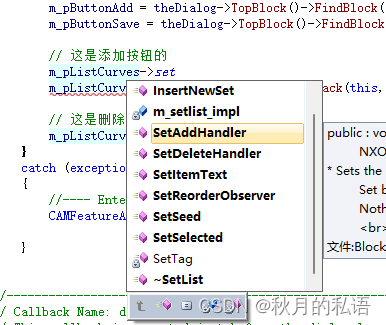

比如：对于集列表m_pListCurves，输入set可以智能提示有如下回调函数：

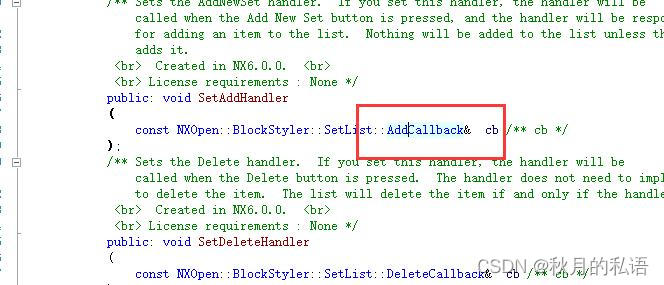

而我们需要的就是AddHandler和DelHandler，那么如何添加这两个回调函数呢，我们可以按F12，进去声明看一下：

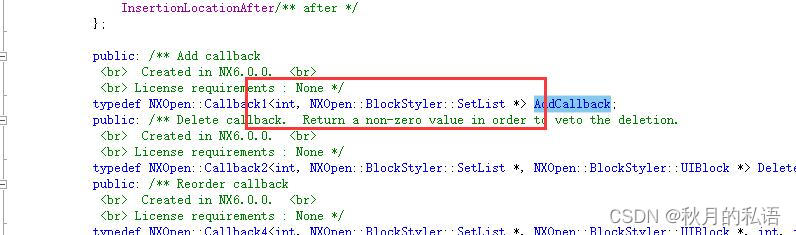

然后在AddCallback的地方再按下F12，此时就可以看到如下的声明：

这代表着，这个回调函数是以int为返回值，以 NXOpen::BlockStyler::SetList *为参数类型的函数，同理，在下方可以看到Del的回调函数样式：

typedef NXOpen::Callback2<int, NXOpen::BlockStyler::SetList *, NXOpen::BlockStyler::UIBlock *> DeleteCallback;
