UG编程刀库创建与参数定制：详细图解与操作指南

以UG8.0为例

一、首先要新建刀具，同时设置描述、目录号、库号，然后点选（将刀具导出至库）

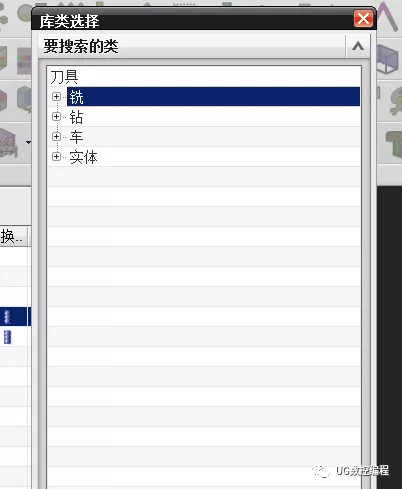

出现对话框：选择目录类 。点选UG5_PARAMETER确定(如果是钻头、丝攻、绞刀等则出现对话框后点选UG_DRILL)，再确定。

至此，刀具新建完毕并导入刀具库

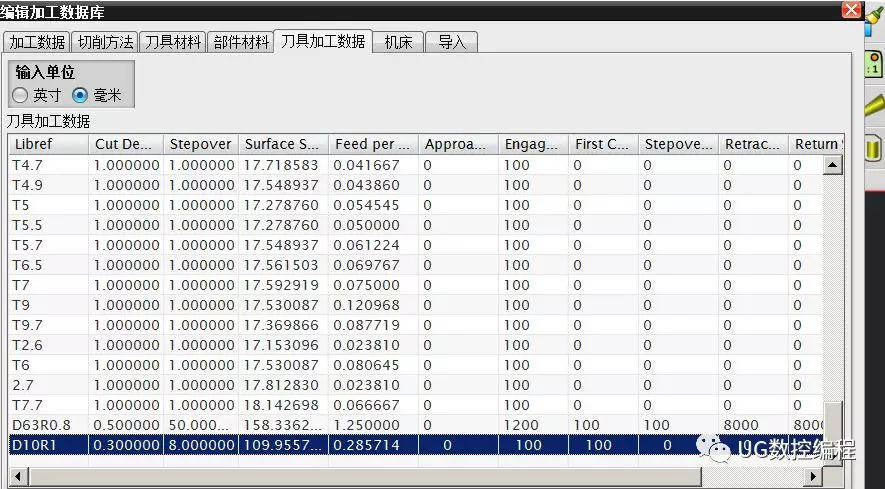

点选（刀具加工数据）---点选（插入）出现对话框

点选（铣）或（钻），确定---确定，找到所需定制的刀具，确定,出现对话框，所需刀具已加入

点选D10R1,出现刀具参数对话框,修改想要参数，确定，确定

三、模板定制

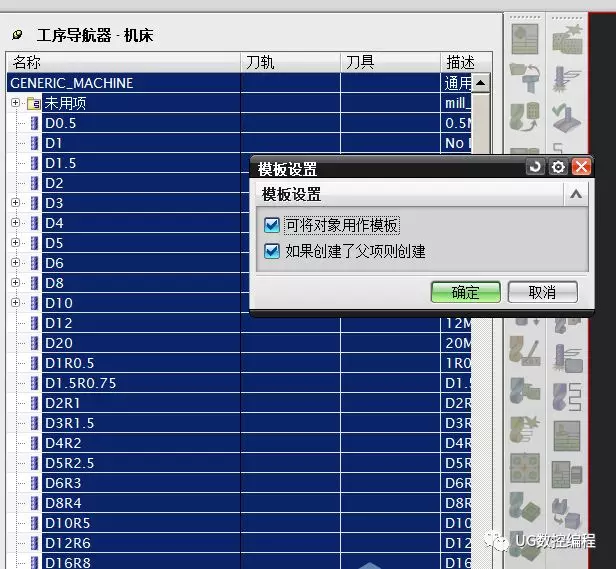

所有刀具参数设置完成后，进入刀具管理界面，选择所有刀具，点鼠标右键----对象---模板设置，勾选（可将对象用作模板）和（如果创建了父项则创建）

至此存于本模板文件的刀库已创建。编程时即可刀库中调用

四、调用刀库

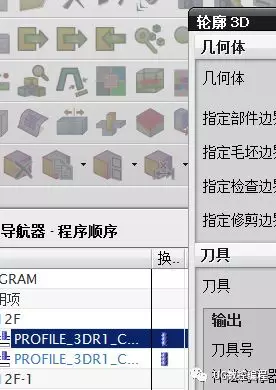

进入程序组

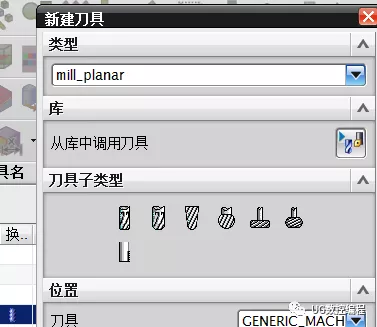

在刀具的图标上点（新建）出现对话框

点选（从库中调用刀具）---选（铣）或钻---点选（铣），确定，确定

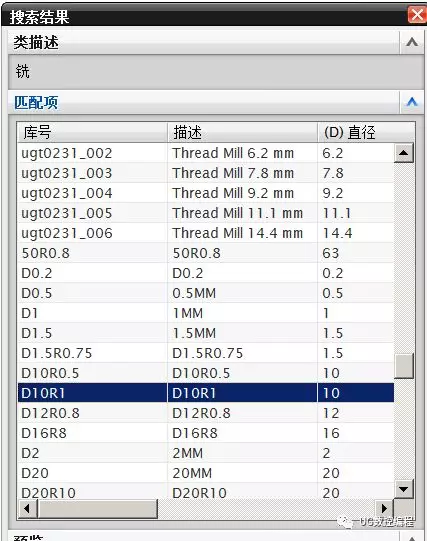

找到所需刀具D10R1,确定

发现所需刀具已调入.

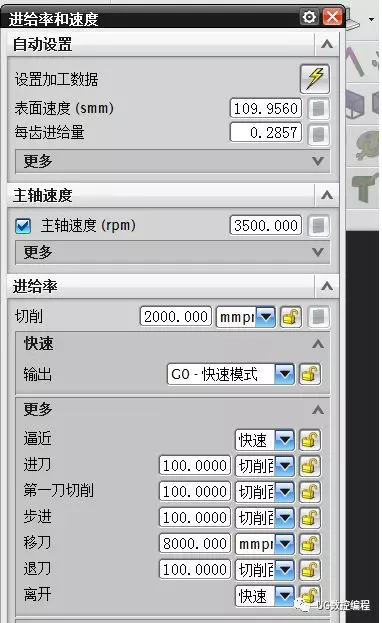

点选（进给率与速度）---点选（设置加工数据）右边的那个斜勾，发现所定制的D10R1参数已更新导入
