LS-DYNA复合材料层合板应力输出：损伤云图显示方法

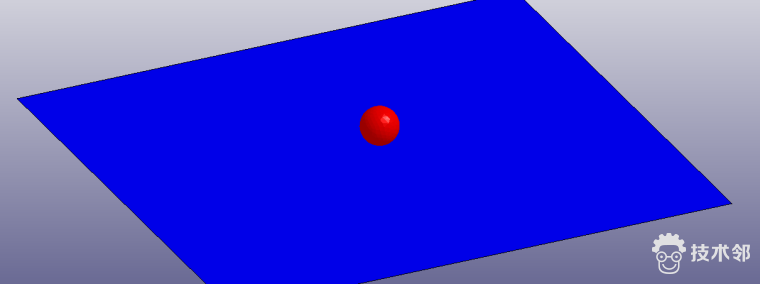

一个多层的shell 在球状物体的冲击下，共定义20层，现在想输出：

（1）20层每层上的应力

（2）复合材料损伤云图

基本的准备工作

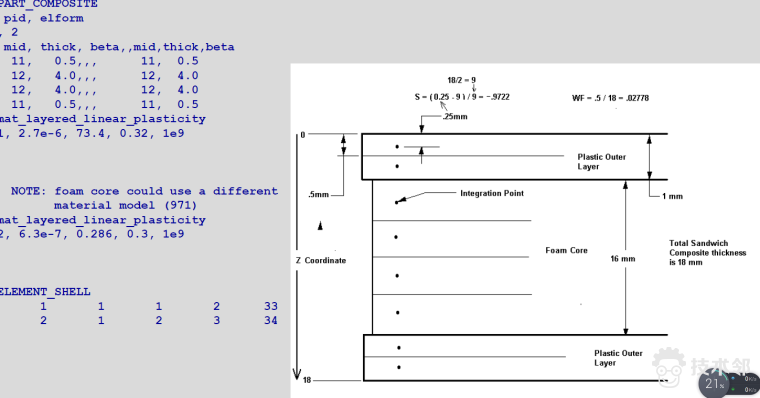

（1）定义复合材料层合板（K文件中采用*Part_composite进行

 *Part_composite

（2）在*DATABASE_EXTENT_BINARY选项中要设定 MAXINT=20 用来存储20层的应力等变量

（3）查看损伤 历史变量有如下6个变量，如果要输出损伤变量NEIPS=6

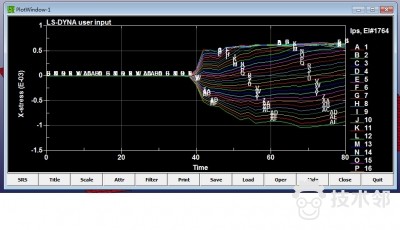

提取某单元厚度方向应力的方法：

其实只是显示方法的问题，采用如下方法就可以输出全部20个层的数据

history----》int pt--->选中单元——》plot

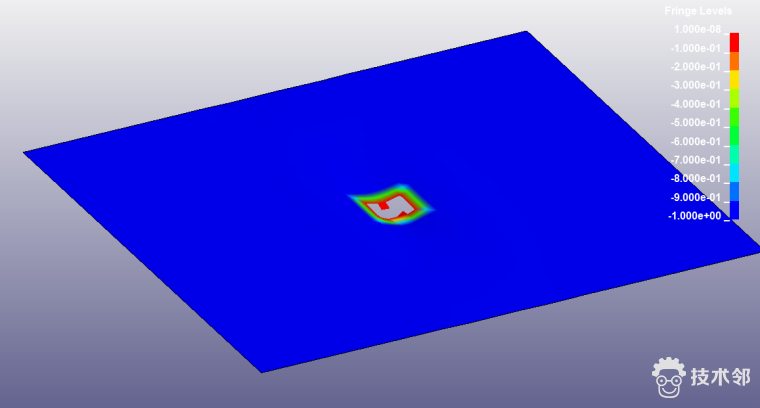

损伤云图用var6进行标定，如下图所示

本案例的k文件 以及查看损伤云图的方法见付费文档
