双层板料冲压工艺分析:LS-DYNA深度应用

随着生活水平的提高和行业的发展,现在的一些厨具行业、汽车、航空航天等领域开始使用钢铝或者铜铝等符合材料,即上下两层或者多层,不同性质的金属材料复合在一起,进行冲压一体成型,

对于复合材料,有两种分析方法,一种是把板料看成是一种材料,不考虑其复合性能,使用传统的方式进行计算,这种方法有缺点,就是不能反应两种材料的变形差异,不能反应实际的成型状态,

还有一种就是把复合材料的不同层设置不同的材质,然后使用恰当的接触关系将两者粘合在一起,然后进行计算,这就需要求解器支持,LS-DYNA作为老牌的非线性通用求解器,可以完美支持,不需要过多的开发,求解器本身就完美支持,



1.板料设置:

根据实际的板料的材质,设置两种不同的材质的板料,网格建议使用复制,以对齐节点,减少计算误差;

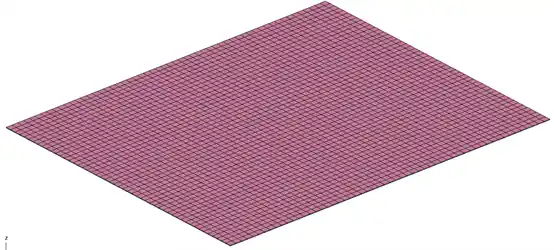

基于LS-DYNA的双层板料冲压分析的图1

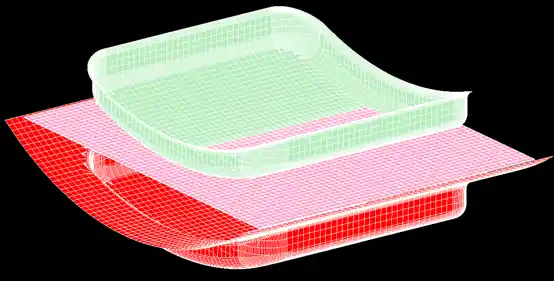

2.冲压过程前处理

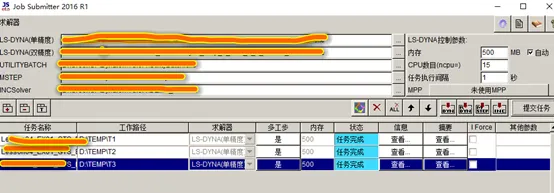

3.提交任务进行计算




4.结果后处理

4.1FLD结果

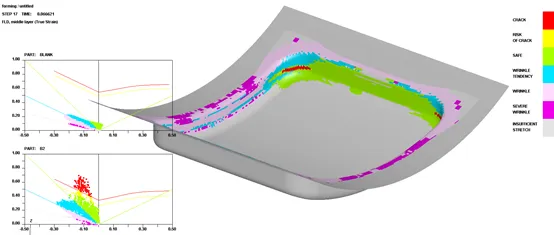

两种材料分别显示结果,可以单独评估某种材料是否会发生失效;




4.2 厚度信息

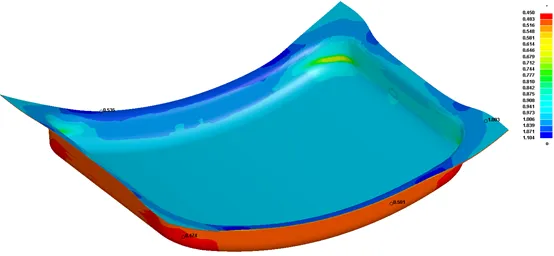

两种材质不同的厚度;


通过实际的分析测试表明,使用不同材质模拟复合板材的冲压分析结果,与实际结果趋势一致,结果略有差异(受限于不同批次的材质等影响),可以在产品设计阶段通过分析确认不通过材质的厚度比值及可成型性,减少后期修模次数及失败风险;
