LS-DYNA混凝土材料模型MAT_RHT深度剖析

*MAT_RHT

这是材料类型272。该模型用于分析受脉冲载荷影响的混凝土结构;参见Riedel et al.(1999)和Riedel(2004)。

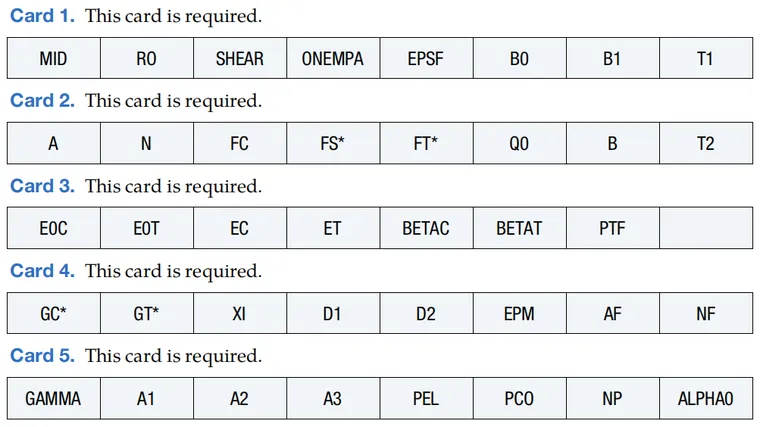

卡片格式

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图1


卡片定义:

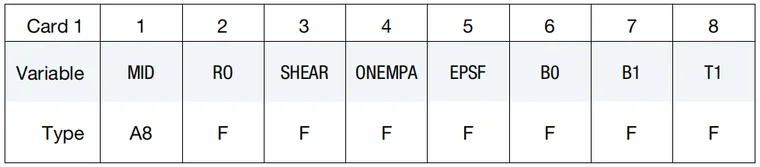

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图2

MID——材料标识。必须指定一个不超过8个字符的唯一数字或标签。

RO ——质量密度

SHEAR——剪切模量



ONEMPA——单位转换系数,定义了所用压力单位中的1 MPa。

它也可用于自动生成给定抗压强度的材料参数(见备注)

EQ.0:默认值1.0

EQ.-1:单位为m,s和kg(Pa)

EQ.-2:单位为mm,s和tonne(MPa)

EQ.-3:单位为mm,ms和kg(GPa)

EQ.-4:单位为in,s和dozens of slugs (psi)

EQ.-5:单位为mm,ms和g (MPa)

EQ.-6:单位为cm,μs和g (Mbar)

EQ.-7:单位为mm,ms和mg (kPa)

EPSF——侵蚀塑性应变,默认2.0

B0——多项式状态方程参数

B1——多项式状态方程参数

T1——多项式状态方程参数

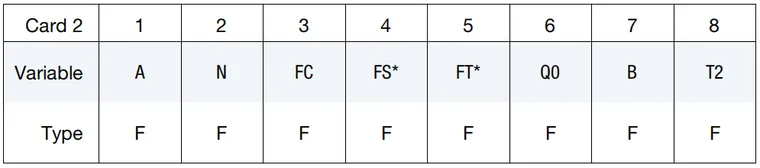

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图3

A——失效面参数A

N——失效面参数N

FC——抗压强度

FS*——相对剪切强度

FT*——相对拉伸强度

Q0——拉压子午比

B——罗德角相关系数

T2——多项式状态方程参数

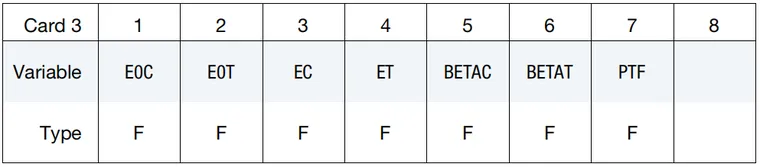

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图4

E0C——参考压缩应变率

E0T——参考拉伸应变率

EC——破裂压缩应变率

ET——破裂拉伸应变率

BETAC——压缩应变率指数(可选)

BETAT——拉伸应变率指数(可选)

PTF——拉伸时压力对塑性流动的影响(塑性应变体积分数),默认值0.001

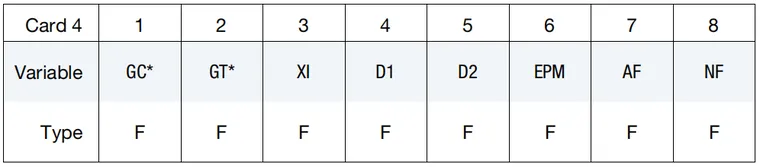

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图5

GC*——压缩屈服面参数

GT*——拉伸屈服面参数

XI——剪切模量缩减因子

D1——初始损伤参数

D2——损伤参数

EPM——最小损伤残余应变

AF——残余面参数

NF——残余面参数

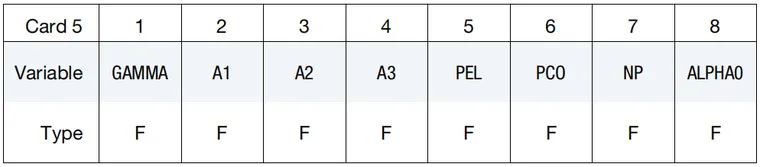

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图6

GAMMA——Gruneisen gamma

A1——Hugoniot 多项式系数

A2——Hugoniot 多项式系数

A3——Hugoniot 多项式系数

PEL——压溃时的压力

PCO——压实时的压力

NP——孔隙度指数

ALPHA0——初始孔隙度


在RHT模型中,剪切和压力部分耦合,其中压力由多项式Hugoniot曲线和p-α压缩关系描述。对于压缩模型,我们定义了一个历史变量,表示孔隙率α,初始化为α0>1。该变量表示基体材料与多孔混凝土之间的当前密度分数,并随着压力的增加而减小,即参考密度用αρ表示为。这个变量的演化情况为

LS-DYNA中的混凝土材料模型272号材料*MAT_RHT的图7


其中,p(t)表示t时刻的压力。该表达式还涉及初始孔隙挤压压力pel、压实压力pcomp和孔隙率指数N。失效应变可用于侵彻具有严重变形的单元,默认设置为200%。


为简单起见,可使用ONEMPA < 0自动生成材料参数;不需要其他参数。

如果FC = 0,则Riedel(2004)中的35 MPa强度混凝土以ONEMPA值指定的单位生成。对于FC > 0, 则FC以ONEMPA值指定的单位指定混凝土的实际强度。其他参数是通过在Riedel(2004)中提出的35 MPa和140 MPa强度的混凝土之间进行插值而产生的。任何自动生成的参数都可能被用户覆盖;其中一个参数可能是混凝土的初始孔隙率ALPHA0。
