Ls-dyna流固耦合案例三，ALE方法实际应用演示

这个案例是水下爆破仿真，模拟潜艇遭受深水炸弹的影响。潜艇的模型是从网站上下载的，只是一个实体模型，没有内部其它结构，只提取其表面，并简化为壳单元。

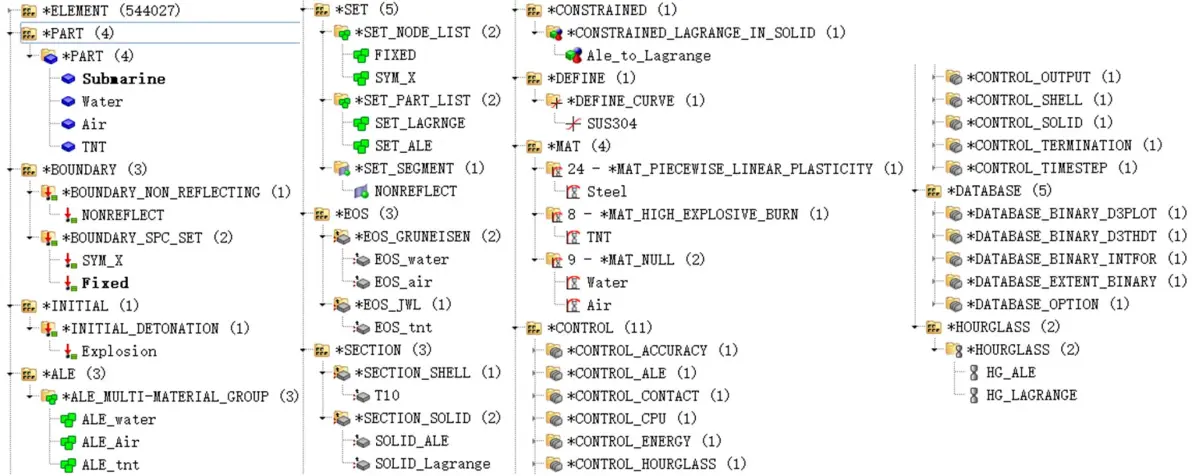

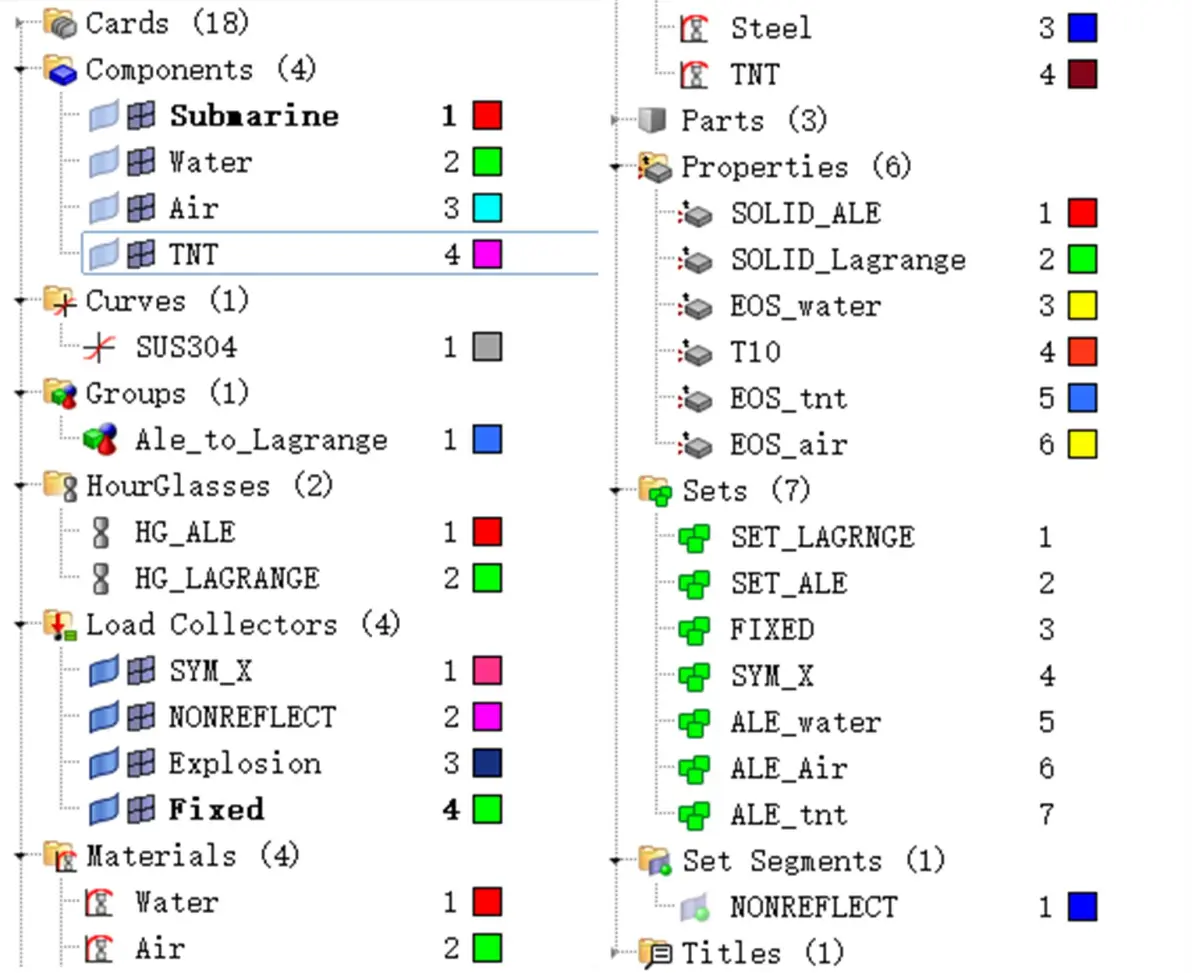

Model的图形树信息：

Slover与Model列表所显示的信息都是相同的，只不过Slover列表里面的关键字信息更明确。

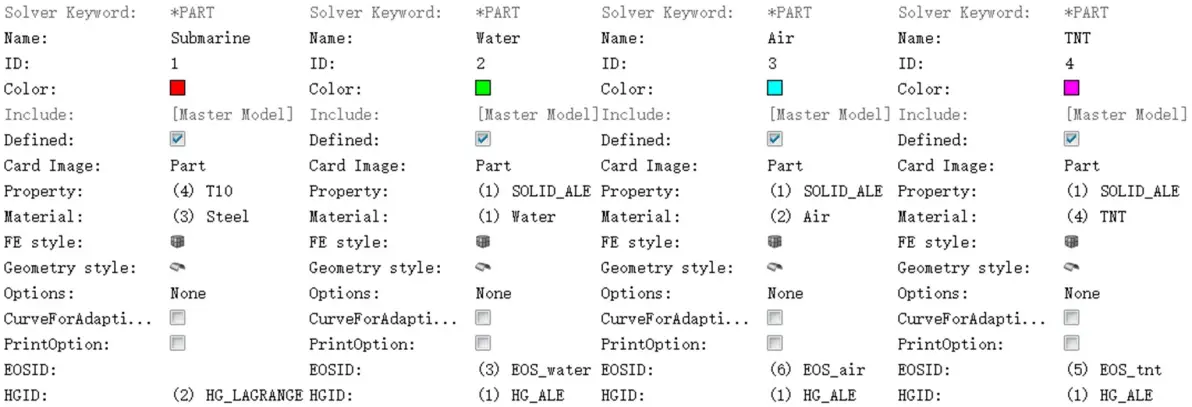

模型中共4个Component，分别为潜艇、水、空气与TNT，每个Component所应该赋予相应的材料、属性、沙漏与EOS状态方程，其中水、空气、TNT均为ALE网格，潜艇为拉格朗日网格。模型是随意建立的，材料本构来自于帮助文档，不涉及到实际项目。

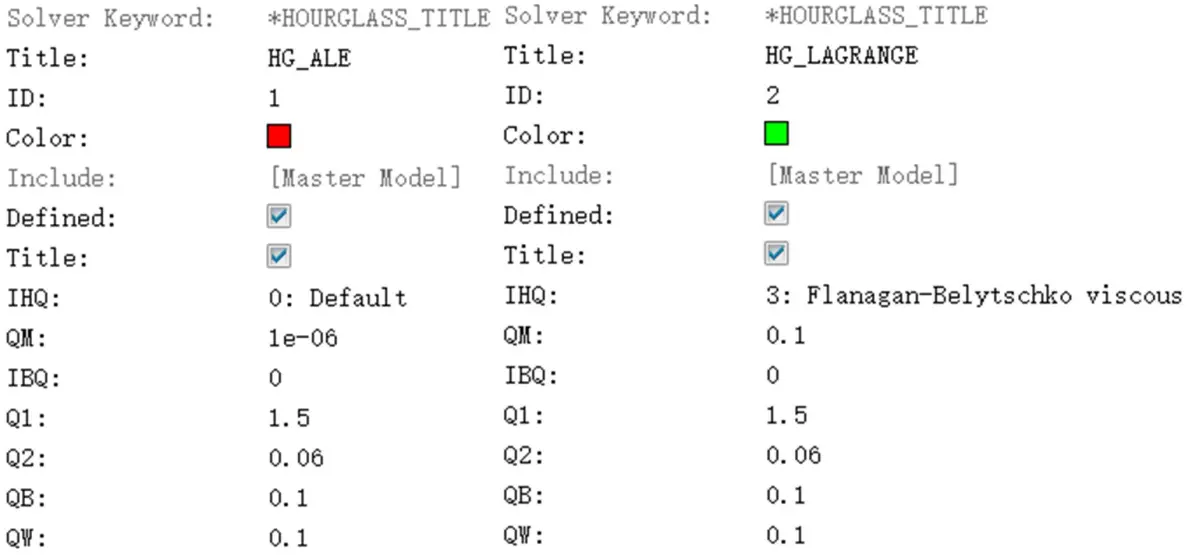

HourGlass(沙漏控制)：

沙漏控制有两种分别为ALE网格与拉格朗日网格

Material(材料)：

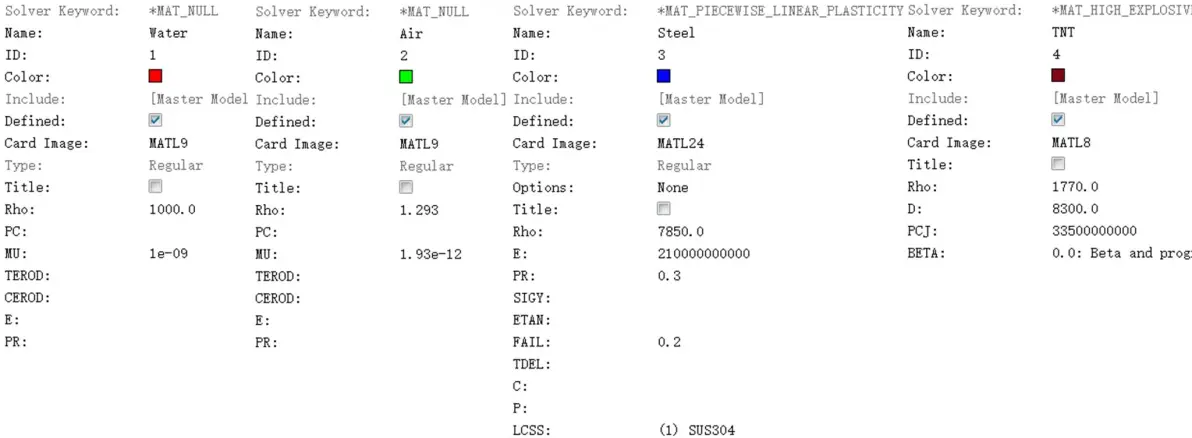

水与空气为MATL9号材料，定义了密度(Rho)与粘度系数(MU)，潜艇的材料为钢材，MATL24号材料，通过密度(Rho)、弹性模量(E)、泊松比(PR)描述其线弹性属性，通过LCSS曲线(等效塑性应力与等效塑性应变数据，可以在冲压回弹案例中找到)描述材料的塑性特征，通过FAIL失效系数描述材料的损伤演化情况。TNT为MATL8号材料，定义了密度(Rho)、波速(D)与压力(PCJ)。

Property(属性)：

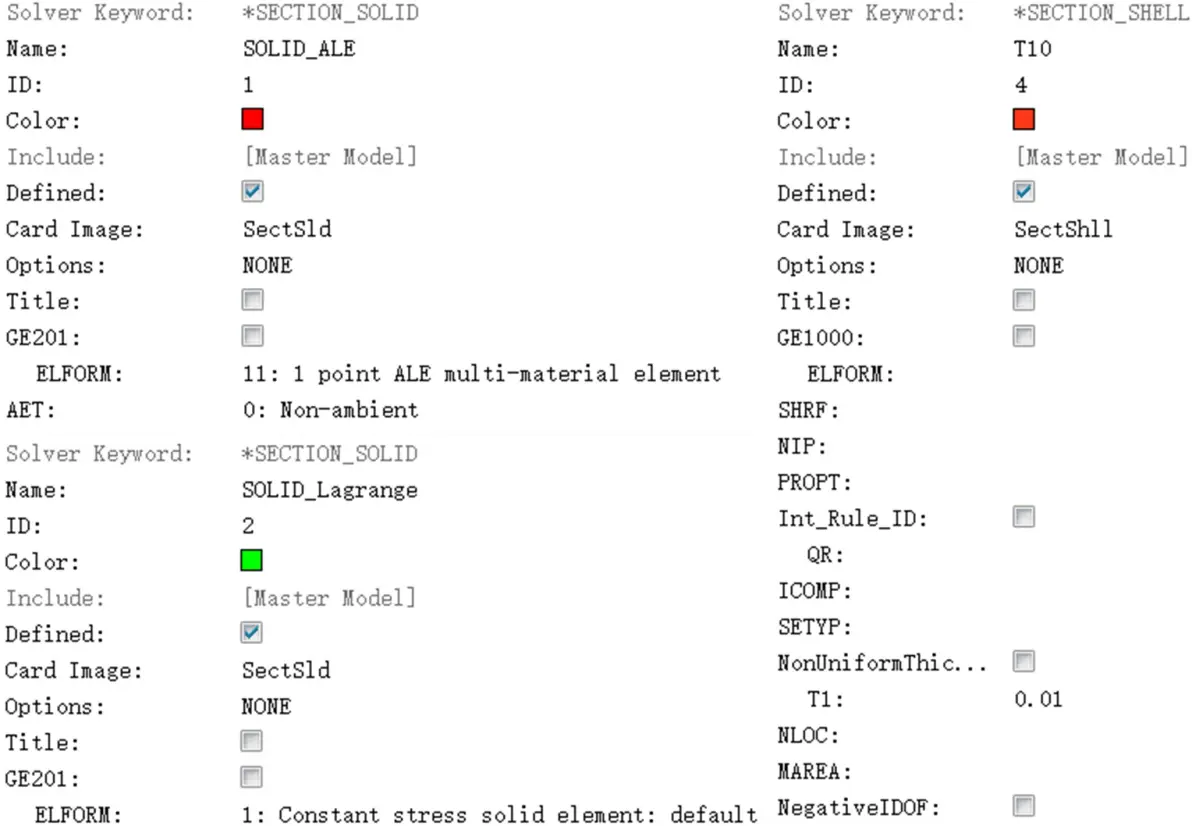

仿真中的4个Component均需要定义相关属性，水、空气与TNT均为ALE网格(ALE 网格属性中的ELFORM为11，拉格朗日网格属性中的ELFORM为1)，均属于实体单元，关键字均为SECTION_SOLID。潜艇简化为壳单元，厚度为0.01m，关键字为SECTION_SHELL。

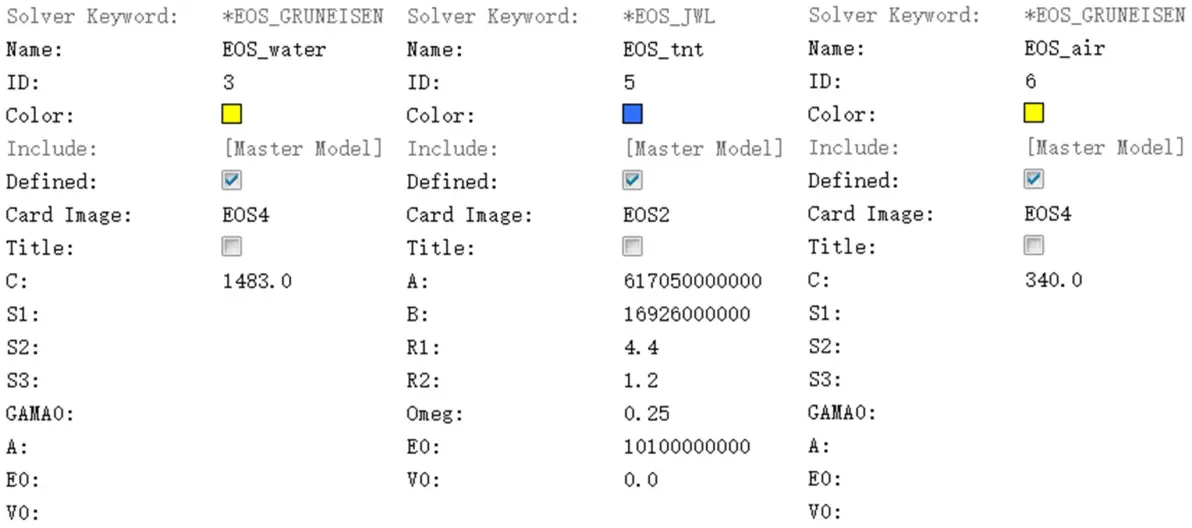

水、空气、TNT还均需要定义EOS状态方程。

SetSegment集合：

ALE网格还需要定义边界条件，因此水与空气的外侧网格需要定义Set集合，关键字为SetSegment。

Set集合：

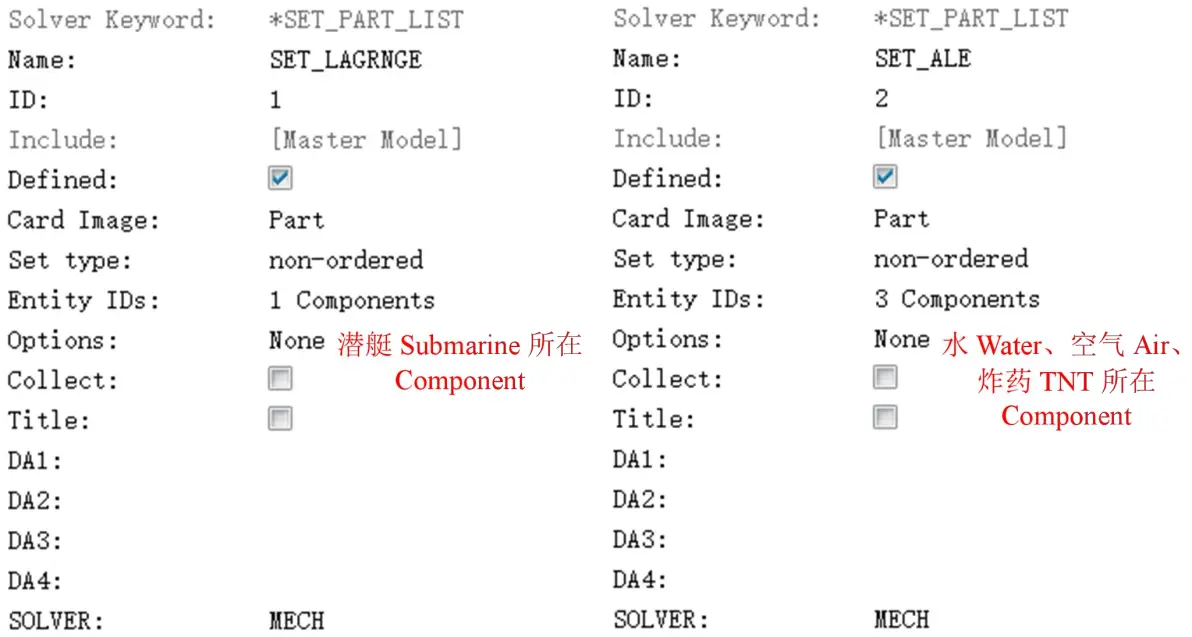

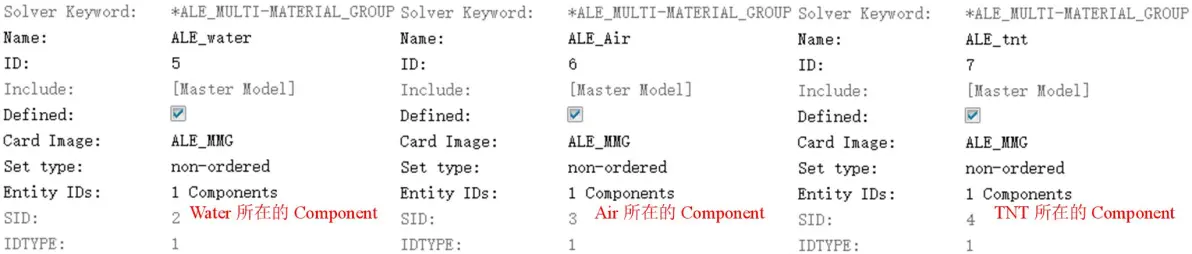

定义接触对的主面与从面、边界条件与载荷等Set集合。并且后处理中还需要观察ALE网格的流动状态，ALE网格所在的每个Component还需要定义Set集合，关键字为ALE_MULTI-MATERIAL_GROUP。

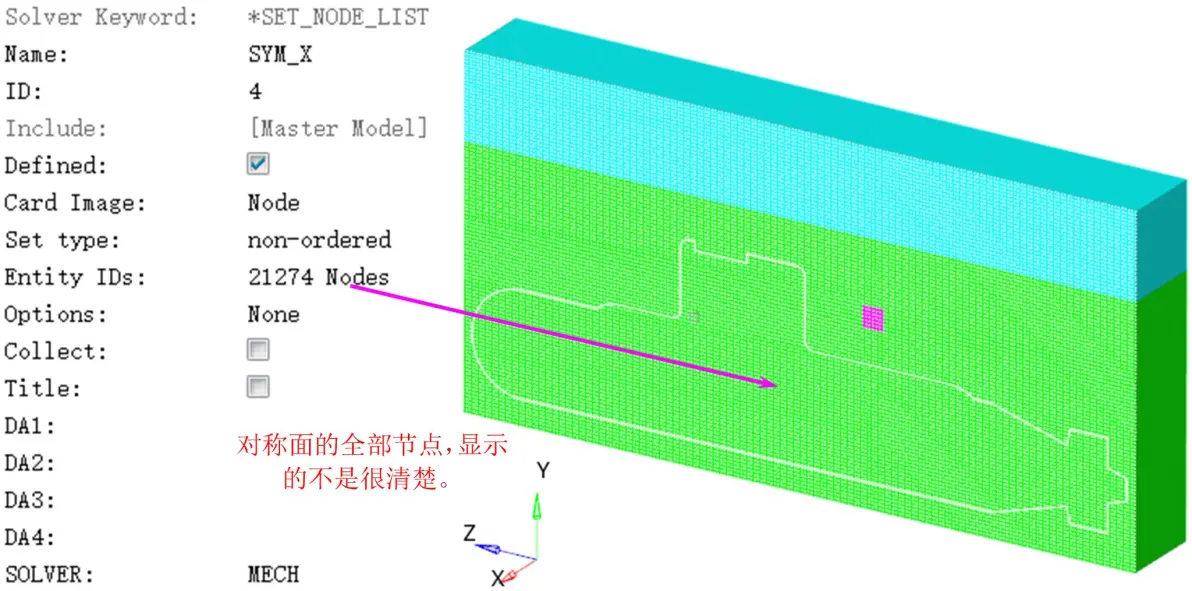

定义对称约束的Set集合为关于X轴对称的所有Component的全部节点

Load Collector(载荷集合)：

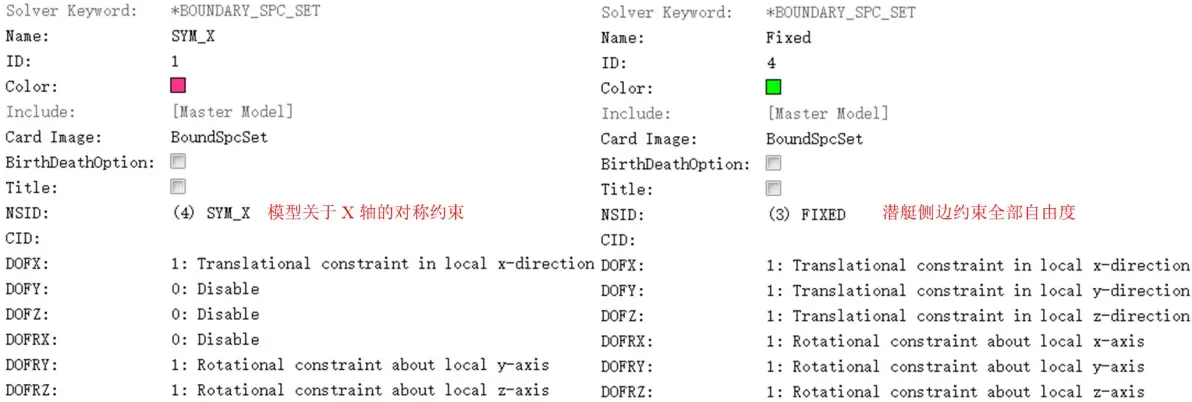

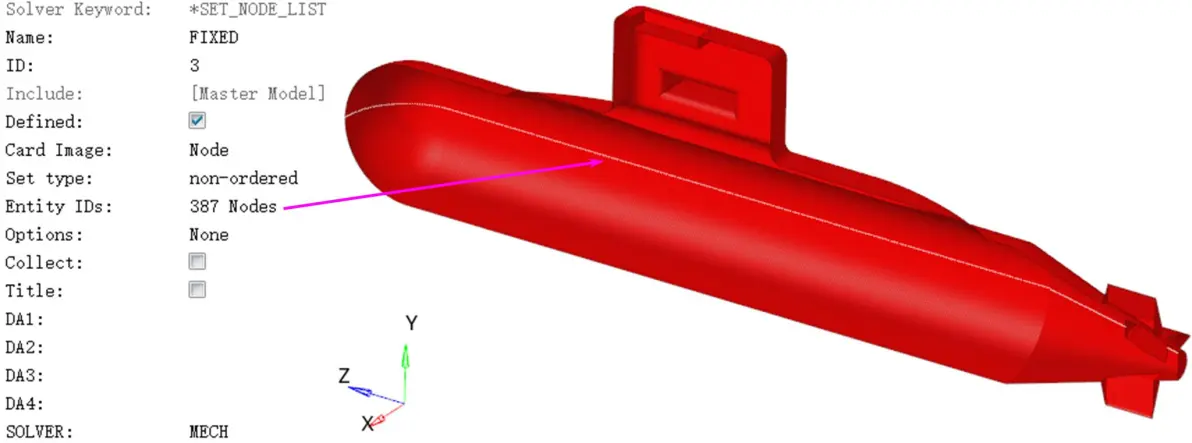

模型中的Set集合定义相关约束自由度。对称面定义对称约束，潜艇侧边全部约束。

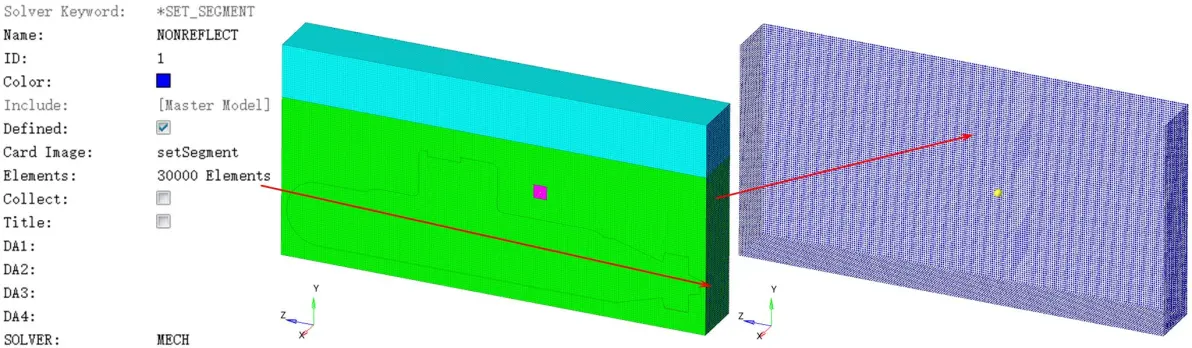

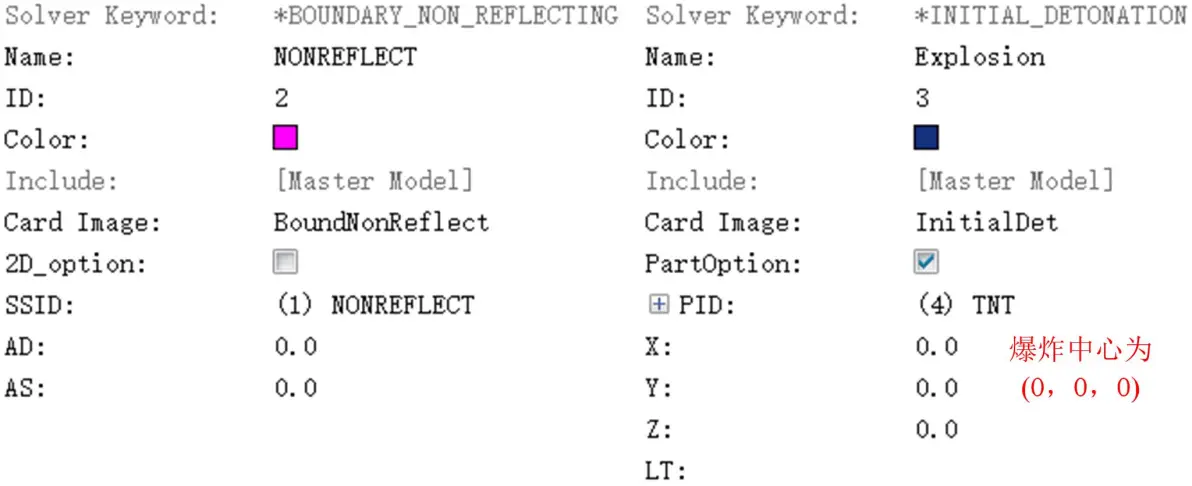

TNT定义原点(0，0，0)为爆炸中心并且ALE网格外侧(Air空气与Water水，并且其交界面处的网格共节点处理)应定义NONREFLECT边界条件。

Groups(接触)：

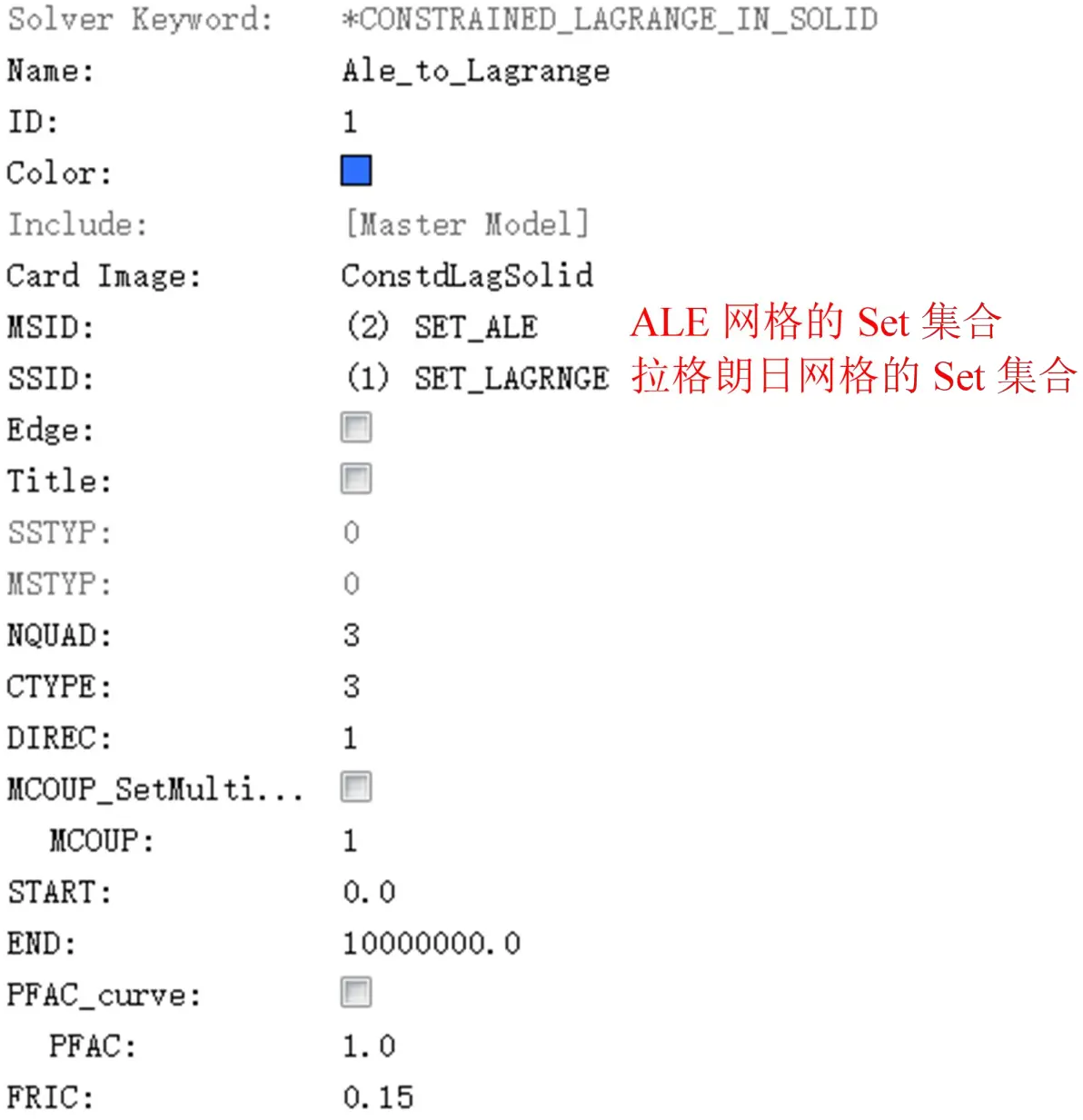

定义ALE网格与拉格朗日网格时间的接触， ALE网格为主面，拉格朗日网格为从面，摩擦系数0.15。

Control Cards(控制卡片)：

控制卡片定义了很多，但是之前的文章已经介绍很多了，这里就不详细说明了。

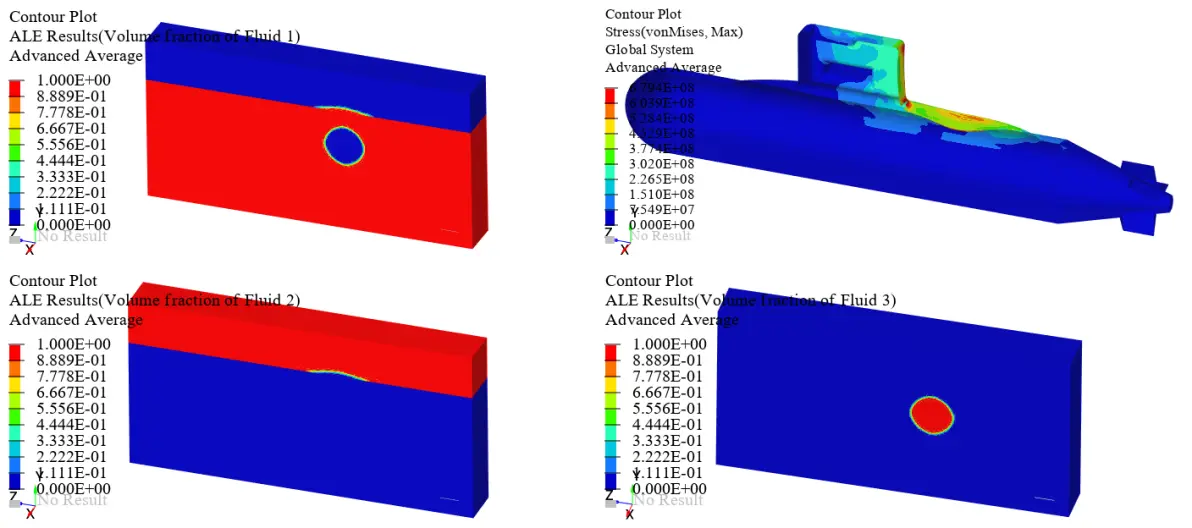

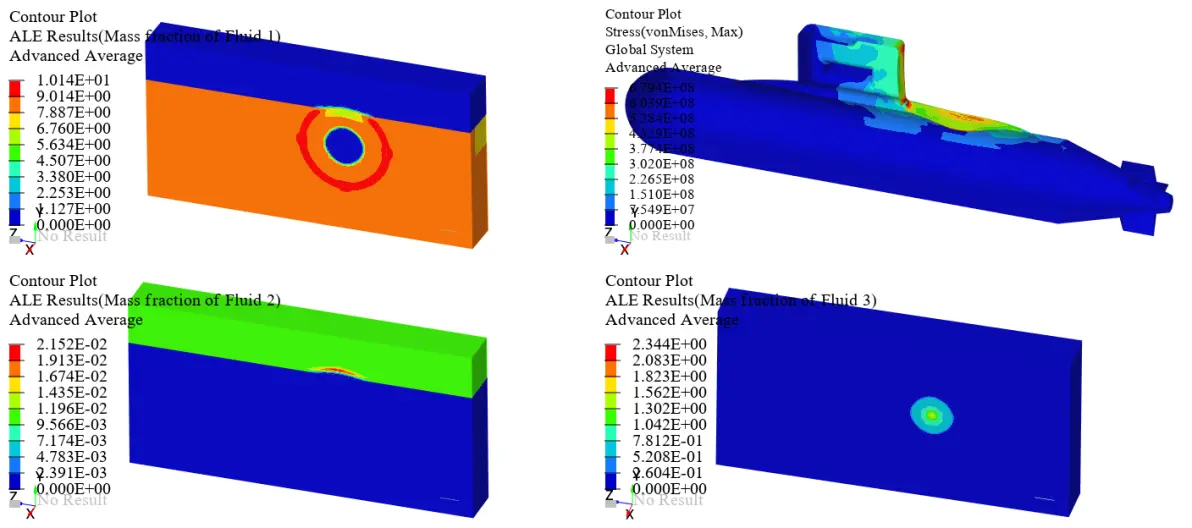

仿真分析结果：

仿真结果动画：
