LS-DYNA ICFD流固耦合技术及应用进展

传统的气动力或液力耦合结构的方法是先进行初步的稳态CFD分析,然后进行由气动载荷或液力载荷映射给结构力学分析。然而,在许多不同的行业,如生物医学和能源,因为结构的位移和流体流动之间的强烈相互作用,使得这种方法并不可行。即使在传统行业,如汽车,制造过程正在演变,以往一些比较刚硬的结构中,也会引入更轻和更容易变形的部件。随着这些新挑战的到来,用户对强大而可靠的双向流固耦合的需求也将不断增长。

本文将介绍LS-DYNA ICFD求解器的最新研发进展,及其在非线性流固耦合应用。

ICFD求解器适用行业

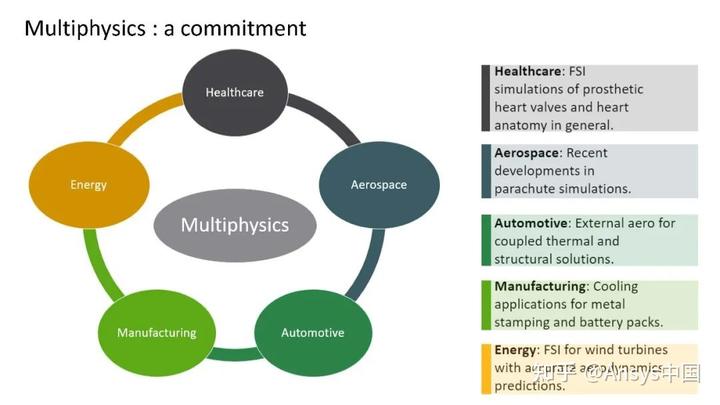

LS-DYNA支持ICFD求解器与其自身的固体力学求解器之间的耦合。ICFD求解器适用于五大行业多物理场应用

  • 汽车行业,LS-DYNA传统应用领域,ICFD可针对热-结构耦合的外部空气动力学分析提供解决方案;
  • 制造行业,ICFD可应用于冷却相关分析,例如金属冲压,电池组的冷却等;
  • 能源行业,尤其是风能行业。对拥有准确空气动力学预测的风力涡轮机进行FSI分析;
  • 航空航天,ICFD在降落伞仿真领域的最新研发进展,可以说这是一种最为先进的成果,包括流体与由多孔介质材料构成的结构之间的耦合;
  • 生物医学行业,如今越来越多的公司借助LS-DYNA深耕医学行业,以更好地设计产品以及更深入地了解未来趋势,特别是在心脏起搏器、心率失常电生理模拟、人工瓣膜流固耦合、形状记忆合金血管支架等领域,LS-DYNA FSI耦合具有独特的优势。

就开发初衷及理念来说,LS-DYNA FSI目的是实现单一代码方法解决多物理场问题One Code One model,其中ICFD与结构使用同一个输入文件,求解过程中共享内存,用户只需学习单个软件,且仅需一个许可证。未来FSI问题将越来越多,实现单一代码的方法,将越来越重要。

许多企业同时拥有流体部门与结构部门,通常他们各自独立工作、相互分离,少有互动交流。但随着各类技术的发展,部门之间的交流随着越来越多的FSI问题而增多。例如,汽车行业正采用越来越轻量化的结构,而这会带来更多的变形问题;医疗行业中,心脏瓣膜是高度柔性的结构,需要优异的FSI功能支持。LS-DYNA具有得天独厚的优势,单一代码方法能够随行业增长而不断发展,且能够满足行业当前及未来的需求。对于用户的学习成本也具有优势,用户如果已经拥有LS-DYNA固体力学求解器的知识,再学习ICFD求解器知识,更容易上手,因为他们的输入格式是相同的。

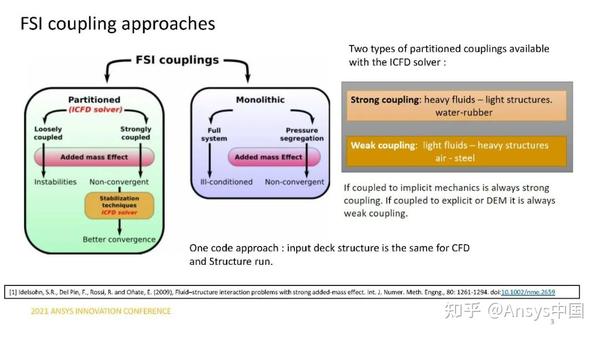

流固耦合通常分为整体耦合(Monolithic)和分区耦合(Partitioned)。对于整体耦合而言,一切都是隐式的、单个庞大矩阵/系统,由于实际创建的矩阵往往并非完美,因此局限于特定应用(非常见应用场景),它对于内存的要求非常高,且求解并不稳定。与此对比,分区耦合方法(分离方法)更常见,其两个领域和物理场是相互分离的,但却相互影响,称为强FSI耦合。强FSI耦合中LS-DYNA采用隐式固体力学求解器隐式ICFD求解器,必须进入收敛循环不断迭代,直到得到统一解。该方法适用于某些特定应用,强耦合方法可获得不崩溃不发散的解,而且这些问题通常涉及具有与流体相似密度的结构。因此一般情况下,心脏瓣膜仿真、典型的水与橡胶或塑料等,此处的结构具有高度的可变形性,密度接近流体的密度,此时更适合采用强FSI耦合。

此外,另一种相对应的方法称为松散耦合或弱耦合,结构采用显式算法隐式的ICFD代码耦合到一起,因此弱耦合允许采用两个不同的时间步长,该方法非常方便,但由此带来的问题是,只有不存在大变形且两个域之间的密度比很大时,才能保持稳定。对于某些空气动力学问题,如汽车中的空气对结构产生压力的问题,可以采用弱耦合进行处理,但是当两个域的密度相差不大或者存在严重的结构变形,该方法受到一定限制,此时需要采用强耦合方法。若LS-DYNA中的ICFD求解器与自身的隐式固体力学求解器相耦合,则采用的就是强耦合;如果是与显式结构求解器或DEM求解器进行耦合时,则为弱耦合。

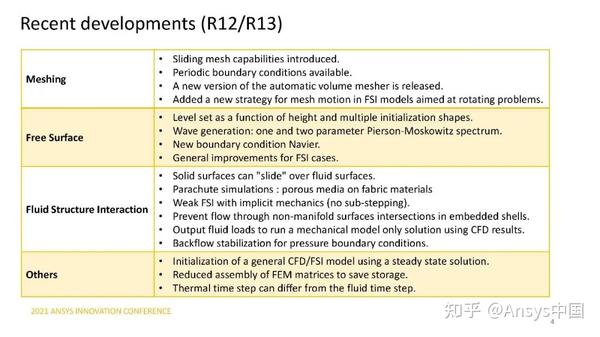

LS-DYNA在ICFD方面的新功能及研发进展(R12/R13)


  • 网格划分
  • 新增滑移网格功能;
  • 新增可用的周期边界条件;
  • 添加新的自动体网格划分器;
  • 针对旋转问题的特定FSI模型新增网格运动策略;
  • 用于ICFD的单相自由表面建模
  • 水平集作为高度和多个初始化形状的函数;
  • 波生成模型:一参数和二参数 Pierson-Moskowitz 谱;
  • 新的边界条件 Navier;
  • FSI 案例的一般改进:自由表面问题和力学之间的耦合;
  • 流固耦合
  • 固体表面可以在流体表面上“滑动”;
  • 降落伞模拟:织物材料(超薄结构)上的多孔介质;
  • 增加耦合选项:隐式弱 FSI(no sub-stepping);
  • 防止穿透嵌入式壳体流动的功能(针对穿过非流型表面,ICFD实现了某些线性FSI功能和某些附加数值技巧,其目的是改善压力边界条件的稳定性,进而获得更加准确的解);
  • 输出纯流体分析的载荷,以使用 CFD 压力结果施加到结构上的解决方案;
  • 压力边界条件的回流稳定;
  • 其他
  • 使用稳态解初始化通用 CFD/FSI 模型;
  • 减少 FEM 矩阵的组装以节省存储空间;
  • 热时间步长可以与流体时间步长不同。

R13新功能及更新

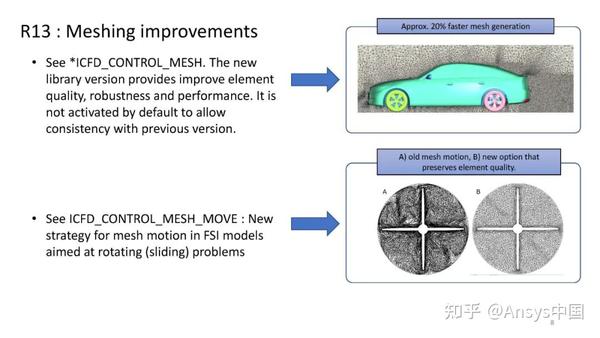

ICFD求解器中引入新版自动体网格划分器,可以用于汽车外流场问题其他ICFD问题

  • 新版本中网格生成速度提高约20%,关键字*ICFD_CONTROL_MESH。提供了改进的单元质量、稳健性和性能。未激活的情况下默认与以前的版本保持一致。
  • 解决了风力涡轮机的网格旋转(滑移)问题及FSI 模型中网格运动的新策略,如叶片(网格)发生变形导致的超时问题,单元质量降低。关键字*ICFD_CONTROL_MESH_MOVE,能够针对这些问题维持更高的单元质量。
