Ls-dyna流固耦合案例一，从零开始入门第一步

本案例介绍一个流固耦合的仿真，之前曾经做过很多Abaqus模拟流固耦合(CEL)的案例，这次是使用Ls-dyna软件，模拟球体落入水中，仿真中共有3个Component，分别为球体、水与真空气体，其中球体为拉格朗日网格，水与真空气体属于ALE多材料网格，模拟拉格朗日网格与ALE网格接触后，ALE材料在网格中流动的状态。

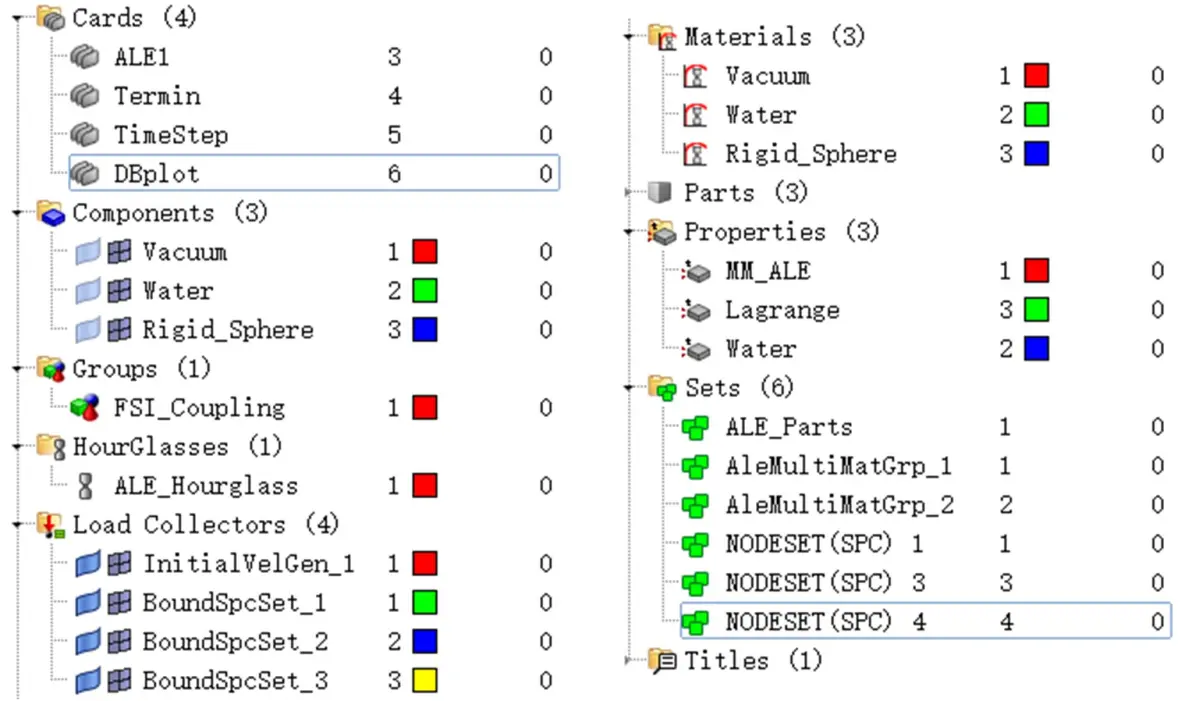

图形树的全部信息如下：

水与真空气体为长方体，长×宽×高为280mm×280mm×260mm，球体的直径为218mm，为减少计算机资源，简化为1/4模型，定义对称约束即可。

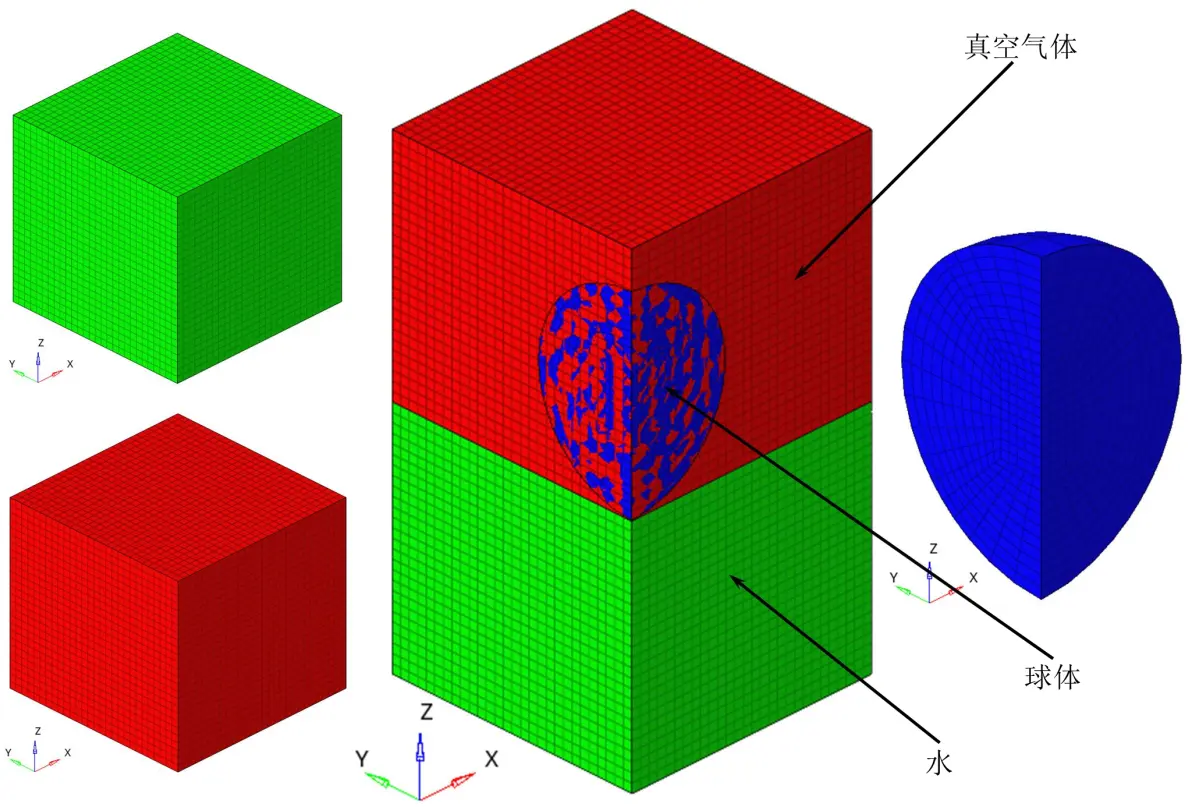

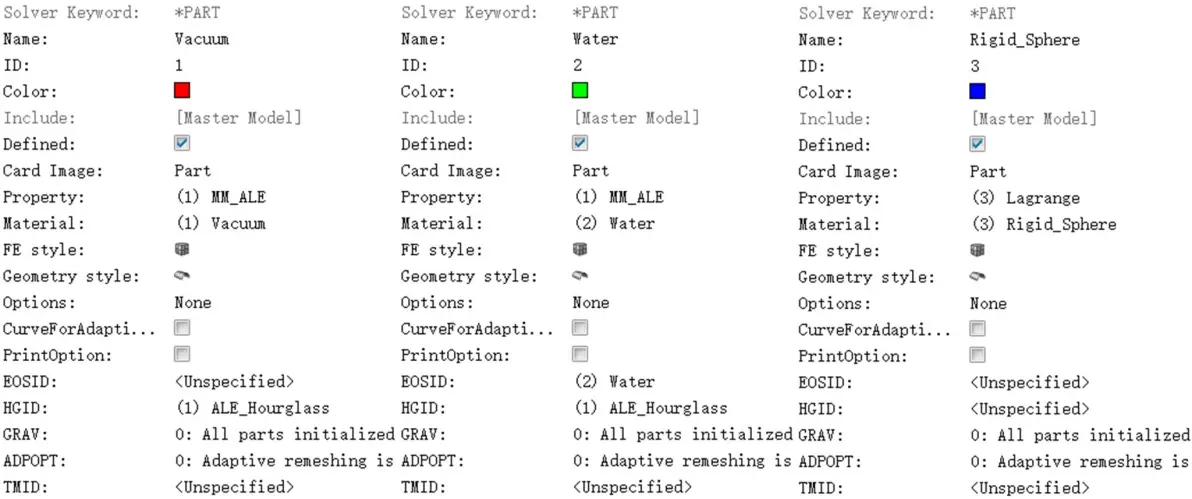

3个Component的信息如下图所示：

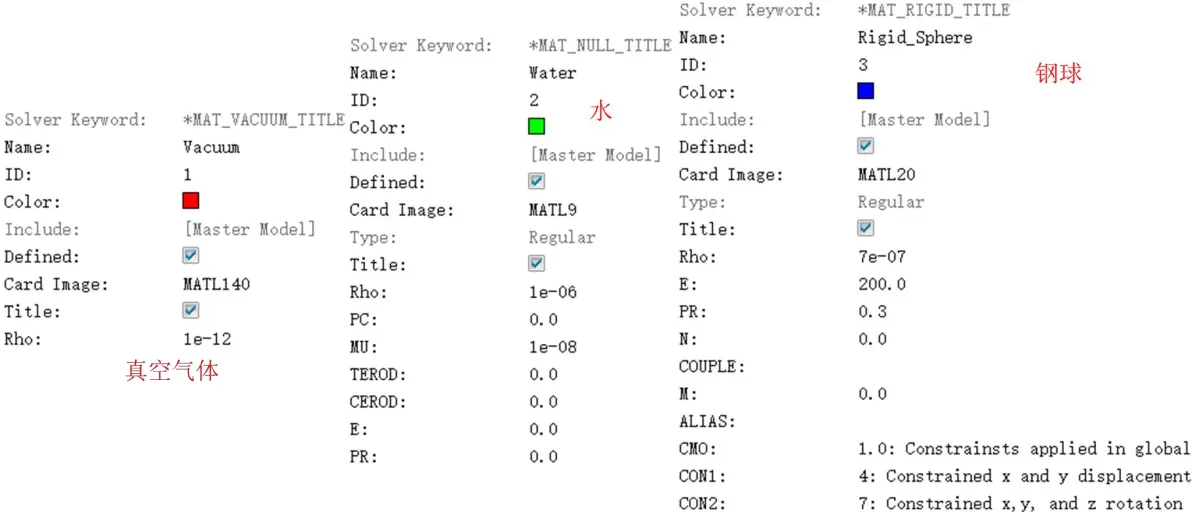

Material(材料)：

球体为刚体，可以通过材料卡片定义相关自由度约束，只释放3方向自由度，其余全部约束。为了让仿真效果更加明显，增加球体的质量(密度)。

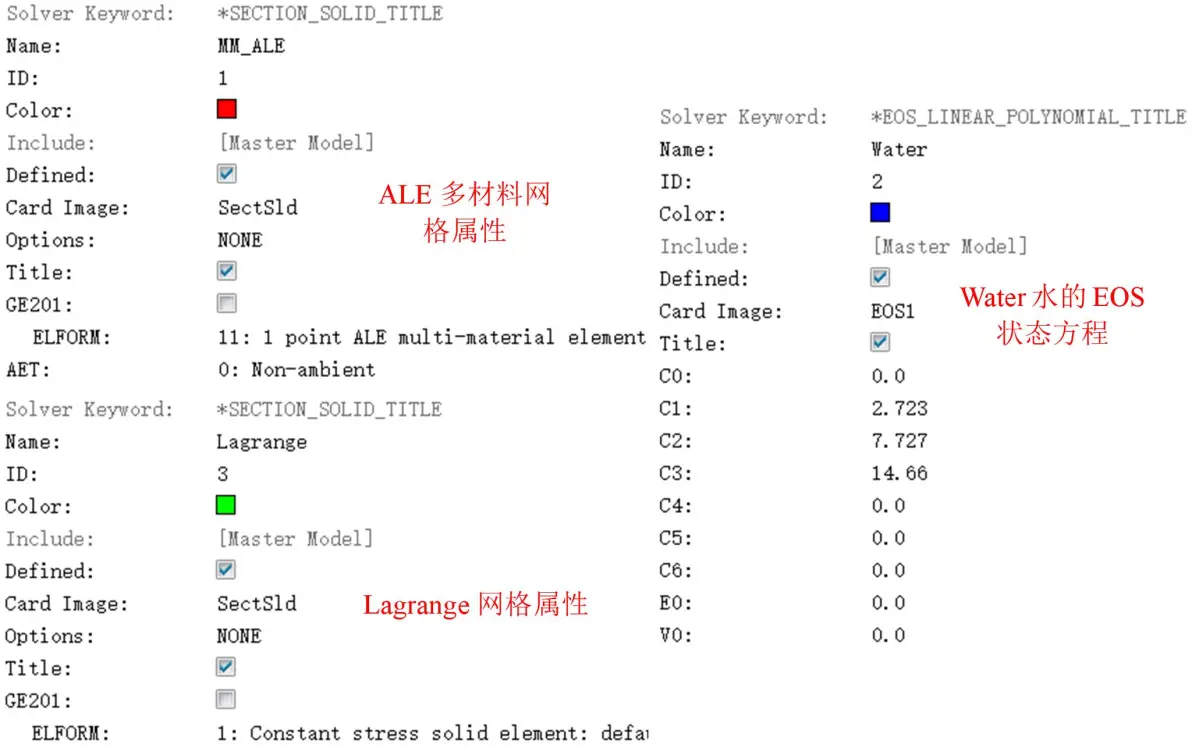

Property(属性)：

水与真空气体为ALE网格，球体为拉格朗日网格，并且水需要定义EOS状态方程。

Set集合的定义：

定义Set集合是为了定义边界条件与载荷时方便选择。

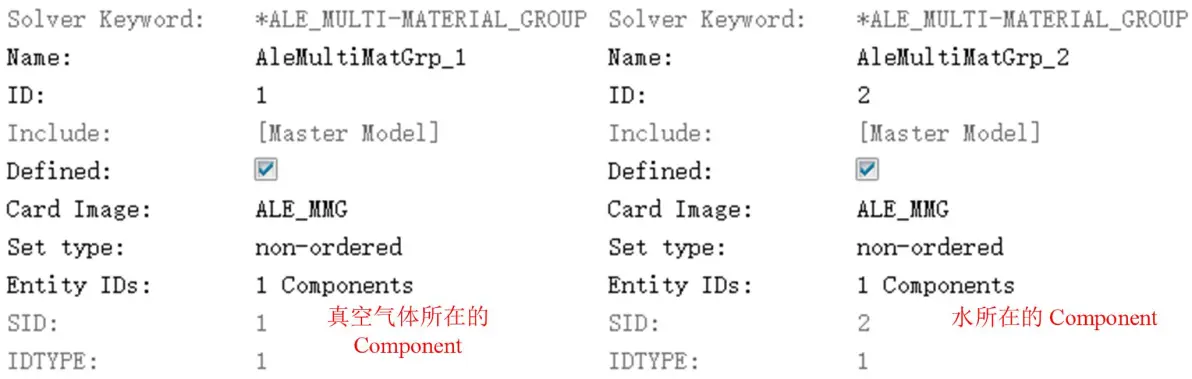

还要分别定义水与真空气体这两个ALE网格的Set集合，为了在后处理中显示其流动情况。

Groups(接触)：

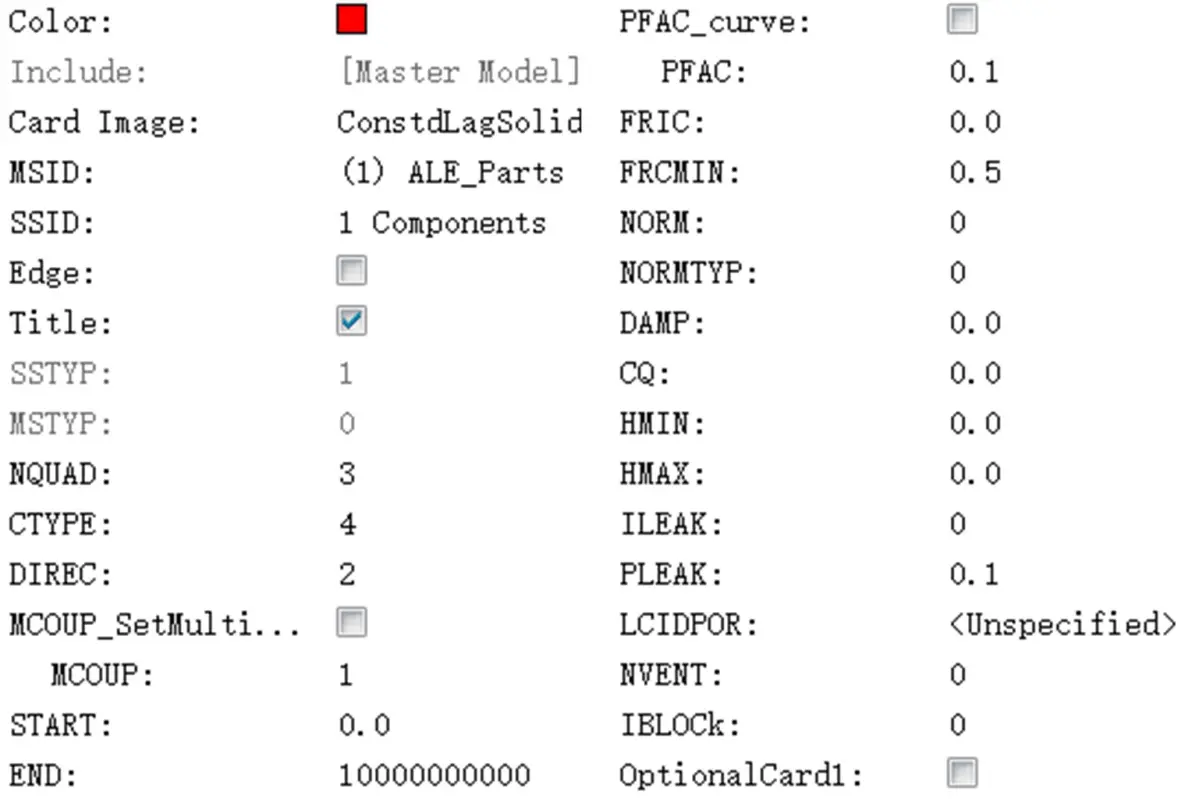

球体与水、真空气体的接触即拉格朗日网格与ALE网格的接触。主面为ALE网格，即水与真空气体，而从面为拉格朗日网格，即球体，其它设置还要查看关键字手册。

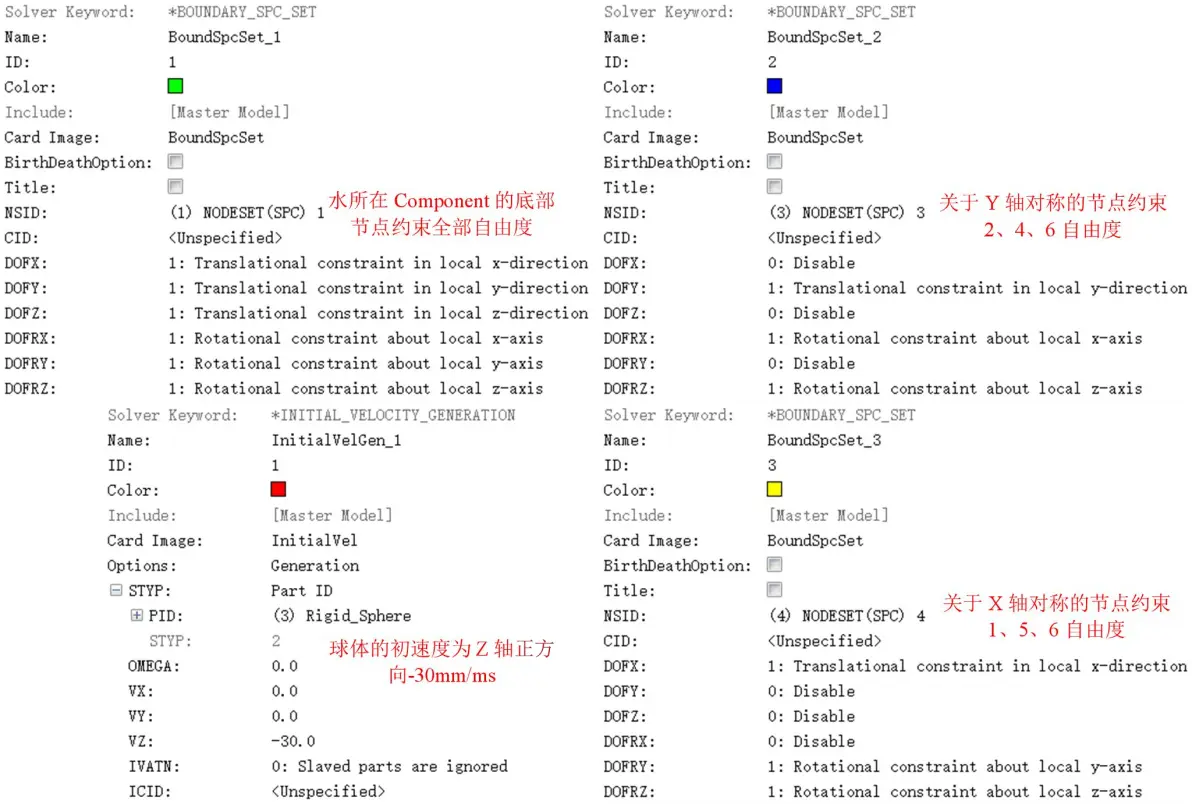

Load Collector(载荷集)：水所在Component的底部节点约束全部自由度，对称面定义对称约束，球体的初速度为-30mm/ms

控制卡片：

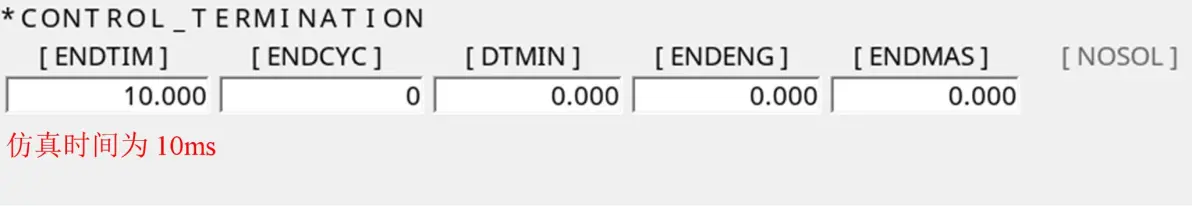

仿真分析时间：

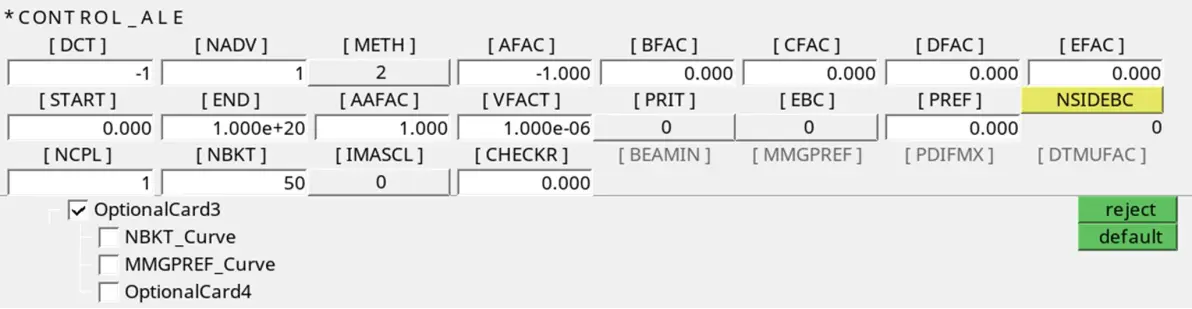

ALE网格控制：

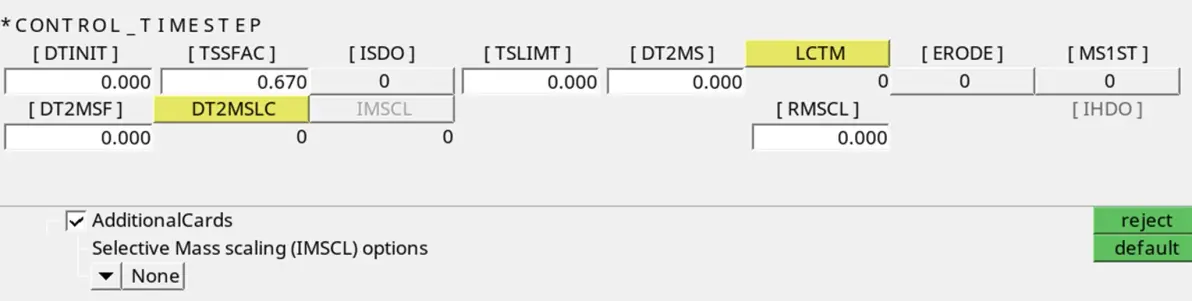

分析时间步控制：

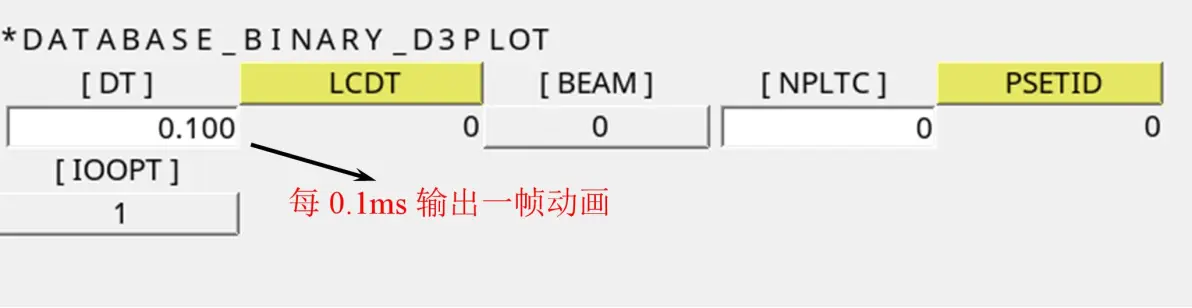

输出动画时间间隔控制：

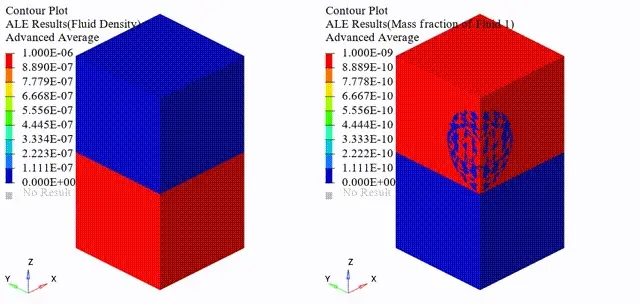

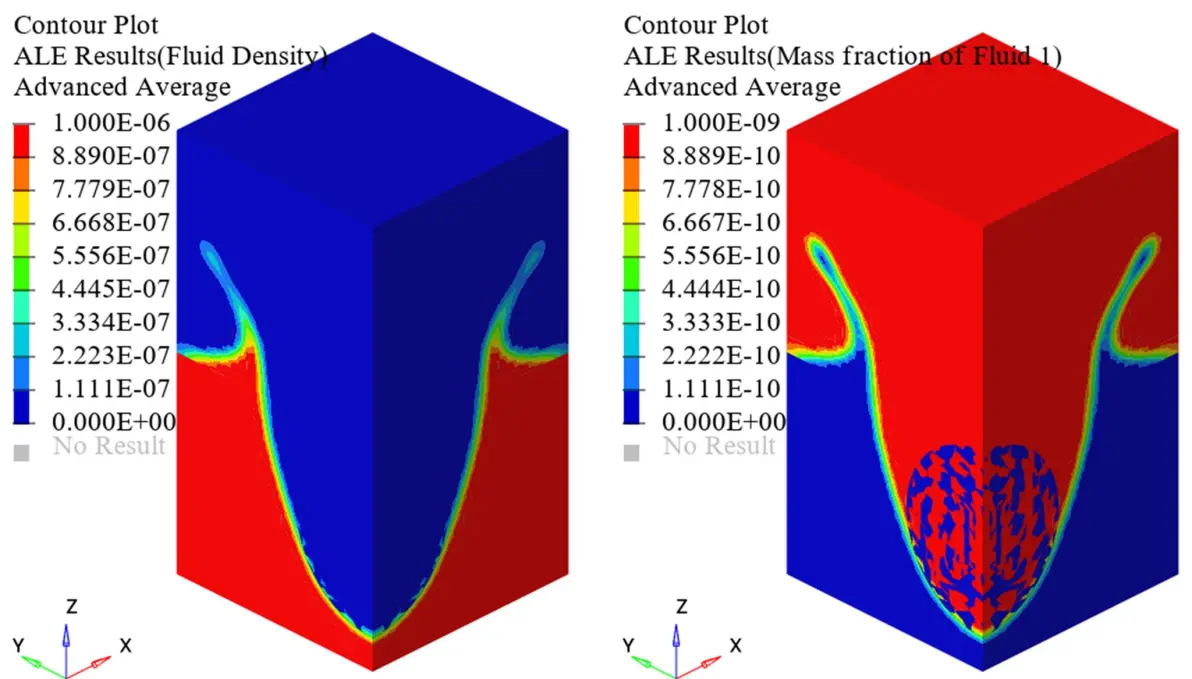

仿真分析结果：

仿真分析动画：
