Ls-dyna案例一：基础仿真算例分享，适合刚入门

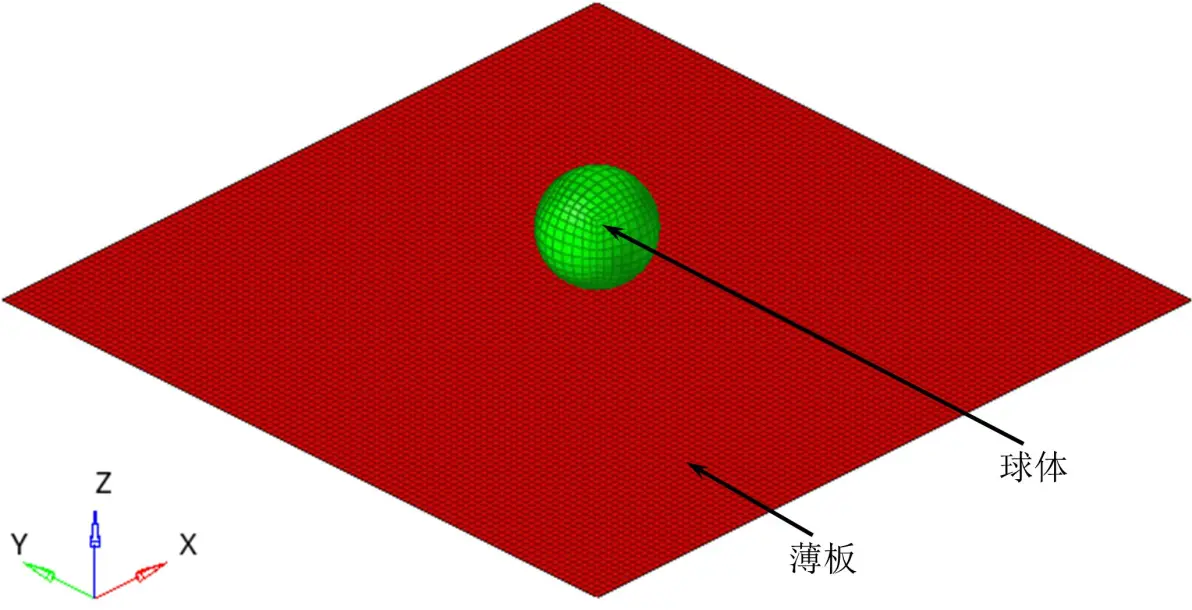

本案例来源于一位大神，他录了一个系列Ls-dyna应用视频，解说是英文，我照着视频做的，但他使用LS-PrePost建模，本系列案例使用Hypermesh建模将视频复现。本例的仿真中共两个Component，一个薄板Plate，一个球体Ball，模拟球体冲击薄板，考虑了薄板的损伤情况，单位制为N、GPa、t、mm、ms。

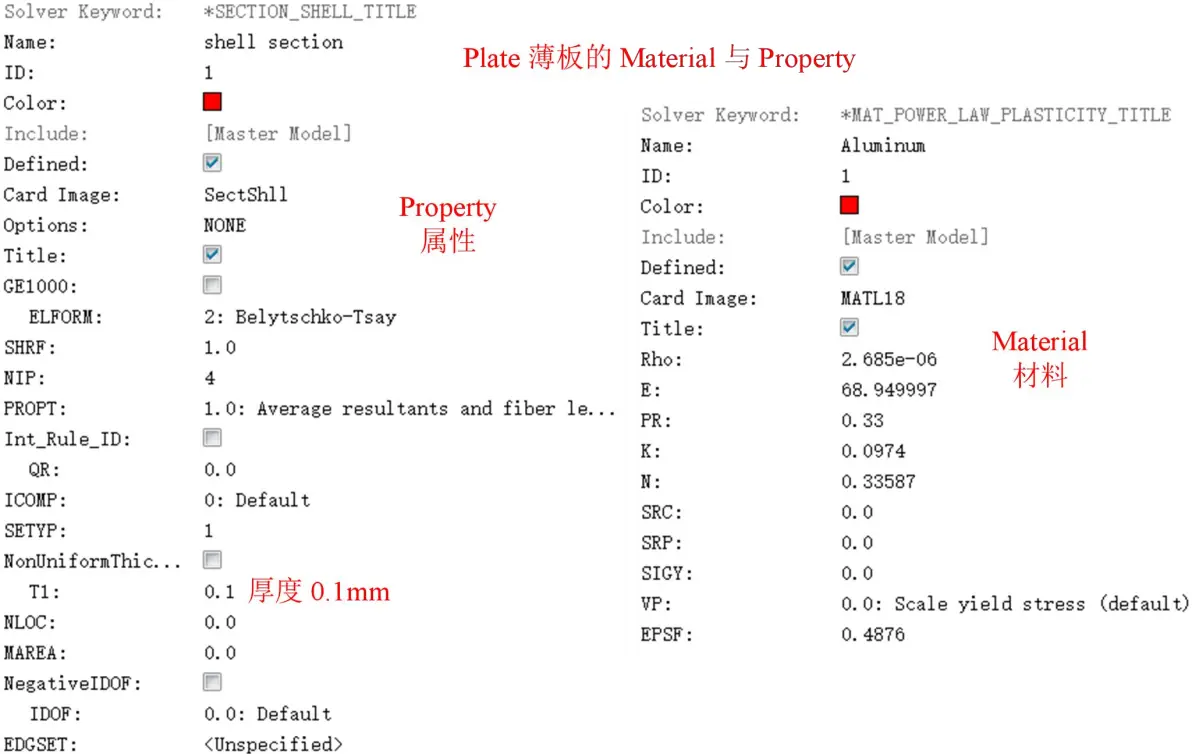

Plate薄板为柔性体，通过壳单元模拟，长200mm宽200mm，厚度为0.1mm，材料为铝合金，MATL18号材料。由于薄板存在损伤演化过程，单元删除的塑性疲劳失效系数EPSF为0.4876。

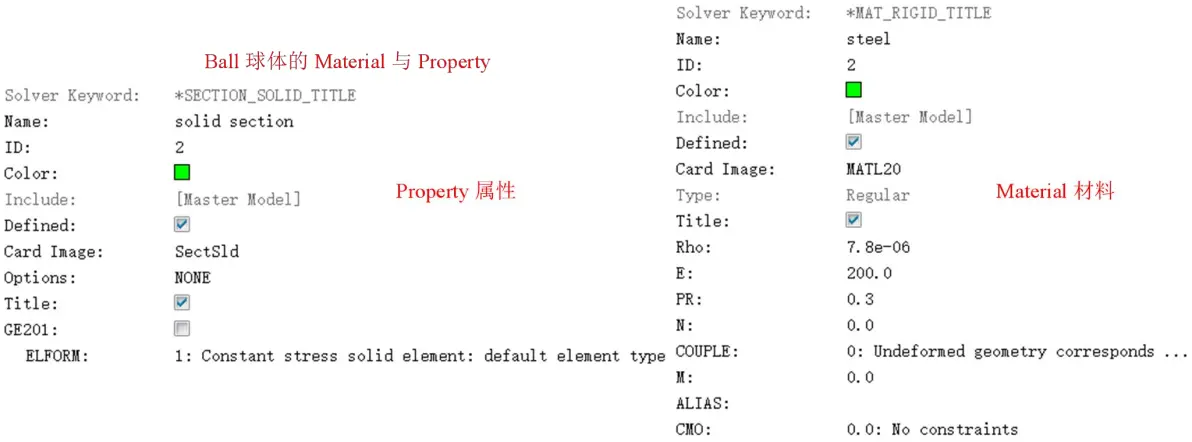

Ball球体为刚体，通过实体单元模拟，球的直径为30mm，材料为钢，MATL20号材料。

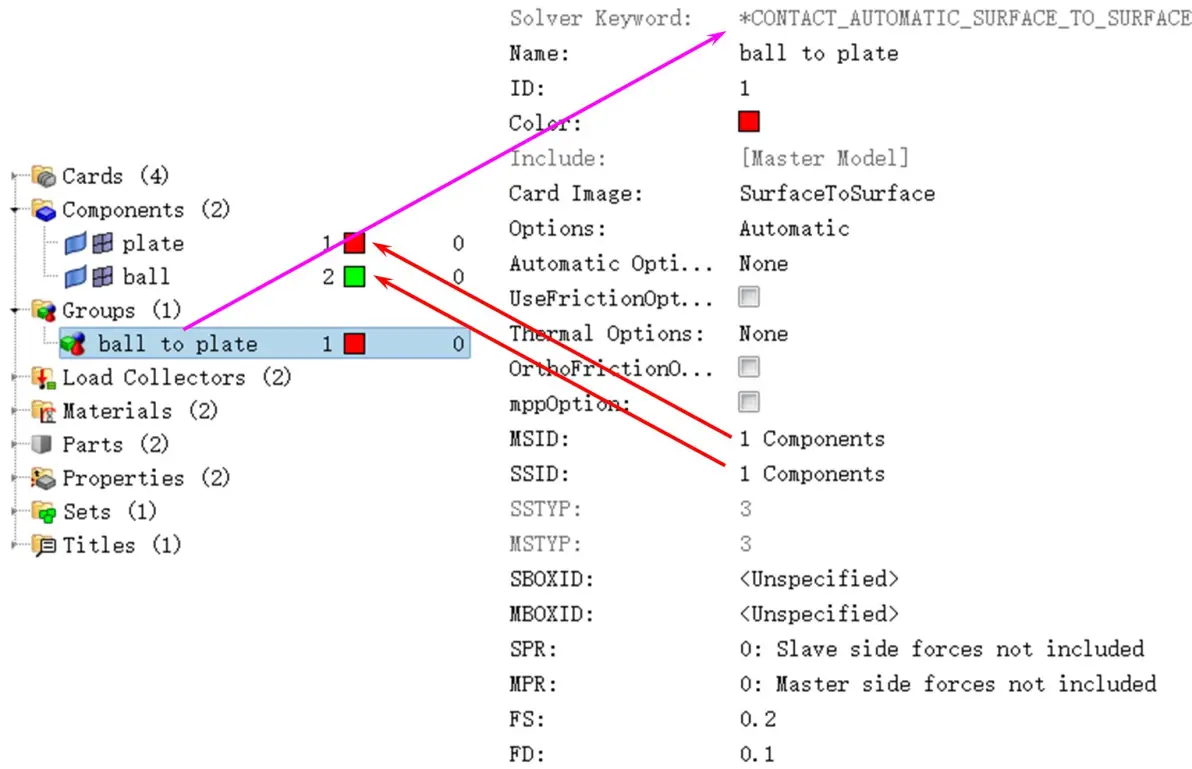

球体Ball与薄板Plate的接触：卡片类型为Surface to Surface，球体为主面，薄板为从面，接触的关键字为CONTACT_AUTOMATIC_SURFACE_TO_SURFACE，最大静摩擦系数是0.2，动摩擦系数是0.1。

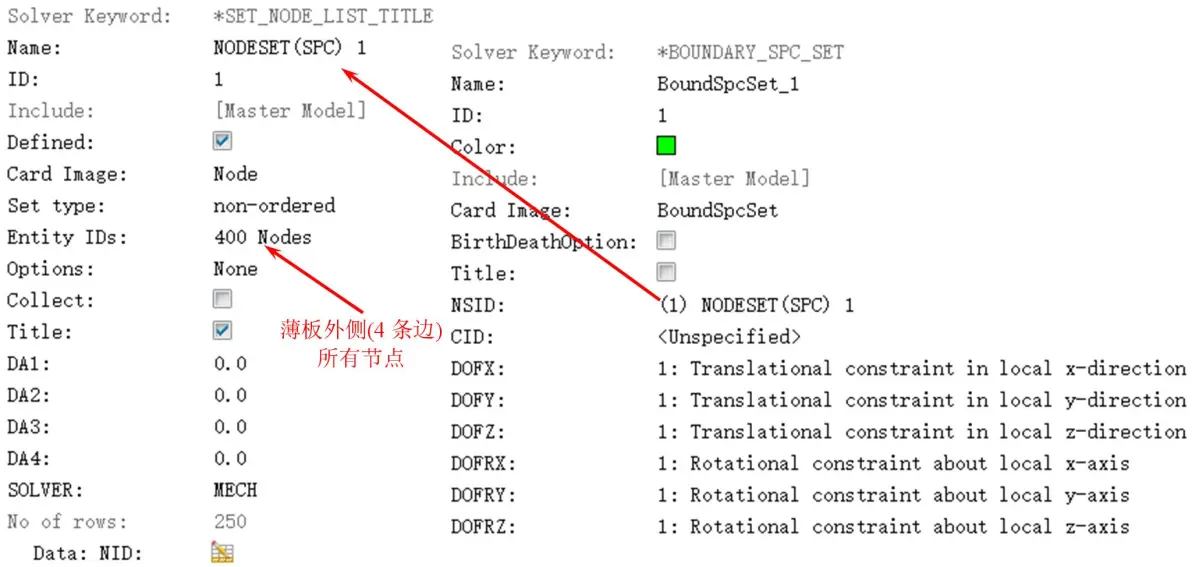

Plate薄板的边界条件定义：通过Set集合约束薄板外侧节点的全部自由度。

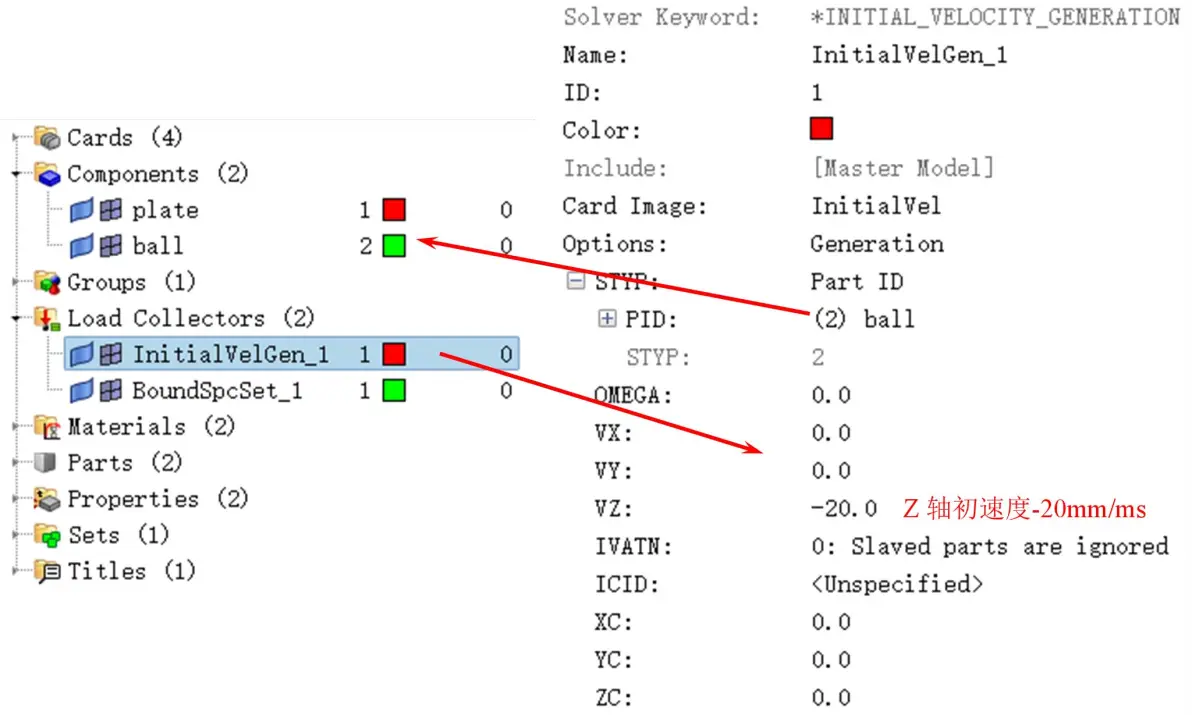

Ball球体的速度载荷：球体定义Z轴-20mm/ms的初速度载荷。

控制卡片：

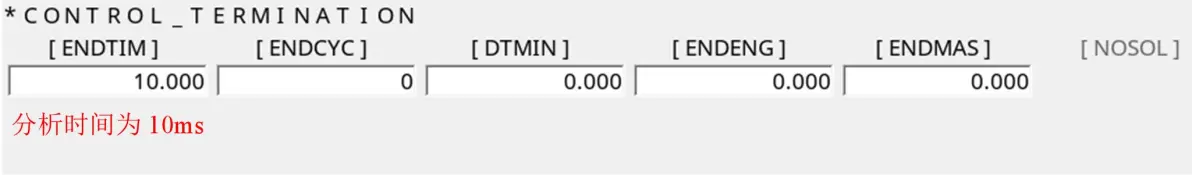

分析时间为10ms。

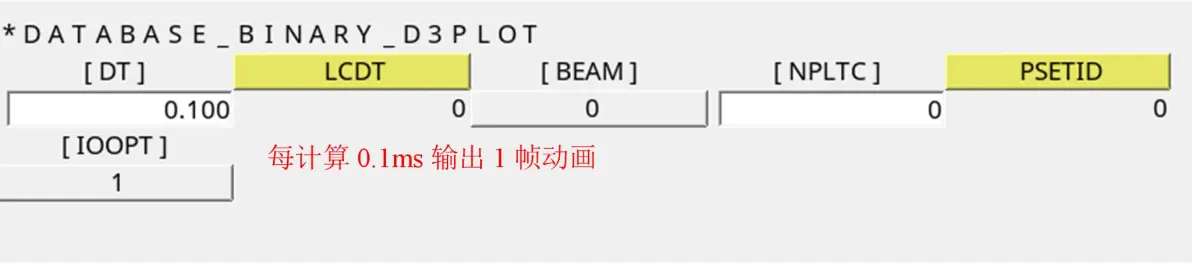

每计算0.1ms输出1帧动画。

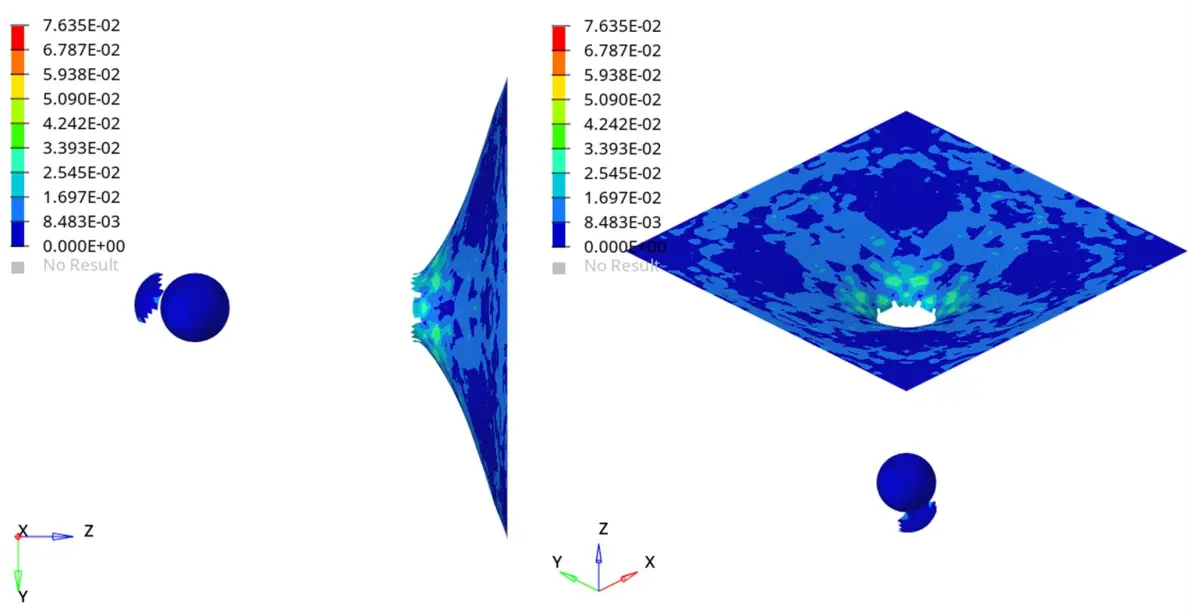

仿真结果：

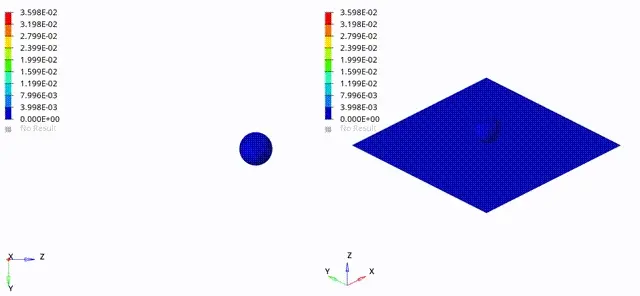

仿真分析动画：
