Ls-dyna案例四：完整算例过程分享，新手可以练手

本案例继续介绍成型仿真，但是这次用壳单元模拟圆管。与用实体单元模拟圆管相比，壳单元的计算速度快了很多。本案例与上个案例相比有很多设置是重复的，因此将着重介绍仿真设置的不同之处。

Component(零件)：

为减少计算机资源，本案例将简化为1/4模型。共13个零件(Component)，1个圆管与12个辊子(2个传动辊与10个工作辊)。

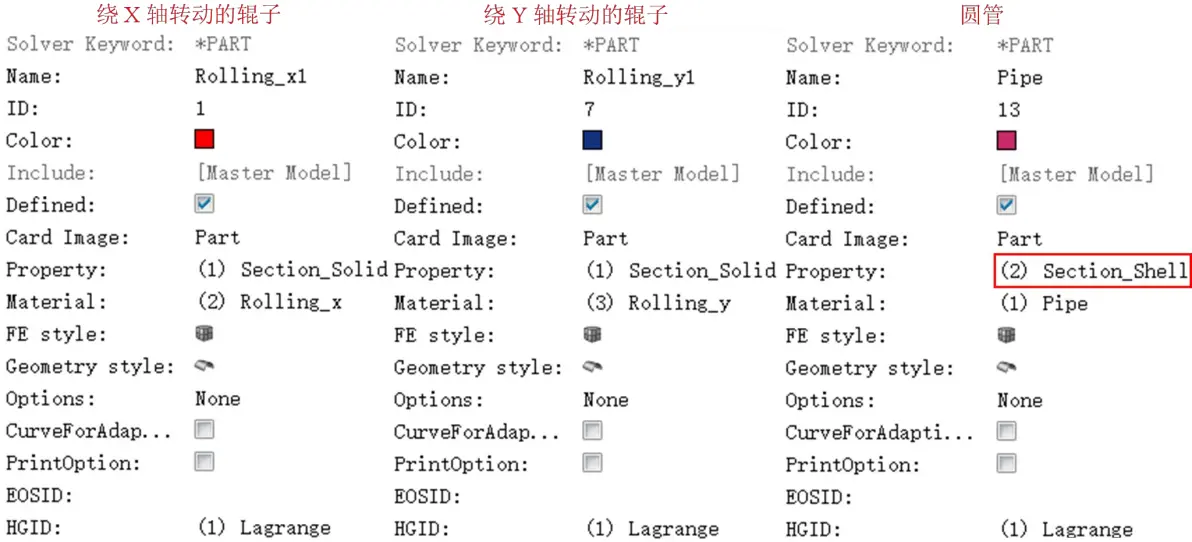

每个Component均赋予了属性、材料与沙漏控制。

Material(材料)：

材料与上一个案例相同。

Property(属性)：

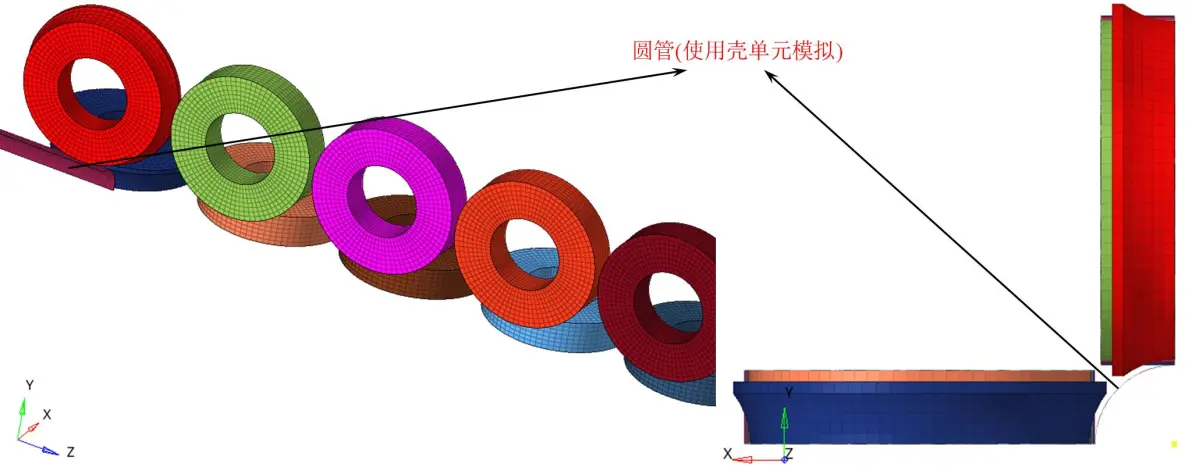

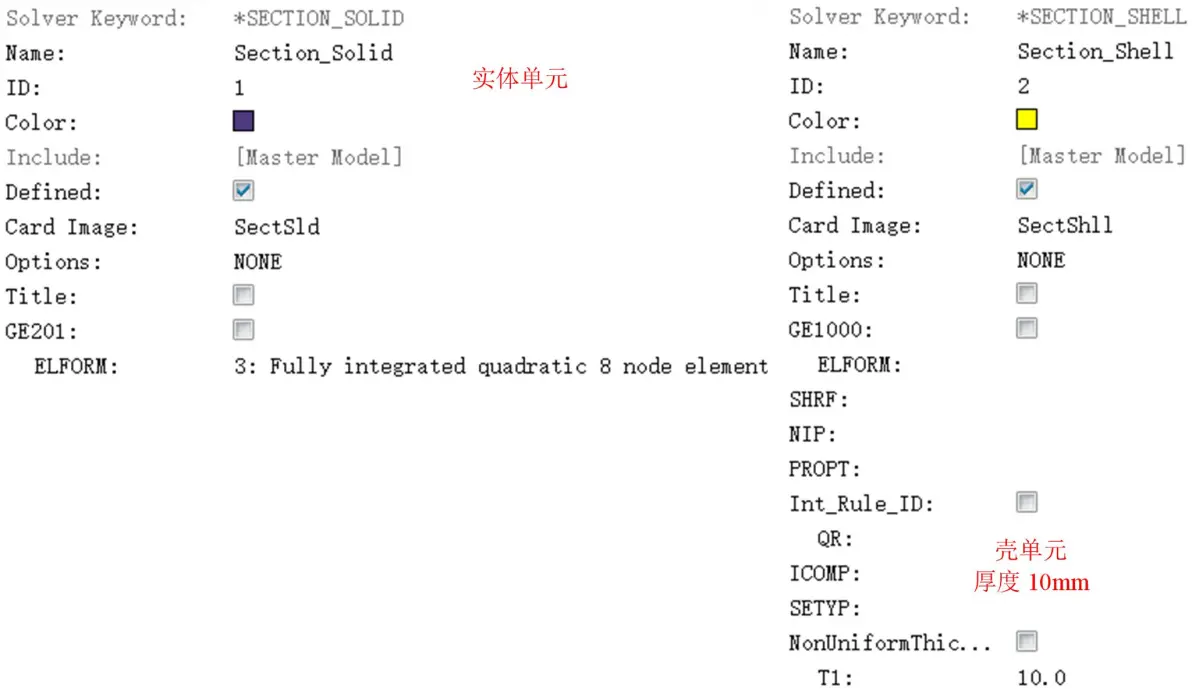

共定义了两种属性，实体单元与壳单元。圆管用壳单元模拟，厚度为10mm。

HourGlass(沙漏)：

沙漏设置与上个案例相同。

Set集合：

Set节点集合仍然是2个，用于定义关于X轴与Y轴的对称边界条件。

Set Segments集合：

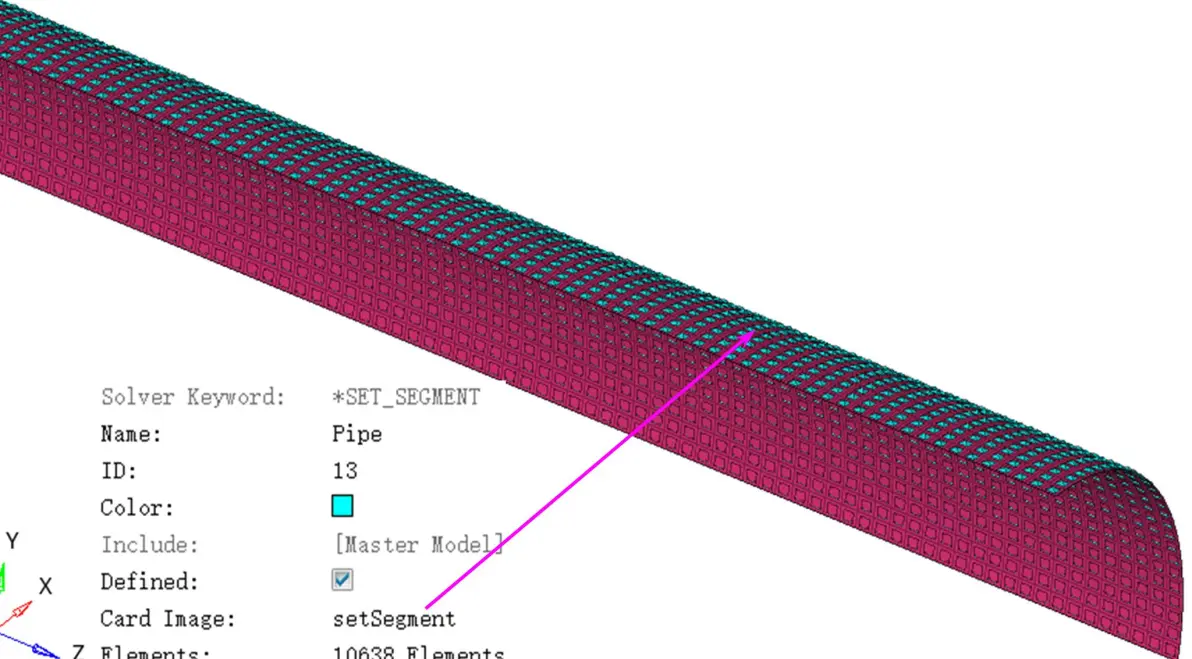

Set Segments的集合仍然为13个，12个辊子表面的接触单元均与上个案例相同，只有圆管表面的接触单元与上个案例不同。定义圆管表面的接触单元时，由于圆管用壳单元模拟，定义时应注意方向。

Groups(接触)与Load Collector(载荷集合)：

接触与载荷的定义均与上一个案例的设置相同。12个接触对与14个载荷集合。

Control Cards(控制卡片)：

控制卡片定义仿真分析时间为4s，每0.01s输出1帧动画，共输出400帧动画。通过TimeStep控制卡片定义质量缩放系数，DT2MS为8e-7s。

仿真结果：

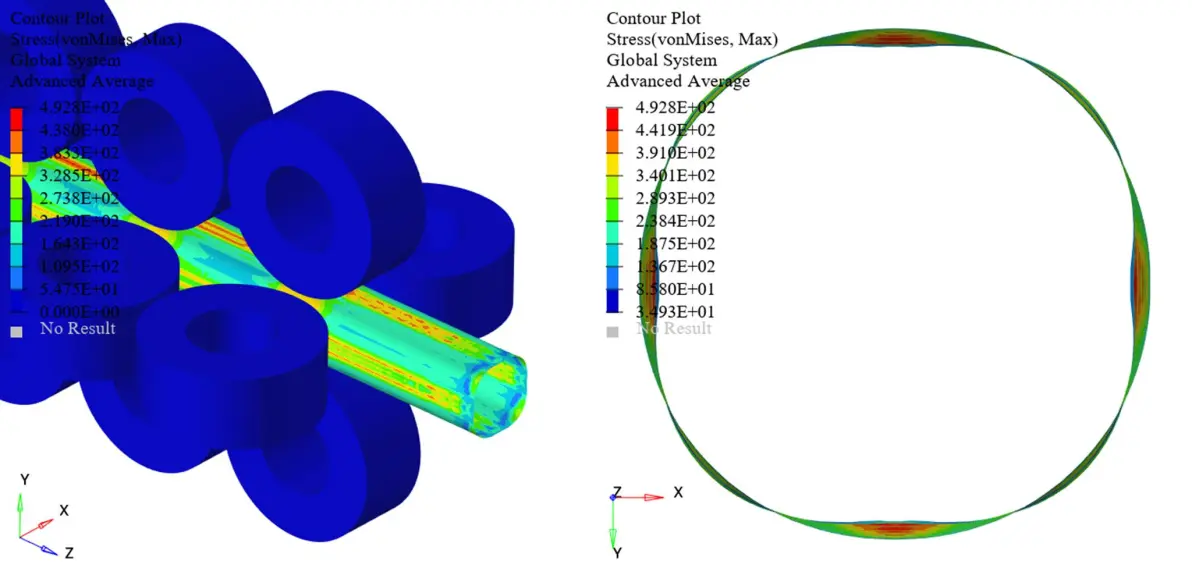

从仿真结果来看，圆管已经有变形成为方管的趋势，适当增加工作辊子的个数，成型效果会更好。

仿真动画：
