一、模型构建

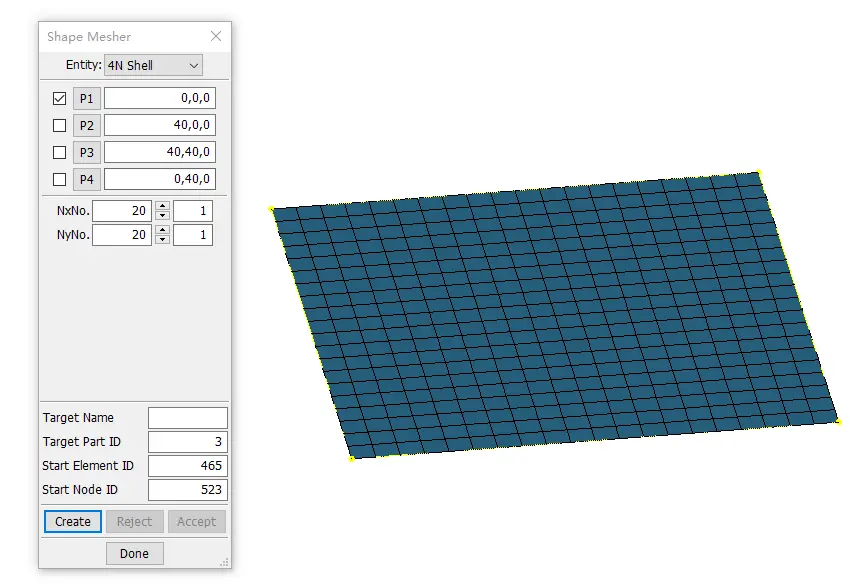

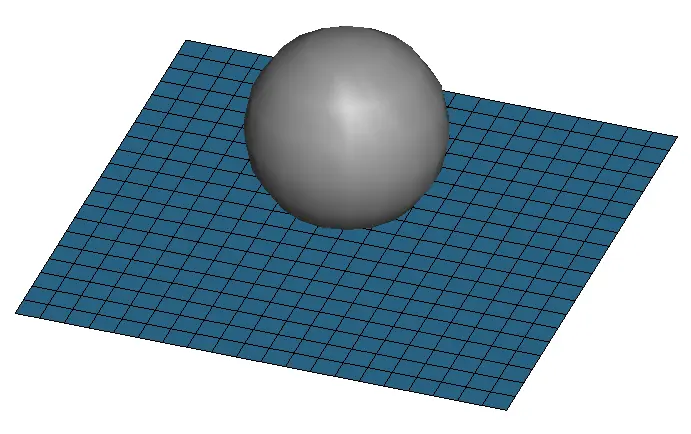

常规小球冲击需要设置球体与板材的接触，本文采用*RIGIDWALL_GEOMETRIC_SPHERE_MOTION关键字进行刚性小球冲击碰撞，可以避免使用接触，首先LS_Prepost中创建板材和刚性小球，如图1所示。
图1
二、材料定义

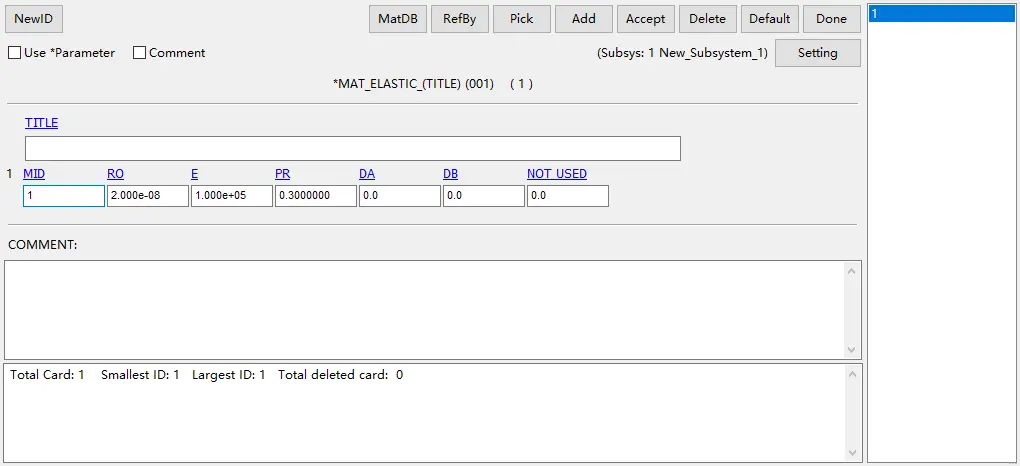

主要针对板材进行材料定义，采用1号材料进行定义；
图2
三、单元算法定义

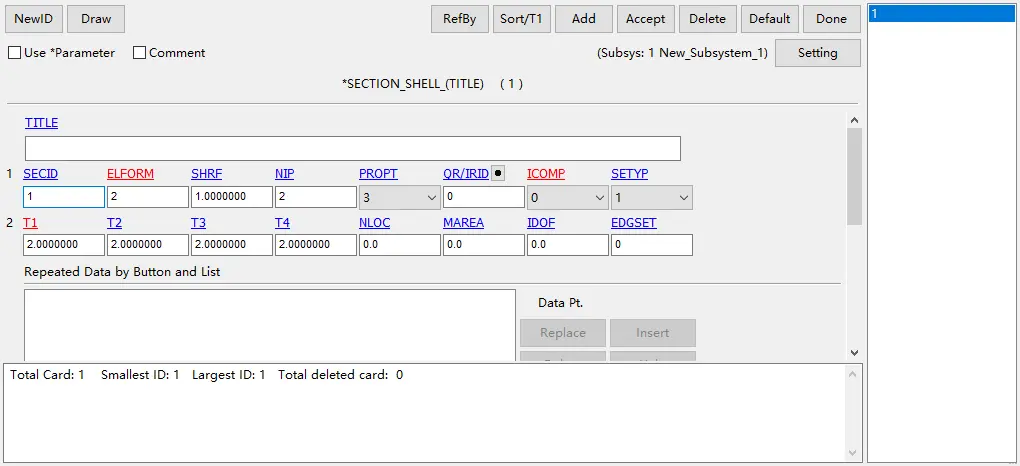

定义针对壳体进行厚度定义，如图3所示；
图3
四、状态方程
无需定义状态方程。
五、边界及加载条件

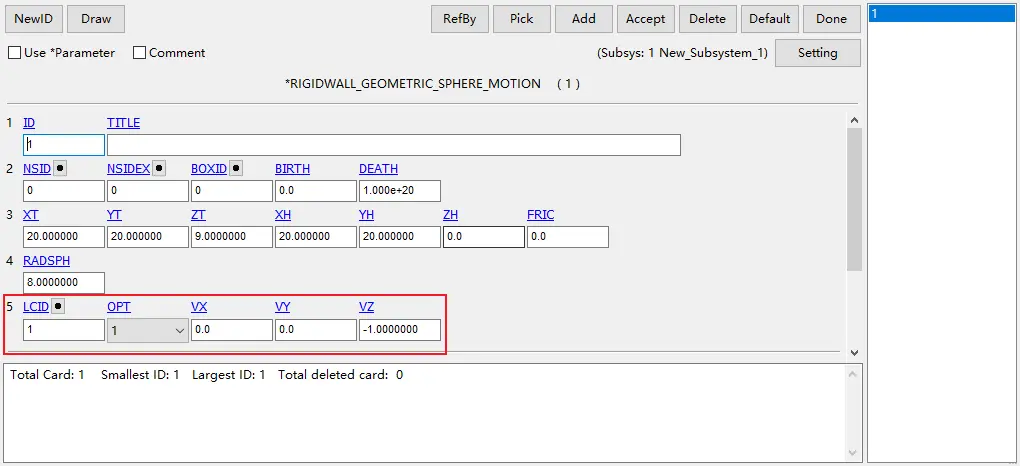

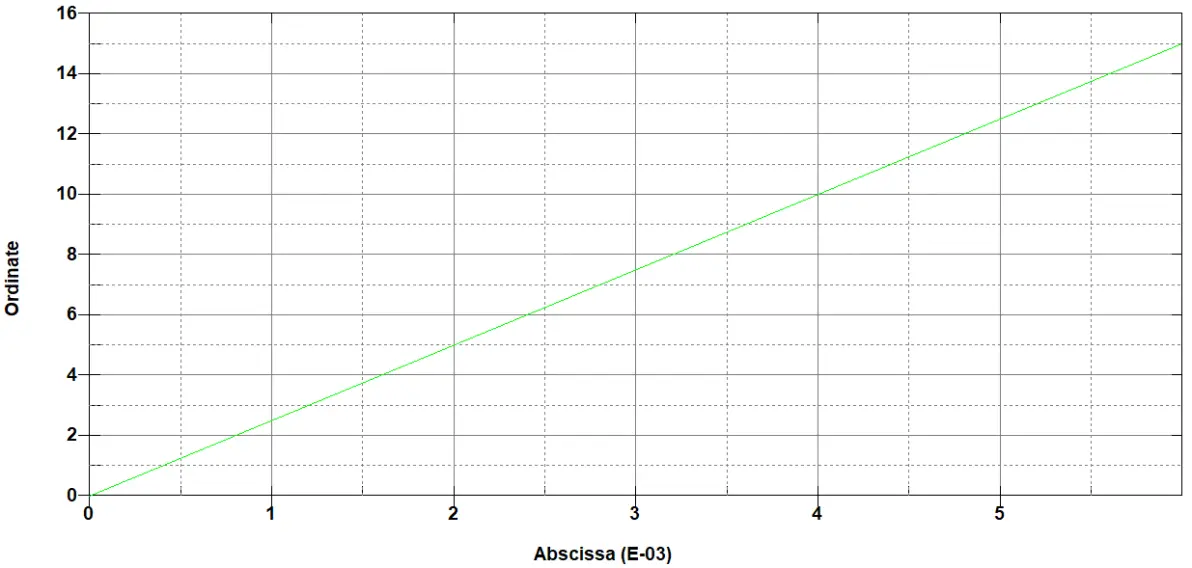

小球施加强制位移，强制位移需要通过曲线进行施加，因此需要定义加载曲线，同时约束壳体四周，如图4所示；
图4
六、相关定义赋予

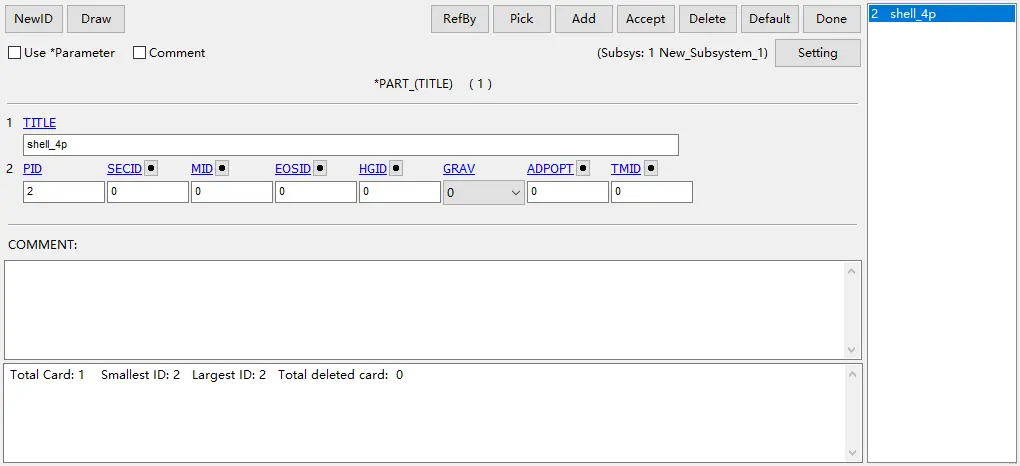

将定义好的材料以及单元算法进行赋予，如图5所示；
图5
七、接触设置
采用刚性墙形式加载，无需接触；
八、求解设置

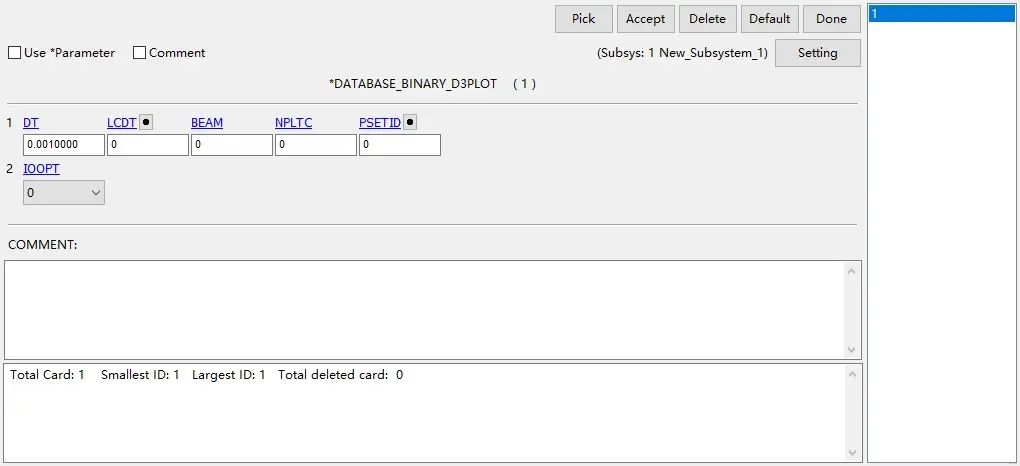

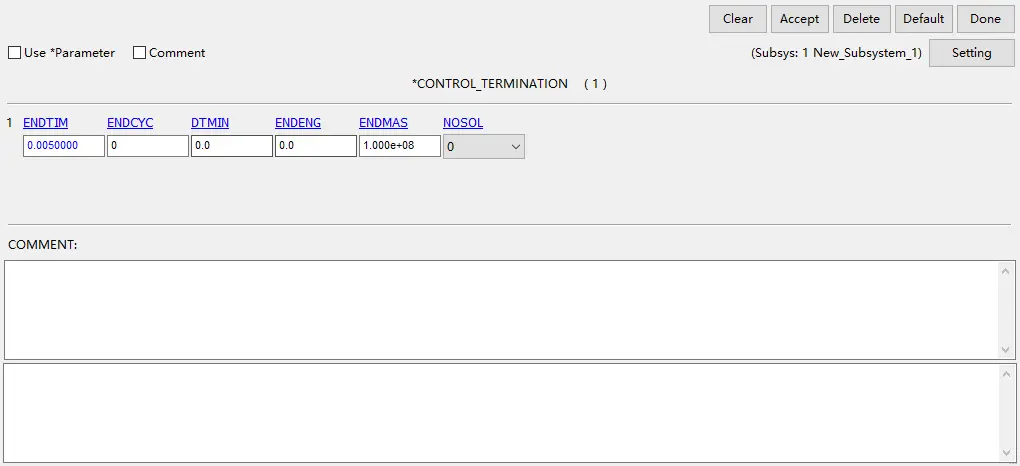

求解设置与输出控制如图6所示；
图6
九、求 解
将k文件输入dyna进行求解，如图7所示
图7
十、结果展示

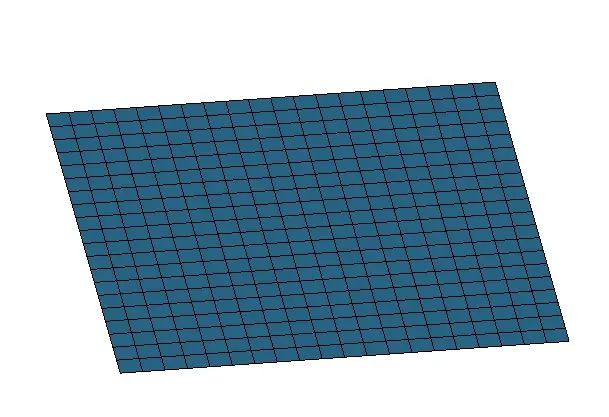

最终结果如图8所示；
图8
