LS-dyna里过盈配合怎么设置？接触定义经验分享

LS-dyna中过盈配合的设置

在后台有小伙伴私信说在LS-dyna中怎么设置过盈配合，在这里介绍一下过盈配合的关键设置，希望能给大家带来帮助。记得点赞哦 ^_^

01

几何及网格

    首先说几何，实体几何需要将过盈量体现出来，轴和孔按照实际加工的尺寸（这里体现过盈量）画出来即可。然后是网格，网格类型最好用六面体，单元最小尺寸尽可能接近过盈量，越小的单元尺寸越容易收敛，但如果网格数量过多，可以仅保证过盈面4-5层网格尺寸接近过盈量。

02

定义曲线

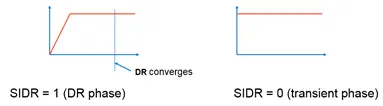

   需要定义两根曲线define->curve，首先是定义动态松弛的曲线，它是从0开始慢慢增大，最后保持恒定，SIDR=1；然后再定义瞬态相，一根恒定数值的曲线，SIDR=0。动态松弛曲线数值定义：

x    y

0    0

2.00E-04    1

0.006    1

瞬态曲线数值定义：

x    y

0    1

0.006    1

如果所示：

03

接触定义

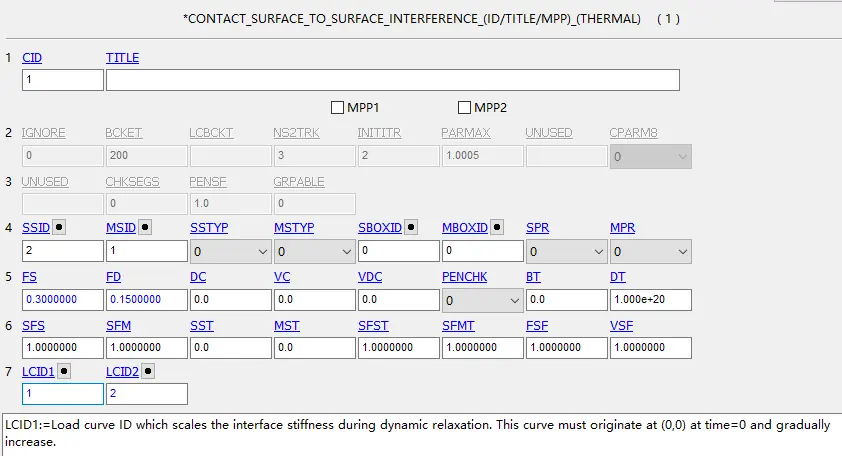

   创建关键字*contactsurface to surface interference（也可以是 nodes to surface interference 和 one way surface to surface interference），将两个过盈面定义为两个*SET_SEGM，在接触中输入这两个面，然后较为重要的关键字是LCID1和LCID2，LCID1插入刚刚定义的动态松弛曲线，LCID2插入瞬态曲线。

04

动态松弛控制

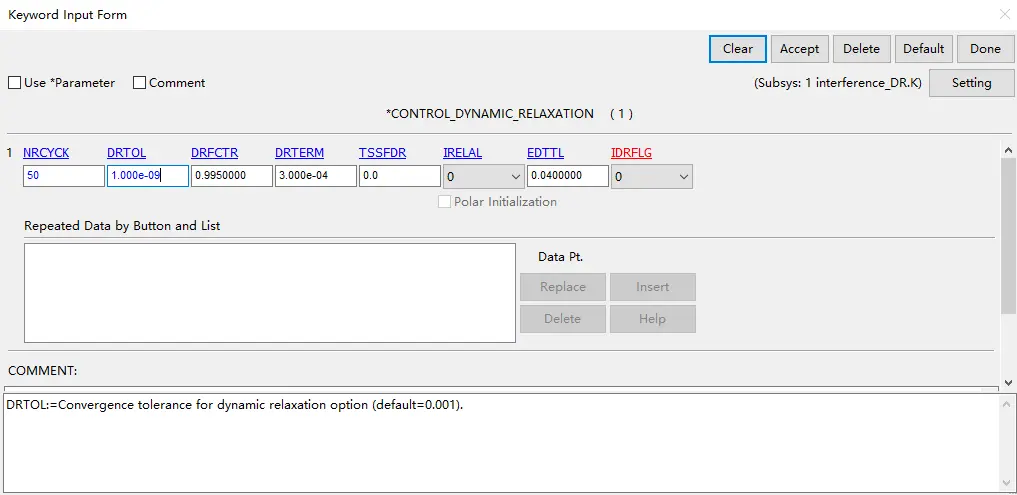

   动态松弛的控制在关键字*Control_ Dynamic_ Relaxation,这里面主要关注的是DRTOL选项，这个参数表示动态松弛的一个收敛容差，默认0.001，自行也可以调整。

05

结果云图

   从图中看出，轴与孔在不添加其他工况之前，已有受力，其云图为：
