一、模型构建

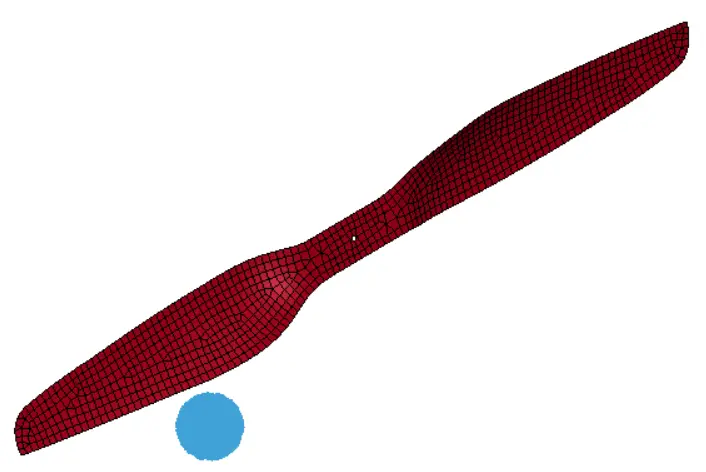

本文使用LS_Prepost联合dyna进行鸟撞等效分析，导入扇叶模型，构建壳体网格，同时飞鸟采用SPH粒子法构建，如图1所示。
图1
二、材料定义

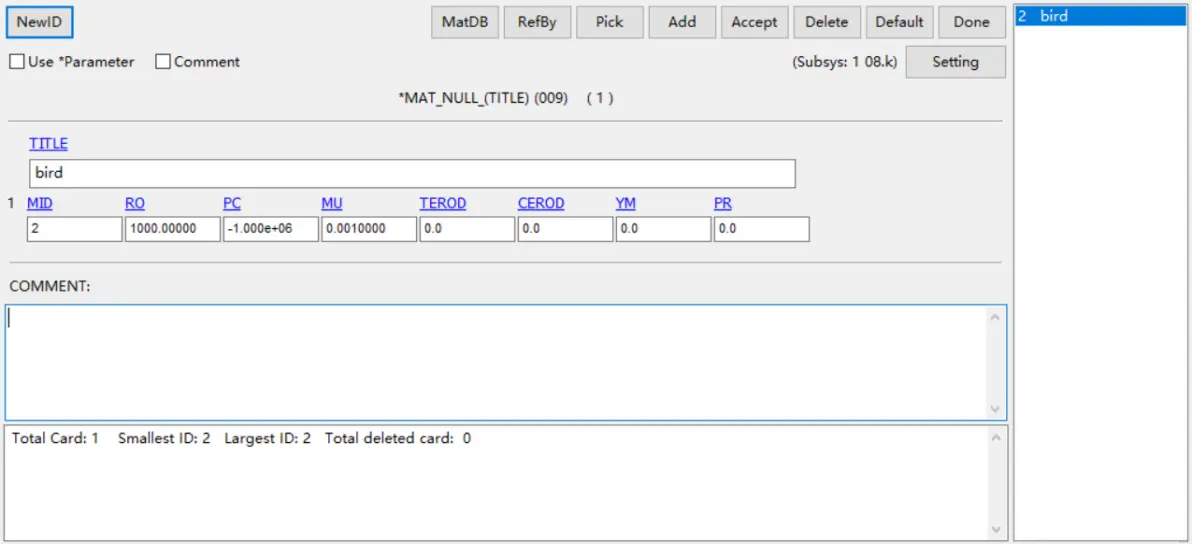

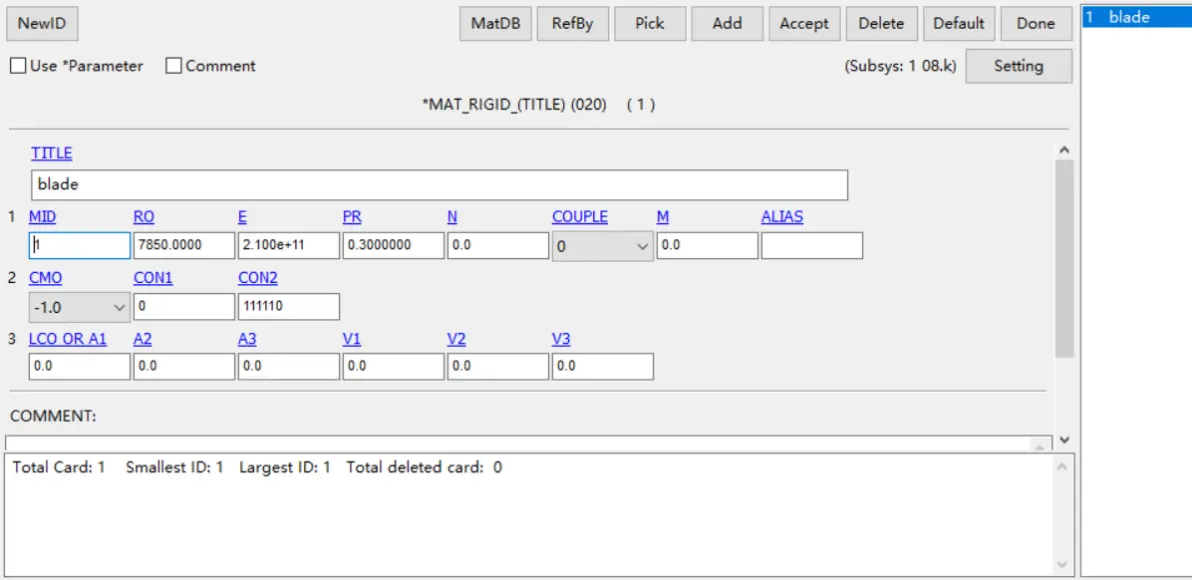

定义扇叶和飞鸟材料，其中扇叶为刚性材料，并在定义刚性材料的同时，对扇叶的自由度进行控制；飞鸟采用空物质材料等效，如图2所示材料；
图2
三、单元算法定义

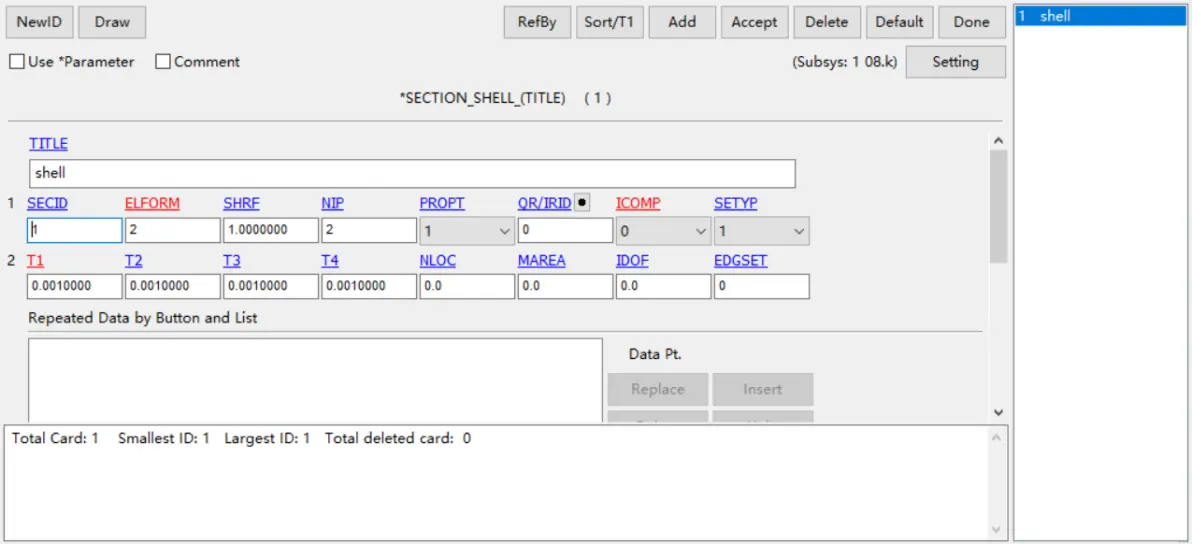

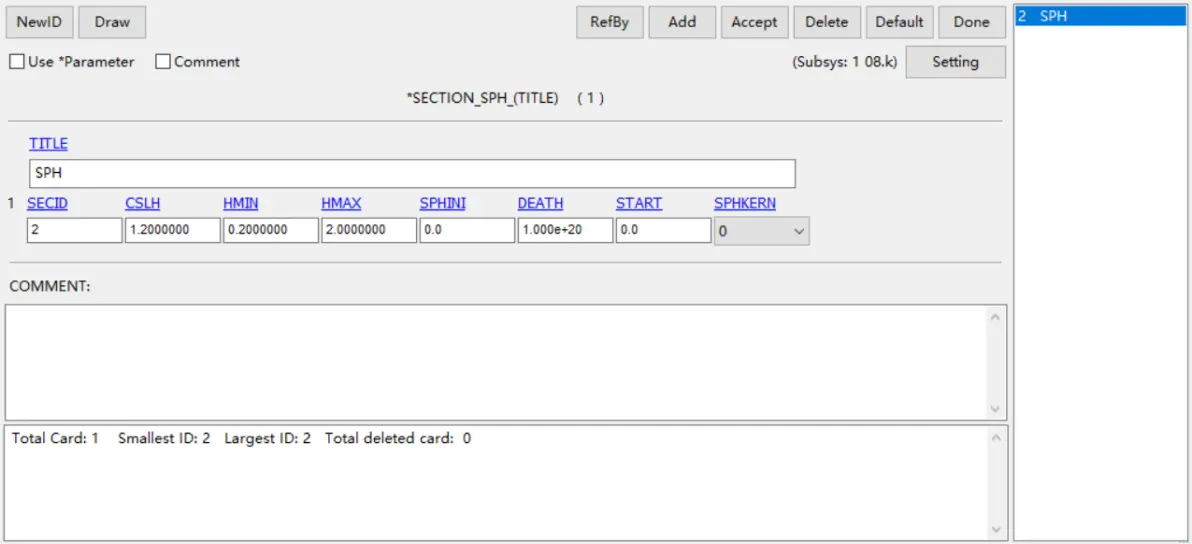

定义壳体和粒子单元算法，如图3所示；
图3
四、状态方程

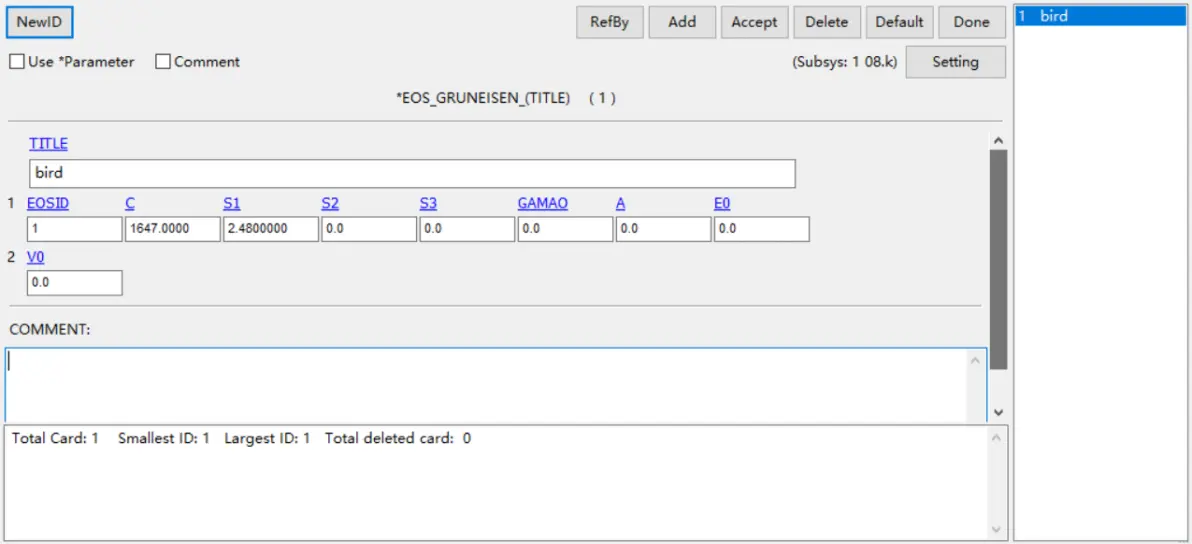

需要针对SPH粒子设置状态方程，如图4所示；
图4
五、边界及加载条件

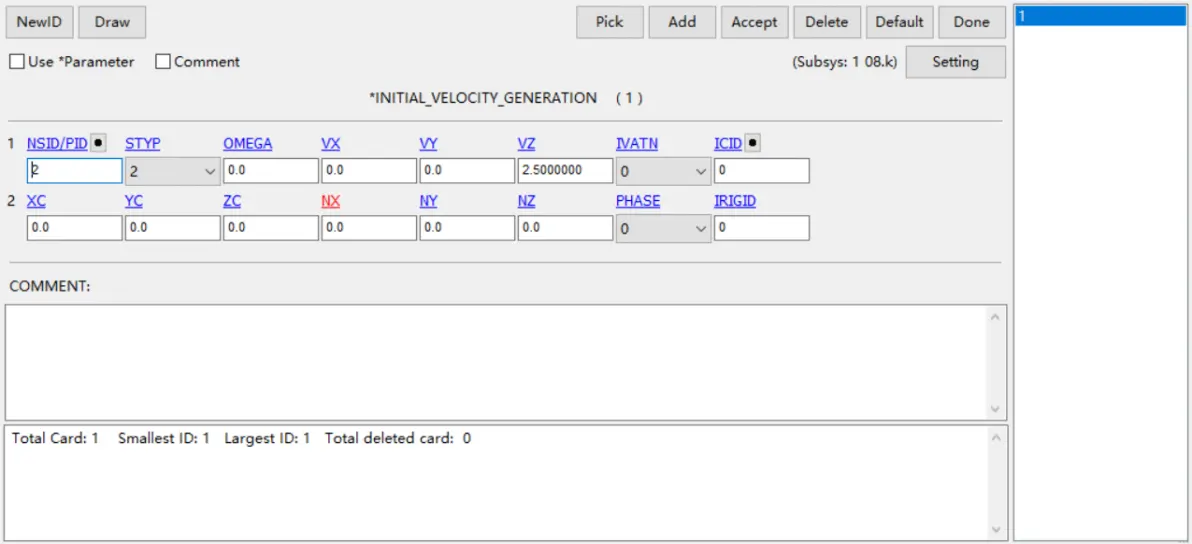

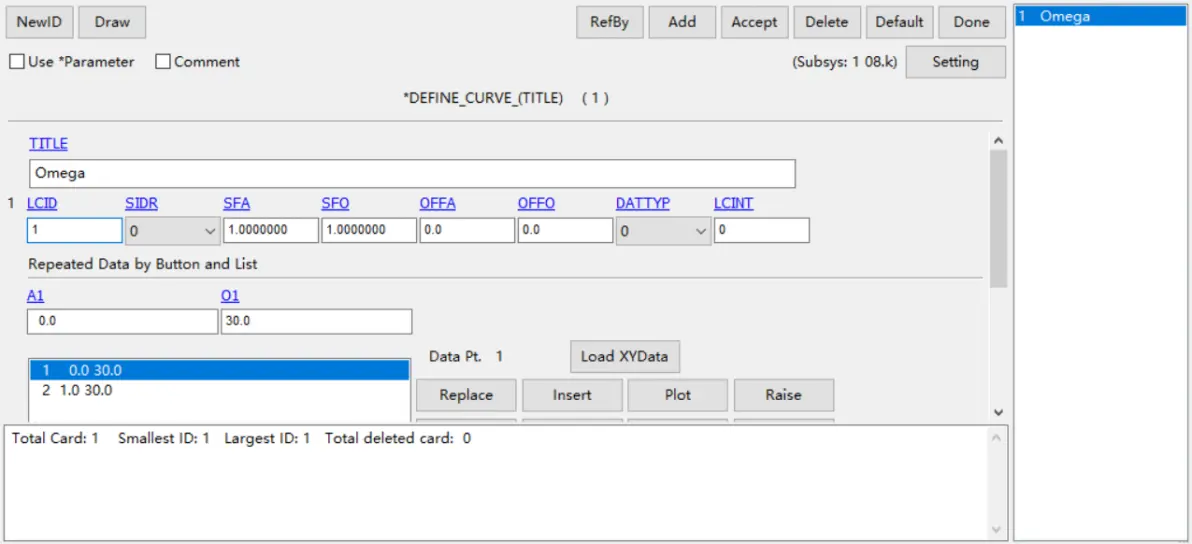

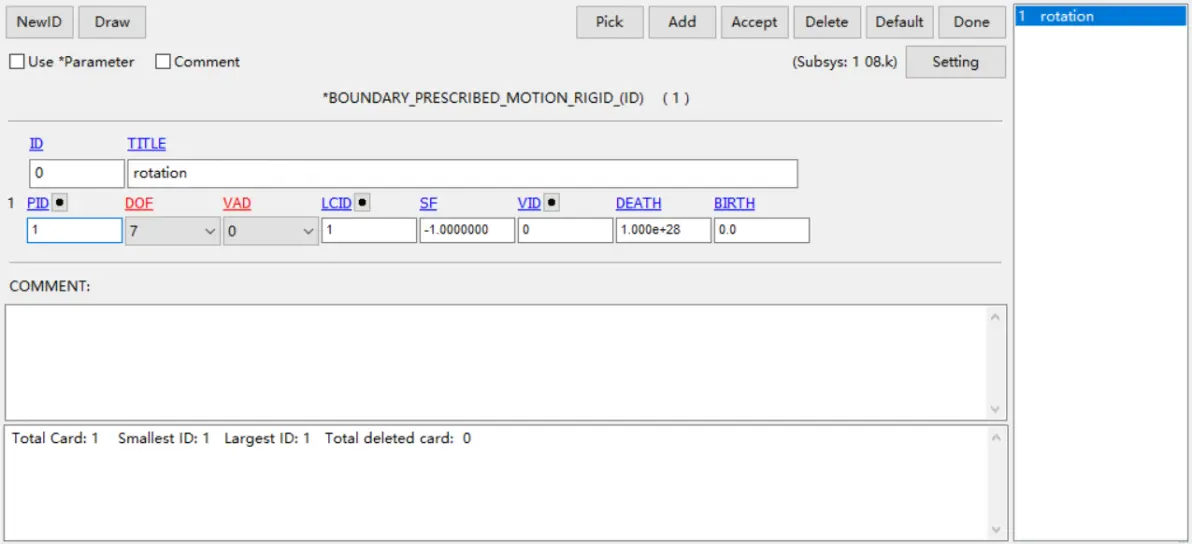

扇叶施加转速，其中扇叶转速需要通过定义曲线施加，同时粒子施加初始速度，如图5所示；
图五
六、相关定义赋予

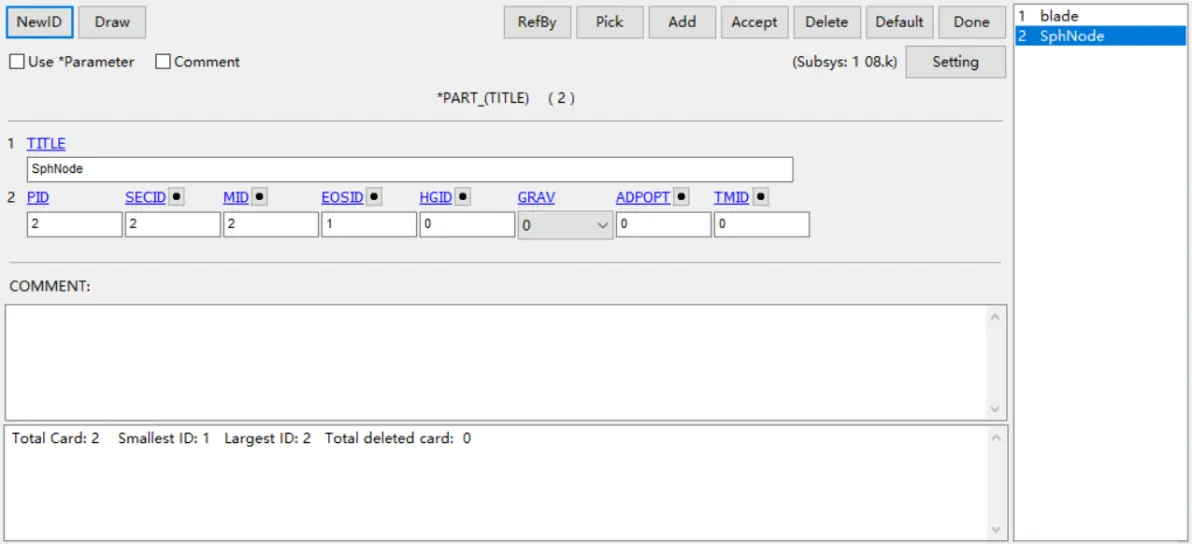

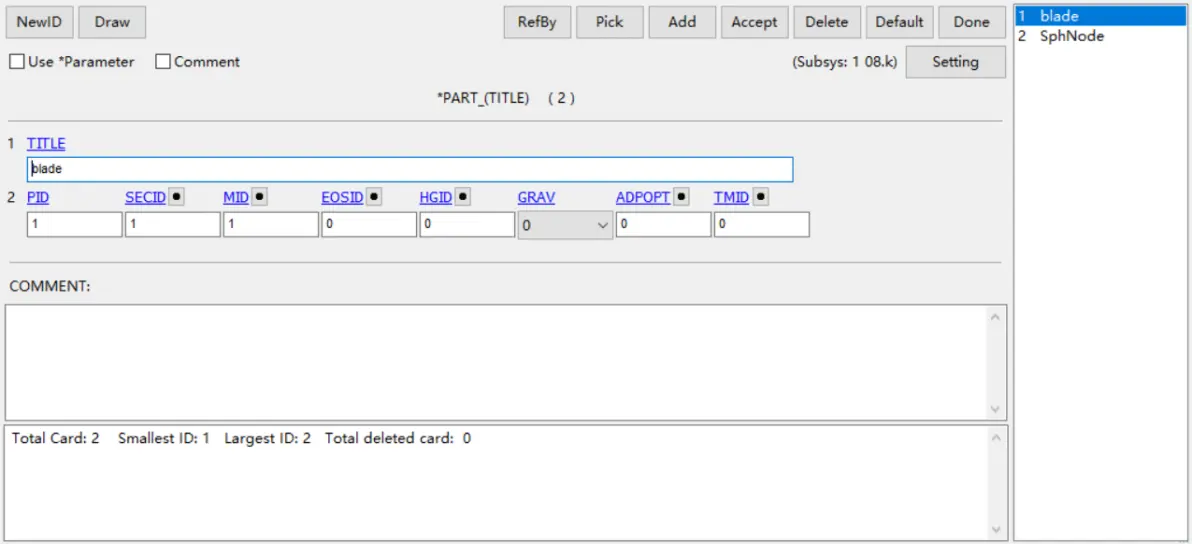

将定义好的材料以及单元算法进行赋予，如图6所示；
图6
七、接触设置

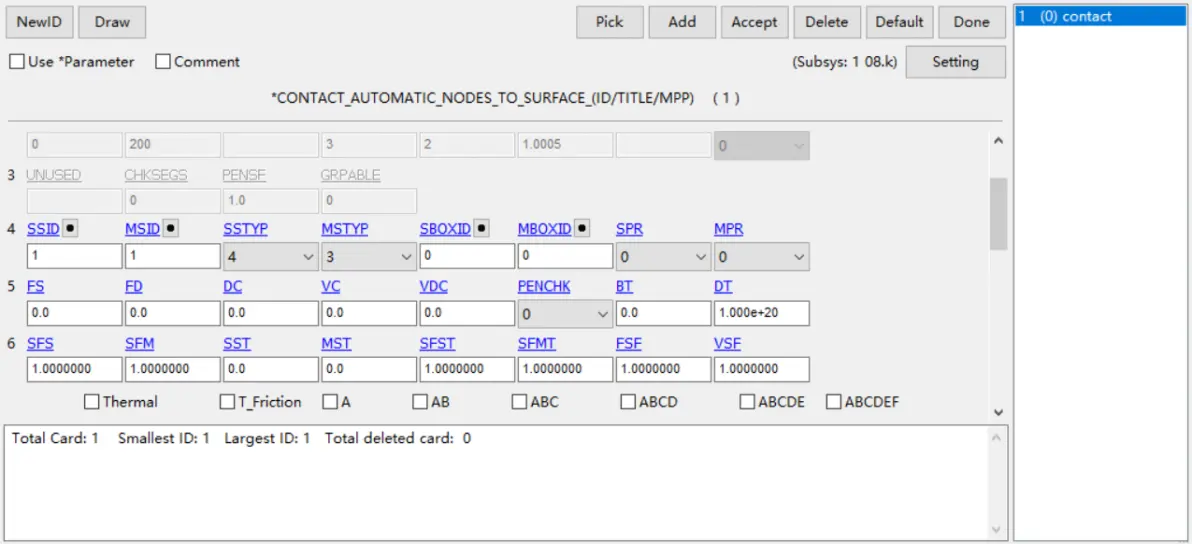

设置粒子与扇叶之间的接触，如图7所示；
图7
八、求解设置

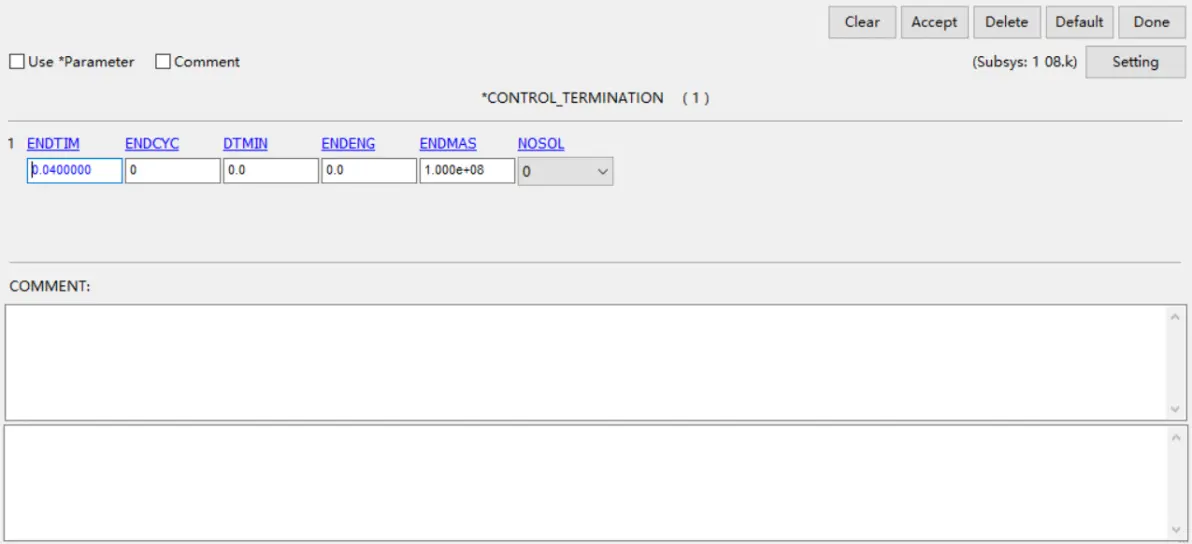

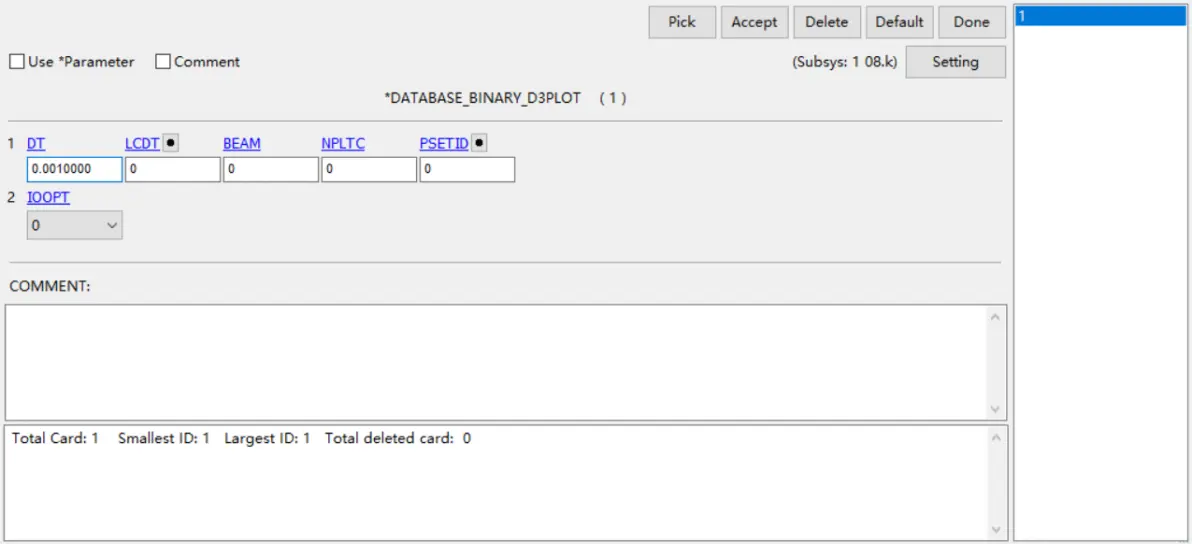

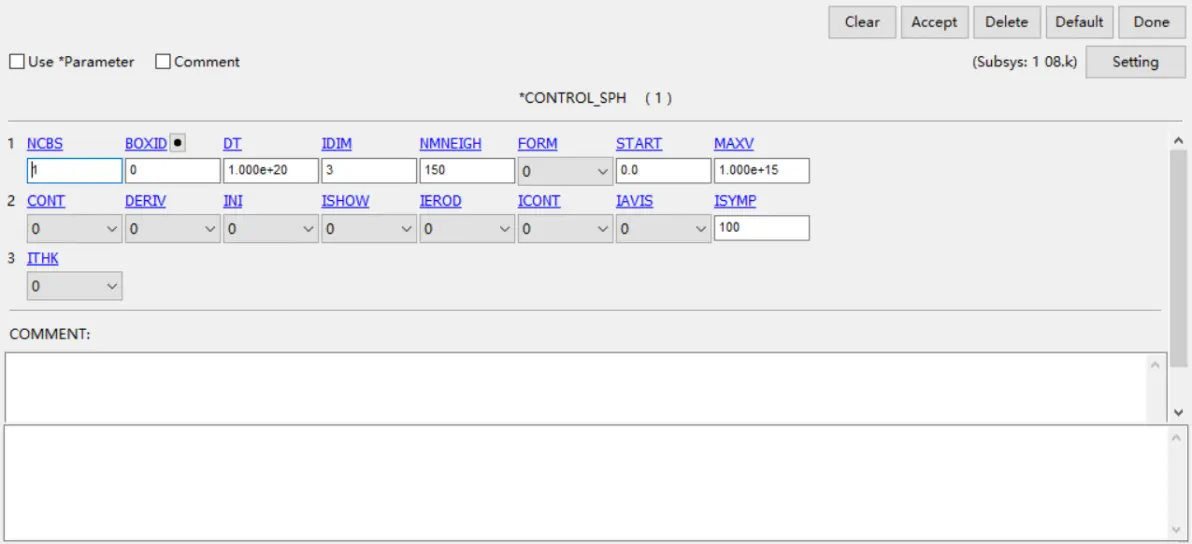

求解设置与输出控制如图8所示；
图8
九、求 解

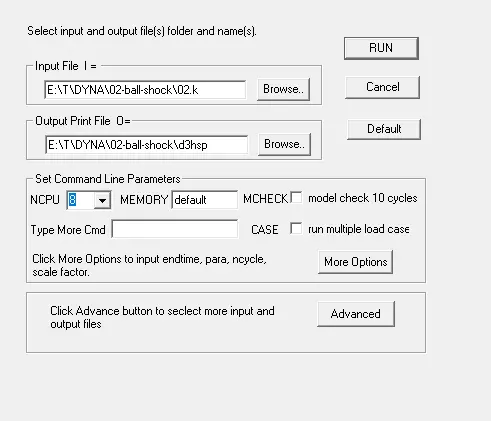

将k文件输入dyna进行求解，如图9所示
图9
十、结果展示

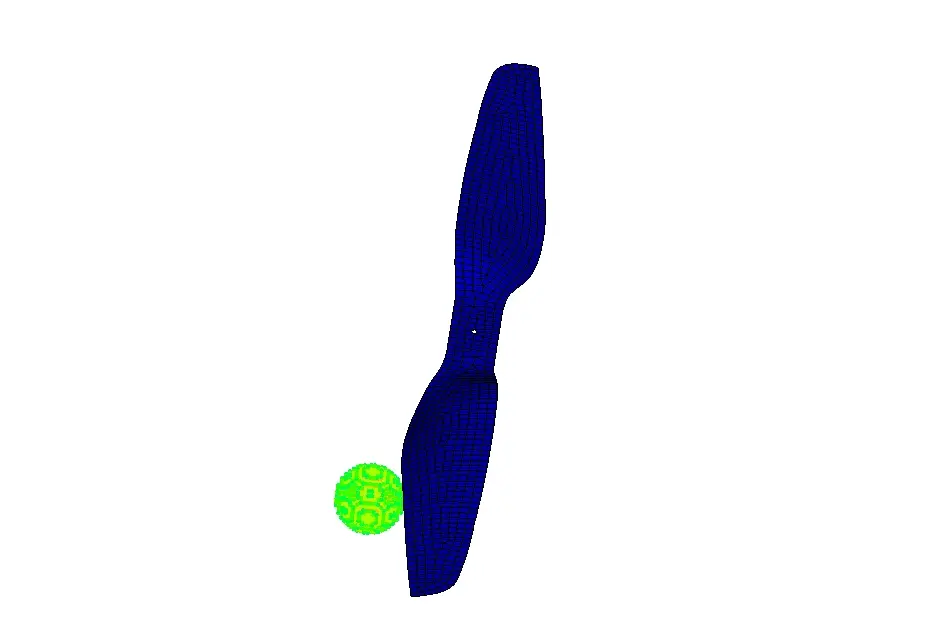

最终结果如图10所示；
图10
注：案例来自YouTube马来大神
