Ls-dyna鸟撞模拟

这次用Ls-dyna软件模拟鸟撞分析，前处理还是使用Hypermesh软件，但还需要用到LS-PrePost软件将网格节点转化为SPH粒子。

仿真的Model图形树信息：

仿真的Solver图形树信息：

仿真模型比较简单，共2个Component，分别为鸟(Bird)与叶片(Blade)，鸟通过SPH粒子模拟，叶片通过壳单元模拟。

Material(材料)：

仿真的单位制为m、N、kg、Pa、s。鸟的材料为水，MATL9号材料，并定义密度(Rho)，压力(PC)与粘度系数(MU)。叶片的材料为钛合金，MATL24号材料，定义密度(Rho)、弹性模量(E)、泊松比(PR)与屈服强度(SIGY)。

Property(属性)：

鸟利用SPH粒子模拟，属性的关键字为SECTION_SPH，并定义EOS状态方程。叶片通过壳单元模拟，叶片厚度为0.003m。

Set集合：

共定义2个Set集合，分别为鸟(Bird)所在Component的所有节点(Node)的Set集合与叶片(Blade)所在Component的零件(Part)Set集合。

Groups(接触)：

定义叶片与鸟的接触对，叶片为主面，鸟为从面，但是不同于之前案例中使用的面与面的接触类型，鸟与叶片的接触类型为点与面的接触(Card Image为NodesToSurface)，Options为Automatic，其中静摩擦系数为0.1，动摩擦系数为0.2。

Load Collector(载荷集合)：

载荷集合共有2个，鸟飞行的速度与叶片的转速。

Blocks(盒子)：

对于复杂的接触问题，可以使用BOX定义一个接触区域，此时软件只会考虑BOX区域内的接触问题，从而节省大量的计算时间。共定义了2个BOX区域，红色的是叶片接触的区域，绿色的是鸟的接触区域。

Control Cards(控制卡片)：

仿真时间为0.02s，每0.0002s输出一帧动画，计算时间步长系数为0.6。

至此Hypermesh 的建模过程到此结束，导出K文件即可。然后需要利用LS-PrePost软件打开K文件，将鸟所在Component的网格节点转变为SPH粒子。

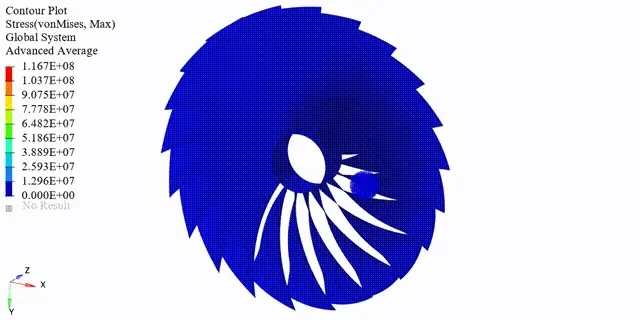

仿真分析结果：

仿真动画：
