LS-DYNA趣味案例分享：丢钢镚现象模拟

一、前处理

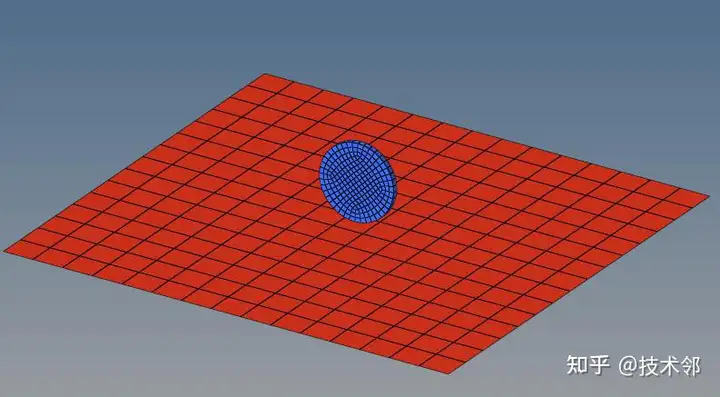

本次案例以Hypermesh为前处理软件，LSDYNA为后处理计算软件。丢钢镚的模型其实很简单，钢镚和地面墙为加快计算采用壳单元。

1、墙默认为刚体，选用MAT20材料卡片；钢镚选用MAT24材料，为了和实际钢镚重量一致，附加了一定质量。

2、接触设置为面面接触和自接触，摩擦系数0.2

3、边界条件：

地面墙固定约束，钢镚设置初始转速50rad/s，设置重力场9.8kg/m2

4、设置求解时间，在控制卡片设置计算时间为3s，其余卡片不详细叙述，参考K文件

5、结果

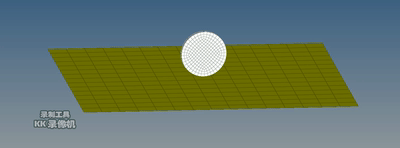

用Hyperview查看结果，3s的计算时间好像还没完全停下，可以适当再加长时间，案例仅作交流分享。
