Ls-dyna流固耦合案例五，进阶玩法思路分享

本案例仍然介绍流固耦合仿真，模拟炸弹破片飞溅破坏靶板的过程。

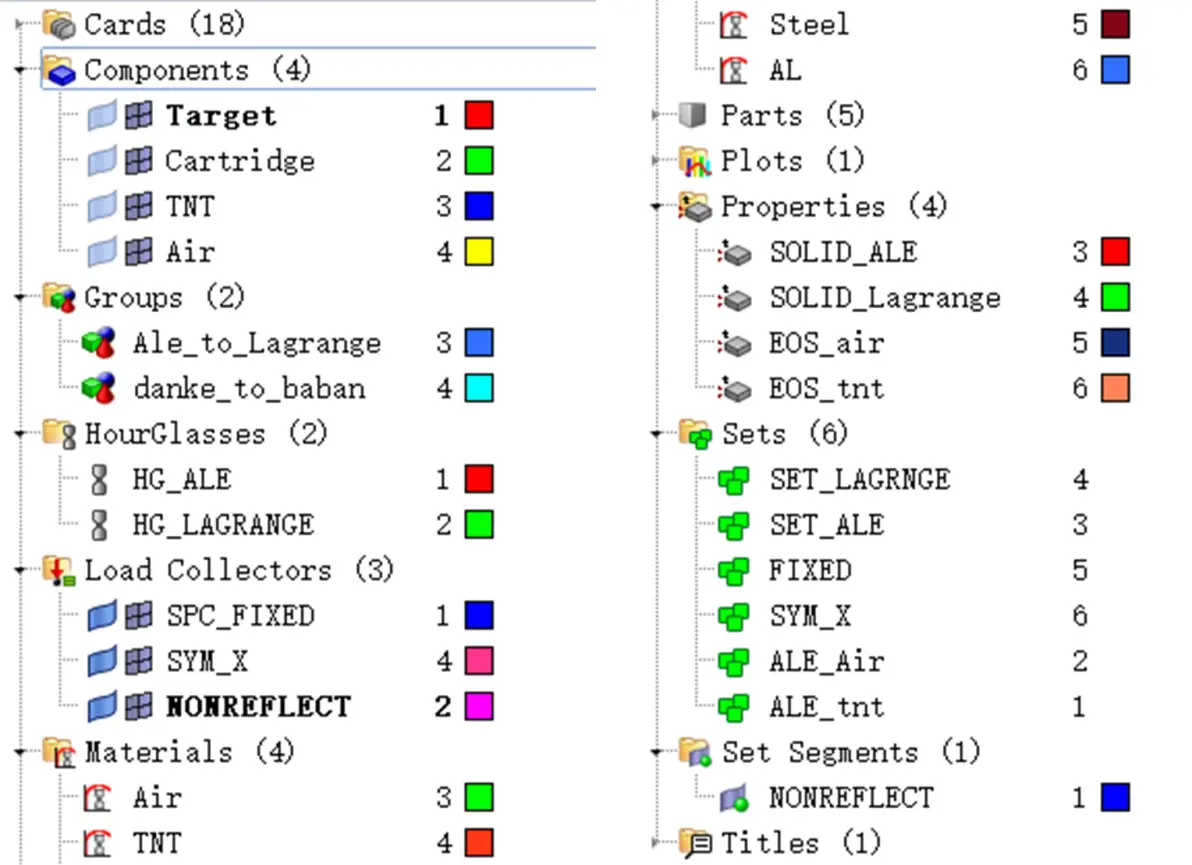

仿真的Model图形树信息如下：

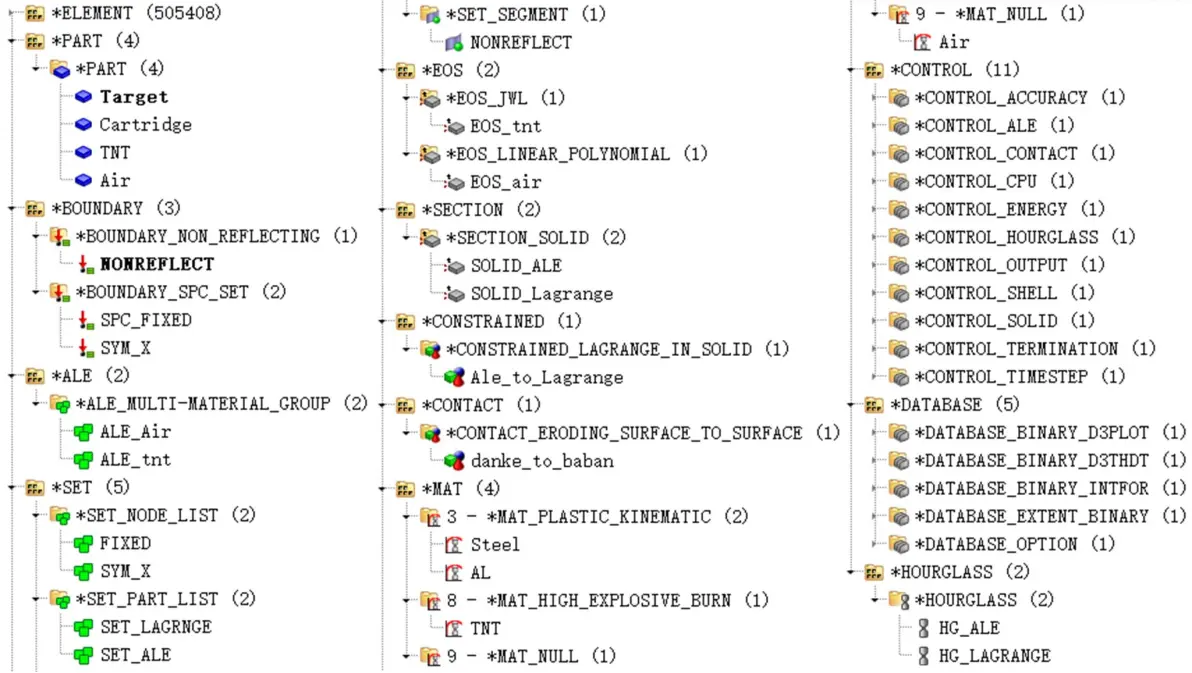

仿真的Solver图形树信息如下：

在前处理时经常使用Slover界面，其图形树显示的信息更明确，主要是通过关键字定义。控制卡片定义了很多，是直接导入了一个已经定义好的控制卡片K文件，然后编辑一些需要改变的参数即可。控制卡片的具体信息还是查看关键字手册比较好。

Component(零件)：

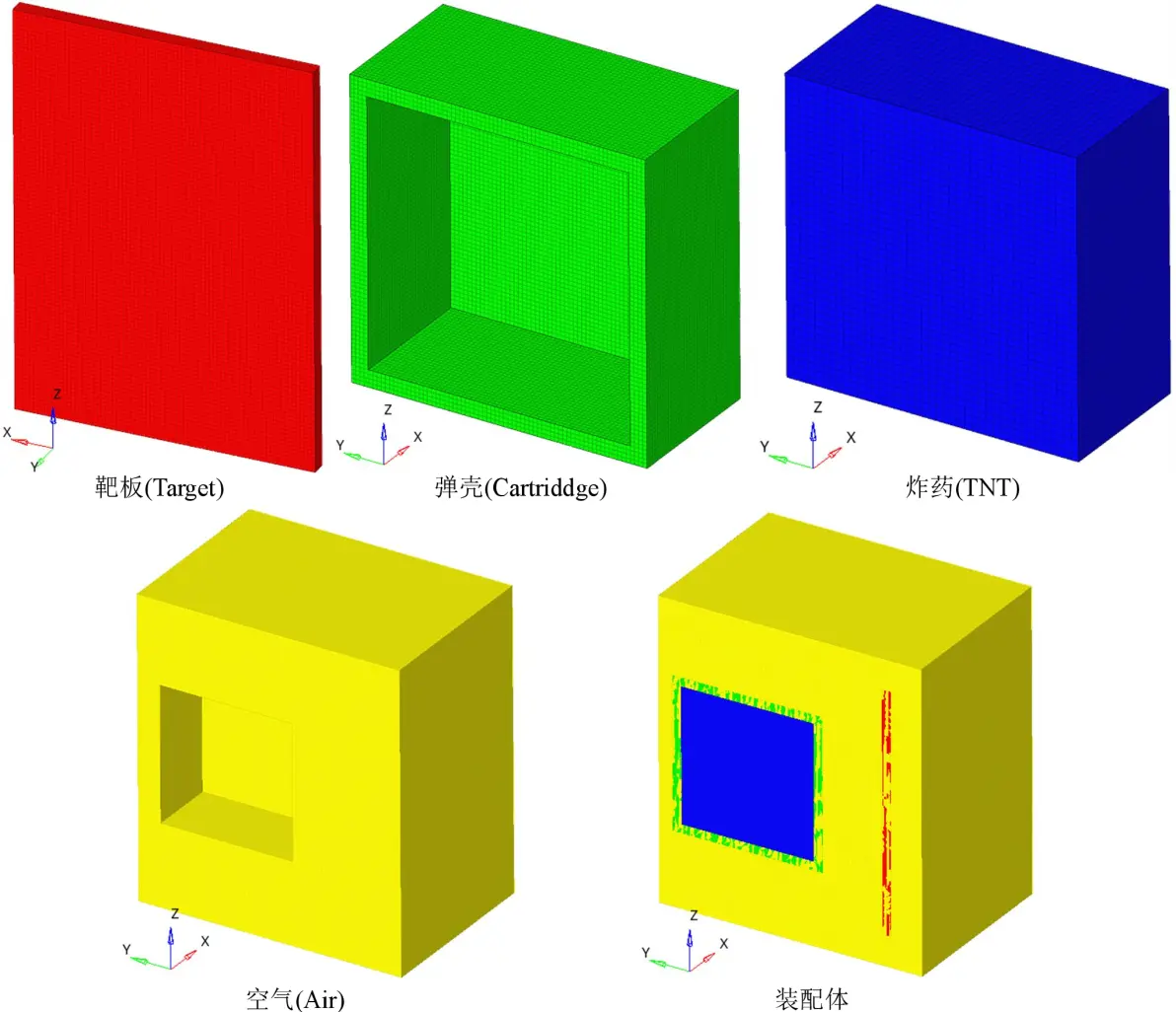

模型中共4个Component，分别为靶板(Target) 、弹壳(Cartridge)、炸药(TNT)与空气(Air)，全部为实体网格。其中靶板与弹壳为拉格朗日网格，炸药与空气为ALE网格。

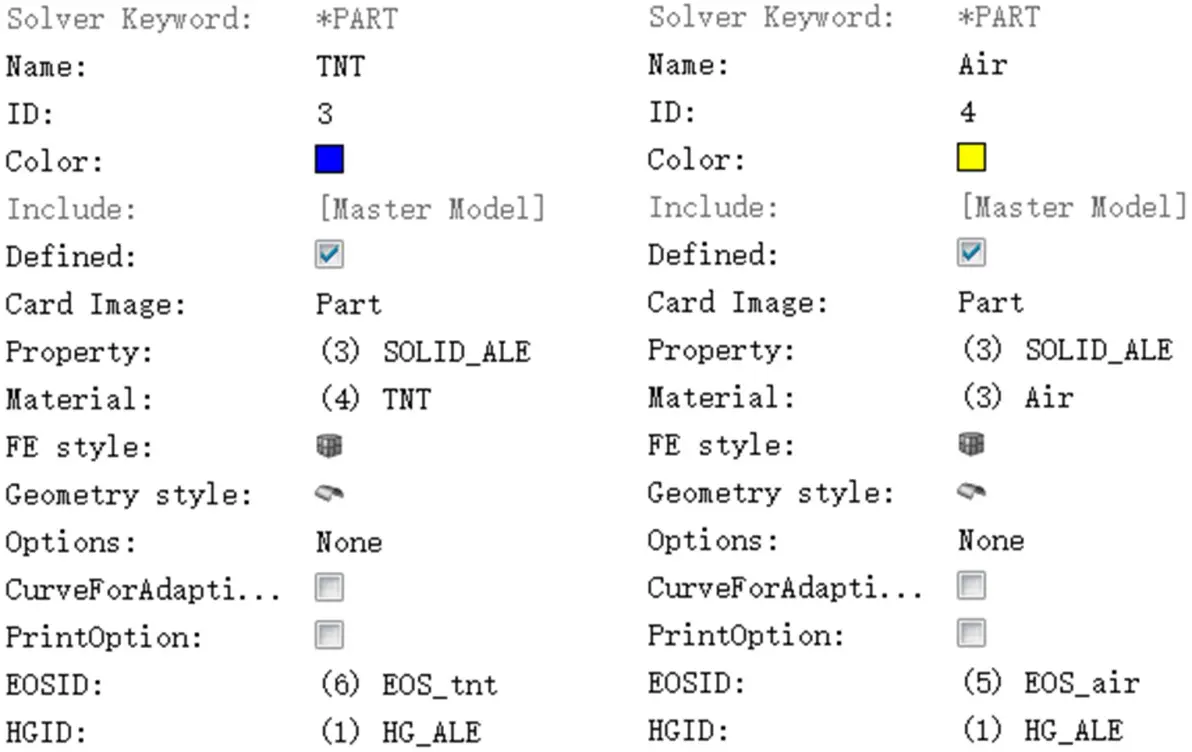

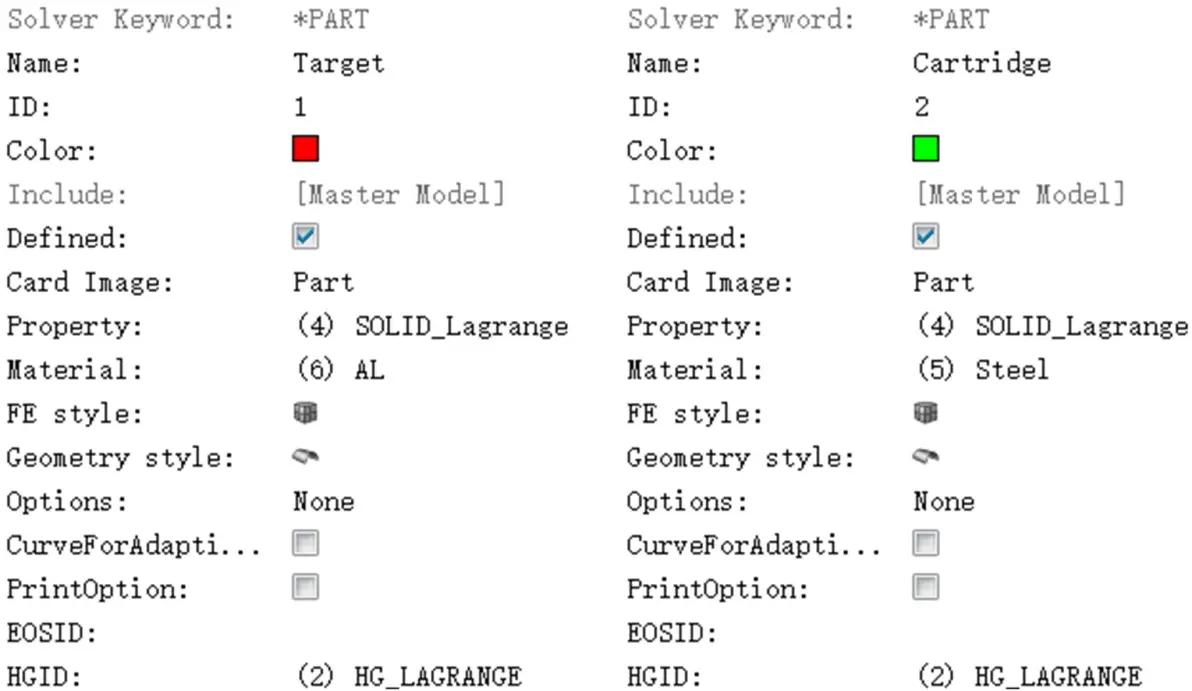

Component所需要赋予的材料、属性、沙漏与EOS状态方程如下：

空气与炸药的EOS状态方程：

Material(材料)：

仿真的单位制为mm、t、N、MPa，并且材料参数均不涉及保密信息，所述来源于帮助文档。空气为MALT9号材料，并定义密度(Rho)与粘度系数(MU)。TNT为MATL8号材料，并定义密度(Rho)、波速(D)与压力(PCJ)。弹壳材料为钢，靶板材料为铝，均为MATL3号材料，均定义密度(Rho)、弹性模量(E)、泊松比(PR)、屈服极限(SIGY)与硬化参数(BETA)。并且弹壳与靶板均考虑损伤演化情况，通过参数FS定义损伤情况，弹壳为0.8，靶板为0.1。

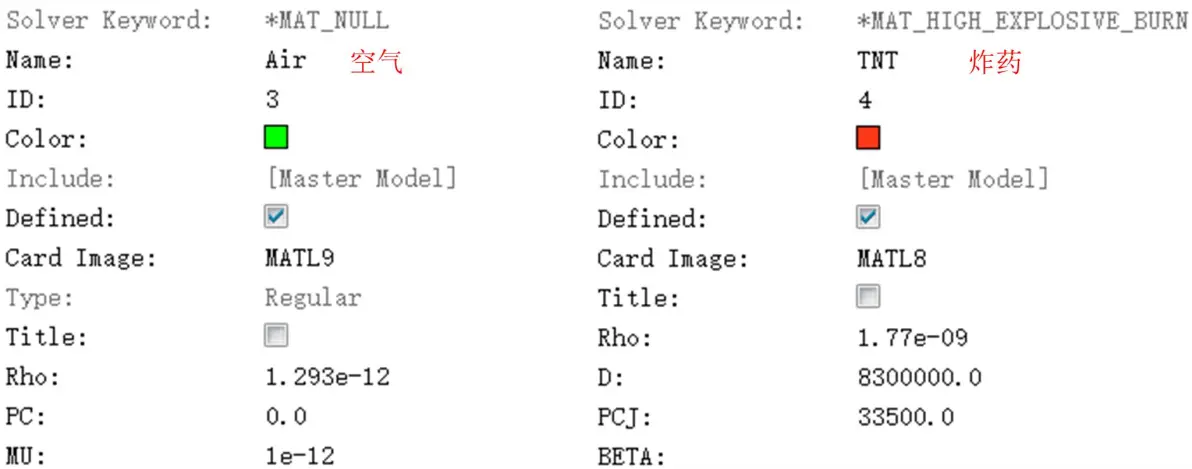

空气与炸药的材料属性：

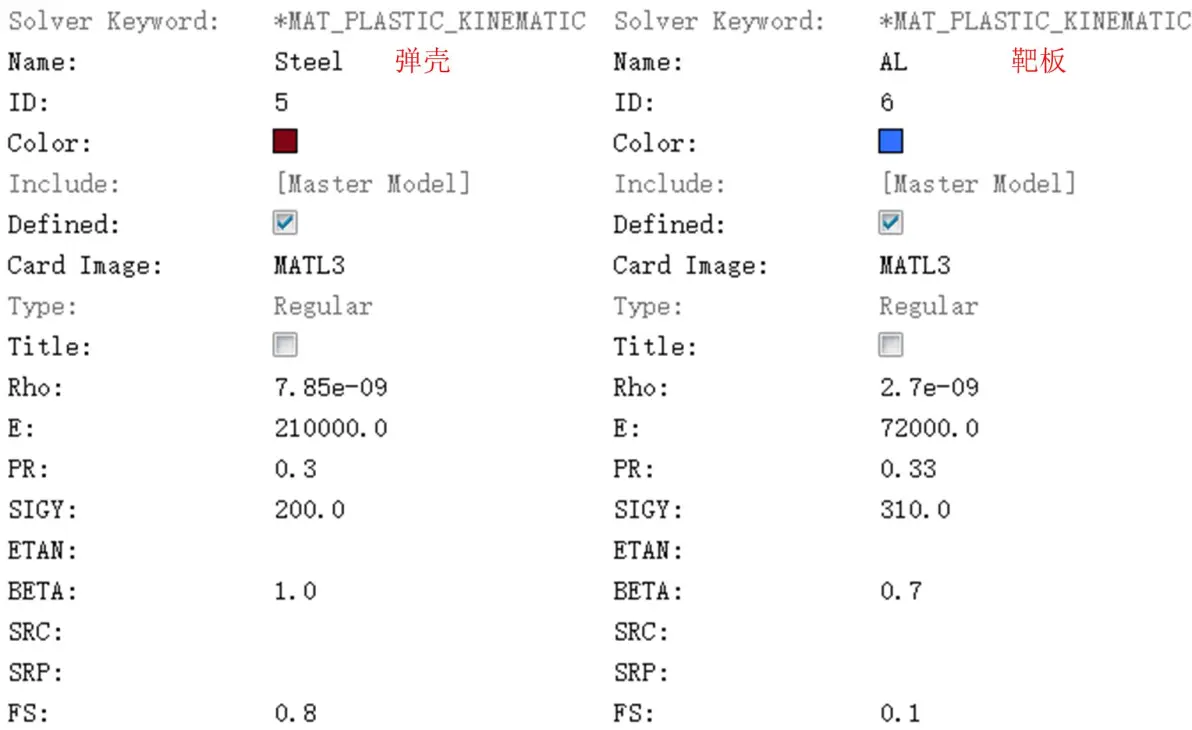

弹壳与靶板的材料属性：

Property(属性)：

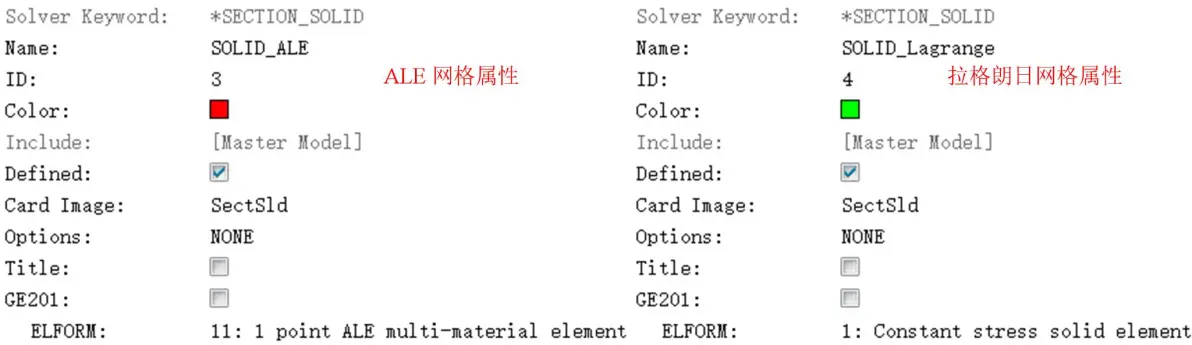

ALE网格与拉格朗日网格的属性：

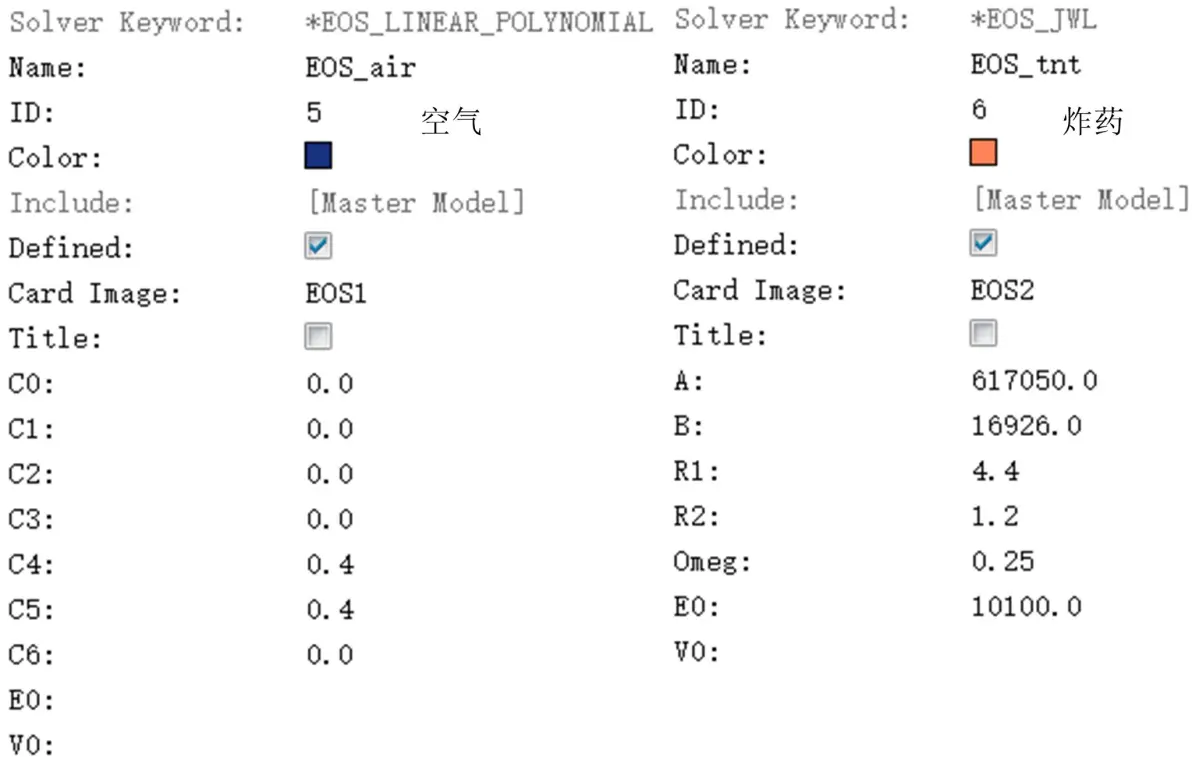

空气(Air)与炸药(TNT)的EOS状态方程：

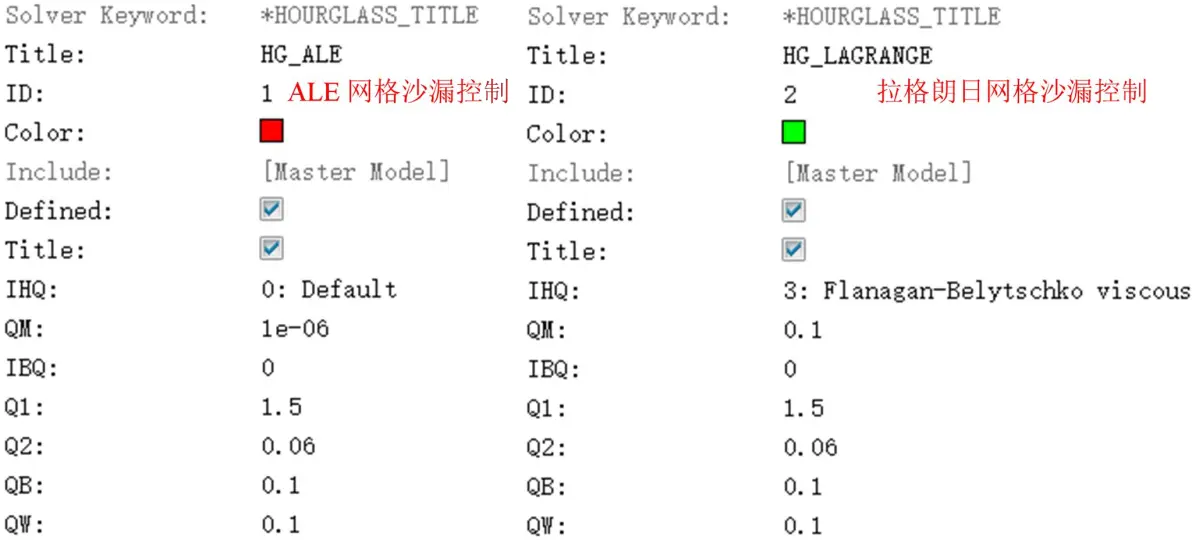

HourGlasses(沙漏)：

定义ALE网格与拉格朗日网格的沙漏控制。

Set Segment集合：

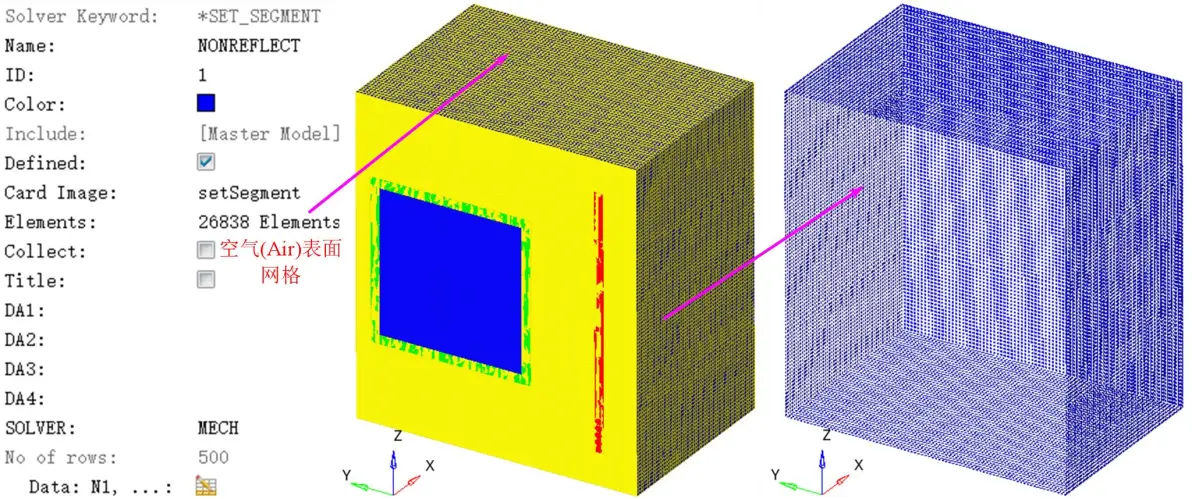

空气(Air)所在Component的网格表面定义Set Segment集合(Card Image为SetSegment)，用于定义ALE网格的边界条件。

Set集合：

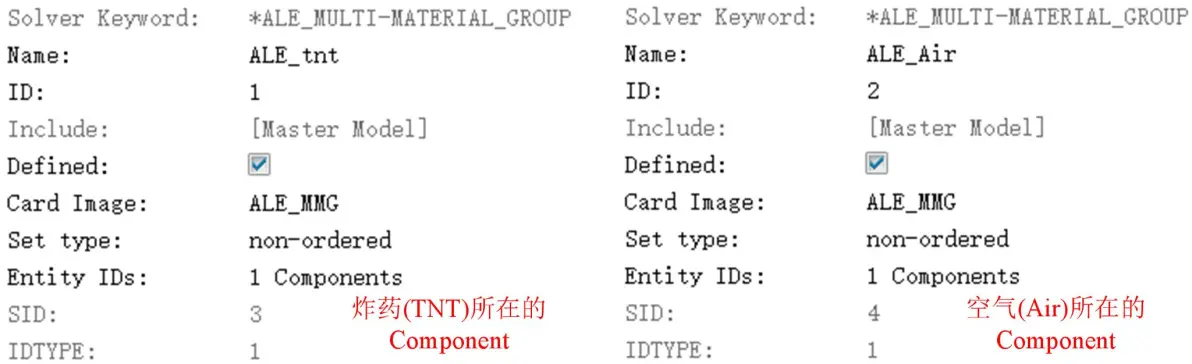

定义后处理中用于显示ALE网格流动状态的Set集合：

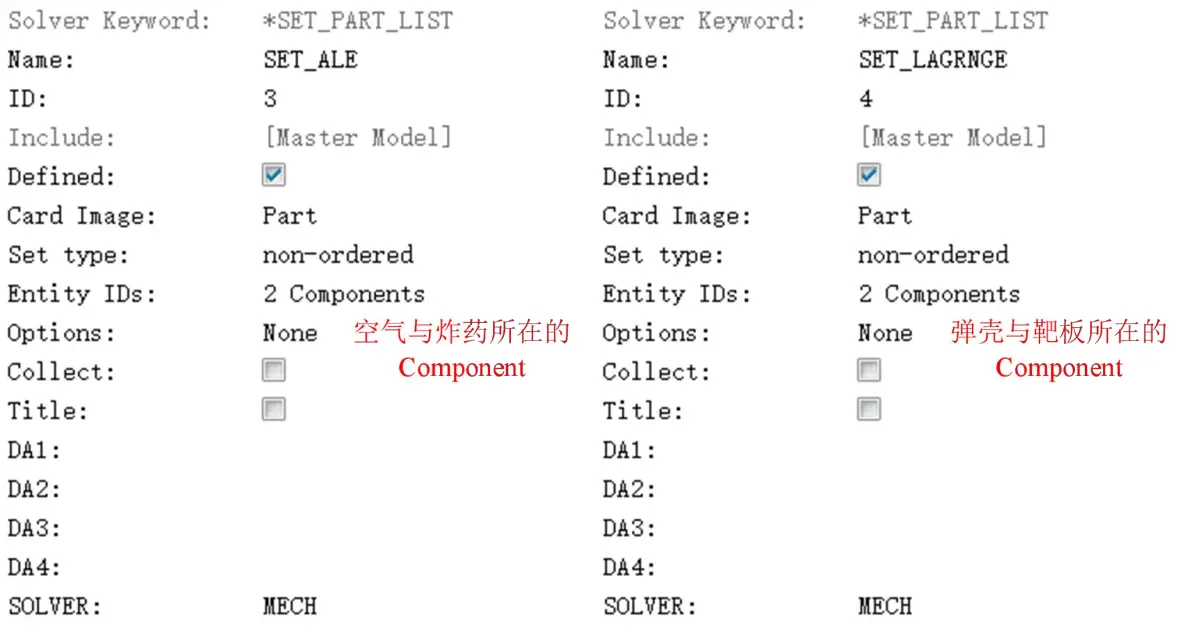

定义用于接触的Set集合(Card Image为Part)。

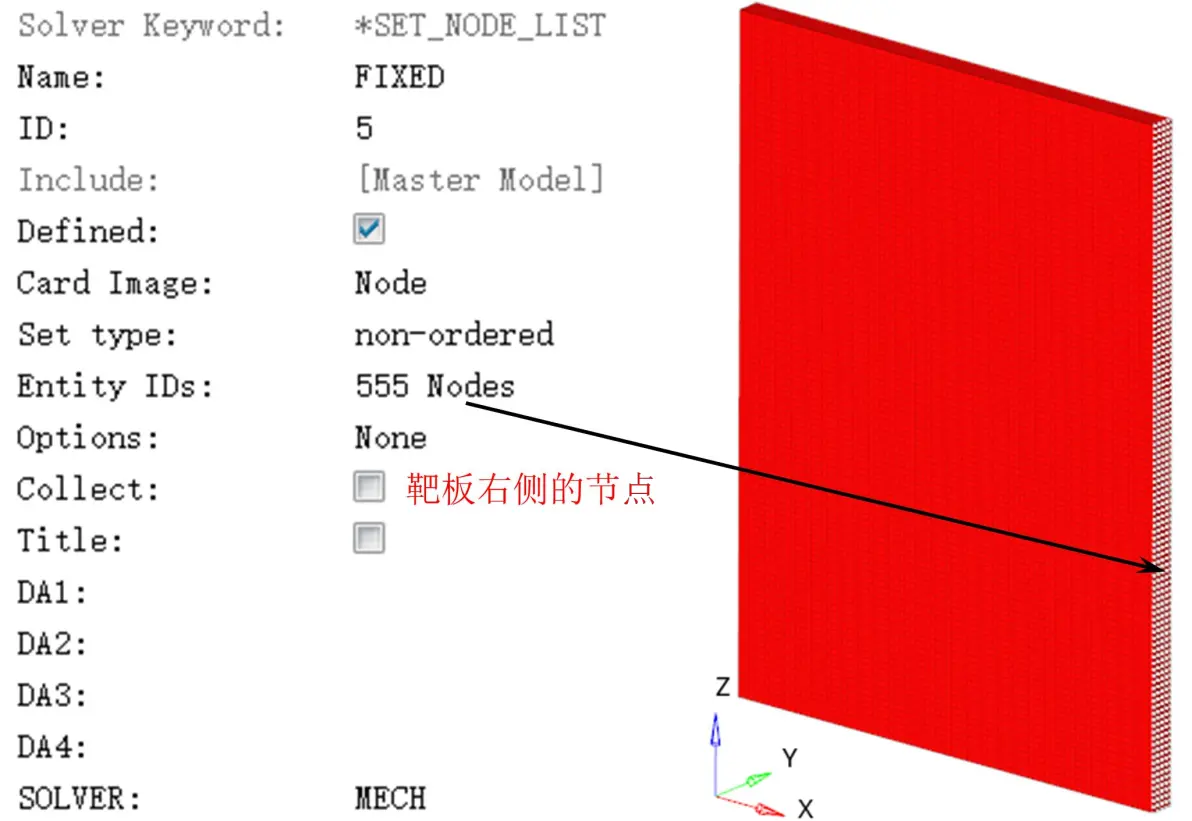

定义用于边界条件的Set集合(Card Image为Node)。

Groups(接触)：

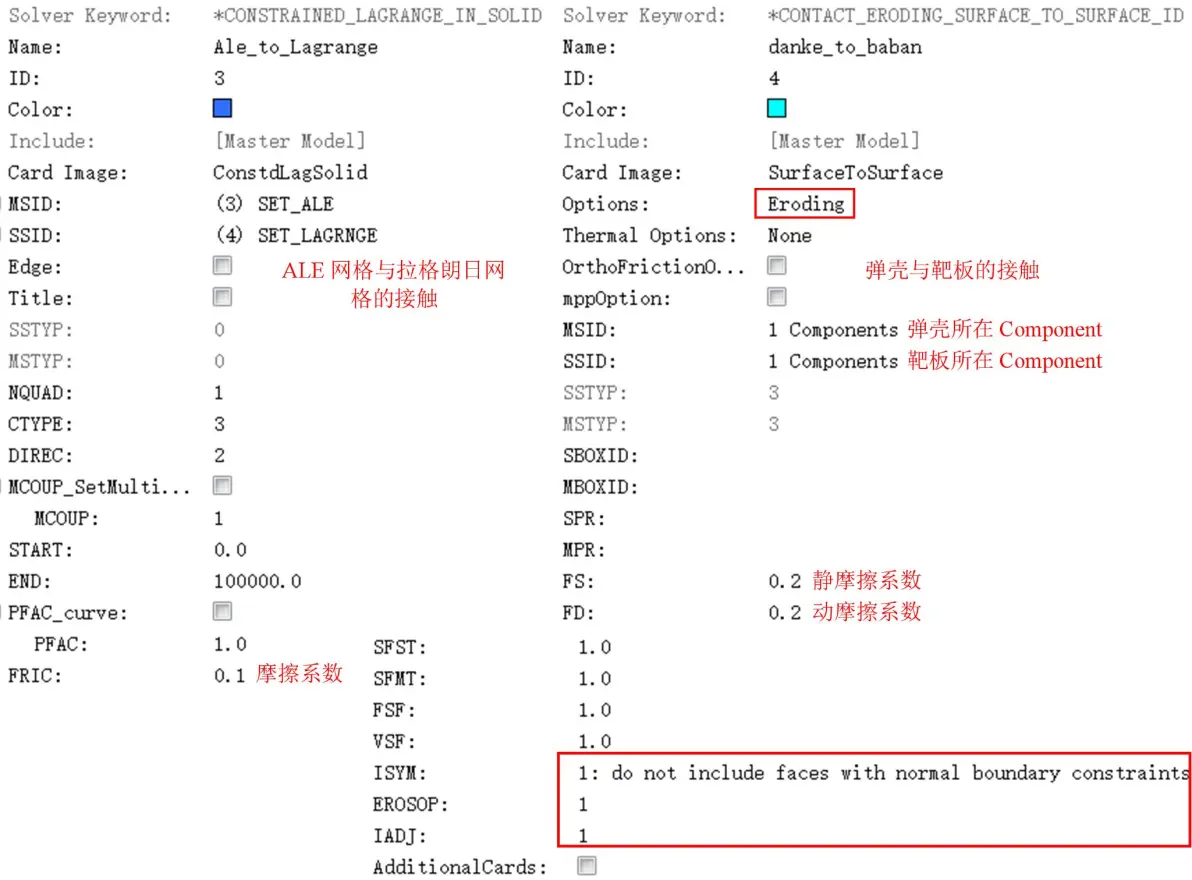

接触对有两个，分别为ALE网格与拉格朗日网格的接触和弹壳与靶板的接触。ALE网格与拉格朗日网格的接触，ALE网格为主面，拉格朗日网格为从面，摩擦系数为0.1。靶板与弹壳的接触，Card Image为SurfaceToSurface，因为涉及到侵切情况，Options为Eroding(侵蚀)，弹壳为主面，靶板为从面，静摩擦系数与动摩擦系数均为0.2。

Load Collector(载荷集合)：

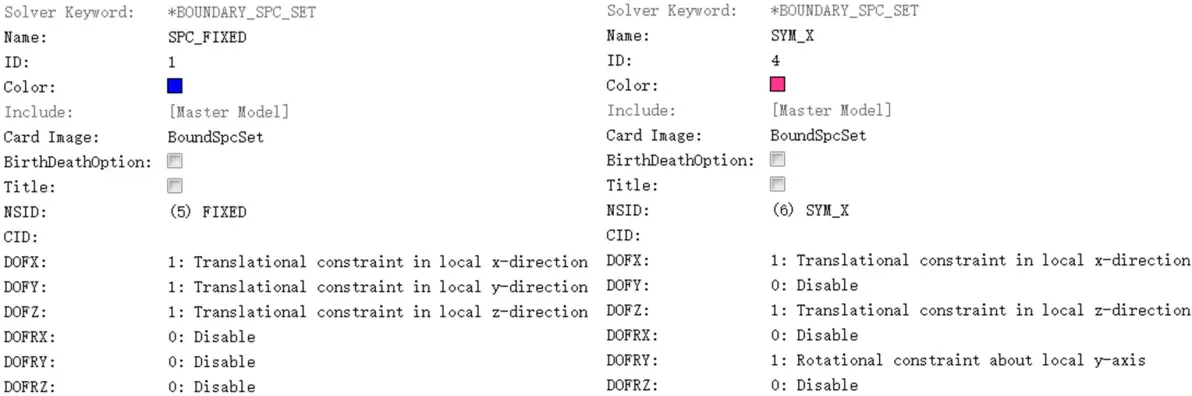

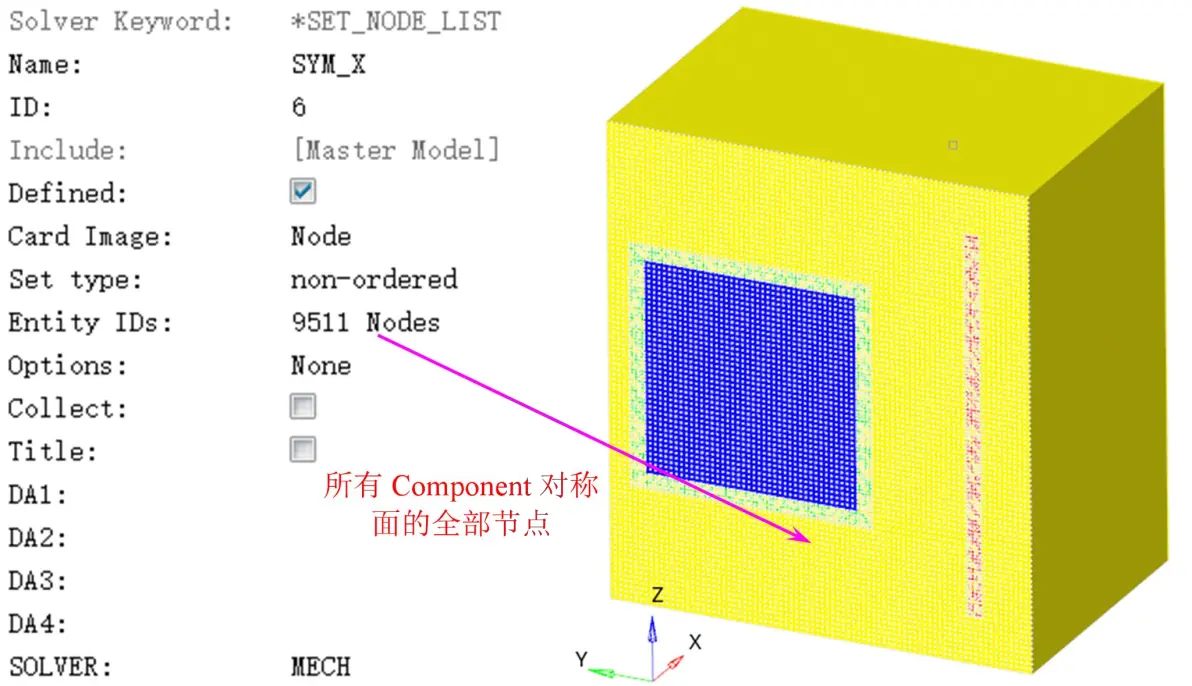

靶板右侧节点(Fixed Set集合)约束1、2、3自由度并定义对称约束的边界条件。

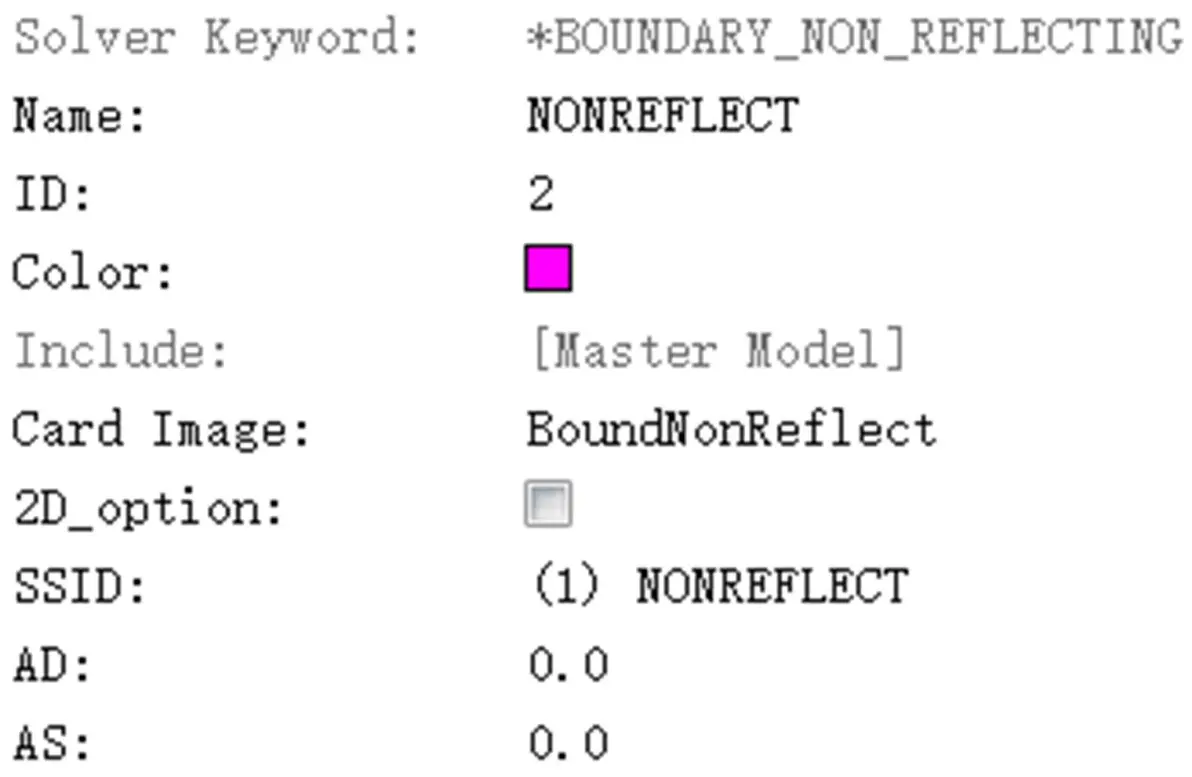

空气(Air)外侧的Set Segment集合定义NONREFLECT边界条件。

仿真时间为8e-5s，共输出100帧动画，其余卡片信息不再赘述

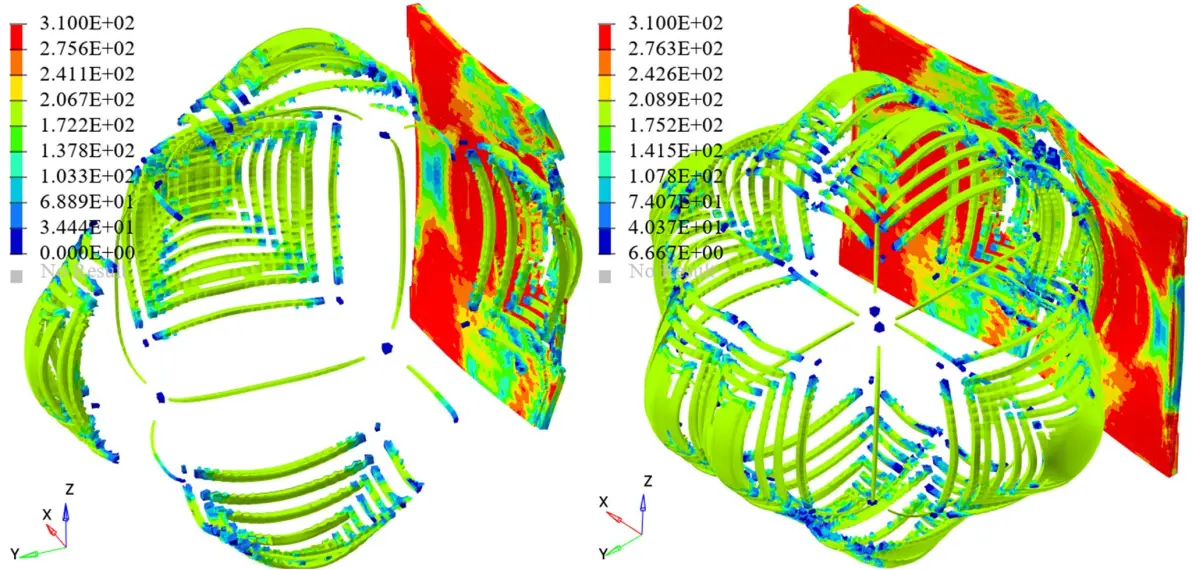

仿真分析结果：

仿真分析动画：
