Ls-dyna流固耦合案例四，耦合设置细节讲清楚

本案例应用流固耦合分析方法模拟水下爆破钢筋混凝土案例。模型中共5个Component，空气(Air)，水(Water)，炸药(TNT)，混凝土(Concrete)，钢筋(Beam)，其中空气、水、炸药与混凝土均为实体单元，而钢筋为梁单元。空气、水、炸药为ALE网格，混凝土是拉格朗日网格，并考虑损伤演化，混凝土与钢筋共节点处理。

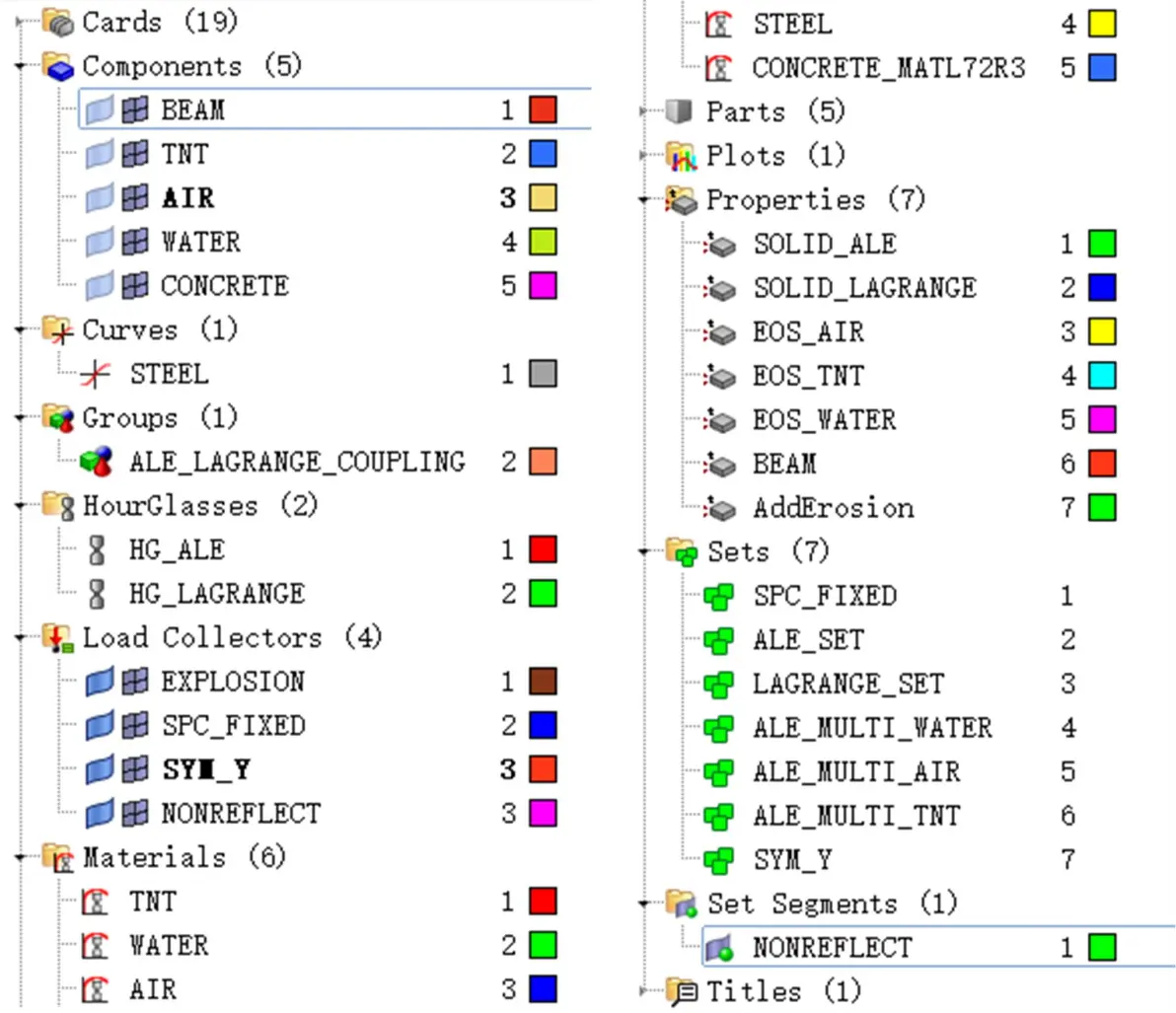

仿真中的Model模型树信息如下：

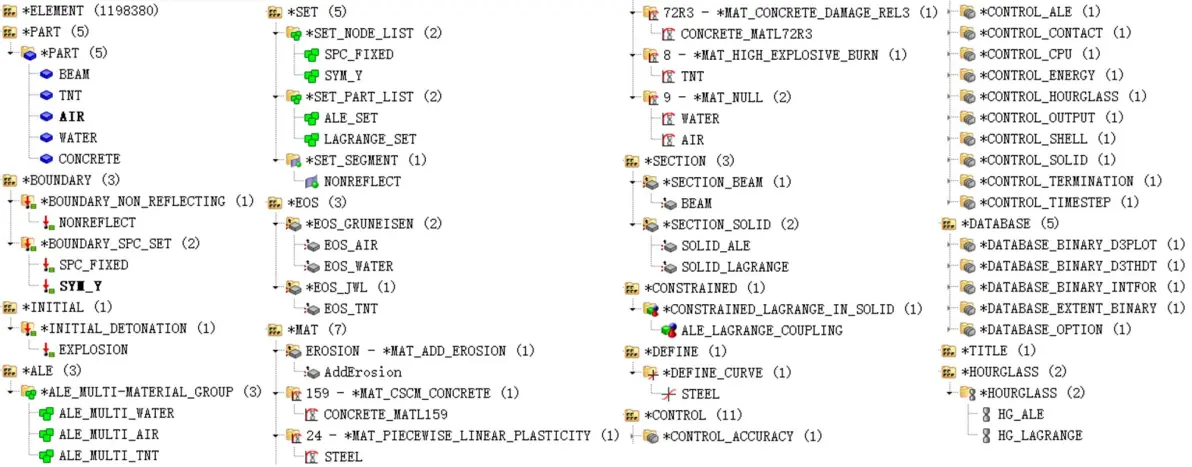

仿真中的Solver图形树信息如下：

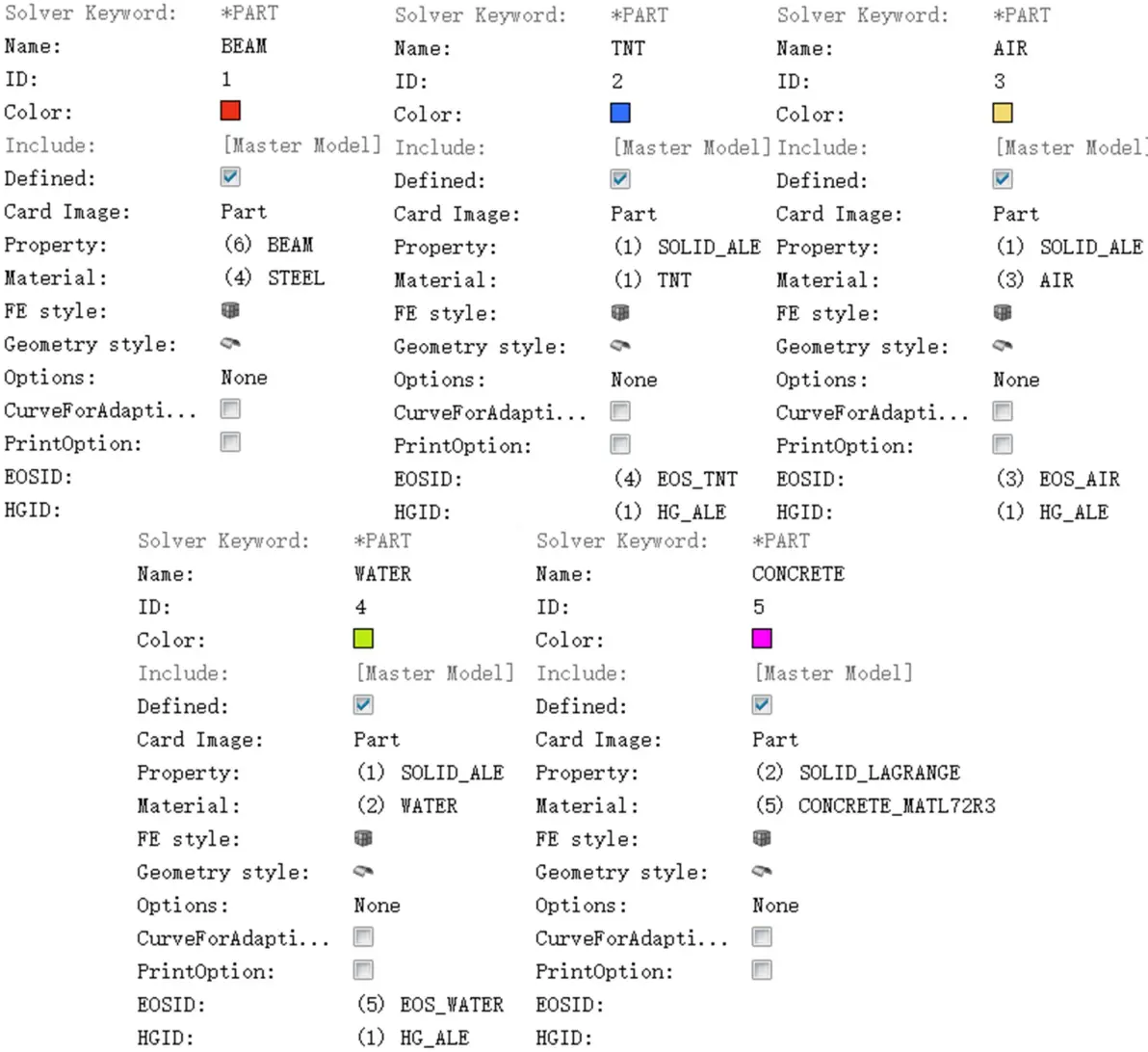

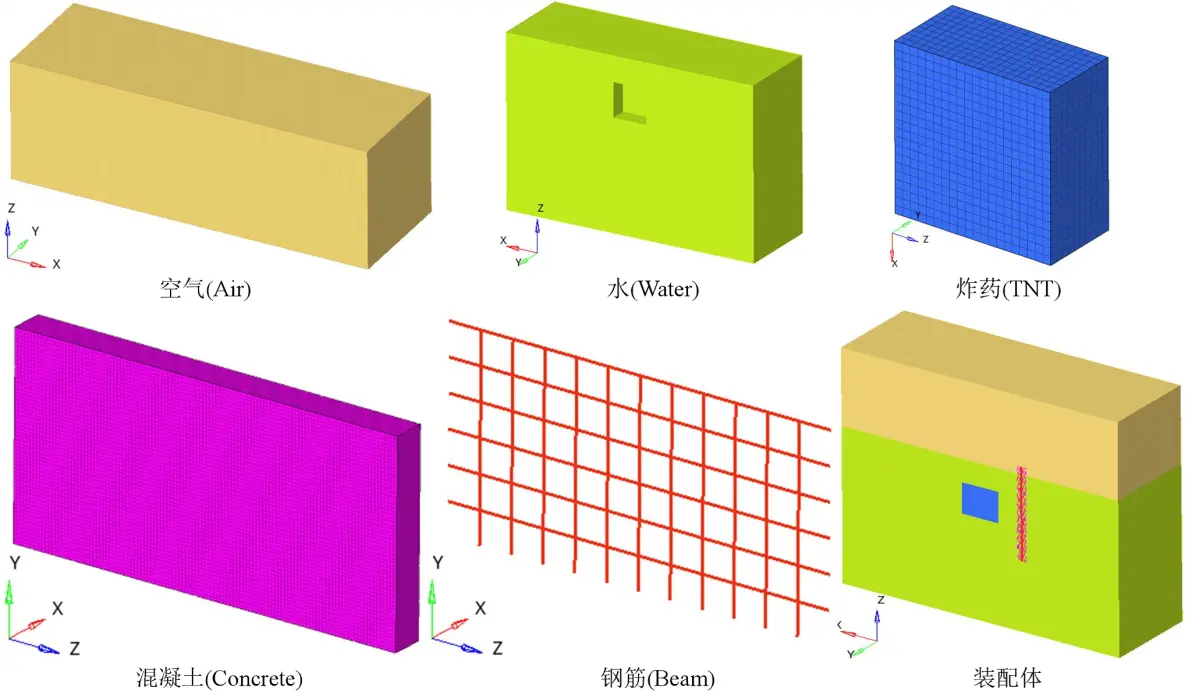

每个Component所需要赋予的材料、属性、沙漏及EOS状态方程如下图所示。

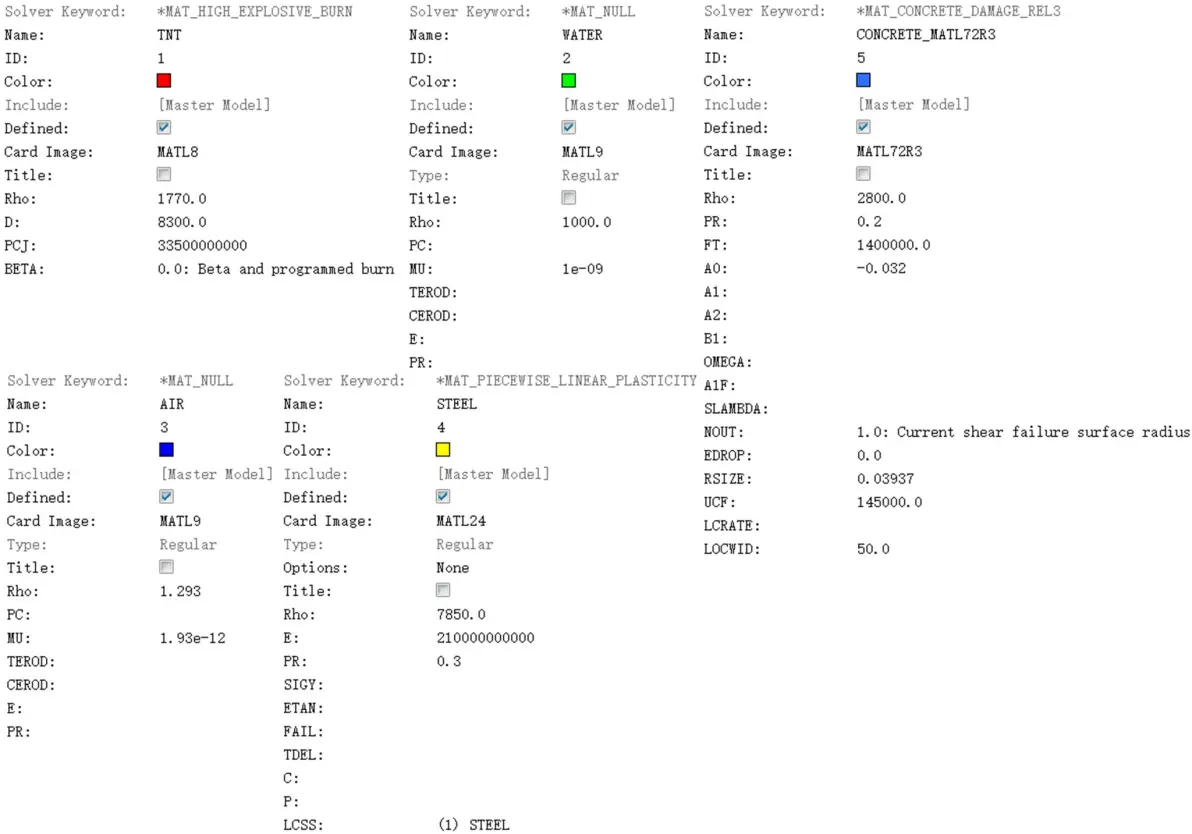

TNT为MATL8号材料，并定义密度(Rho)，波速(D)与压力(PCJ)。水与空气为MATL9号材料，并定义密度(Rho)与粘度系数(MU)。钢筋材料为钢材，MATL24号材料，与前面的案例所用数据相同。混凝土为MARL72R3号材料，混凝土我个人也不是很了解，具体的数据是从网上面找的。

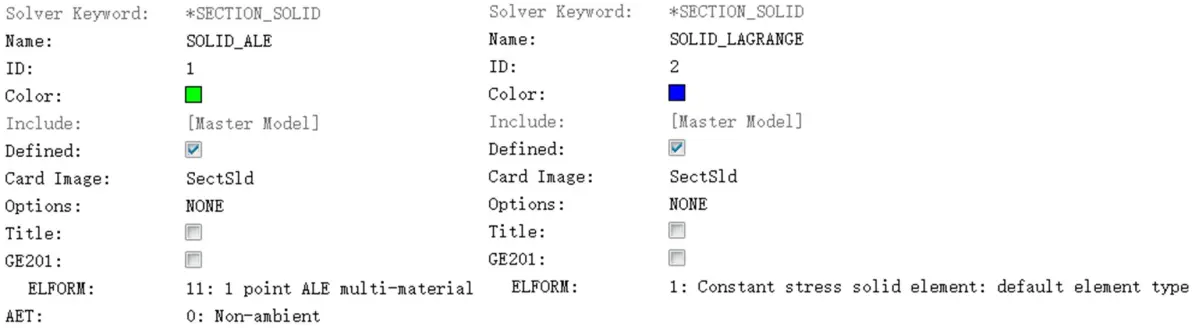

ALE网格与拉格朗日网格的属性：

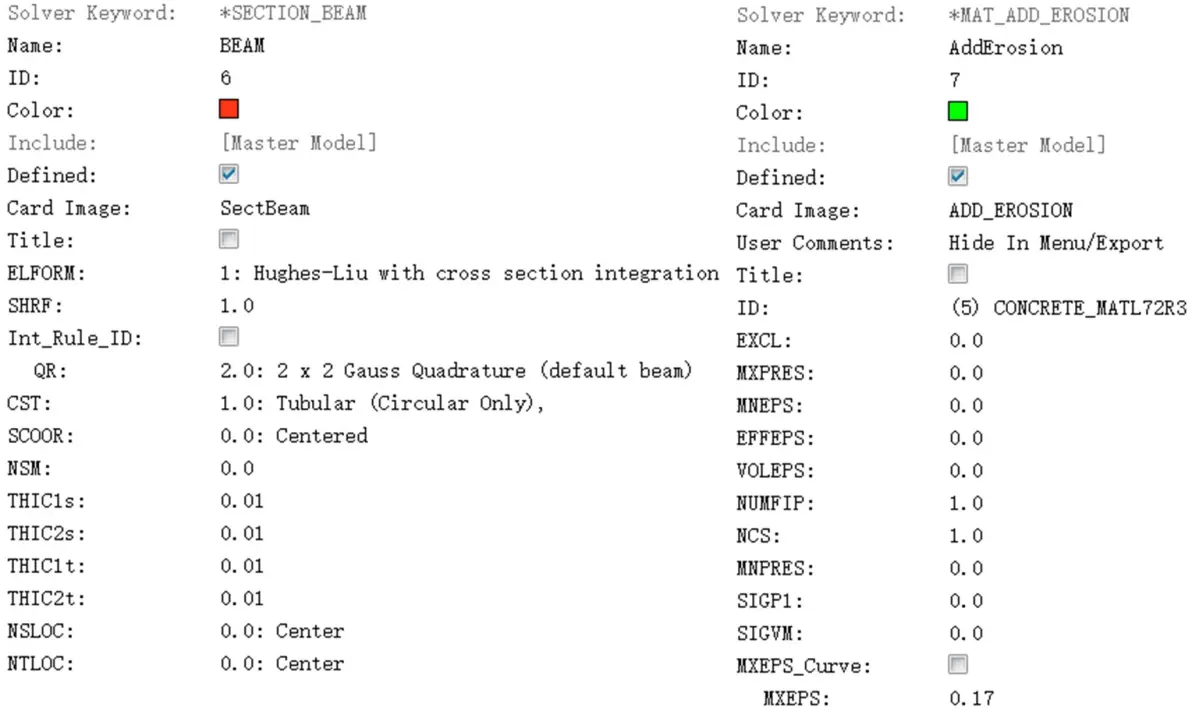

钢筋通过梁单元模拟，梁截面为圆形，混凝土材料通过AddErosion定义混凝土的损伤情况。

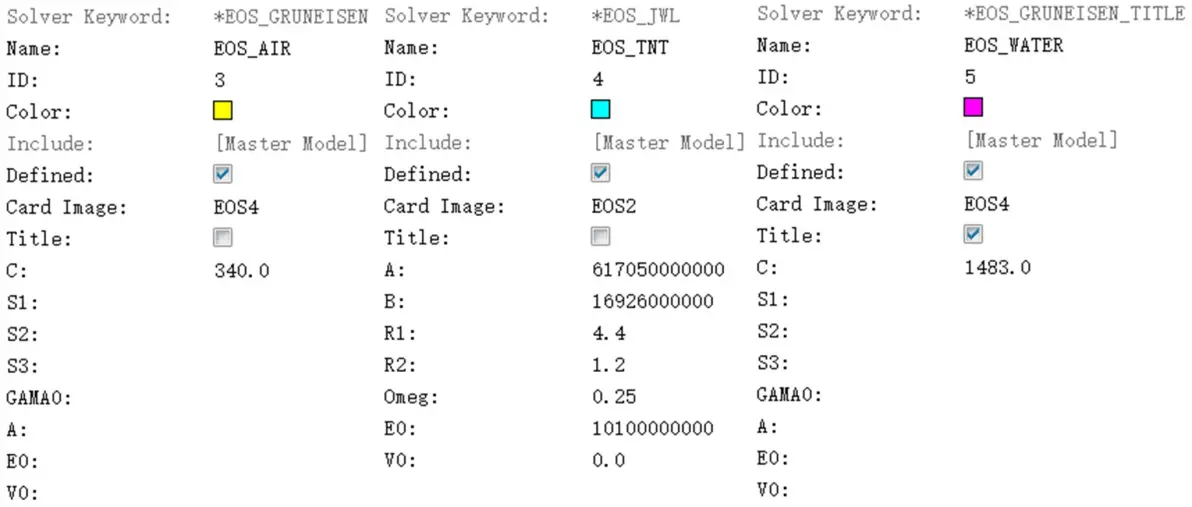

水、空气与TNT材料需要定义EOS状态方程。

Set Segment集合：

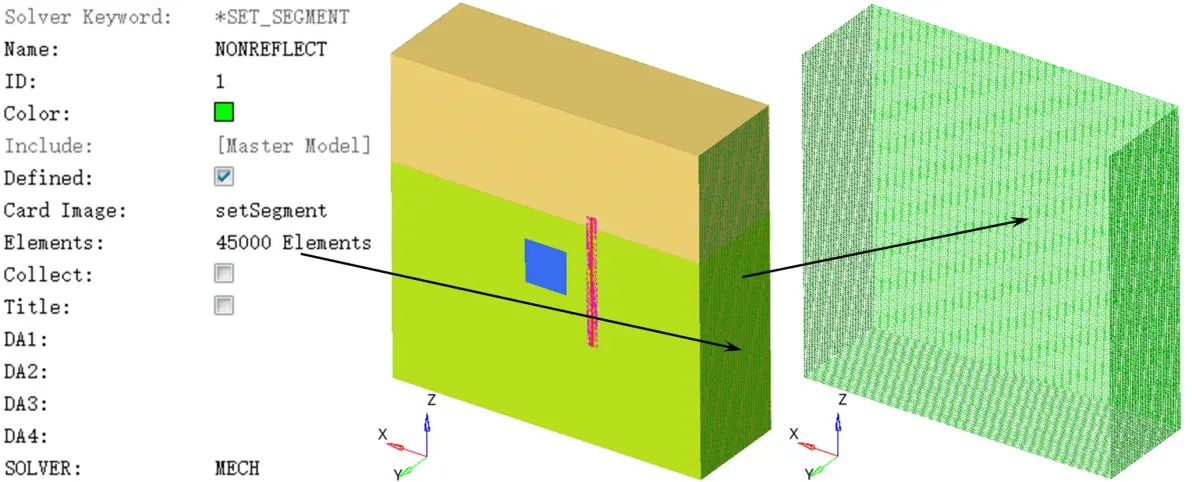

用于定义ALE网格的NONREFLECT的边界条件。

Set集合：

Set集合主要是Node、Component与Element的集合，常用于定义接触、边界条件或载荷。另外由于仿真中存在ALE网格，后处理中应显示其流动状态，因此应为每个ALE网格所在的Component建立一个Set集合。

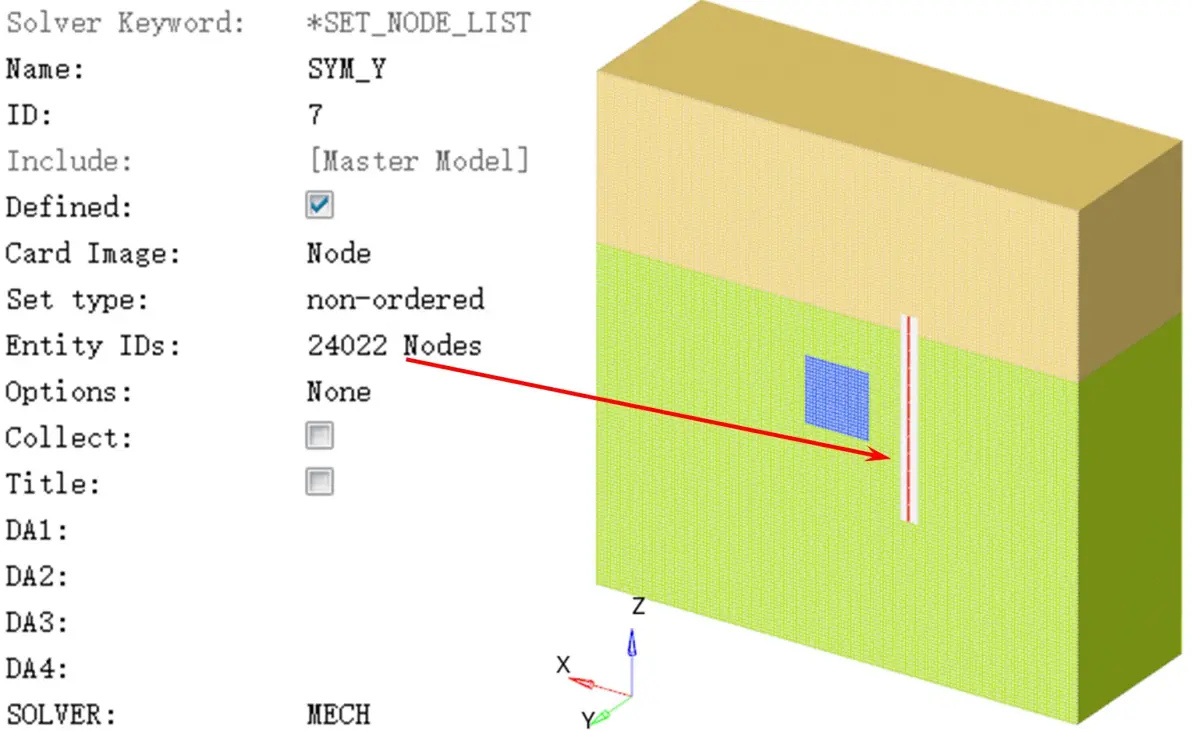

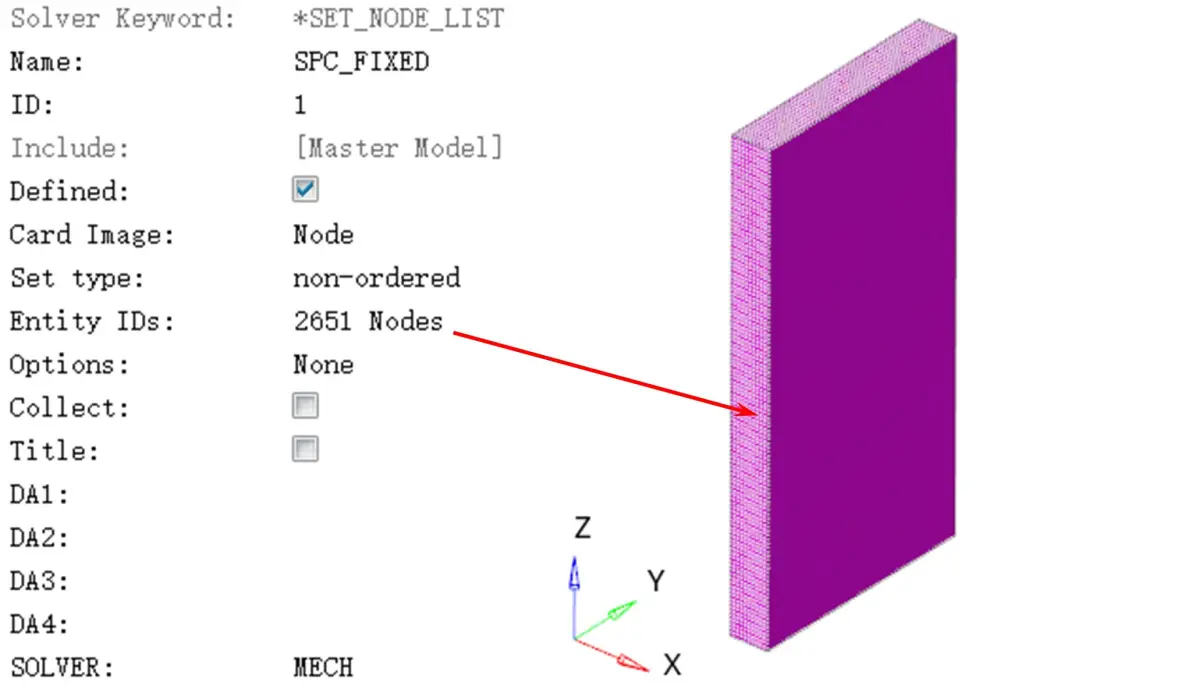

钢筋混凝土外侧节点定义Set集合：

模型关于Y轴对称的对称面定义Set集合：

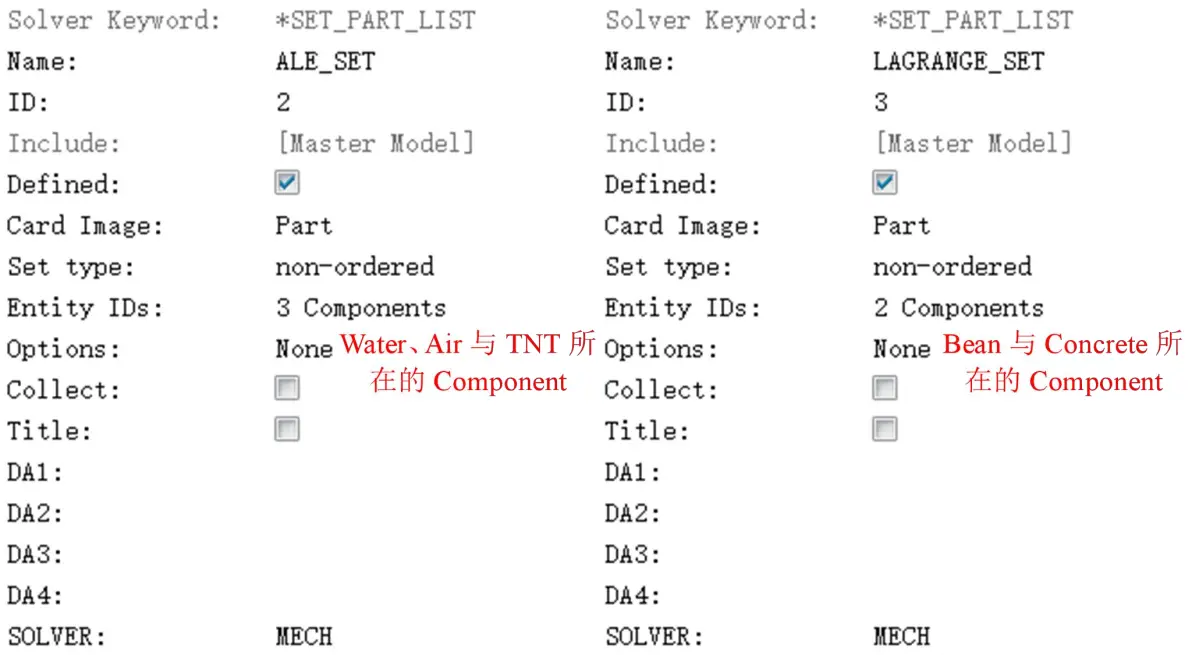

ALE网格与拉格朗日网格分别建立一个Set集合，用于定义接触对：

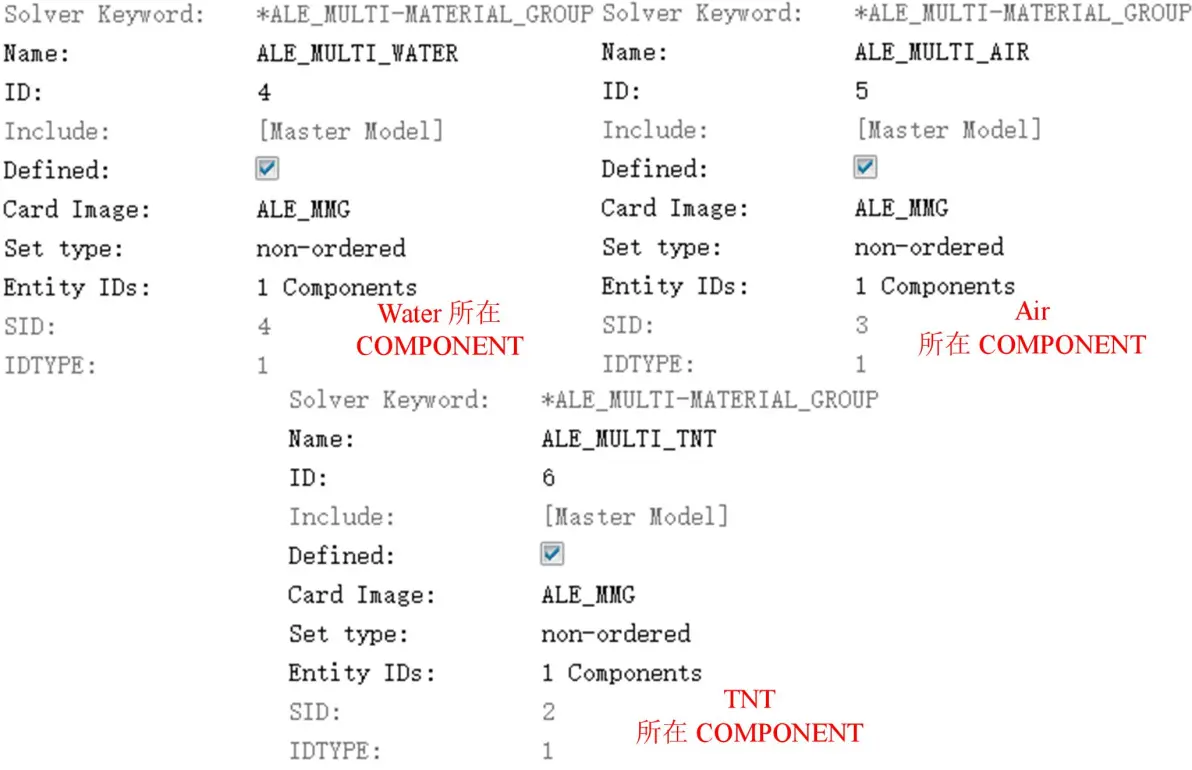

Water、Air与TNT还应该分别定义一个Set集合，用于在后处理中显示其流动状态。

Load Collector(载荷集合)：

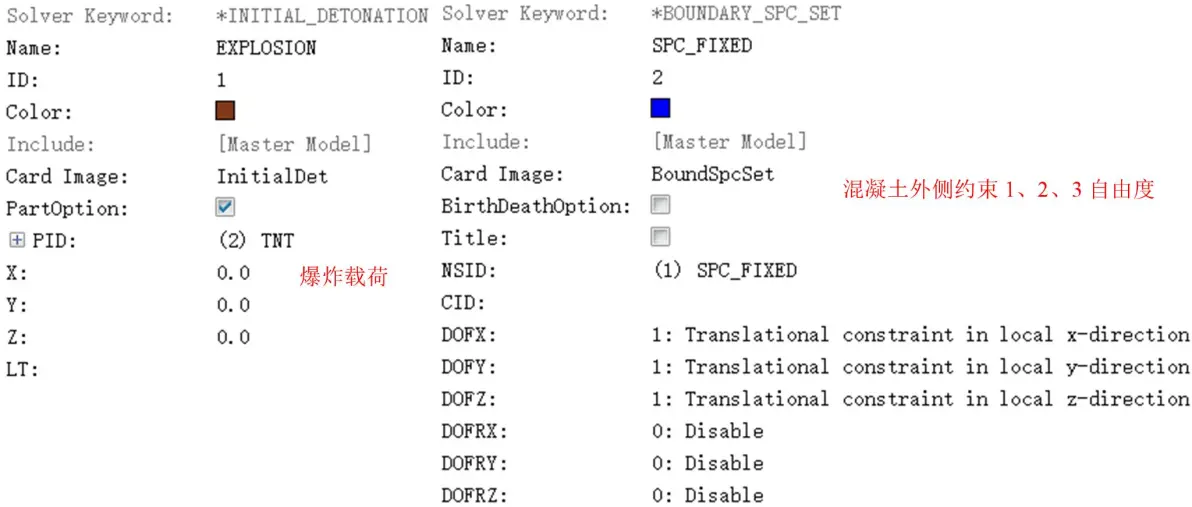

炸药的爆炸中心位于原点处并且混凝土外侧的Set集合约束1、2、3自由度。

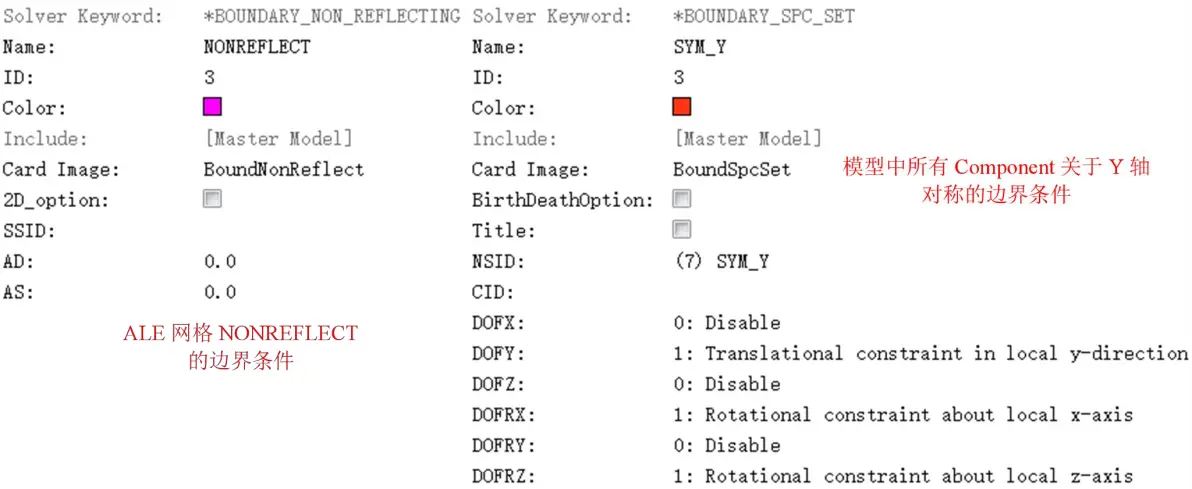

ALE网格外侧定义NONREFLECT边界条件并定义模型中所有Component关于Y轴对称的边界条件。

Groups(接触)：

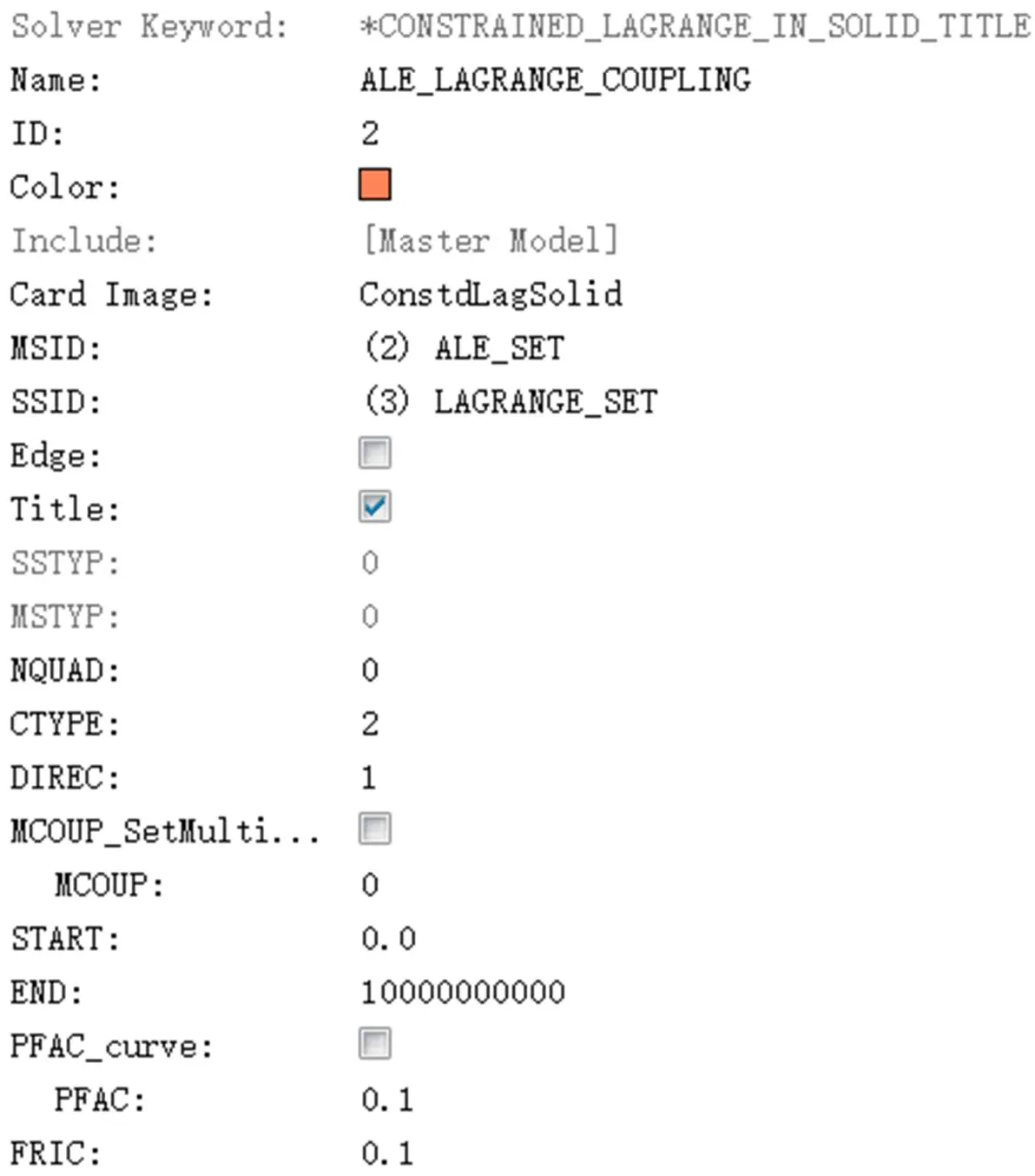

定义ALE网格与拉格朗日网格的接触，ALE网格为主面，拉格朗日网格为从面，摩擦系数为0.1。

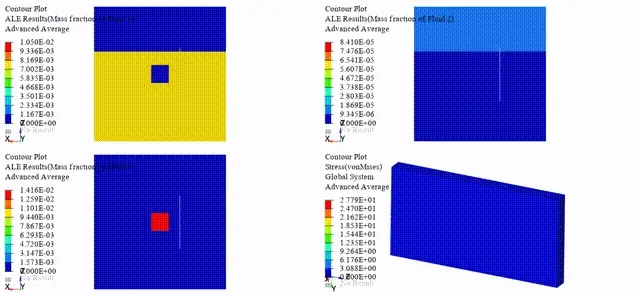

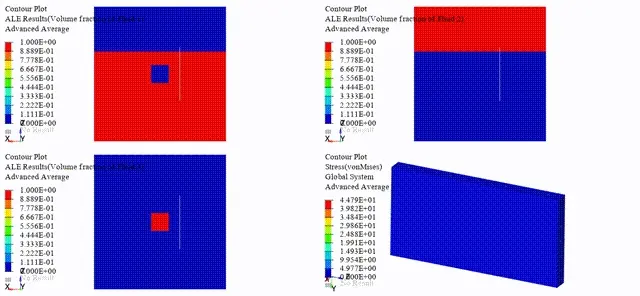

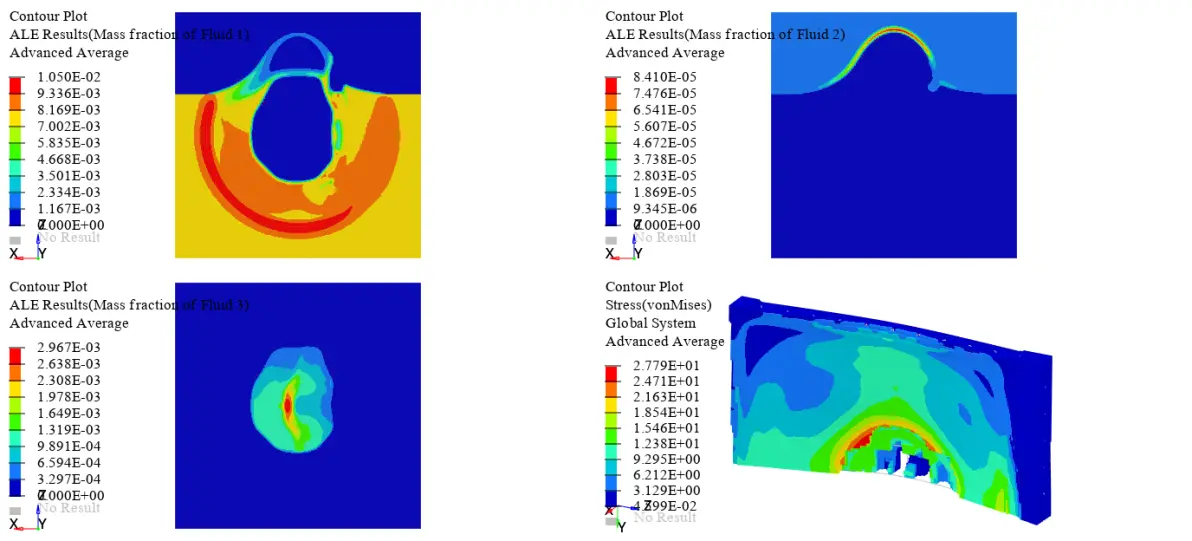

仿真分析结果：

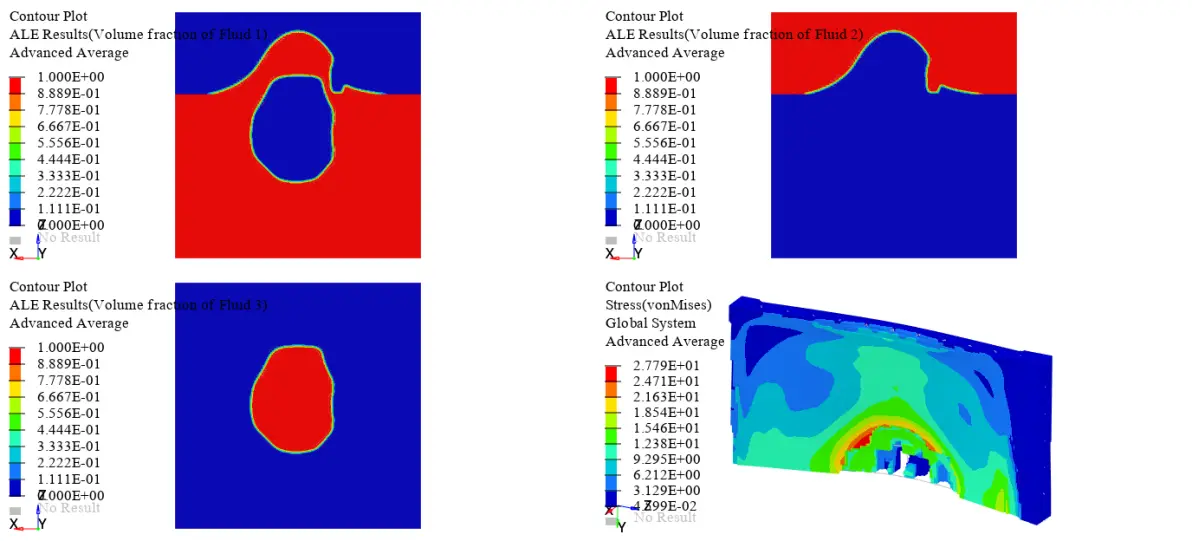

仿真分析动画：
